Шуруповерт Metabo BS 12 NiCd. Замена аккумуляторов на Li-ion

Всем здравствуйте.
После четырех с половиной лет использования сдохли NiCd аккумуляторы в шурике. Поскольку используется от случая к случаю и находится в еще хорошем состоянии, было принято решение к восстановлению.

Первый вариант - купить новые аккумуляторы - был отвергнут по финансовым соображениям (одна батарея 2250р).

Покурив интернет, решил перевести на Li-ion. Заказал вот такие аккумуляторы (поскольку шуруповерт 12В, нужно по три штуки на батарею):

И вот такие платы управления, по одной шт. на батарею:

Это сообщение отредактировал Technik79 - 5.03.2018 - 14:33

По деньгам все вместе вышло около 1500р. Процесс замены не буду описывать, все просто: разобрал-оторвал старое-припаял новое. Силовые провода 1.5мм2 в сечении, управляющие – тоненькие какие-то. Линию терморезистора оставил. Еще оставил одну старую банку, она подпирает разъем токосъема. Паять банки надо кислотой, у меня не было, по старой школьной памяти лудил таблеткой аспирина. По хорошему, нужно было все зафиксировать в корпусе с помощью термоклея, но у меня нет пистолета, напихал губки для мойки посуды:

Это сообщение отредактировал Technik79 - 5.03.2018 - 14:41

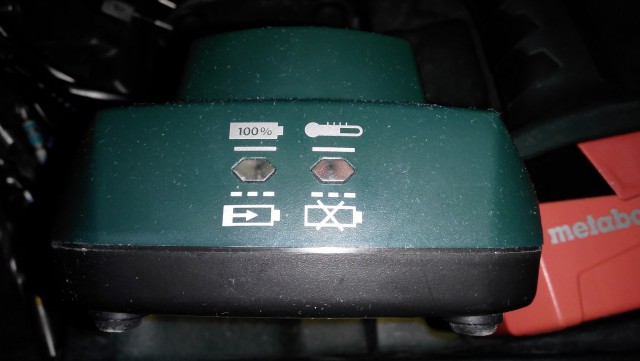

Плюсы: снизился вес. Раньше одна сборка банок весила 450 г, а сейчас в сборе батарея – 345 г. Ток с 1.7А увеличился до 2.5А. Заряжаю штатной зарядкой с функцией контроля заряда, перегрева и состояния батареи:

Собственно, есть вопрос к людям, сведущим в радиотехнике. Через некоторое время процесса заряда зарядное устройство начинает моргать красным, якобы, неисправная батарея. Как я рассуждаю: BMS (плата контроля заряда) определила, что банки заряжены, и отключила подачу тока. Зарядное устройство также этот момент зафиксировало, «подумало», что раз батарея не берет ток, значит неисправна, и подало сигнал. Я замерял напряжение на сборке после подачи сигнала о неисправности, 12.5В, т.е. то, что надо. Получается, отключение зарядного устройства реализовалось через отсечку по неисправности батареи, и все здорово? И батарея заряжается, и не надо колхозить зарядку, а пользоваться штатной? Буду признателен за комментарии специалистов. Кстати, крутит с этими аккумуляторами шурик очень здорово! Рукой не остановить.
Если есть вопросы по переделке, рад буду помочь.

Вот тут есть более правильная подобная тема - https://mysku.ru/blog/ebay/17368.html
На сколько знаю, зарядка литиков и никиль-кадмиевых аккумов очень отличается.

Это сообщение отредактировал RusLanR - 5.03.2018 - 14:40

отлично, только поподробнее с ссылками, что где. зачем , особенно с "платы управления".

тебя за испорченную губку для мытья посуды баба не убьет?

1500 за три банки и контроллер - дорогонах. Мне кажется, что такое на али стОит рублей 500.
Сам тоже делал такое несколько раз.

Вот только непонятно, хорошо ли штатная зарядка заряжает. Напряжение соответствует ли? Не много ли? Не мало ли?

для литиевых своя зарядка вообще нужна

Кстати правильно, что не убрали терморезистор, я когда переводил шурик на литий, сначала убрал его и все это дело заряжаться не хотело, типа не видело батарею.

volk55555
В роли "своей" зарядки выступает плата BMS, а зарядное утройство просто подает напряжение.

Это сообщение отредактировал spaceplace - 5.03.2018 - 14:42

Плата контроля нужна только для литий ионных? Её же в никиль кад нет вроде. Значит контроль должен быть в зарядке. Но у меня она не отклячает,а только сигнализирует. Получается акки могут и от этого наибнуться?

RusLanR
По ссылке меняли на никель, а здесь на литий.
Сам морочился так же именно с таким же шуриком. Контроллер был на 20А, что категорически мало, надо минимум на 40 брать. В общем работало все нормально, но сам шурик уже морально устаревший, хотя и очень удобный был в свое время.
Не пожидился и взял за 13 тыщ Девольт 791 на литии и бесщеточным движком- зверь просто. Метабо просто нервно отдыхает где то в стороне.

Это сообщение отредактировал Baldy - 5.03.2018 - 14:48

я в раздумьях. Имеется та же проблема, только шурик 18-ти вольтовый
в магазе батарея 2.700р.(новый шуруповерт купить можно)

Вот думаю, может поискать БП такой чтоб в коробок батареи влез. Возле дома переноской обойдусь,а в лес с ним не ехать.

вспоминается старый анекдот. на занятиях в ПТУ:
- не ебанет?
- не должна! кто сказал?

ну а так то зелень за умение собрать и припаять куда нужно ))

Губка 5р, экономия на аккумуляторах 3000. Она считать умеет)))

Мне в 1500р. обошлись ДВА комплекта!

За 1.5 можно новый купить, пусть и хреновый, но винты крутить хватит

А чего бы не нормально? Напряжение и ток вполне подходят. Вот выдержка из инструкции к зарядному:

"плата управления" - это контроллер зарядки сборки побаночно, на схеме видно

Полностью согласен. На эту сборку можно хоть просто 12В подать с любого источника, BMS дальше разрулит

Штатная зарядка заряжает всю сборку разом, что не есть хорошо. Из-за одной усохшей банки зарядное получит неверную информацию, и прекратит зарядку. Плата контроля же контролирует сборку побаночно. А штатная зарядка сигнализирует об окончании процесса заряда, и, возможно, перевоходи в режим "капельного" заряда, как раз, чтобы не "наебнулись" банки. Так глубоко я не копал, да и штатные ЗУ в разных моделях сильно отличаются по функционалу.

Как бы зарядники не очень подходят. Для лития нужна стабилизация напряжения, причем очень точно, 4,2 В вроде максимум на один, 12,6 на батарею + ограничение тока (лень писать, почитайте теорию, ее дофига в сети). Мой зарядник выдавал 15, а тут и до бабаха недалеко.
