Из пункта "А" в пункт "Б". Вторая версия
[
Версия для печати
]
Страницы:
(9)
[1]
2
3
...
Последняя »
[
ОТВЕТИТЬ
] [
НОВАЯ ТЕМА
]
Wallery
18.02.2018 - 09:07
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
878

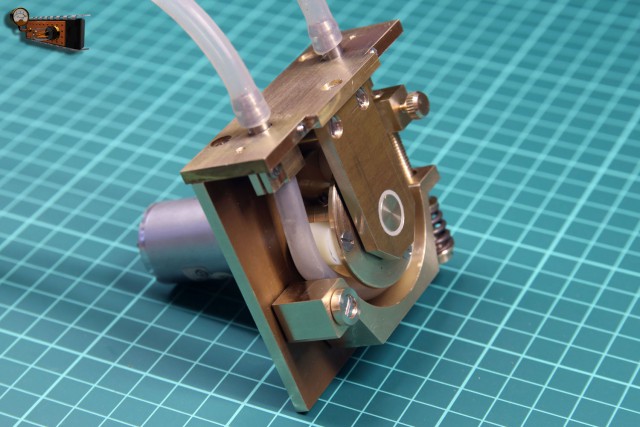

В общем эта конструкция схожа с «Паровозиком из Рюмашково», но есть одно существенное отличие: тут применён перистальтический дозирующий насос, что позволяет разливать напитки очень точно и различными дозами. Так же есть некоторые изменения в дизайне. Но обо всём по порядку.
83 фотографии и видео
[
^
]
Yap
[
показать
]
[
x
]
Продам слона
Регистрация: 10.12.04
Сообщений: 1488
[
^
]
Wallery
18.02.2018 - 09:08
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Начинаю как всегда с колёс. В этот раз сделал с противовесом, а то некоторые товарищи меня упрекнули в том, что, мол, это непорядок, на паровозах всегда были противовесы.
[
^
]
Wallery
18.02.2018 - 09:08
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Будка машиниста делается из листовой латуни и скрепляется винтами.
[
^
]
Wallery
18.02.2018 - 09:08
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Вращение передаётся на ось двумя коническими шестерёнками.
[
^
]
Wallery
18.02.2018 - 09:08
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
В этот раз в качестве щёток токосъёмника применил контакты от реле.
[
^
]
Wallery
18.02.2018 - 09:08
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Котёл выточен из прутка диаметром 40 мм.
[
^
]
Wallery
18.02.2018 - 09:09
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Внутри кабины присутствует некий антураж.
[
^
]
Wallery
18.02.2018 - 09:09
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Форма дымовой трубы тоже несколько изменилась.
[
^
]
Wallery
18.02.2018 - 09:09
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Так же несколько уменьшил эксцентриситет шатунов.
[
^
]
Wallery
18.02.2018 - 09:09
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
01
[
^
]
Wallery
18.02.2018 - 09:09
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Паровозик в сборе.
[
^
]
Wallery
18.02.2018 - 09:10
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
01
[
^
]
Wallery
18.02.2018 - 09:10
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
02
[
^
]
Wallery
18.02.2018 - 09:10
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Платформа для рюмок осталась практически без изменений, я только уменьшил её габариты.
[
^
]
Wallery
18.02.2018 - 09:10
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
01
[
^
]
Wallery
18.02.2018 - 09:10
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
02
[
^
]
Wallery
18.02.2018 - 09:10
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
03
[
^
]
Wallery
18.02.2018 - 09:11
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Теперь делаю перистальтический насос. Это заготовка для внешней обоймы.
[
^
]
Wallery
18.02.2018 - 09:11
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Далее она разрезается на две половины.
[
^
]
Wallery
18.02.2018 - 09:11
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
А это уже готовая обойма.
[
^
]
Wallery
18.02.2018 - 09:11
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979

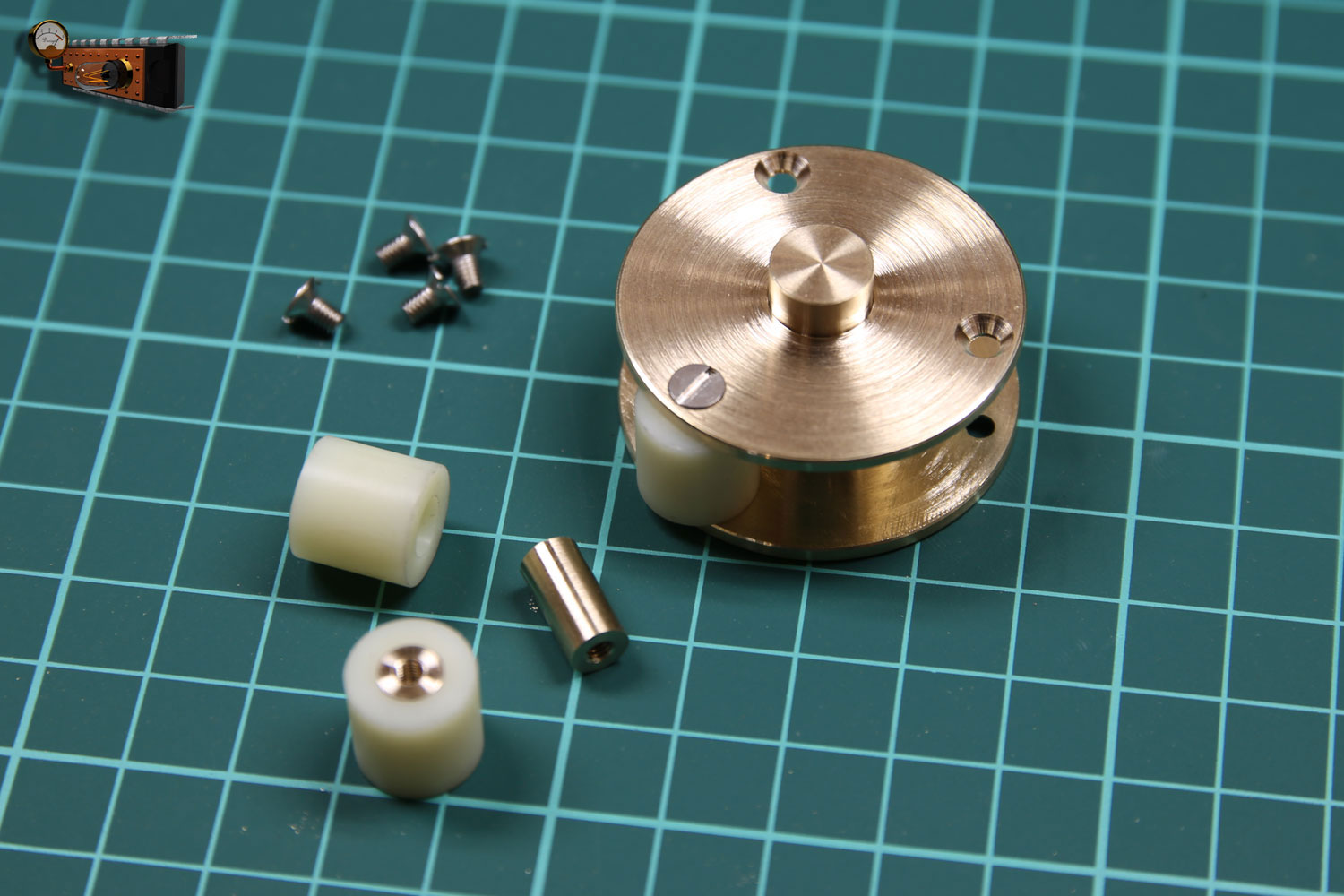

Ротор насоса вытачивается одной деталью, в пазе размещаются ролики из капрона.
[
^
]
Wallery
18.02.2018 - 09:11
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Примеряю детали на плате.
[
^
]
Wallery
18.02.2018 - 09:12
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
01
[
^
]
Wallery
18.02.2018 - 09:12
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
У приводного двигателя ось довольно тонкая и я решил вделать ещё и опору ротора. Опора имеет капроновую втулку.
[
^
]
Wallery
18.02.2018 - 09:12
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
01
[
^
]
