Опять модель из бумаги и опять самолет. Легендарный Ла-5ФН.
Очень интересная и качественная разработка Тимофея Николаевича Киянского (хотя и имеются незначительные недочеты, но все сходится на ура). Как пишет сам автор в 2015 г. «Модели уже скоро будет тридцать лет. Делалась она на заре компьютерной эры проектирования и, я думал, её никто не соберёт. Но вот, нашелся таки терпеливый и смелый». Скачал я ее из интернате в виде набора для самостоятельной распечатки. Но выкройки были не крашенные.

Ла-5ФН. Модель самолета из бумаги

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
vasaqq
28.01.2018 - 15:07
Статус: Offline


Приколист

Регистрация: 13.01.18
Сообщений: 298
К ним прилагается два листа инструкции выполненные в таком виде.


Ла-5ФН. Модель самолета из бумаги

[^]
vasaqq
28.01.2018 - 15:07
Статус: Offline


Приколист

Регистрация: 13.01.18
Сообщений: 298

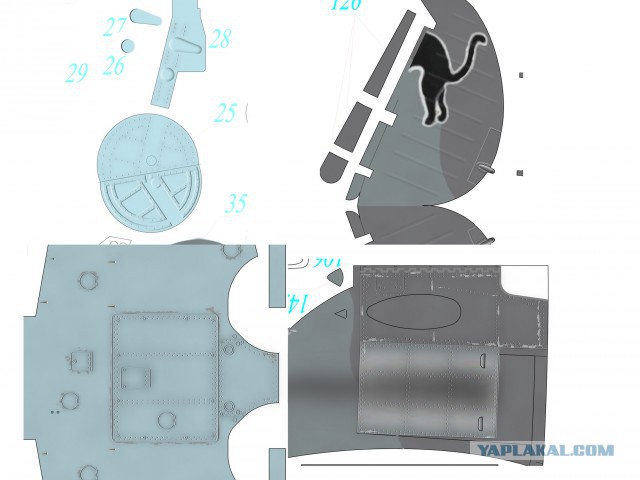

Имея небольшой опыт работы с ФШ выбрал самолет героя Советского Союза Гальченко Л.А. и покрасил, стараясь придать псевдообъем (с помощью игры теней и света) и легкие следы эксплуатации.

Ла-5ФН. Модель самолета из бумаги

[^]
vasaqq
28.01.2018 - 15:08
Статус: Offline


Приколист

Регистрация: 13.01.18
Сообщений: 298
Распечатал и желаемый цвет не попал (голубой низ еще так-сяк, а вот серый верх ушел в серо-зеленый), но перепечатывать на тот момент не было возможности. Поэтому приступил к сборке.

Ла-5ФН. Модель самолета из бумаги

[^]
vasaqq
28.01.2018 - 15:08
Статус: Offline


Приколист

Регистрация: 13.01.18
Сообщений: 298
На пробу бумаги и проверку сходимости пошел кок винта и лопасти.

Ла-5ФН. Модель самолета из бумаги

[^]
vasaqq
28.01.2018 - 15:08
Статус: Offline


Приколист

Регистрация: 13.01.18
Сообщений: 298

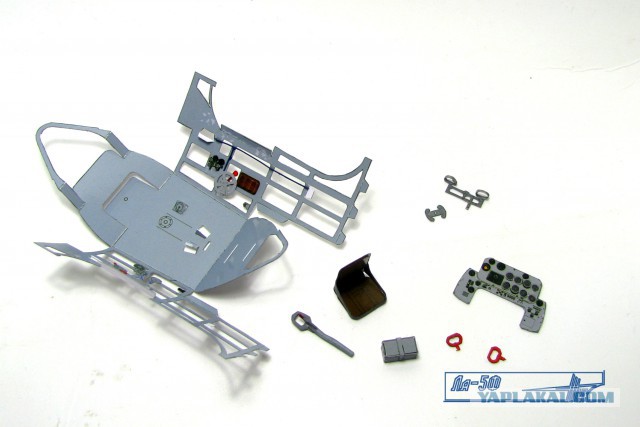

Далее ажурный кокпит с мелочевкой.

Ла-5ФН. Модель самолета из бумаги

[^]
vasaqq
28.01.2018 - 15:08
Статус: Offline


Приколист

Регистрация: 13.01.18
Сообщений: 298
И вот он уже в сборе. Разработка модели очень интересная и не совсем традиционная. Каркас как таковой отсутствует, формеры из бумаги той же плотности, но я их все таки подклеил на картон толщиной 0.5мм.


Ла-5ФН. Модель самолета из бумаги

[^]
vasaqq
28.01.2018 - 15:09
Статус: Offline


Приколист

Регистрация: 13.01.18
Сообщений: 298
Каркас хвостовой части.

Ла-5ФН. Модель самолета из бумаги

[^]
vasaqq
28.01.2018 - 15:09
Статус: Offline


Приколист

Регистрация: 13.01.18
Сообщений: 298

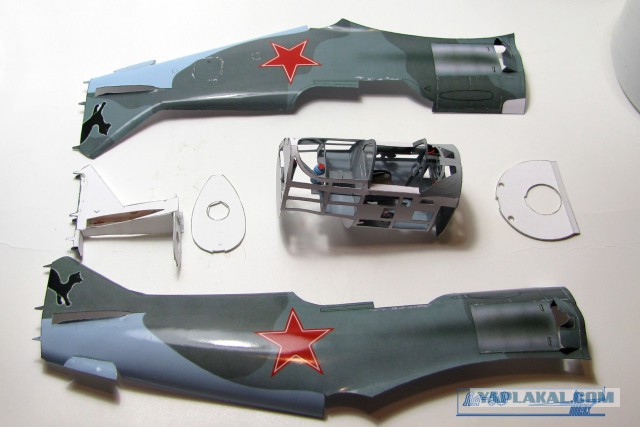

Интересной решение и по фюзеляжу. Вместо привычных сегментов всего две половинки. Главное не теряться, а правильно и тщательно их отформовать. Так же отсутствуют как отдельные детали зализы. Их заменяют выступы на фюзеляже.

Ла-5ФН. Модель самолета из бумаги

[^]
vasaqq
28.01.2018 - 15:09
Статус: Offline


Приколист

Регистрация: 13.01.18
Сообщений: 298

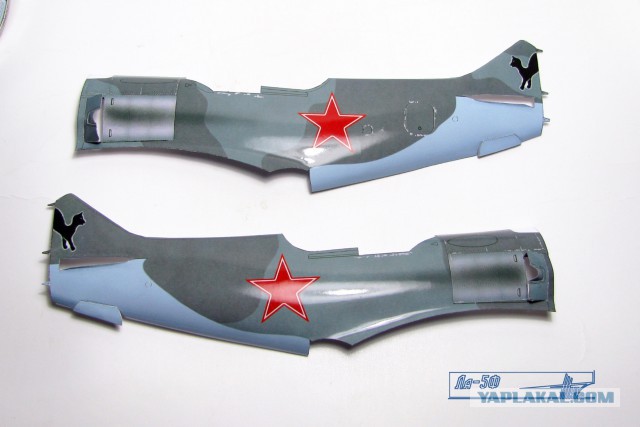

Так выглядят полсамолета.

Ла-5ФН. Модель самолета из бумаги

[^]
vasaqq
28.01.2018 - 15:10
Статус: Offline


Приколист

Регистрация: 13.01.18
Сообщений: 298
Свел все воедино, вполне удовлетворительно.

Ла-5ФН. Модель самолета из бумаги

[^]
vasaqq
28.01.2018 - 15:10
Статус: Offline


Приколист

Регистрация: 13.01.18
Сообщений: 298
Низ.

Ла-5ФН. Модель самолета из бумаги

[^]
vasaqq
28.01.2018 - 15:10
Статус: Offline


Приколист

Регистрация: 13.01.18
Сообщений: 298
Хвост.

Это сообщение отредактировал vasaqq - 28.01.2018 - 15:10

Ла-5ФН. Модель самолета из бумаги

[^]
vasaqq
28.01.2018 - 15:11
Статус: Offline


Приколист

Регистрация: 13.01.18
Сообщений: 298

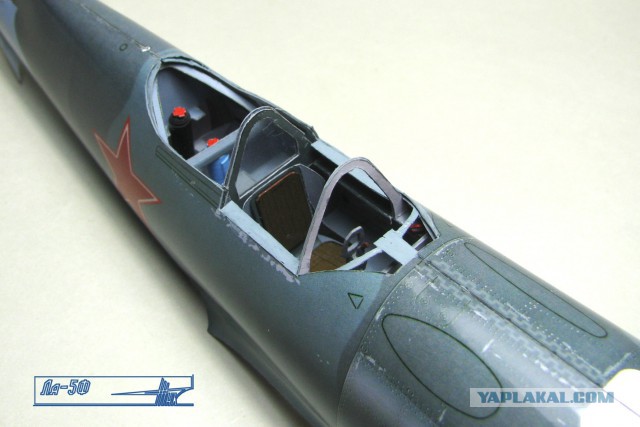

Кокпит крупно.

Ла-5ФН. Модель самолета из бумаги

[^]
vasaqq
28.01.2018 - 15:11
Статус: Offline


Приколист

Регистрация: 13.01.18
Сообщений: 298
Далее хвостовое оперение. Предусмотрена деталь для выдавливания провиса полотна на подвижных частях оперения. Что и было реализовано.

Ла-5ФН. Модель самолета из бумаги

[^]
vasaqq
28.01.2018 - 15:11
Статус: Offline


Приколист

Регистрация: 13.01.18
Сообщений: 298

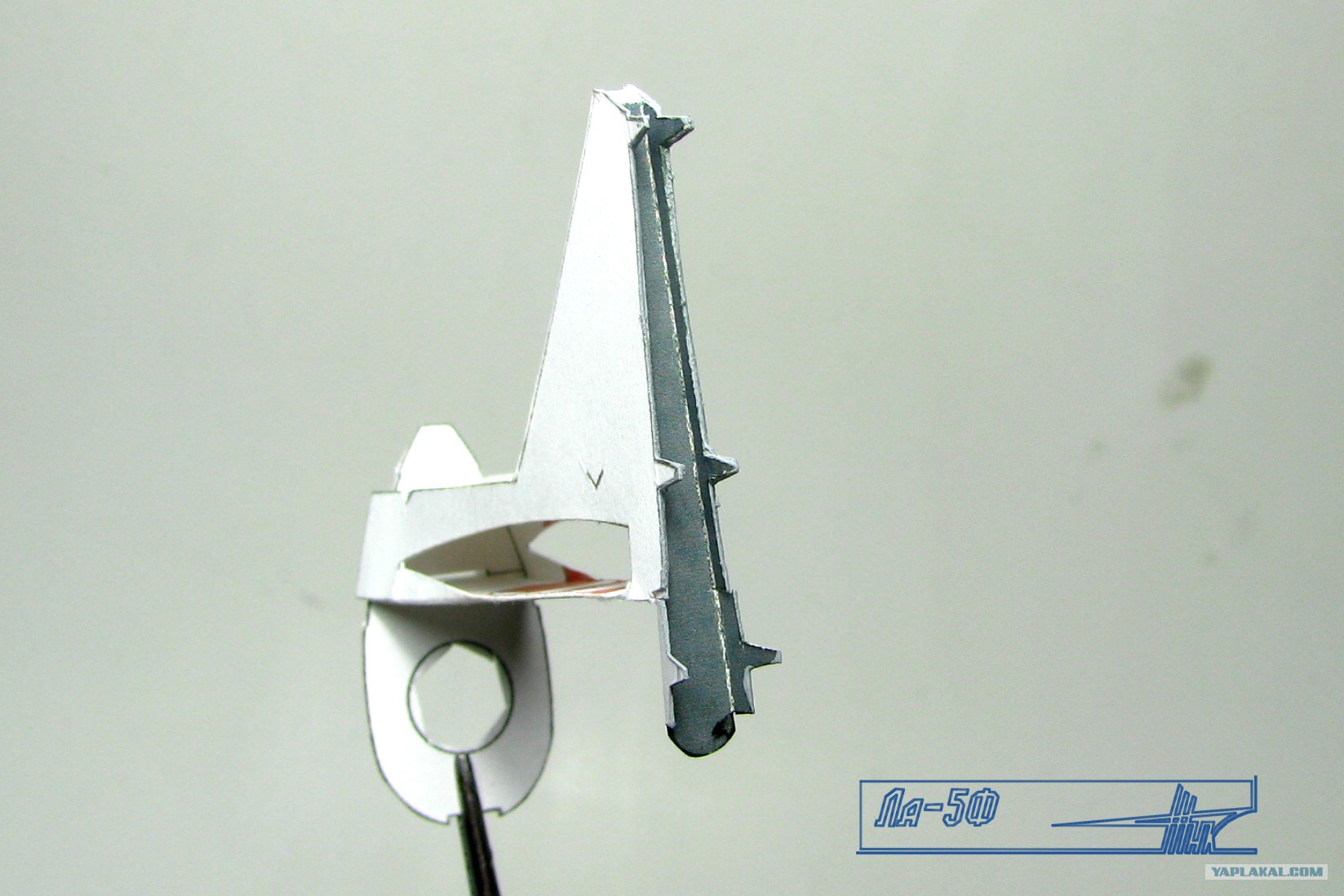

Будущий руль высоты.

Ла-5ФН. Модель самолета из бумаги

[^]
vasaqq
28.01.2018 - 15:12
Статус: Offline


Приколист

Регистрация: 13.01.18
Сообщений: 298
Фюзеляж с хвостом.



Ла-5ФН. Модель самолета из бумаги

[^]
vasaqq
28.01.2018 - 15:12
Статус: Offline


Приколист

Регистрация: 13.01.18
Сообщений: 298
Детали капота.

Ла-5ФН. Модель самолета из бумаги

[^]
vasaqq
28.01.2018 - 15:12
Статус: Offline


Приколист

Регистрация: 13.01.18
Сообщений: 298
Капот. И здесь оригинальный подход. Вместо набора тонких колец «носовая» выкройка в виде лепестков. Если бы взял бумагу потоньше (примерно 140-150 гр\м), то избежал бы угловатости капота.

Ла-5ФН. Модель самолета из бумаги

[^]
vasaqq
28.01.2018 - 15:12
Статус: Offline


Приколист

Регистрация: 13.01.18
Сообщений: 298
Крыло.


Ла-5ФН. Модель самолета из бумаги

[^]
vasaqq
28.01.2018 - 15:12
Статус: Offline


Приколист

Регистрация: 13.01.18
Сообщений: 298
Центроплан. Вклеиваем ниши шасси.


Ла-5ФН. Модель самолета из бумаги

[^]
vasaqq
28.01.2018 - 15:13
Статус: Offline


Приколист

Регистрация: 13.01.18
Сообщений: 298
Соединяем.



Ла-5ФН. Модель самолета из бумаги

[^]
vasaqq
28.01.2018 - 15:13
Статус: Offline


Приколист

Регистрация: 13.01.18
Сообщений: 298
Соединяем.

Ла-5ФН. Модель самолета из бумаги

[^]
vasaqq
28.01.2018 - 15:13
Статус: Offline


Приколист

Регистрация: 13.01.18
Сообщений: 298

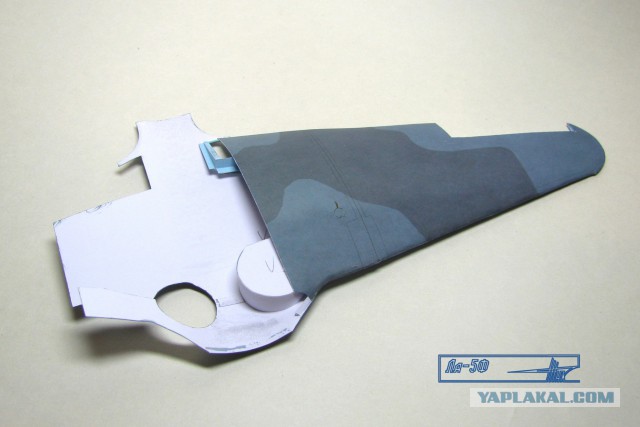

И получаем крыло.

Ла-5ФН. Модель самолета из бумаги

[^]
vasaqq
28.01.2018 - 15:14
Статус: Offline


Приколист

Регистрация: 13.01.18
Сообщений: 298

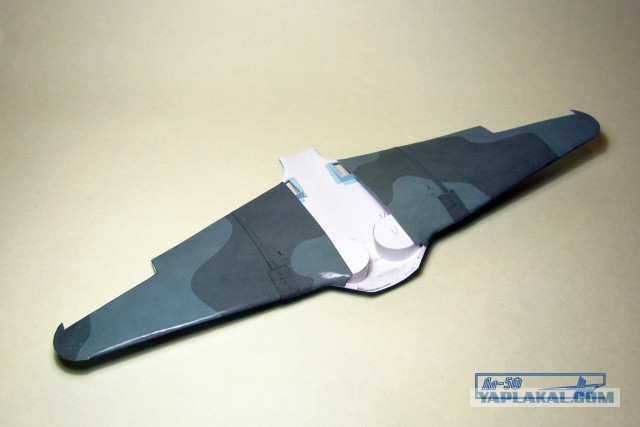

Крыло вид снизу.

Ла-5ФН. Модель самолета из бумаги

[^]
