По традиции фоткал на паяльник, но когда он сгорел, пришлось фоткать на мультиметр, поэтому нету фотографий самого начала процесса.
Некоторое время назад достались мне почти на халяву колонки Микролаб. А фигли, 400 рублей за два дерявянных полочника это просто коммунизм. Ну мне на них хайфай не слушать, а вот ребёнку к компьютеру самое то. Вот только усилок надо под них сделать. Скоро сказка сказывается, да нифига дела не делаются. Прошло пол года пока жалобные стенания сына наконец достигли моих ушей. Решено, приступаем к сборке усилка

16 фото

Усилитель своими руками

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
ifk
6.01.2018 - 23:00
Статус: Offline


Приколист

Регистрация: 30.01.09
Сообщений: 262

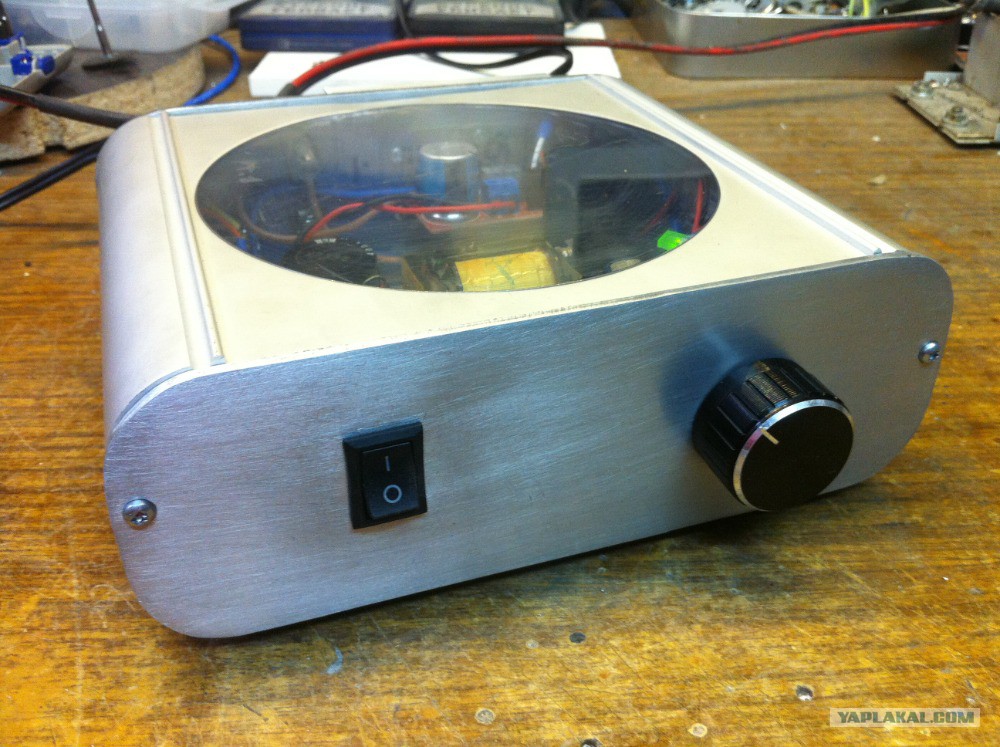

Первое с чего начинается усилитель, это корпус. Какой, из чего, какого цвета? Ну это дело поправимое. Алюминиевый кейс для телефона Motorolla RAZR V3. Сам телефон уже много лет не работает, а кейс как новенький. К сожалению фотки процесса были случайно удалены, поэтому объясняю на пальцах. Отрезаем болгаркой часть кейса с окошечком. В качестве торцевых панелей используем алюминиевый сэндвич. Не знаю как эта хрень называется, там две алюминиевых пластины, а между ними пластик. И покрашено в синий цвет. Синий цвет безжалостно шлифуем шлифмашинкой.

Усилитель своими руками

[^]
ifk
6.01.2018 - 23:01
Статус: Offline


Приколист

Регистрация: 30.01.09
Сообщений: 262
Радиатор берём у сисадминов, благо у них этого говна хватает. Разъёмы RCA и бананы свинчиваю со старого усилителя.

Усилитель своими руками

[^]
ifk
6.01.2018 - 23:01
Статус: Offline


Приколист

Регистрация: 30.01.09
Сообщений: 262
Высверливаем отверстия и наживляем, чтоб прикинуть расположения всего остального.

Усилитель своими руками

[^]
ifk
6.01.2018 - 23:02
Статус: Offline


Приколист

Регистрация: 30.01.09
Сообщений: 262
Тумблер взял от мёртвого блока питания всё у тех же админов. Резистор и ручка громкости из стратегических запасов.

Усилитель своими руками

[^]
ifk
6.01.2018 - 23:02
Статус: Offline


Приколист

Регистрация: 30.01.09
Сообщений: 262
Ставим втулки шасси под блок питания.

Усилитель своими руками

[^]
ifk
6.01.2018 - 23:03
Статус: Offline


Приколист

Регистрация: 30.01.09
Сообщений: 262
Сам блок питания 12В\3А нашёл в инженерке. От чего он, сами инженеры затруднились ответить, но милостиво разрешили взять, сказав, что у них такого говна хоть лопатой ешь.

Усилитель своими руками

[^]
ifk
6.01.2018 - 23:04
Статус: Offline


Приколист

Регистрация: 30.01.09
Сообщений: 262
Подводим питание, находим плюсы и минусы, а на окошко выводим светодиод, как индикатор включения.

Усилитель своими руками

[^]
ifk
6.01.2018 - 23:04
Статус: Offline


Приколист

Регистрация: 30.01.09
Сообщений: 262
Сам усилитель на базе TDA заказываем в Китае

Усилитель своими руками

[^]
ifk
6.01.2018 - 23:05
Статус: Offline


Приколист

Регистрация: 30.01.09
Сообщений: 262
Всё ставим на свои места, припаиваем, прикручиваем, изолируем, прозваниваем.

Усилитель своими руками

[^]
ifk
6.01.2018 - 23:06
Статус: Offline


Приколист

Регистрация: 30.01.09
Сообщений: 262
Трижды перекрестившись, включаем усилок в розетку и секунд через 20 смотрим как над усилителем сначало робко, а потом всё сильнее и сильнее поднимется дымок и появляется запах гари. Почему? А потому что я дурак случайно перепутал плюс и минус на усилителе. Ну ладно, бывает. Заказываем на Али ещё усилитель.(2 штуки) и ждём.

Усилитель своими руками

[^]
ifk
6.01.2018 - 23:07
Статус: Offline


Приколист

Регистрация: 30.01.09
Сообщений: 262

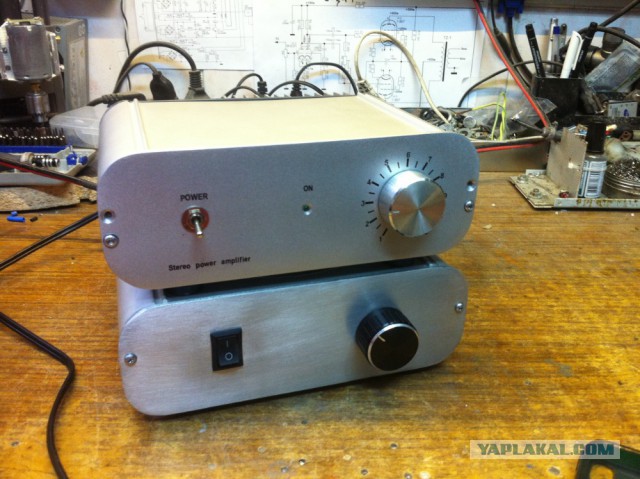

Почему две штуки заказал? А потому, что кое кто приколебался ко мне, хочу себе такой же. Ну за деньги я много чего могу сделать. Из остатков коробки от телефона, собираем почти близнеца моего усилителя. Только без окошка, но зато хорошо отшлифованного, с наклеенными декалями и другим тумблером.

Усилитель своими руками

[^]
ifk
6.01.2018 - 23:07
Статус: Offline


Приколист

Регистрация: 30.01.09
Сообщений: 262
Наконец приехали усилки. Собираем ещё раз, несколько раз проверяем Мне не хватает внимания со стороны окружающих. Обнимите меня, кому не лень. с минусом, крестимся, включаем и….

Усилитель своими руками

[^]
ifk
6.01.2018 - 23:08
Статус: Offline


Приколист

Регистрация: 30.01.09
Сообщений: 262
...... и о чудо, всё работает. Крестимся ещё раз и несём домой радовать ребёнка.

Усилитель своими руками

[^]
ifk
6.01.2018 - 23:09
Статус: Offline


Приколист

Регистрация: 30.01.09
Сообщений: 262
Усилитель и колонки занимают своё законное и надеюсь постоянное место на полке у киндера. Кроме танчиков вполне неплохо воспроизводят блюз и джаз.

Усилитель своими руками

[^]
ifk
6.01.2018 - 23:10
Статус: Offline


Приколист

Регистрация: 30.01.09
Сообщений: 262
Ну а в качестве бонуса - фотка моего долгостроя. Ламповый усилок для себя любимого, который я мучаю уже год. Надеюсь что хоть в этом году его доделаю. Всем добра и слушайте музыку - разную и хорошую.
