Стереоусилитель своими руками, 2х60W (35 фото)

Начну с того что понадобился усилитель для акустики которую сделал в новогодние праздники
В раздумьях и в размышлениях провел несколько дней и решил изготовить его собственноручно. Добавлю что опыта работы с электроникой у меня ноль, знаний в области электричества на уровне электрика-сантехника)). Но поскольку желание сделать самому прямо таки распирало меня изнутри пришлось день потратить на поиски необходимых теоретических материалов.
Требование которое я предъявил к усилителю:
1 Прост в изготовлении (что бы даже такой "чайник" как я смог сделать его)
2 Мощность не менее 50 Ватт на канал при нагрузке в 4 ома
4 Качество звучания с минимально возможными искажениями
5 Бюджет 1500 руб на его изготовление(дороже как то опасно было тратиться, а вдруг не получится, лучше купить готовый за 7-8 т.р тогда)
Перелопатив немало информации по этому вопросу выбор пал на хорошо известные многим радиолюбителям микросхемы TDA7294 и LM3886.
Почитав немало отзывов остановился на этой "музыкальной" TDA7294 :
Диапазон воспроизводимых частот 20-20000 Гц
Коэф-т гармоник 0,5%: Uп = ± 27 В, Rн = 4 Ом 60W

P.S понимаю что какой нибудь Гуру Паяльника закидают меня позже камнями, но даже это не сможет мне испортить настроение и удовольствие от изготовления усилителя)) А может быть кого то мой труд с подвигнет на изготовление такого же усилителя имея минимальные знанием в этой области как у меня.

Начну с самого трудоемкого - изготовление корпуса.

Первое что понадобилось это профиль уголок 15 мм. 3 метров как раз мне хватило на весь корпус и еще осталось даже кусочек. Пилю по 300 мм ребра и стойки по 70 мм, у ребер сразу же стачиваю под 45 градусов углы( пользовался обычным треугольником)

После распила начинаю потихоньку сборку каркаса выдерживая все плоскости и углы под 90 градусов

Каркас собран на болтики 4 мм

Постоянный контроль всех углов все тем же треугольником

После того как корпус был предварительно собран снова его разбираю и рассверливаю отверстия под шляпки болтов спрятав их в потай. Сразу же и стачиваю их гравером

Далее для стенок нашел в гараже лист дюралюминия 4 мм, сначала обрадовался представляя какой жесткий и тяжелый будет корпус. Но потом в процессе обработки этого листа , особенно напильником , устал как черт

Хорошо хоть есть в хозяйстве электро лобзик)) А то бы усилитель не появился в свет

Оставляя припуск на обработку нарезаю лист на детали

Ну а дальше тупое механическое движение не приносящее удовольствие- напильником стачиваю алюминий в плоскость уголка. Постоянно также контролируя ровность

К концу субботнего вечера добрался наконец до днища корпуса, болит все, в том числе и мышцы ягодиц от полуприседания с напильником)

Даже не верю! корпус собран, начинаю шлифовку поверхности что бы убрать окисел , грязь и крупные царапины

Как то быстро закончил во общем. Были планы весь корпус усилителя вывести в ноль, но царапины оказались слишком глубокими и потому принял решение подготовить корпус к покраске

Вид изнутри. Лицевая панель корпуса чуть выше плоскости крышки , так задумано было мной

Сразу же решил сделать вентиляцию, но чего то захотелось не банально прямоугольного, вот и насверлил такое вот)

Выточил на токарном станке ручку регулятора громкости и подставку под нее

Подставку прикручиваю и просверливаю отверстия под светодиоды будущей подсветки

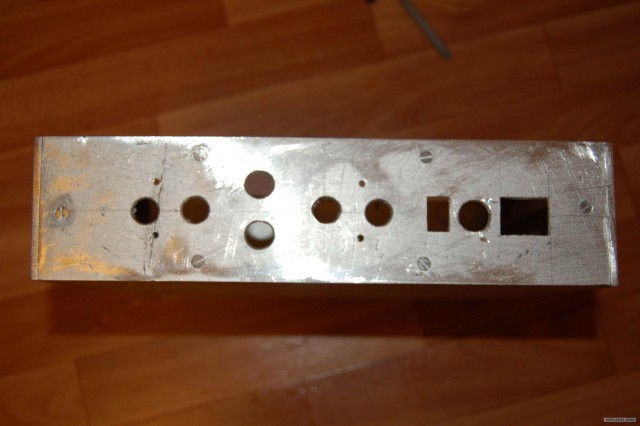

Занялся задней панелью

На задней панель выходы будут крепиться не на сам корпус непосредственно а на стеклотекстолит пластину. Потому как клемники кабелей акустики недорогие и от корпуса не изолированы.

Шпатлевку болтов, грунтовку и покраску зафиксировать не получилось , фотоаппарата в гараже под рукой не оказалось. Потому уже готовый вариант. Вставил просто так ручку и кнопку включения, лишь бы не выпало, главное оценить дизайн)

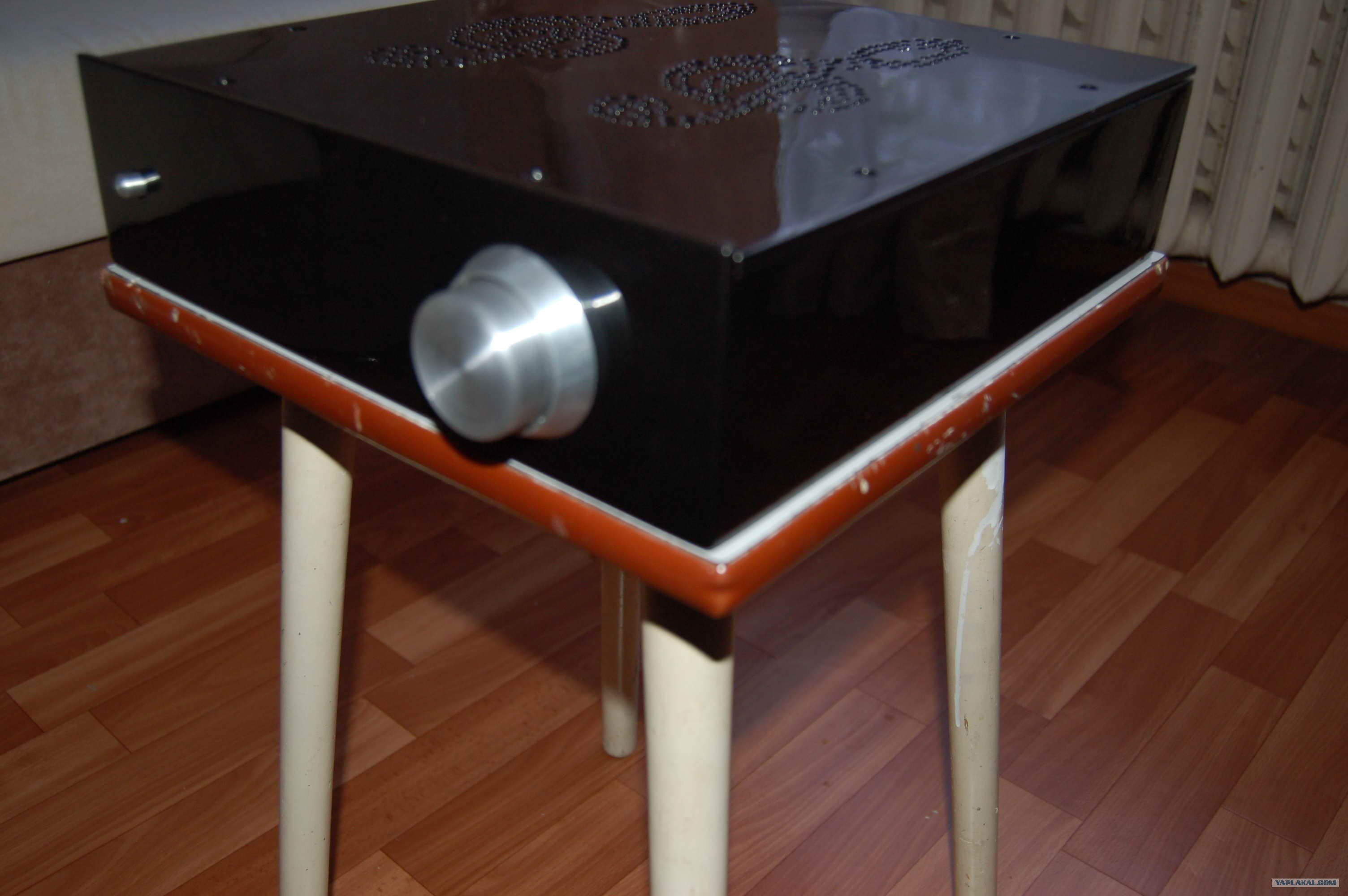

Немного с другого ракурса

С корпусом было тяжело, но все понятно Теперь будет для меня непонятно и тяжело- электрическая часть! ))Иду на радиобарахолку покупать трансформатор и радиаторы для микросхем, а также в магазин за всем остальным. Не зная чем лучше изготовить печатные платы купил фоторезистную пленку, стоит недорого а попробовать можно.

Изучив теорию лазерно-утюжной технологии нанес на фольгу

Решил испробовать фоторезист, небо и земля! И крастота такая)) Заранее был сделан негатив печатной платы для работы с ним

Собственно после фоторезиста

Дальше сижу и паяю строго по схема по 10 раз все проверяю. Оба блока усилителя готовы. Оказалось чуть проще чем я думал, но заработал искривления позвоночника всматриваясь в плату)
