Эти часы я сделал в подарок для одного моего друга.
14 фотографий.
[
^
]
Yap
[
показать
]
[
x
]
Продам слона
Регистрация: 10.12.04
Сообщений: 1488
[
^
]
Wallery
4.01.2018 - 12:58
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1973
Часы сделаны на газоразрядных индикаторах ИН-12А и собраны на двух печатных платах, расположенных одна за другой.
[
^
]
Wallery
4.01.2018 - 12:58
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1973

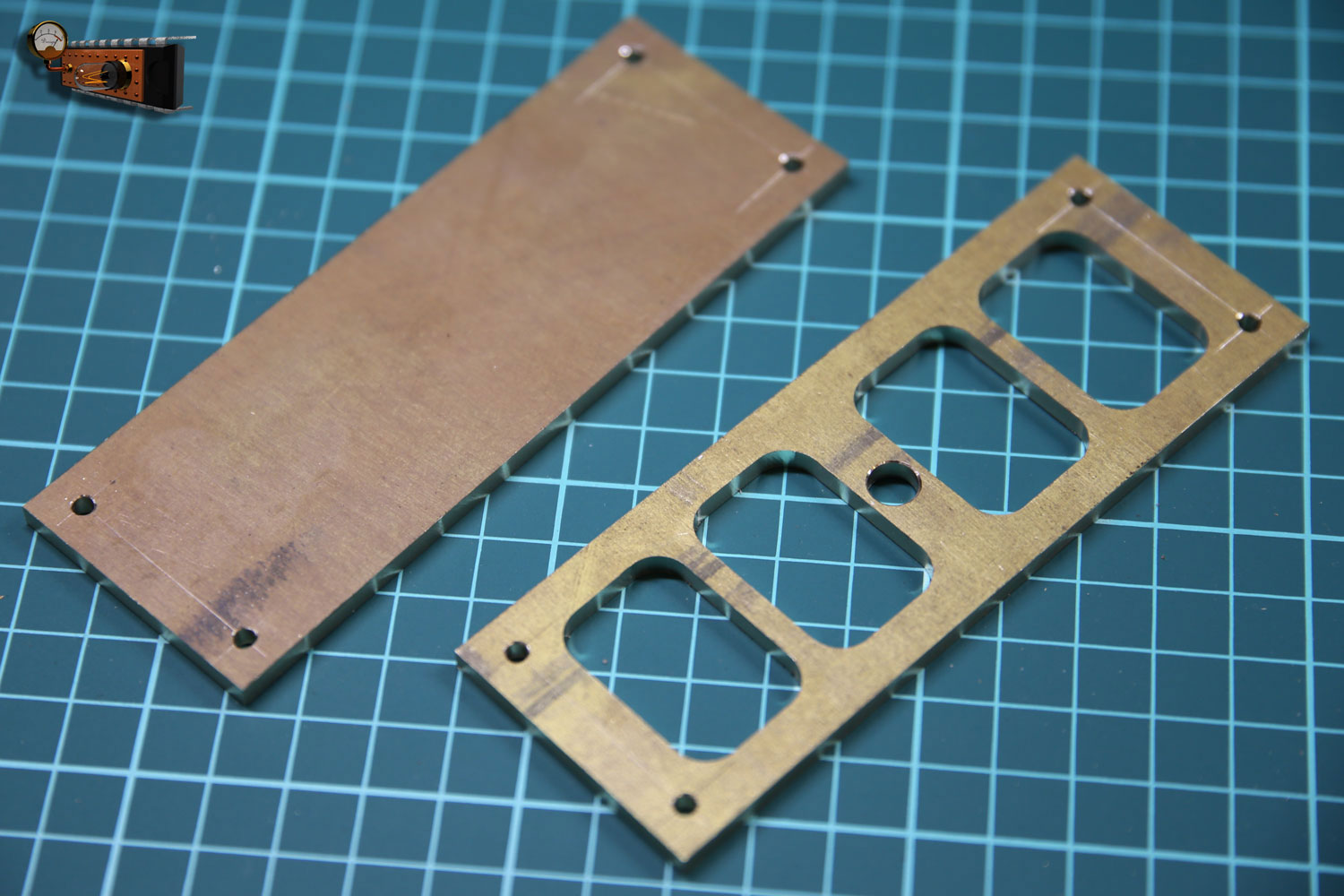

Первым делом делаю переднюю и заднюю пластины. В передней прорезаются окна под лампы.
[
^
]
Wallery
4.01.2018 - 12:58
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1973
К передней пластине крепятся стойки с резьбой.
[
^
]
Wallery
4.01.2018 - 12:58
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1973
Для того, чтобы крепление стоек было незаметно, я расклёпываю выступающие части стоек. После шлифовки они будут совершенно незаметны.
[
^
]
Wallery
4.01.2018 - 12:59
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1973
Сборка осуществляется «бутербродом», между платами устанавливаю втулки. Самые последние втулки делаю из капрона по причине того, что печатные проводники проходят близко к крепёжным отверстиям.
[
^
]
Wallery
4.01.2018 - 12:59
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1973

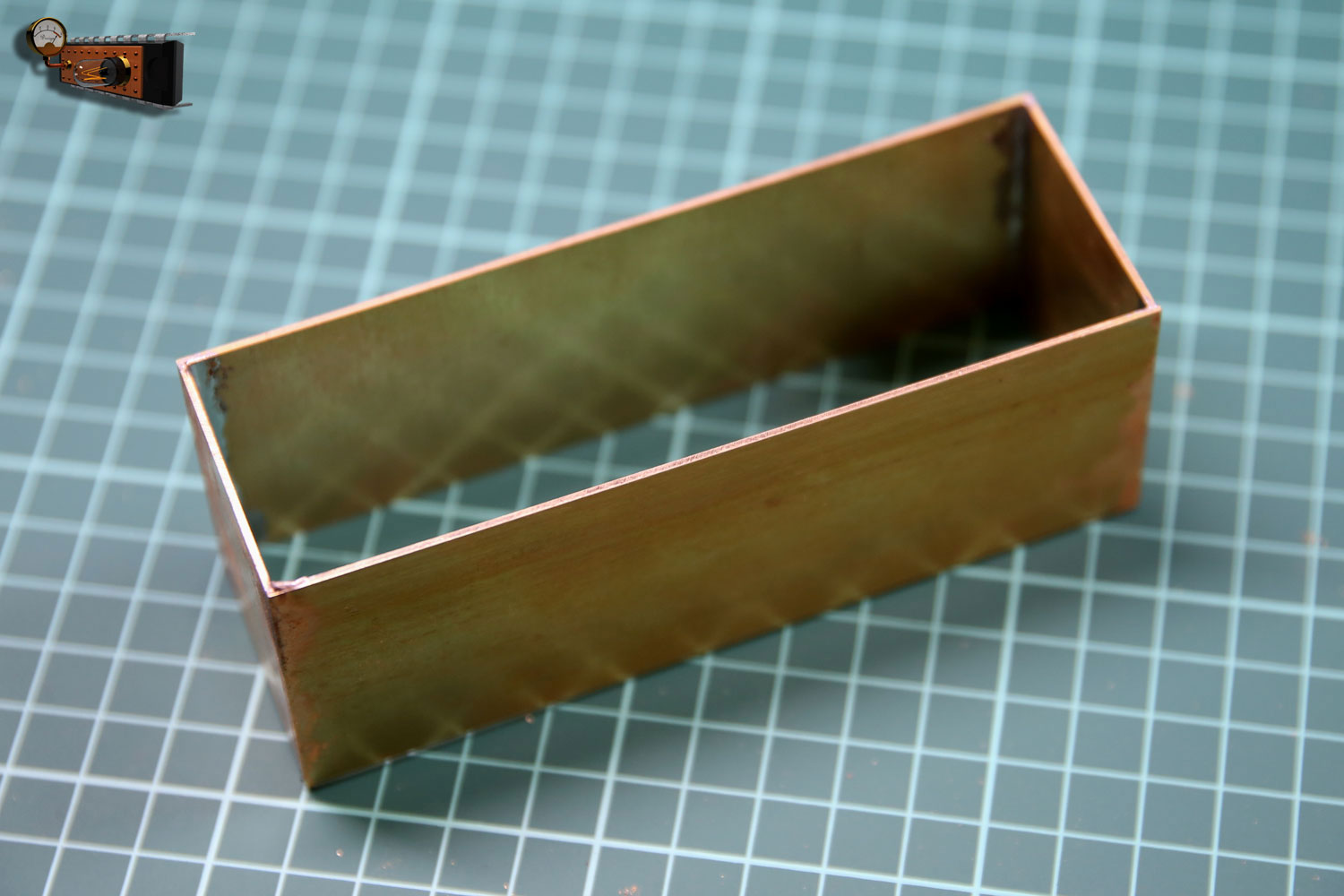

Далее делаю кожух и листовой латуни.
[
^
]
Wallery
4.01.2018 - 12:59
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1973
После шлифовки деталей произвожу пробную сборку.
[
^
]
Wallery
4.01.2018 - 12:59
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1973
Осталось сделать только ножки. Для этого я спаиваю две заготовки оловянным припоем и обрабатывая их одновременно, таким образом достигается полная их идентичность.
[
^
]
Wallery
4.01.2018 - 13:00
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1973
После обработки и сверления остаётся только нагреть заготовки, и они развалятся на две детали.
[
^
]
Wallery
4.01.2018 - 13:00
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1973
Шлифую ножки и вытачиваю опорные пятаки.
[
^
]
Wallery
4.01.2018 - 13:00
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1973
После чернения креплю ножки к задней стенке корпуса. На пятаки наклеиваю фетровые шайбы.
[
^
]
Wallery
4.01.2018 - 13:00
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1973
Вот, собственно, и всё.
Смотрите, что получилось.
[
^
]
Wallery
4.01.2018 - 13:00
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1973
02
[
^
]
Wallery
4.01.2018 - 13:00
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1973
03
[
^
]
Wallery
4.01.2018 - 13:01
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1973
Благодарю за внимание!
[
^
]
