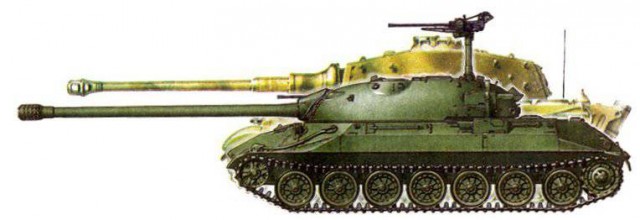

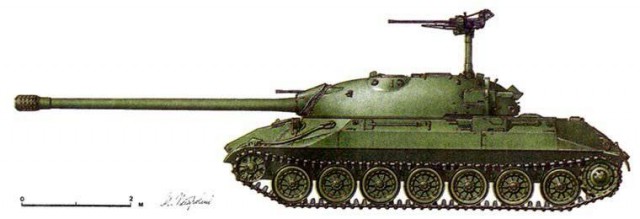

Тяжелый и грациозный ИС-7

Создание одного из последних тяжелых танков Советского Союза – ИС-7 – началось еще в 1944 году. Во второй половине 44-го конструкторский коллектив под руководством Ж.Я. Котина вознамерился обобщить весь опыт, полученный при боевой эксплуатации тяжелых танков и сделать на его основе новую бронированную машину. Правда, начальство этот энтузиазм не разделило: нарком танковой промышленности В.А. Малышев не поддержал идею. Однако Котин был настойчив и стал продвигать идею через руководителя НКВД Л.П. Берию. Нарком внутренних дел заинтересовался предложением и посодействовал началу работ. Более того, зимой 45-го было развернуто сразу три проекта, которые в итоге привели к созданию самого тяжелого отечественного танка ИС-7. Согласно отечественной традиции, все новые проекты носили наименование «Объект», но отличались номерами. Это были «Объект 257», «258» и «259». Три разных танка имели как преимущества, так и недостатки.

После анализа созданных проектов и отбора полезных решений лучшие наработки были собраны в «Объекте 260», разработка которого началась летом 45-го. Альтернативным названием танка стал индекс ИС-7 – эта машина была призвана продолжить линейку тяжелых танков «Иосиф Сталин». Воспользовавшись опытом недавно окончившейся войны, конструкторы под руководством Котина смогли выполнить все инженерные работы в считанные месяцы. Уже 9 сентября был утвержден полный пакет рабочих чертежей. Немалая заслуга в этом принадлежит ведущему конструктору Н. Шамшурину. Помимо общей координации проекта, он был одним из инициаторов создания узкоспециализированных конструкторских групп; именно этот подход к разработке позволил проводить все работы в сравнительно малые сроки. Кроме того, разделение на группы помогло создать и ввести в конструкцию ИС-7 ряд интересных нововведений, ранее не применявшихся в советском танкостроении.

Деревянный макет танка.

Наименее оригинальной была конструкция бронированного корпуса. Катаные и литые листы брони сваривались в единую конструкцию. При этом ряд бронеплит устанавливался под значительными углами, до 60°. Вместе с лобовой и бортовой броней толщиной до 150 миллиметров углы наклона сулили значительное улучшение уровня защиты. Лобовая часть танка, как и на предыдущих тяжелых танках, делалась по схеме «щучий нос», однако, в отличие от прочих бронемашин, имела немного меньший размер и не так выдавалась вперед. Башня «Объекта 260» являлась дальнейшим развитием соответствующего агрегата танка ИС-3. Литая башня имела толщину от 50 миллиметров на крыше до 210 в лобовой части. К этому прилагалась 350-миллиметровая маска орудия. Внутри забронированного объема располагался экипаж из пяти человек. Рабочие места четырех из них были размещены в боевом отделении и башне.
В ходе проектирования моторно-трансмиссионной группы и ходовой части также было применено несколько ноу-хау, хотя и не всегда однозначно удачных. К примеру, уже на ранних стадиях проекта было предложено разместить внутри моторно-трансмиссионного отделения дополнительные баки. Ввиду наклона бортовых листов, там образовывался ничем не занятый объем, в котором нельзя было разместить какие-либо агрегаты. В связи с этим свободное пространство под бортами и в подмоторном постаменте было занято топливом. Однако вскоре от баков рядом с двигателем пришлось отказаться – еще до начала строительства опытного образца выяснилось, что вибрации от мотора и трансмиссии могут разрушать сварные швы баков и приводить к течи топлива. При определенных обстоятельствах это грозило пожаром. Стоит отметить, что «Объект 260» все же получил интересное нововведение, связанное с топливной системой. Дело в том, что это был первый отечественный танк, на котором применили мягкие топливные баки. Благодаря простоте изготовления емкости сложной формы, увеличилась эффективность распределения внутренних объемов, а общее количество дизельного топлива выросло с 750 литров танка ИС-3 до 1300 л у ИС-7. Кроме того, почти в два раза увеличился запас хода.

Опытный образец

Это сообщение отредактировал Mrstank - 28.10.2017 - 01:59

Что касается собственно двигателя и трансмиссии, то их облик сформировался далеко не сразу. Первоначально в ходе проекта «260» рассматривалось сразу четыре варианта комплектации и компоновки моторно-трансмиссионной группы. В качестве двигателей предлагались дизели КЧ-30 мощностью в 1200 л.с. или два В-12 по 600 л.с. каждый. Для взаимодействия с каждым двигателем предлагалось по два варианта трансмиссии. В первом случае это были привычные механические механизмы, во втором – электрическая система. Так, для двигателя КЧ-30 предназначалась спарка из двух генераторов по 323 кВт каждый, а для В-12 – два по 336 кВт. Два тяговых электродвигателя во всех вариантах с электротрансмиссией были одинаковыми и имели мощность эквивалентную 315 л.с. Вне зависимости от применяемой трансмиссии, мощные двигатели требовали достаточно большой объем. Дошло до того, что на днище танка попросту не оставалось места для торсионов нужной длины. Для сохранения требуемых характеристик подвески впервые в отечественной практике были применены т.н. пучковые торсионы. Вместо одного длинного стержня амортизация осуществлялась пакетом из семи, имевших меньшие линейные размеры и сечение. Это положительным образом сказалось не только на плавности хода, но и на высоте всей бронемашины. Еще одно оригинальное изменение привычных схем было связано с опорными катками. В отличие от предыдущих танков конструкторского бюро Ж.Я. Котина, ИС-7 оснащался крупноразмерными катками, которые не требовали установки дополнительных поддерживающих роликов – верхняя часть гусеницы «бежала» прямо по опорным каткам. Особо стоит отметить оригинальную конструкцию гусениц. Литые траки новой гусеницы имели резинометаллический шарнир, благодаря которому был ощутимо снижен износ гусениц и шум при движении. Кроме того, литье траков обходилось дешевле штамповки, хотя в таком случае требовалась дополнительная обработка технологических отверстий. И все же расходы на литье и «на напильник» были ощутимо меньше, чем ранее. В то же время, перед запуском производства прототипов танка пришлось значительно переработать оригинальную идею для того, чтобы более дешевый технологический процесс не мешал изготовлению серийных бронемашин.

В начале 1946 года «Объект 260» был значительно доработан, однако название проекта осталось без изменений, что порой вызывает путаницу. Причиной доработок стал ряд выявленных недостатков ранее примененных решений, а также проблемы у смежников. Завод №77 никак не мог довести до ума спарку из двух 600-сильных двигателей, из-за чего пришлось искать альтернативные решения. Аналогичным образом обстояли дела со специализированным танковым дизелем на 1200 лошадиных сил. Из-за таких проблем конструкторам Ленинградского Кировского завода в срочном порядке пришлось связываться с Заводом №500 и в сжатые сроки адаптировать для танка авиационный дизель АЧ-300. Под названием ТД-30 этот мотор был установлен на первые прототипы ИС-7.

8 сентября 1946 года первый построенный «Объект 260» обновленного проекта был передан на испытания. До конца того же года он успел проехать по полигону порядка тысячи километров. Максимальная скорость 66-тонной машины на шоссе превышала 60 км/ч. По разбитой дороге ИС-7 разгонялся до вдвое меньших скоростей. Для тяжелого танка это было более чем хорошо. Оригинальный пучковый торсион подвески также заслужил положительные отзывы. 25 декабря 46-го на полигон отправили второй прототип. Несколько месяцев спустя рабочие ЛКЗ собрали два бронекорпуса, предназначенных для пробного обстрела. Металл корпуса и башни выдерживал попадания калиберных снарядов всех немецких противотанковых пушек калибра до 128 миллиметров. Также производились испытания с обстрелом из 130-мм орудия С-70. В отчете об испытаниях говорилось, что попадания никак не сказались на состоянии собак, находившихся внутри танков-мишеней. И все же есть определенные сомнения в том, что экипаж мог бы сохранить спокойствие или даже работоспособность после попадания 130-мм снаряда, пусть даже и без пробития брони.

К тому времени, когда собирались первые экземпляры «Объекта 260», Центральное артиллерийское конструкторское бюро совместно с пермским заводом № 172 разработало и изготовило пробную партию 130-миллиметровых танковых пушек С-26. Орудие со съемным казенником и щелевым дульным тормозом обеспечивало 33-килограммовому снаряду скорость на уровне 900 метров в секунду. В укладках танка помещался 31 снаряд раздельного заряжания. Клиновой затвор с полуавтоматикой копирной системы, а также механизм досылания позволил довести скорострельность пушки до 6-8 выстрелов в минуту. Тем не менее, по ряду причин от орудия С-26 вскоре отказались. В 1946 году в том же ЦАКБ под руководством В.Г. Грабина была создана танковая пушка С-70 аналогичного калибра. В том же году было собрано три прототипа орудия, а к 1948-му сдана пробная партия из пятнадцати экземпляров. Нарезная пушка С-70 имела более высокие характеристики, чем С-26. Так, калиберный бронебойный снаряд покидал ствол со скоростью 1030 м/с, что позволяло на расстоянии в километр пробивать до 280 миллиметров гомогенной брони. Подкалиберный снаряд, в свою очередь, имел скорость 1800 м/с и на том же расстоянии прошивал 350-миллиметровую преграду. Внутри перекомпонованного под С-70 боевого отделения помещалось по три десятка снарядов и гильз.

Начиная с третьего экземпляра ИС-7, пушка С-70 стала его главным оружием. Дополнительное вооружение танка на этом этапе имело в своем составе солидное число пулеметов: 14,5-мм КПВ и два 7,62-мм РП-46 были установлены в одном пакете с пушкой и играли роль спаренного вооружения. Еще четыре пулемета РП-46 размещались по бортам корпуса и башни, два на корпусе предназначались для стрельбы вперед, два других на башне – назад. Наконец, восьмой пулемет (КПВ) размещался на башне и использовался в качестве зенитного. Впоследствии на всех вариантах «Объекта 260» количественный состав пулеметов не будет меняться, хотя на ряде машин будут установлены не РП-46, а СГМТ. В то же время, конструкция пулеметных установок была сырой и потребовала немало доработок.

Перед производством пробной партии из четырех машин очередные изменения претерпела силовая установка. Дизель ТД-30 заменили двигателем М-50Т. Этот морской дизельный мотор имел 12 цилиндров и максимальную мощность в 1050 лошадиных сил. Конечно, это было меньше, чем у требовавшейся спарки, но выбирать не приходилось – создание новых двигателей шло крайне медленно и без особых успехов. Примечательно, что при установке двигателя М-50Т пригодились ранние наработки по пучковым торсионам: с их помощью не потребовалось значительно переделывать внутренний объем моторно-трансмиссионного отделения.

За 1948 год из цехов Ленинградского Кировского завода вышло четыре новых танка ИС-7 с пушками С-70. После недолгих заводских испытаний их передали испытателям от министерства обороны. Испытатель Е. Кульчицкий, которому было доверено начать ходовые испытания новых танков, крайне положительно отзывался о характеристиках «Объекта 260». По его словам, даже на максимальной скорости в 60 километров в час тяжелый танк легко слушался рычагов: «машина абсолютно покорна водителю». Дальнейшие пробеги под управлением водителей Е. Кульчицкого, В. Ляшко и К. Ковша полностью подтвердили все отзывы, а также помогли собрать ряд важной информации относительно рекомендуемых режимов работы двигателя. Пробные стрельбы также прошли, в целом, удачно. Проблемы начались немного позже.

Сначала при обстреле из противотанкового орудия снаряд срикошетил от борта вниз и попал в крепление катка. Тот отвалился и отлетел на приличное расстояние. Очевидно, что подобные попадания в боевой обстановке являются крайней редкостью. Да только некоторые ответственные лица стали ехидничать на тему «колосса на глиняных ногах». Следующий неприятный инцидент привел к потере одного из прототипов. Во время пробега по полигону загорелся двигатель. Автоматическая система пожаротушения дважды подавала в моторное отделение гасящую смесь, однако потушить возгорание не смогла. Третьего срабатывания (максимальный запас – три порции смеси) не было. Экипаж был вынужден покинуть танк и смотреть, как он догорает. При расследовании пожара выяснилось, что несколько топливных баков танков-прототипов для экономии веса были изготовлены из резины, а не из металла. По этой причине емкости быстро прогорели и в прямом смысле подлили «масла» в огонь.

И все же, похоже, не эти инциденты стали причиной печальной судьбы танка ИС-7. Ходовые и боевые характеристики «Объекта 260» были, как минимум, не ниже, чем у зарубежных бронемашин того же класса. Последние прототипы ИС-7 весили 68 тонн, что сильно не понравилось военным. Далеко не каждый мост Советского Союза мог выдержать такую нагрузку. Как следствие, сильно ухудшалась мобильность подразделений, вооруженных тяжелыми танками. Та же проблема возникала и с перевозкой по железной дороге. Весовые ограничения транспортной инфраструктуры впоследствии скажутся на развитии всей отечественной бронетехники, в первую очередь, на тяжелых танках.

Ряд историков танкостроения отмечают, что военные с самого начала относились к ИС-7 с определенной долей подозрений, а со временем скепсис только усиливался. Возможно, причиной этого стали неудачи тяжелого танка ИС-4, который имел превосходное бронирование, но слишком большую боевую массу и, как следствие, плохую проходимость. Другое интересное объяснение отказа от принятия на вооружение «Объекта 260» касается изменения воззрений на будущую войну. В конце сороковых и начале пятидесятых сформировалась точка зрения, согласно которой в крупных войнах ближайшего будущего понадобится быстрое и массовое развертывание большого количества танковых подразделений. Кроме того, ядерные удары в первые часы войны могли запросто вывести из строя до трети всей бронетехники. Очевидно, что тяжелый, малоприспособленный к перевозкам и дорогой танк, при всех своих преимуществах, не подходит для подобных конфликтов.

Наконец, производство нового тяжелого танка могло серьезно повлиять на темпы строительства освоенных типов. Ленинградский и Челябинский заводы не могли справиться с этой задачей, ничем не жертвуя. Поэтому проект «Объект 260» был закрыт. До нашего времени самый тяжелый отечественный танк дожил только в одном экземпляре, который экспонируется в танковом музее города Кубинка.

У меня все! Бейте и пинайте!
Материал брал отсюда:https://topwar.ru/18082-tyazhelee-nekuda-is-7.html

Спасибо ТС, очень интересною Видел этот танк на кубинке, размеры впечатляют.

слышал как то, что не только масса и незащищенность от ЯО сподвигли на сворачивание производства, но и развитие кумулятивных снарядов, против коих он, вроде как, не сдюжил бы;
а про Ж/Д платформы еще у К. Симонова во всем известной говорилось, как просто оставить армию без танков.

вопрос: оставшийся то на ходу? вроде, ИС-4 был "живой"

блин, вид у него ваще зачетный

Это сообщение отредактировал MrPodlost - 28.10.2017 - 03:04

Старый, добрый дедушка "луноход".

Видел его в Кубинке.
Красивый танк.

Mrstank, за что пинать? Хороший пост, зелень!

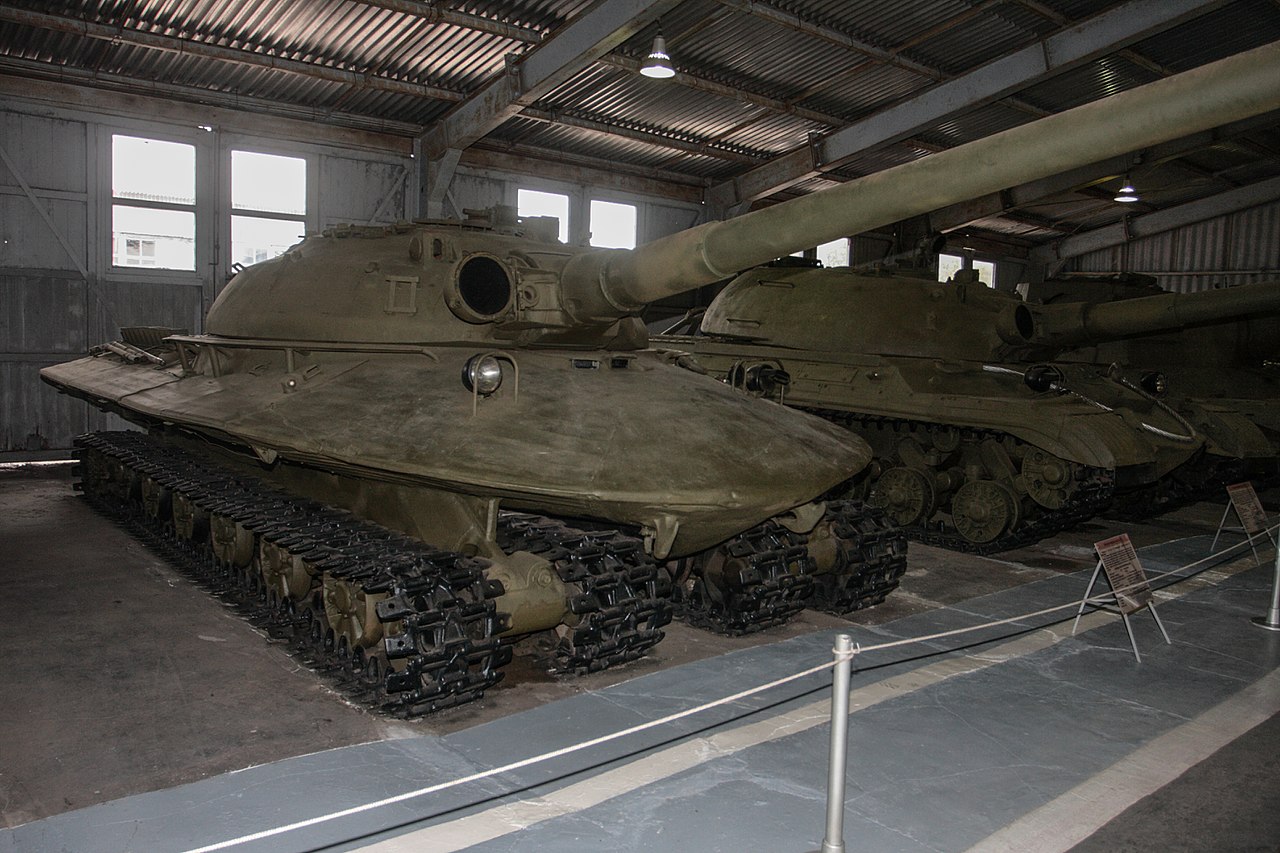

И тогда начали задумываться о противостоянии. Так появился "Объект 279" в 1957.
В серию не пошёл. Сложная подвеска, сопротивление повороту.
Единственный экземпляр - тоже в Кубинке.

А мне вот такая штука всегда нравилась

Уже опередили

Это сообщение отредактировал Onotolich - 28.10.2017 - 05:04

Насколько мне известно, все тяжёлые объекты не на ходу, сказывается долгое время простоя, да и вытащили из них все на заводах ещё.

Абрамс-63 тонны
Леопард-67 тонн
Леклерк-58 тонн
Челенджер-63 тонны
Делайте выводы. Других танков у НАТО,кроме трофейных Т-72 нет
