На протяжении многих веков человечество создавало все более и более разрушительные машины войны. Катапульты и требушеты, онагры и баллисты, тараны и осадные башни… Но вся грандиозная история военной инженерии началась тогда, когда человек изобрел первое метательное оружие — пращу и лук.

26 фото Василий Макаров

Это сообщение отредактировал KROVLJ - 27.08.2017 - 08:22

Часть 1: наследие пращи и лука

С развитием военного искусства и совершенствованием фортификационных технологий, перед человечеством возник ряд весьма закономерных вопросов. Как быстро и эффективно уничтожить большое число воинов в армии неприятеля? Как добраться до врага, укрывшегося за крепостными стенами? Как сохранить свою жизнь и не бросаться на противника в самоубийственную рукопашную мясорубку?

Ответ один — военные машины. Чем прочнее была броня, чем толще и выше вздымались стены укреплений, тем мощнее и сложнее становились инструменты противодействия. Тараны, онагры, катапульты, баллисты, скорпионы, палинтоны… Но как современному человеку разобраться во всем этом многообразии древних машин войны?

Есть быть честным, названия метательных машин в научной литературе — головная боль для каждого, кто стремится окунуться в историю военной инженерии. На то есть ряд весьма важных причин:

Путаница в системах классификации. Греки и римляне часто именовали одни и те же орудия по‑разному, но корень проблемы кроется еще глубже. Как и любое другое оружие, от меча до боевой галеры, военная машина часто получала свое собственное имя, которое в конечном итоге и попадало в историческую хронику. Разумеется, столкнувшись с таким многообразием названий и типологическим хаосом, многие историки прошлого допускали в своих текстах ошибки.

Часто тип метательных машин (к примеру, катапульта) и название отдельных разновидностей (скорпион, онагр) в исторических документах встречаются вперемешку, что лишь усиливает путаницу.

Античные и средневековые авторы часто не обладали достаточными познаниями в математике и инженерии, чтобы достоверно описать принцип работы того или иного устройства. К тому же, архаичная манера изложения материала лишь усугубляла ситуацию, лишая текст последних крупиц конкретики.

Несмотря на то, что современная наука в глазах непосвященного предстает этаким храмом Абсолютной Истины, реальность куда прозаичнее. Историк, как и любой другой ученый — это человек, а значит, он не застрахован от небрежностей и ошибок во время своих изысканий.

Как бы то ни было, в настоящее время принято выделять несколько основных видов метательных орудий прошлого. Но сегодня мы немного отступим от этой темы и поговорим о том, какие устройства легли в основу военной инженерии прошлого.

Лук и праща: основа основ

Как ни странно, но даже грозные метательные орудия построены на тех же принципах, что и знакомое всем еще со школьных учебников истории оружие дальнего боя. Праща — самое первое метательное оружие, известное человеку. На кожаную или веревочную ленту, самая широкая часть которой находилась посередине, пращник клал увесистый камень или свинцовый шарик. Оружие раскручивалось над головой, после чего снаряд отправлялся в полет.

Эффективность пращи была весьма скромной: конечно, опытный стрелок мог одним метким попаданием уложить кролика или куропатку (а использовали пращу преимущественно для охоты), но вот в битве против людей она стремительно теряла свою эффективность. Дальность полета снаряда невелика, а от попадания камня легко защитит деревянный щит. Единственный способ нанести человеку ощутимый ущерб — попасть в голову или сустав.

На фото: Рисунок пращи

Чуть позже человечество изобрело лук, который выступал в роли метательного оружия рекордно долгое количество времени. В 2010 году археологи раскопали в пещере Сибуду, что находится на территории ЮАР, каменные наконечники для стрел — их возраст составляет порядка 61 000 лет. Идея использовать изогнутую палку в качестве оружия кажется весьма очевидной, а простота его изготовления позволяла владеть луком практически каждому.

Простой лук — это цельный кусок древесины, как правило ветка подходящего размера и формы. К ним относится, к примеру, знаменитый «лонгбоу» (анг. longbow, «длинный лук»), или «большой лук» — огромный тисовый лук, длина которого достигала 210 сантиметров. Благодаря ему, во время Столетней войны английские лучники завоевали себе славу самых грозных стрелков своего времени.

Фото:Английские лучники на фестивале исторической реконструкции

Чуть позже появился композитный, иначе составной лук. Он изготавливался из нескольких частей: основу по‑прежнему составляло упругое дерево, с обоих концов протектированое оплечьем («рогами») из кости, дерева и других материалов. Их основная задача сводилась к защите древесины от повреждений, повышению упругости и утяжелению конструкции, что делало выстрел более мощным и позволяло стреле лететь по более ровной траектории.

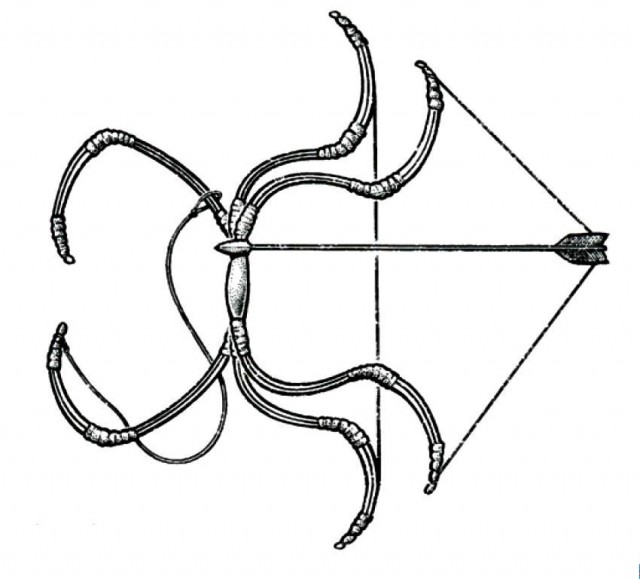

Фото: Сложносоставной лук в ненатянутом виде, с натянутой тетивой и в положении перед выстрелом

Это сообщение отредактировал KROVLJ - 27.08.2017 - 08:12

Конец прекрасной эпохи

Многие полагают, что с расцветом эпохи тяжелой брони луки полностью потеряли свою эффективность в бою. Конечно, в реальной боевой ситуации уже на средних, не говоря про дальние дистанции, пробивная сила у пущенной из лука стрелы невелика. К тому же, никакая стрела не в состоянии пробить насквозь кованый панцирь или кирасу. Как бы то ни было, основным преимуществом этой разновидности метательного оружия являлись в первую очередь именно скорость и массовость: даже тяжелобронированной кавалерии, находящейся под постоянным обстрелом, в бою придется несладко — наконечник стрелы может пробить кольчужный бахтерец или угодить в сочленение доспеха, оставив на теле кровоточащую колотую рану. Самострелы, главные конкуренты луков, в привычном нам виде появились в средневековой Европе, то есть намного позже последних. Однако индивидуальные стрелометы, так называемые «гастафеты», были известны еще древним грекам — но об этом в другой раз.

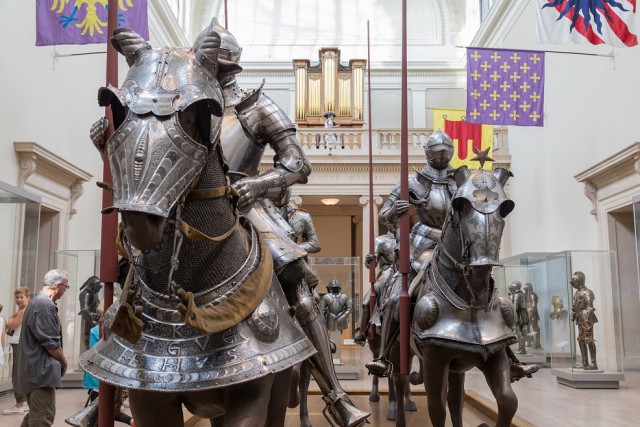

Фото:Стальной кованый доспех обеспечивал отличную защиту от стрел, но даже он не был панацеей

Закат эпохи луков в Европе наступил во времена появления огнестрельного оружия. Начиная с конца XVI века, лучники неуклонно вытеснялись мушкетерами, пока наконец более совершенное пороховое оружие полностью не сменило метательное в театре военных действий. Впрочем, искусство стрельбы из лука дошло и до наших дней, став весьма популярным и зрелищным видом спорта.

На фото арбалетчик смотрит на тебя как на потенциальную мишень

Лук и праща заложили основу для тенсионных и торсионных метательных орудий. Современному человеку эти технологии могут показаться примитивными, однако именно позволили людям древности вступать в бой, находясь при этом вне досягаемости вражеских мечей и копий. Тысячелетиями они оставались главным инструментом ведения военных действий. Возможно, уже в ближайшем будущем их эстафету примут электромагнитные механизмы, которые поднимут термин «метательное оружие» на совершенно новую высоту.

Часть 2: тенсионные и торсионные орудия

Современная история считает, что впервые массово использовать военные машины стали греки. Существует теория, что изобретателями самых первых машин являлись ассирийцы, а греки лишь позаимствовали технологию позднее, но официального подтверждения ей нет до сих пор. Ранние прототипы военной машинерии работали по принципу обычного лука, а потому их называют тенсионными (от англ. tension — «натяжение») или не-торсионными (non-torsion).

Это сообщение отредактировал KROVLJ - 27.08.2017 - 08:17

Тенсионные военные машины

В прошлый раз мы говорили о том, что самым популярным метательным оружием ранних цивилизаций был лук, сочетавший в себе простоту изготовления и высокую поражающую способность. Одним из главных недостатков лука была необходимость удерживать тетиву в натянутом состоянии для более точного прицеливания. Тем, кто хоть раз держал в руках современный спортивный лук, известно, что это требует приложения значительных усилий и немалой крепости рук. Гастрофет («брюшной лук», иногда гастрафет), самое раннее из известных упоминаний о котором относится к полису Сиракузы V—IV вв.ека до нашей эры, решил проблему. Это был уже не лук, но полноценный арбалет: длинный приклад с широким раструбом удобно упирался в живот, после чего стрелок взводил тетиву с помощью двух планок, верхней (выступающей и гладкой) и нижней (зубчатой, играющей роль фиксатора тетивы). Самострел стрелял короткими (40−60 см) болтами с гранеными наконечниками из металла.

Внешний вид гастрофета

Герон Александрийский, описавший в своей работе принцип действия этого сложного механического устройства, утверждал, что Дионисий Старший, правивший в то время Сиракузами и находящийся в войне с могущественным Карфагеном, собрал в городе настоящее конструкторское бюро из лучших инженеров своего времени. Конечно, в силу трудоемкости изготовления оружие не стало так же популярно, как лук. Как бы то ни было, у него был существенный плюс: как и в случае самострела более поздних эпох, для владения гастрофетом не требовалось мастерство лучника и долгие, изнурительные тренировки — в случае необходимости любой мог воспользоваться мощным и весьма дальнобойным оружием.

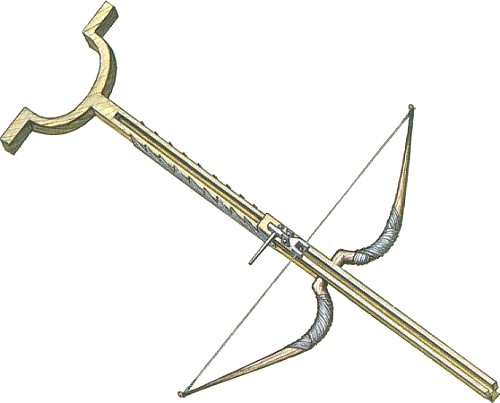

Со временем гастрофет эволюционировал в оксибелес, или станковый лук. Он увеличился в размерах, а его плечи стали более широкими и тугими. Не являясь больше ручным оружием, оксибелес устанавливался на подставку и служил в качестве стационарной огневой точки при обороне и осаде укреплений. В дальнейшем стрельба по настильной траектории уступила стрельбе по траектории баллистической. И так мы подходим к новому классу боевых машин — торсионным орудиям.

На фото Оксибелес, или станковый лук

История баллисты

Долгое время баллиста называлась катапультой, а катапульта — баллистой, и лишь примерно в VI веке нашей эры ученые вдруг поменяли их местами. Стоит также отметить, что в некоторых трудах словом «баллиста» обозначается обычный стреломет — что, разумеется, вносит еще больше сумятицы в и без того не самую стройную классификацию. Сам термин «баллиста» происходит от греческого βαλλειν — «бросать». Если в случае тенсионных машин принцип действия основан на сгибании плечей лука, то торсионные предполагают использование энергии скручивания канатов, которые обычно плели из жил скота, а также конского и даже человеческого волоса. Толстые канаты обеспечивали большую надежность, а использование энергии скручивания делало стрельбу более удобной и прицельной, не говоря уже о повышении мощности самого выстрела.

Конструкция метательных механизмов претерпела серьезные изменения. Теперь основой служил уже не лук, а рычаг, соединенный с витым канатом. Появилась рама, которая выступала в качестве крепления для канатов и связующего звена между пусковым механизмом и ложем. Здесь берет свое начало первое серьезное разделение торсионных машин на палинтоны (иначе «катапелтай петроболос», камнеметы) и эвтитоны (греч. «стреломет»). Согласно древнеримскому автору Витрувию, жившему в I веке до н.э., «…Баллиста, способная бросать камни в 0,6 кг, должна иметь размер отверстия для скрученного жгута шириной в 5 пальцев; для камней 1,1 кг — шесть пальцев; для камней 1,7 кг — семь пальцев; для камней 3,3 кг — восемь пальцев; для камней 6,5 кг — десять пальцев; для камней 13 кг — двенадцать пальцев и 9/16-х; для камней 26 кг — пятнадцать пальцев…

Закрутка жгута осуществляется до такой степени, когда жгут после удара по нему рукой издает ровный мелодичный звук по всей длине, такой же звук должен быть в другом жгуте…»

Легендарная «архимедова баллиста» могла, по словам древнегреческого писателя Афинея, метать камни в 3 таланта (примерно 78 кг) на один стадий, то есть на 170 метров!

Сведения о дальнобойности баллист также разнятся. Согласно Флавию, осаждающие Иерусалим римляне метали пресловутые 30-килограммовые булыжники на расстояние аж до 360 метров. В 305 году до н.э. Деметрий разрушал городские стены с помощью баллист того же калибра, но они метали камни куда скромнее — на вдвое меньшую дистанцию.

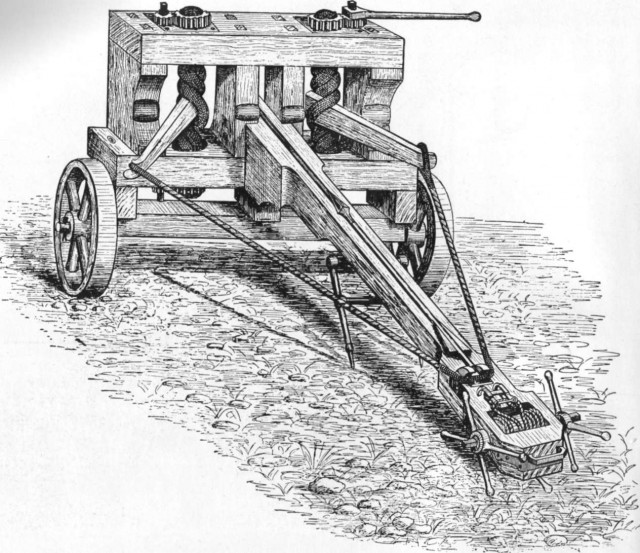

Фото:Часто у баллисты не было единого лука, а лишь два независимых плеча

Мобильная артиллерия

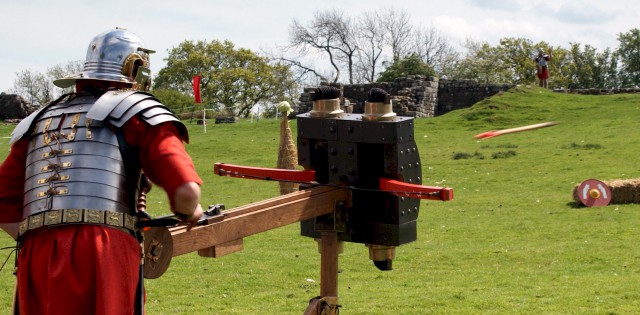

На фото:Современная реконструкция римского скорпиона

Принято считать, что торсионное орудие — инструмент сугубо стационарный и эффективен лишь во время обороны или осады крепостей. Но это не так: на вооружении Рима уже в I веке до н.э. находилось внушительное количество мобильных боевых машин. Карробаллиста — облегченный вариант стационарного торсионного стреломета, который устанавливался на повозку. Их ставили на возвышении по периметру временных лагерей; кроме того, карробаллисты (римляне называли баллисты-эвритоны скорпионами) даже устанавливались позади тяжеловооруженной пехоты. Их эффективность в бою у многих вызывает весьма ожидаемые вопросы: для обслуживания баллисты требовалось порядка 10−11 человек, при этом ее скорострельность в условиях реального боя оставляла желать лучшего. Однако принимая во внимание то, что на легион приходилось целых 60 карробаллист, а также тот факт, что выпущенный из нее снаряд легко останавливал всадника на полном скаку, использование мобильных торсионных машин выглядит более чем оправданным.

Это сообщение отредактировал KROVLJ - 27.08.2017 - 08:22

Стационарный палинтон

Палинтоны, как стационарные, так и нет, обладали еще одним существенным преимуществом: они использовали в качестве снарядов камни, самый распространенный полевой ресурс в любой точке мира (исключая, разве что, пустыни и морские просторы). Закрепленный на подвижном штативе, позволявшем поворачивать и наклонять оружие, палинтон позволял с высокой точностью осыпать вражескую пехоту и конницу градом булыжников — в некоторых ситуациях это было куда проще и эффективнее использования тех же скорпионов. К тому же, прицельная стрельба камнями одинаково хорошо работает как против крупных скоплений живой силы, так и против крепостных стен.

Скорпион и палинтон — две основные схемы баллисты, которые просуществовали более тысячи лет. Европейцы активно использовали их вплоть до XVI века, но с появлением более эффективной пороховой артиллерии популярность торсионных орудий пошла на спад.

На фото: Современная реплика полибола

Напоследок хотелось бы рассказать о еще одном детище хитроумной античной инженерии. Александрийский изобретатель Дионисий разработал достойную альтернативу китайскому скорострельному арбалету чу-ко-ну — полибол. С помощью специального механизма для подачи стрел и зубчатого колеса эта скорострельная баллиста могла, судя по всему, метать снаряды со скоростью арбалета. Конечно, при этом пришлось пожертвовать значительной частью поражающей мощи. Увы, это сыграло критическую роль: вкупе со сложностью изготовления, эта машина таки и не стала образцом для массового производства и была скорее фактором устрашения, нежели эффективным средством ведения боевых действий.

На этом наш рассказ о тенсионных и торсионных военных машинах подходит к концу. В следующий раз рассмотрим гравитационные механизмы, которые тоже сыграли важнейшую роль в истории мировых войн.


Это сообщение отредактировал KROVLJ - 27.08.2017 - 08:12

Часть 3 Могучие камнеметы: грозная осадная техника


Машины для метания камней, поливающие врага дождем из камней на дистанции до нескольких сотен метров — вот настоящее торжество инженерной мысли! Рассказываем о том, как военная инженерия древних греков и римлян помогла завоевать весь мир.

Это сообщение отредактировал KROVLJ - 27.08.2017 - 08:12

Мы разобрали принцип действия тенсионных и торсионных орудий, а также выяснили, что последние делились на две основные категории: эвритоны (стрелометы) и палинтоны (камнеметы). Со временем именно палинтоны стали основным классом осадных орудий — крепостные стены становились все выше и прочнее, а потому инженерам пришлось изрядно поломать голову над тем, как разрушить несколько метров сплошного камня в эпоху, когда до изобретения порохового оружия оставалась добрая тысяча лет.

Онагр: дикий осел Рима

Фото Знакомьтесь: онагр собственной персоной!

Все началось с онагра. Эта машина нашла широкое применение в античных войнах, от забрасывания врагов смертоносным дождем из булыжников до разрушения крепостных стен. Само слово «онагр» (лат. onagres) переводится с латыни как «дикий осел». Существует множество теорий о том, как грозная машина получила свое прозвище. По одной версии, рычаг катапульты во время выстрела дергался так же, как нога лягающегося осла. По другой, дикие ослы били ногами в землю, забрасывая врагов градом земли и камней из-под копыт — спорный с точки зрения зоологии факт, но античные поверья славятся способностью приписывать даже реально существующим животным самые феноменальные способности. Третья версия гласит, что пронзительный скрип онагра напоминал впечатлительным римлянам истошные вопли диких ослов — это, по крайней мере, похоже на правду.

Фото: Не путайте: «катапульта» — любое метательное орудие, «онагр» — метатель камней. Впрочем, ученые спорят до сих пор

Что лучше: ложка или праща?

Классические «голливудские» катапульты с ложками — греческая разновидность онагров. Принцип работы этого одноплечевого палинтона весьма прост: метательное плечо, в ложе которого закладывался каменный или свинцовый снаряд, во время срабатывания пускового механизма ударялось о стопорную балку, после чего снаряд летел дальше по баллистической траектории. Стоит отметить, что римский вариант, больше напоминающий пращу, отличался от «ложечного» камнемета: если опустить фантазию дизайнеров, наделяющих онагры фантастическими свойствами не хуже древнеримских животноводов, каждый тип конструкции обладал своими плюсами и минусами. Праща наделяла снаряд большей дальнобойностью и быстро выводила его в верхнюю точку дуги, что придавало ему большую кинетическую энергию и, как следствие, увеличивало поражающую способность. При этом, если сравнить онагр с ручной пращой, траектория полета снаряда была больше настильной, а не навесной. А вот «ложечная» конструкция отличалась большей надежностью и задавала снаряду более крутую траекторию, что повышало ее эффективность на ближних дистанциях.

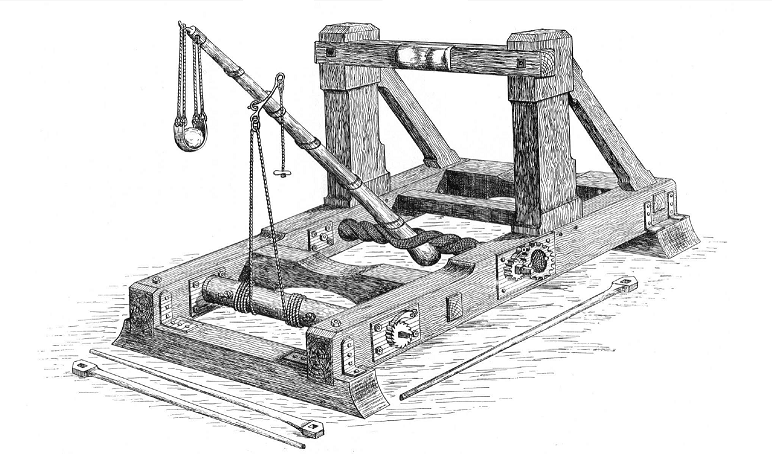

Фото:Римский онагр больше похож на пращу, а вот греки предпочитали «ложки»

А Цезарь взял бревно… и поволок?

Глядя на такую громоздкую конструкцию из толстых бревен сам собой возникает вопрос о транспортировке. В отличие от орков Питера Джексона, у греков и римлян не было ручных троллей, способных в одиночку таскать на своих плечах массивные камнеметы. Перевозить же катапульты с помощью вьючных животных было делом неблагодарным, особенное если вспомнить размах римских военных кампаний — катапульты и по дорогам-то двигались со скоростью медленно бредущего старика, а уж протащить по болотам и чащобам десяток-другой боевых машин и вовсе не представляется возможным. Поэтому предприимчивые римляне возили с собой лишь отдельные металлические фрагменты орудий, а основную конструкцию часто вытесывали прямо на месте, благо с древесиной в те времена проблем практически не было.


Будь на вооружении древнего Рима тролли, судьба империи могла сложиться совсем иначе…

Особенности национального камнеметания

Фото: Онагр мог использоваться как стационарное настенное орудие или поливать пехоту камнями с возвышенности…

О применении ранних разновидностей онагров в ближнем бою историки спорят до сих пор. Конечно, в полевом бою немногочисленные (10 штук на легион) онагры скорее всего забрасывали врагов камнями, что позволяло с безопасной дистанции рассеять плотное построение — от увесистого булыжника спасет не каждый щит. Наиболее эффективным видится использование палинтона в качестве стационарного настенного орудия во время обороны крепости — несколько прямых попаданий в состоянии проделать внушительную брешь в осадной башне или раздробить крытый таран. Также торсионные катапульты применялись и на флоте, правда метали они не булыжники, а горшки с греческим огнем и нефтью, да и то на ближних дистанциях: легкие галеры — слишком подвижные цели, а в условиях корабельной качки попадание в цель следует расценивать скорее как удачу, а не как мастерство наводчика. Прицельная стрельба из онагра требовала куда большего умения, нежели использование баллисты, а потому квалифицированная команда стрелков ценилась очень высоко.

Фото:...…а могли метать зажигательные снаряды в морском бою.
