Привет всем ЯПовчанам. В данный момент я ищу новые ниши изготовления выпускаемой продукции, посему предлагаю Вам посмотреть на пошаговый производственный процесс на примере декоративного настенного светильника с логотипом любимого сайта.
Заранее прошу прощения за качество некоторых фото.

35 фото.

Фото 1
Все начинается с построение трёхмерной модели в известной программе.

Изготовление светильника с логотипом ЯП.  Производственный процесс

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
RMaster
11.05.2017 - 10:53
Статус: Offline


Шутник

Регистрация: 21.02.14
Сообщений: 60
Фото 2
С другого ракурса


Изготовление светильника с логотипом ЯП.  Производственный процесс

[^]
RMaster
11.05.2017 - 10:54
Статус: Offline


Шутник

Регистрация: 21.02.14
Сообщений: 60
Фото 3
Чертеж с основными размерами будущего светильника. Все размеры естественно в миллиметрах.


Изготовление светильника с логотипом ЯП.  Производственный процесс

[^]
RMaster
11.05.2017 - 10:54
Статус: Offline


Шутник

Регистрация: 21.02.14
Сообщений: 60

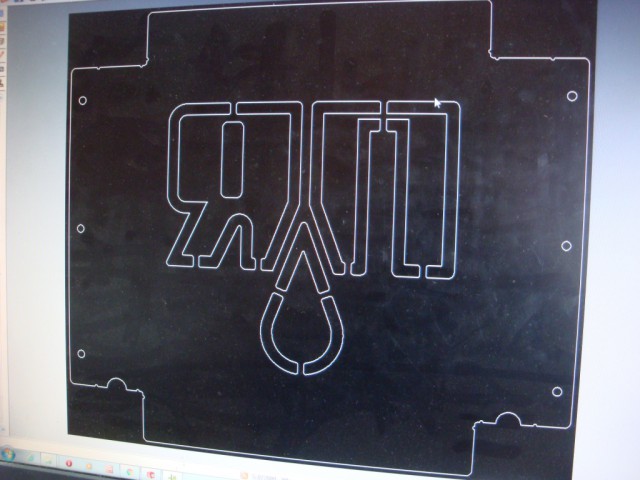

Фото 4
Делаем развертку, сохраняем в ее в определенном формате (DXF, если кому интересно)


Изготовление светильника с логотипом ЯП.  Производственный процесс

[^]
RMaster
11.05.2017 - 10:55
Статус: Offline


Шутник

Регистрация: 21.02.14
Сообщений: 60
Фото 5
Отправляем файл на резку вот на такой фрезерный станок с ЧПУ. К сожалению, сам процесс резки не успел запечатлеть. Оператор уж больно шустрый парень. Материал – алюминий 1,5 мм.


Изготовление светильника с логотипом ЯП.  Производственный процесс

[^]
RMaster
11.05.2017 - 10:55
Статус: Offline


Шутник

Регистрация: 21.02.14
Сообщений: 60
Фото 6
Результат резки


Изготовление светильника с логотипом ЯП.  Производственный процесс

[^]
RMaster
11.05.2017 - 10:55
Статус: Offline


Шутник

Регистрация: 21.02.14
Сообщений: 60
Фото 7
Следующий этап – гибка. Ее производим вот на таком листогибочном прессе. Тоже с ЧПУ. Очень крутая и мощная вещь. Максимальное усилие 100 тон на метр длины.


Изготовление светильника с логотипом ЯП.  Производственный процесс

[^]
RMaster
11.05.2017 - 10:56
Статус: Offline


Шутник

Регистрация: 21.02.14
Сообщений: 60
Фото 8
Программируем пресс и вперед гнуть.


Изготовление светильника с логотипом ЯП.  Производственный процесс

[^]
RMaster
11.05.2017 - 10:56
Статус: Offline


Шутник

Регистрация: 21.02.14
Сообщений: 60
Фото 9
В процессе


Изготовление светильника с логотипом ЯП.  Производственный процесс

[^]
RMaster
11.05.2017 - 10:56
Статус: Offline


Шутник

Регистрация: 21.02.14
Сообщений: 60
Фото 10
Следующий гиб


Изготовление светильника с логотипом ЯП.  Производственный процесс

[^]
RMaster
11.05.2017 - 10:57
Статус: Offline


Шутник

Регистрация: 21.02.14
Сообщений: 60
Фото 11

Изготовление светильника с логотипом ЯП.  Производственный процесс

[^]
RMaster
11.05.2017 - 10:57
Статус: Offline


Шутник

Регистрация: 21.02.14
Сообщений: 60
Фото 12
Последний гиб


Изготовление светильника с логотипом ЯП.  Производственный процесс

[^]
RMaster
11.05.2017 - 10:57
Статус: Offline


Шутник

Регистрация: 21.02.14
Сообщений: 60
Фото 13
В процессе


Изготовление светильника с логотипом ЯП.  Производственный процесс

[^]
RMaster
11.05.2017 - 10:58
Статус: Offline


Шутник

Регистрация: 21.02.14
Сообщений: 60
Фото 14
Вот уже кое-что вырисовывается. После гибки


Изготовление светильника с логотипом ЯП.  Производственный процесс

[^]
RMaster
11.05.2017 - 10:58
Статус: Offline


Шутник

Регистрация: 21.02.14
Сообщений: 60
Фото 15
Далее покраска. Красим порошком. Навешиваем на специальную платформу. Подготавливаем поверхность, обезжириваем.


Изготовление светильника с логотипом ЯП.  Производственный процесс

[^]
RMaster
11.05.2017 - 10:58
Статус: Offline


Шутник

Регистрация: 21.02.14
Сообщений: 60
Фото 16
Тем временем печь потихоньку прогревается до рабочей температуры


Изготовление светильника с логотипом ЯП.  Производственный процесс

[^]
RMaster
11.05.2017 - 10:59
Статус: Offline


Шутник

Регистрация: 21.02.14
Сообщений: 60
Фото 17
С помощью специального покрасочного пистолета напыляем порошковую краску на изделие.


Изготовление светильника с логотипом ЯП.  Производственный процесс

[^]
RMaster
11.05.2017 - 10:59
Статус: Offline


Шутник

Регистрация: 21.02.14
Сообщений: 60
Фото 18
Почти готово


Изготовление светильника с логотипом ЯП.  Производственный процесс

[^]
RMaster
11.05.2017 - 11:00
Статус: Offline


Шутник

Регистрация: 21.02.14
Сообщений: 60
Фото 19
Далее загоняем все это дело в печь, и выдерживаем 15 минут при температуре 200 градусов. За это время происходит так называемый процесс полимеризации краски, и она надежно пристает к поверхности.


Изготовление светильника с логотипом ЯП.  Производственный процесс

[^]
RMaster
11.05.2017 - 11:00
Статус: Offline


Шутник

Регистрация: 21.02.14
Сообщений: 60
Фото 20
Достаем из печи. Получился красивый черный матовый цвет.


Изготовление светильника с логотипом ЯП.  Производственный процесс

[^]
RMaster
11.05.2017 - 11:00
Статус: Offline


Шутник

Регистрация: 21.02.14
Сообщений: 60

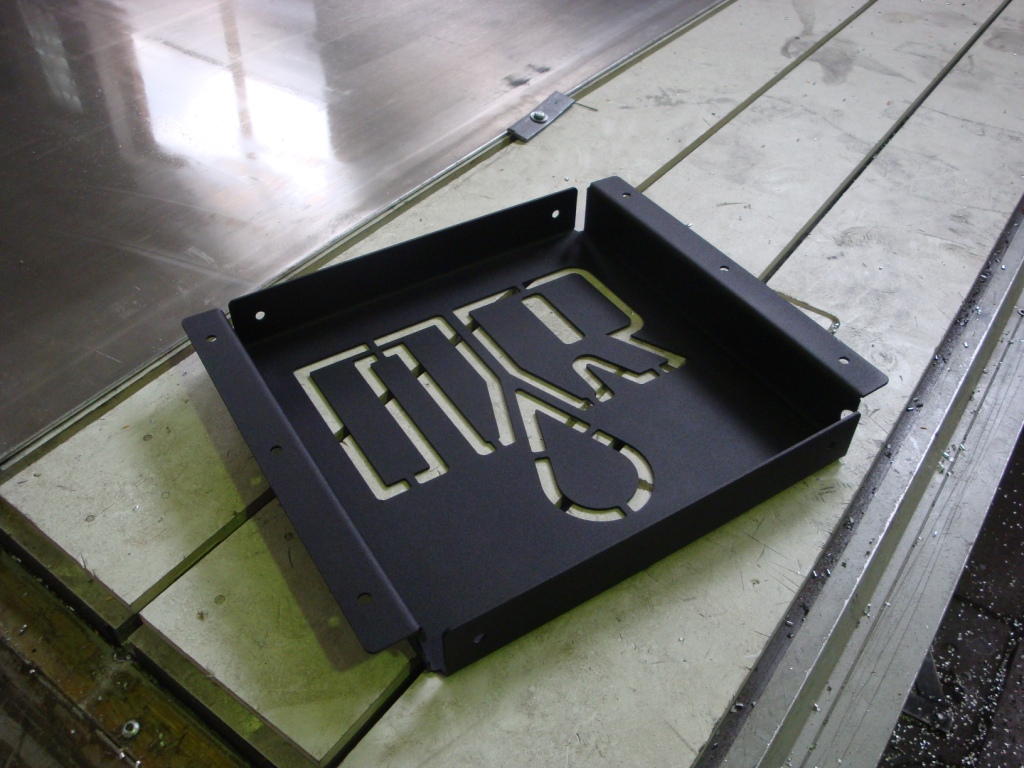

Фото 21
После покраски


Изготовление светильника с логотипом ЯП.  Производственный процесс

[^]
RMaster
11.05.2017 - 11:01
Статус: Offline


Шутник

Регистрация: 21.02.14
Сообщений: 60
Фото 22
Далее вырезаем из рекламного пластика панель, которая будет являться фоном для нашего светильника


Изготовление светильника с логотипом ЯП.  Производственный процесс

[^]
RMaster
11.05.2017 - 11:01
Статус: Offline


Шутник

Регистрация: 21.02.14
Сообщений: 60
Фото 23
Вырезанная панель фона


Изготовление светильника с логотипом ЯП.  Производственный процесс

[^]
RMaster
11.05.2017 - 11:01
Статус: Offline


Шутник

Регистрация: 21.02.14
Сообщений: 60
Фото 24
Приступаем к окончательной сборке нашего светильника


Изготовление светильника с логотипом ЯП.  Производственный процесс

[^]
RMaster
11.05.2017 - 11:02
Статус: Offline


Шутник

Регистрация: 21.02.14
Сообщений: 60
Фото 25
Крепеж панели фона
