Самогонный аппарат из кастрюли и дистиллятора

Причиной, побудившей меня стать самогонщиком стала дегустация самогона в гостях у друзей, людей достаточно обеспеченных и очень гостеприимных, которые при наличии других алкогольных напитков, проверенных и не дешевых, вежливо предлагали всем попробовать именно самогон.
С этим натурпродуктом у меня взаимоотношения как то не заладились еще с молодости, попробовав его однажды в студотряде на картошке, решил в дальнейшем избегать этого «изысканного» напитка – запах, вкус и особенно похмелье были у той бормотухи просто ужасными.
Испробованные впоследствии другие продукты самогоноварения оставили приблизительно схожие ощущения. И каково же было мое изумление, когда предложенный на пробу друзьями самогон кардинально отличался от всего того, что мне довелось попробовать раньше – ни в запахе, ни во вкусе никакой сивухи не чувствовалось. Но для объективности стоит отметить, что это был не чистый самогон, а уже настоянный на каких то ягодах, но мне и раньше доводилось пить настойки на самогоне, так что сравнить было с чем. Узнать на каком именно оборудовании был изготовлен тот самый самогон мне не удалось, но пищу для размышлений и изысканий мозг уже получил.

50 картинок

Почитав специализированные статьи, сайты, форумы я определился с тем, что хочу и уже выбрал для приобретения готовый комплект для самогоноварения, однако выяснилось, что один старый знакомый оказывается давно «в теме» и от выбранного варианта он меня отговорил, аргументировав тем, что тоже начинал с подобного комплекта и самогон там получался хоть и хороший, но все равно «духанистый». Добиться же чистого вкуса ему удалось только на дистилляционном оборудовании серии ХД/4 таганрогского производства. Полноценный завод это или какое то мелкосерийное производство я так и не понял. Как известно, учиться на своих ошибках дело неблагодарное, поэтому мудрить не стал, взял в интернет магазине при этом заводе дистиллятор с укрепляющей пленочной колонной, который посоветовал товарищ — ХД/4-2500ПК.
Как я понял, аббревиатура ХД/4-2500ПК расшифровывается следующим образом:
ХД — сокращение слов ХоумДистиллер (homedistiller в переводе с английского домашний дистиллятор)
4 — это серия дистилляционного оборудования заточенного для бытового применения под сантехнические фитинги 1"
2500 – максимальная мощность в Вт, утилизируемая данным дистиллятором, правда непонятно для какого типа нагрева это посчитано, теплоотдача то у всех разная.
ПК – пленочная колонна (флегма плёнкой стекает по стенке трубы в куб).
Главное отличие пленочной колонны от классического самогонного аппарата в том, что спиртовые пары, поднимающиеся в первичный холодильник, конденсируются на его внутренних стенках, образуя пленку, которая под воздействием силы тяжести стекает обратно в кипящий куб и так десятки раз по кругу. Это позволяет добиться более точного отделения высококипящих фракций и соответственно более чистого и крепкого продукта на выходе.

Начать я решил с малых затрат, чтобы не жалеть потраченных денег (если самогон или сам процесс самогоноварения мне не понравится), поэтому больше ничего из оборудования не покупал, кроме переходника на кастрюлю. Можно было бы и на этом сэкономить, собрав его из продающихся на рынке нержавеющего сгона с гайками и шайбами на 1”, но у нас на рынке продавцы не были уверены, что они сделаны из пищевой нержавейки, поэтому рисковать не стал, заказал переходник в том же магазине. Перегонный куб решил сделать сам из имевшейся у меня 12 литровой кастрюли.

Так как перегонный куб должен быть абсолютно герметичен, то потребуется сделать уплотнение крышки кастрюли, Для этого я купил в магазине мебельной фурнитуры металлические плашки, в крепежном магазине комплект винтов с барашками, гайками и шайбами, а в аптекарской лавке силиконовую трубку диаметром 5 мм.

Приступаем к изготовлению перегонного куба: рассверливаем самым большим сверлом отверстие по центру крышки и еще одно сбоку диаметром 6 мм под термометр.

отпиливаем ножовкой ручку и круглым напильником расширяем центральное отверстие до 32 мм, металл крышки мягкий и дело шло быстро, на все про все затратил около получаса.

Ставим купленный вместе с дистиллятором переходник и зажимаем его двумя разводными ключами намертво

Мебельные плашки я порезал, рассверлил отверстия под диаметр винтов и загнул под профиль крышки – получились винтовые зажимы

Примерил их по кастрюле, сели нормально, ровно по бортику крышки

силиконовую трубку трубку разрезал вдоль и одел на край кастрюли

первые испытания показали, что зажимы режут трубку, а сама трубка расходится по краям, хотя подрезал я ее четко встык. Для устранения выявленных недостатков обмотал скотчем кромки зажимов

а края трубки сшил ниткой

Второе испытание самодельный куб прошел успешно, пар нигде не вырывался.
Вот такая получилась в итоге конструкция

Еще одни обязательные затраты для успешного процесса самогоноварения это спиртометр, силиконовая трубка для сбора дистиллята, ПВХ трубки для подвода и отвода воды, мерная колба, переходник на кран и два термометра, один в куб, второй в верхнюю точку колонны.

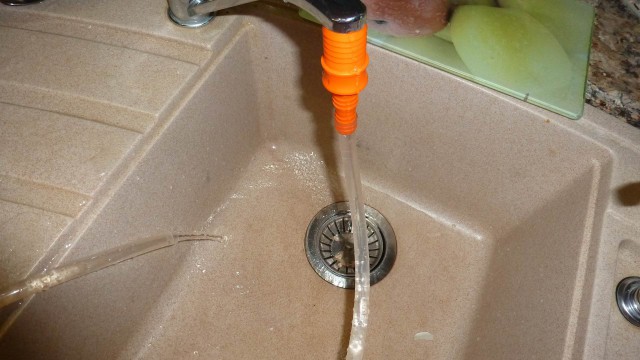

Все это, за исключением термометров (спасибо али за купоны 2 от 2,01) я купил за недорого в Дачнике. Так как замысел был только попробовать и вложиться по минимуму, то переходник на кран я сделал из пластикового штуцера для садового шланга, он идеально на крутился на резьбу моего смесителя со снятым сифоном.

После производства вина у меня оставались виноградные выжимки, применения которым не находилось и приходилось их выкидывать. Теперь же такого расточительства происходить больше не будет, выжимки послужат основой для моей первой браги. На 60 л бочку у меня пошло 20 кг выжимок, 30 литров воды и вот боюсь соврать, не помню сколько килограмм сахара (около 5-6). Герметично закрыть бочку крышкой никак не получалось, поэтому воспользовался тем же затвором, что и при брожении виноградного сусла – пакет с проколом. Никаких дрожжей вносить в брагу не потребовалось, дикие виноградные сделали все сами, первое время пакет весьма интенсивно надувался

Брага даже пошла через край, пришлось отлить в трехлитровую банку. Весь процесс брожения шел довольно долго – около месяца. Как только выжимки ушли на дно и брага приобрела горьковатый вкус можно приступать к перегонке.
Инструкция к пленочной колонне рекомендует перегонку производить в два этапа, сначала первичная перегонка на максимальной скорости без отбора голов и хвостов, а затем вторичная дробная перегонка.
Подробная видеоинструкция по работе с ХД/4-2500ПК есть на сайте производителя а также у увлеченных обладателей данного дистиллятора.
Собираем самогонный аппарат, ставим термометры с силиконовыми кембриками для герметичности, одеваем шланги, подаем пробное охлаждение. Кухня превращается в винокурню и оккупируется мной практически полностью, домочадцы изгоняются в другие помещения. Можно гнать.

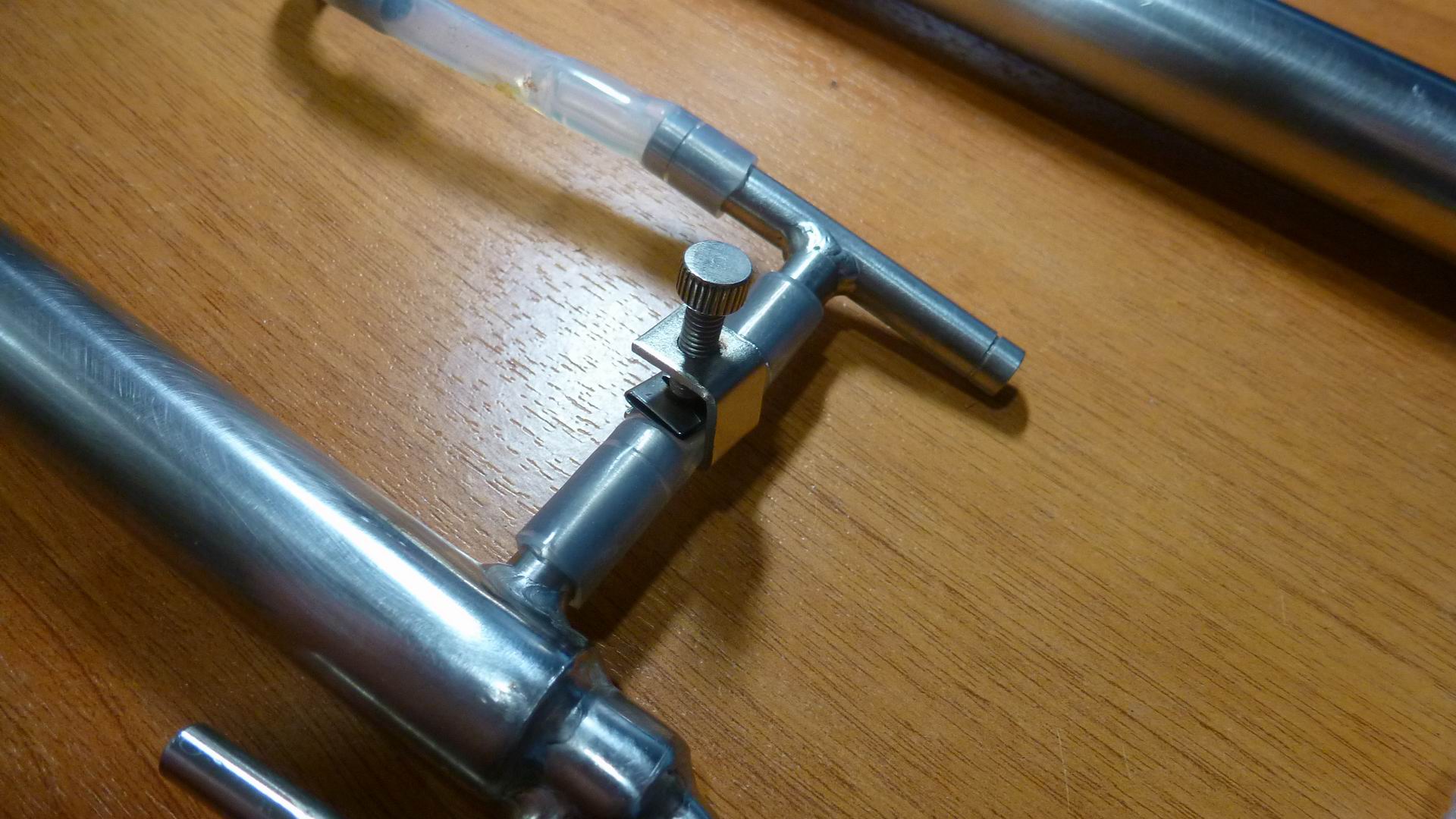

Первичная перегонка идет с полностью перекрытым контуром охлаждения укрепляющей колонны, зажим гофмана устанавливается на вертикальную трубку и полностью закручивается.

Таким образом, все спиртовые пары свободно проходят через восходящую колонну и конденсируются в нисходящей колонне.
Воду нужно подавать самым минимальным потоком в 30-40 л/ч, тогда запаха от самогоноварения практически не будет.

Когда у меня подгорела брага, то запах был весьма ощутимым, пришлось даже приоткрыть окно и включить вытяжку на полную, в следующие разы я такой ошибки не допускал и запаха при перегонке практически никакого не было, в условиях квартиры можно гнать смело, не опасаясь за то, что это доставит дискомфорт другим членам семьи, а уж соседи и подавно не пронюхают.
Отрегулировав степень нагрева и напор воды, можно расслабиться и заняться другими делами, процесс не требует дальнейшего участия человека, необходимо контролировать только спиртуозность получаемого дистиллята. Я гнал самогон до крепости в струе меньше 10%. Максимальную скорость, которую мне удалось достичь на ХД/4-2500ПК это 2 литра в час, но при такой скорости брага пачкает колонну, поэтому крейсерской считаю 1,5 л/час. Итоговая спиртуозность первака составила чуть больше 45%.

На первичной перегонке я допустил ошибку – грел куб на максимальной мощности индукционной плиты и виноградные выжимки у меня пригорели, инструкция советовала брагу перед заливкой в куб профильтровать, но гуру-самогонщики из интернетов говорили, что чачу надо гнать с выжимками иначе не будет вкуса винограда. Не знаю, виноградного запаха я в перваке так и не ощутил, а вот горелый тон присутствовал.
Далее необходимо полученный спирт сырец перегнать еще раз с разделением на фракции. Опытные самогонщики делают такое разделение по запаху — быстро растирают каплю дистиллята между пальцами и нюхают, головные фракции пахнут ацетоном, хвостовые сивухой, ну а тело перегона соответственно должно иметь чистый спиртовой запах. Ну это все приходит с опытом и со временем, а может и не приходит совсем, у кого как. Для начинающих же самогонщиков существует специальная методика расчета отбора головных фракций, она заключается в следующем: сначала надо посчитать объем чистого (абсолютного) спирта в сырце по следующей формуле: Объем спирта сырца*Крепость, а от полученного результата головы будут составлять 10%. Например, если у нас есть 8 литров спирта сырца крепостью 45%, то объем голов будет составлять 8*0,45*0,1=0,36 литра. Можно также скачать различные приложения из маркета (мне понравилось Помощник самогонщика), которые сами считают объем голов по исходным данным (и еще много чего другого полезного, особенно пропорции дальнейшего разбавления спирта до нужного градуса).

Технология вторичной перегонки немного другая, зажим гофмана переставляется на горизонтальную трубку и полностью зажимается

таким образом вся вода идет в первичный укрепляющий холодильник. Затем нужно отрегулировать поток воды таким образом, чтобы после закипания браги в кубе из колонны ничего не лилось, пары должны полностью удерживаться охлаждением в первичной колонне и стекать пленкой обратно в куб, это нужно для концентрации в укрепляющей колонне головных фракций, так как они закипают первыми. Такой режим работы колонны называется «работой на себя». В этом режиме колонна должна проработать полчаса, накопив максимум голов, далее зажим гофмана снимается с горизонтального патрубка и переставляется на вертикальный, затем потихоньку закручивается до появления капель дистиллята.

Далее зажим надо отрегулировать так, чтобы отбор голов шел с минимальной скоростью 2-3 капли в секунду, это даст наибольшую четкость отделения голов от тела. Крутить винт нужно буквально по микрометру и ждать 30 секунд, пока система преодолеет инерцию. Если температура холодной воды у вас низкая, то можно в вертикальный патрубок загнать еще одну трубку меньшего диаметра и тогда регулировать можно будет уже не по микрону, а более широкими движениями. Подставляем под силиконовую трубку приемную емкость с предварительно нанесенными метками

и ждем пока отберется посчитанный нами ранее объем голов. Как только это произойдет, меняем приемную емкость на большую и начинаем отбор тела
