Зачем в USB Type-C 24 контакта

Ещё совсем недавно стандартным разъёмом для всех портативных электронных устройств стал MicroUSB, а мир уже начал переходить на новый разъём - USB Type-C. Этим разъёмом оснащается всё больше новых смартфонов и других устройств. Его главный плюс для потребителей - штекер можно вставлять в гнездо любой стороной.

На самом деле у USB Type-C есть и много других преимуществ.

Самый первый USB-разъём, который используется до сих пор - USB A имеет всего 4 контакта, в MiniUSB и MicroUSB по 5 контактов (встречались и нестандартные реализации, например у камер GoPro в MiniUSB целых 10 контактов), у USB 3.0 и "костыля" MicroUSB 3.0, где к стандартному разъёму MicroUSB сбоку присобачен ещё один разъём - 10 контактов.

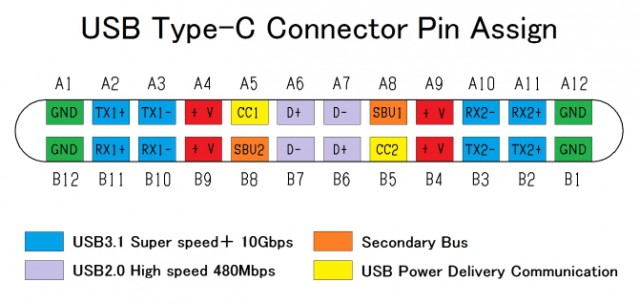

USB Type-C имеет 24 контакта в двух рядах.

Выводы земли (GND) и питания (+V) симметричны и дублируются на двух сторонах разъёма.
Контакты в центре (D+ и D-) - данные интерфейса USB 2.0 и младше также дублируются, но крест-накрест.
Четыре пары выводов скоростного обмена данными (на картинке они синего цвета) используются одновременно.
Выводы SBU1 и SBU2 могут использоваться как для общения между собой двух соединяемых устройств, так и для передачи аналоговых сигналов левого и правого канала. Например, они используются для передачи сигнала к обычным наушникам у смартфонов без отдельного разъёма наушников (кстати получается, что от положения разъёма зависит где будет левый канал, а где правый).
Выводы CC1 и CC2 используются для выбора режима питания.

Для меня было загадкой, как к такому разъёму подпаивают провода в кабелях, ведь для того, чтобы разъём втыкался любой стороной, нужно, чтобы провода подсоединялись одновременно к контактам с двух сторон разъёма. Оказалось всё просто - разъём припаян к малюсенькой плате, на которой сделана вся разводка, и уже к ней подпаиваются провода.

Так какие же плюсы у USB Type-C по сравнению с привычным MicroUSB кроме того, что его можно втыкать любой стороной? Плюсов много:

• USB Type-C позволяет передавать энергию, мощностью до 100 Вт. Это в 40 раз больше, чем у USB 2.0. Интерфейс может работать в одном из трёх режимов - 5 В 1.5 А, 5 В 3 А и USB Power Delivery 2.0 (напряжение 5, 12, или 20 вольт, ток от 1.5 до 5 ампер).

• USB Type-C обеспечивает скорость передачи данных до 10 GBps. Это почти в 21 раз быстрее USB 2.0.

• USB Type-C может работать в альтернативном режиме (Alternate Mode). Он может использоваться для передачи видео по стандартам HDMI 1.4b, MHL 3.0, DisplayPort 1.3, Thunderbolt 3.

• В отличие от всех предыдущих стандартов USB, USB Type-C позволяет использовать одинаковые разъёмы на обоих концах кабеля.

• Разъём USB Type-C выдерживает до 10000 подключений.

USB Type-C изначально делался максимально универсальным. Его можно использовать даже для питания ноутбуков, благодаря большому количеству контактов по нему можно одновременно передавать видео, данные, аналоговый звук и питание.

Разъём USB Type-C маленький, удобный, надёжный и многофункциональный. Очень хочется надеяться, что он станет основным мировым стандартом на достаточно продолжительное время.
© 2017, Алексей Надёжин
