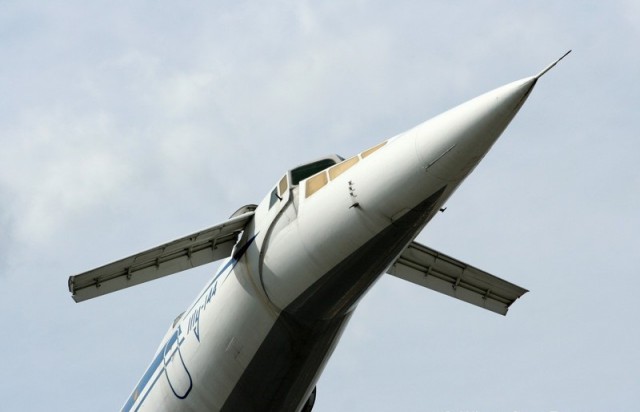

31 декабря 1968 года совершил первый в мире полет сверхзвуковой пассажирский самолет Ту-144

31 декабря 1968 года совершил испытательный полет первый в мире сверхзвуковой пассажирский самолет Ту-144. Тремя годами позже, летом 1971 года, он произвел невероятное впечатление на организаторов и гостей Международной авиационной выставки в Париже. Для демонстрации возможностей «советской птицы» разработчики отправили самолет из Москвы в 9 часов утра и в это же время — в 9 часов утра — он приземлился в столице Болгарии.

24 фото

Проектирование сверхзвукового самолёта Ту - 144.

Ту-144 — советский сверхзвуковой самолёт, разработанный КБ Туполева в 1960-е годы. Наряду с Конкордом он является одним из двух сверхзвуковых авиалайнеров, которые когда-либо использовались авиакомпаниями для коммерческих перевозок.

В 60-х годах в авиационных кругах США, Великобритании, Франции и СССР активно обсуждались проекты создания пассажирского сверхзвукового самолета с максимальной скоростью 2500—3000 км/ч, дальностью полета не менее 6—8 тысяч км. В ноябре 1962 года Франция и Великобритания подписали соглашение о совместной разработке и постройке «Конкорд» («Согласие»).

Создатели сверхзвукового самолёта.

В Советском Союзе созданием сверхзвукового самолета занималось конструкторское бюро академика Андрея Туполева. На предварительном заседании КБ в январе 1963 года Туполев заявил:
«Размышляя о будущем авиаперевозок людей с одного континента на другой, приходишь к однозначному выводу: сверхзвуковые воздушные лайнеры несомненно нужны, и я не сомневаюсь, что в жизнь они войдут…»

Ведущим конструктором проекта назначен сын академика — Алексей Туполев. С его ОКБ тесно сотрудничали более тысячи специалистов из других организаций. Созданию предшествовали обширные теоретические и экспериментальные работы, включавшие многочисленные испытания в аэродинамических трубах и натурных условиях при полетах аналога.

«Конкорд» и Ту-144.

Разработчикам пришлось поломать голову, чтобы найти оптимальную схему машины. Принципиально важна скорость проектируемого лайнера — 2500 или 3000 км/ч. Американцы, узнав, что «Конкорд» рассчитывается на 2500 км/ч, заявили, что всего на полгода позже выпустят свой пассажирский «Боинг-2707», выполненный из стали и титана. Только эти материалы без разрушительных последствий выдерживали нагрев конструкции при соприкосновении с воздушным потоком на скоростях 3000 км/ч и выше.

Однако цельные стальные и титановые конструкции должны еще пройти серьезную технологическую и эксплуатационную проверку. На это уйдет много времени, и Туполев принимает решение строить сверхзвуковой самолет из дюралюминия, в расчете на скорость 2500 км/ч. Американский проект «Боинга» впоследствии был вообще закрыт.

В июне 1965 года модель показали на ежегодном авиасалоне в Париже. «Конкорд» и Ту-144 оказались поразительно похожими друг на друга. Советские конструкторы говорили — ничего удивительного: общая форма определяется законами аэродинамики и требованиями, предъявляемыми к определенному типу машин.

Форма крыла сверхзвукового самолета.

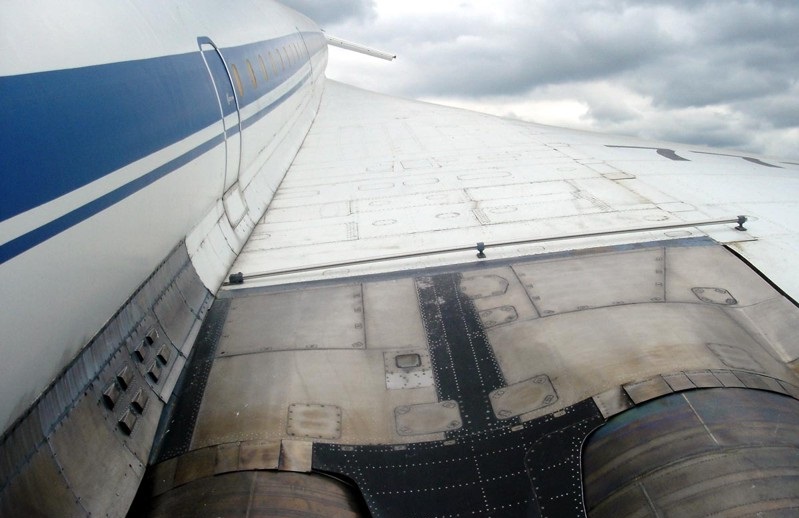

Но какой должна быть форма крыла? Остановились на тонком треугольном крыле с очертанием переднего края в виде буквы «8». Бесхвостая схема — неизбежная при такой конструкции несущей плоскости — делала сверхзвуковой лайнер устойчивым и хорошо управляемым на всех режимах полета. Четыре двигателя находились под фюзеляжем, поближе к оси.

Топливо размещено в кессонных крыльевых баках. Балансировочные баки, расположенные в задней части фюзеляжа и наплывах крыла, предназначены, чтобы изменять положение центра тяжести во время перехода от дозвуковой скорости полета к сверхзвуковой. Нос сделали острым и гладким. Но как в таком случае обеспечить пилотам передний обзор? Выход нашли — «кланяющийся нос». Фюзеляж круглого сечения имел носовой обтекатель кабины экипажа, отклоняющийся вниз под углом 12 градусов в условиях взлета и на 17 градусов при посадке.

Сверхзвуковой самолёт поднимается в небо.

Впервые сверхзвуковой самолет поднимается в небо в последний день 1968 года. Машиной управлял летчик-испытатель Э.Елян. Как самолет пассажирского назначения он первый в мире преодолел скорость звука в начале июня 1969 года, находясь на высоте 11 километров. Вторую скорость звука (2М) сверхзвуковой самолет взял в середине 1970 года, находясь на высоте 16.3 километра. Сверхзвуковой самолет вобрал в себя множество нововведений конструкторского и технического плана. Здесь хочется отметить такое решение как переднее горизонтальное оперение.

При использовании ПГО улучшалась маневренность полета и гасилась скорость при заходе на посадку. Отечественный сверхзвуковой самолет мог эксплуатироваться с двух десятков аэропортов, тогда как франко-английский «Конкорд», имея большую скорость при посадке, мог сесть только в сертифицированном аэропорту. Конструкторы КБ Туполева провели колоссальную работу. Взять, к примеру, натурные испытания крыла. Они проходили на летающей лаборатории - МиГ-21И, переделанного специально под испытания конструкции и оборудования крыла будущего сверхзвукового самолета.

Развитие и модификация.

Работы по развитию базовой конструкции "044" шли в двух направлениях: создание нового экономичного бесфорсажного ТРД типа РД-36-51 и значительное улучшение аэродинамики и конструкции сверхзвукового самолета. Результатом этого должно было стать выполнение требований по дальности сверхзвукового полета. Решение комиссии Совета Министров СССР по варианту сверхзвукового самолета с РД-36-51 было принято в 1969 году. Одновременно по предложению МАП - МГА принимается решение, до момента создания РД-36-51 и установки их на сверхзвуковой самолет, о строительстве шести сверхзвуковых самолетов с НК-144А с уменьшенными удельными расходами топлива.

Конструкцию серийных сверхзвуковых самолетов с НК-144А предполагалось значительно модернизировать, провести значительные изменения в аэродинамике, получив на крейсерском сверхзвуковом режиме Кмакс более 8. Эта модернизация должна была обеспечить выполнение требований первого этапа по дальности (4000-4500 км), в дальнейшем предполагался переход в серии на РД-36-51.

Строительство модернизированного сверхзвукового самолета.

Строительство предсерийного модернизированного Ту-144 ("004) началось на ММЗ "Опыт" в 1968 году. По расчетным данным с двигателями НК-144 (Ср=2,01) предполагаемая сверхзвуковая дальность должна была составлять 3275 км, а с НК-144А (Ср=1,91) превысить 3500 км. С целью улучшения аэродинамических характеристик на крейсерском режиме М=2,2 изменили форму крыла в плане (стреловидность наплывной части по передней кромке уменьшили до 76°, а базовой увеличили до 57°) , форма крыла стала ближе к "готической".

По сравнению с "044", увеличилась площадь крыла, ввели более интенсивную коническую крутку концевых частей крыла. Однако самым важным нововведением по аэродинамике крыла стало изменение срединной части крыла, обеспечившее самобалансировку на крейсерском режиме с минимальными потерями качества, с учетом оптимизации по полетным деформациям крыла на этом режиме. Была увеличена длина фюзеляжа с учетом размещения 150 пассажиров, улучшена форма носовой части, что также положительно повлияло на аэродинамику.

В отличие от "044" каждую пару двигателей в парных мотогондолах с воздухозаборниками раздвинули, освободив от них нижнюю часть фюзеляжа, разгрузив его от повышенных температурных и вибрационных нагрузок, при этом изменили нижнюю поверхность крыла в месте расчетной области поджатия потока, увеличили щель между нижней поверхностью крыла и верхней поверхностью воздухозаборника - все это позволило интенсивней использовать эффект поджатия потока на входе в воздухозаборники на Кмакс, чем это удалось получить на "044".

Новая компоновка мотогондол потребовала изменений по шасси: основные стойки шасси разместили под мотогондолами, с уборкой их внутрь между воздушными каналами двигателей, перешли к восьмиколесной тележке, изменилась также схема уборки носовой стойки шасси. Важным отличием "004" от "044" стало внедрение переднего многосекционного убирающегося в полете крылышка-дестабилизатора, выдвигавшегося из фюзеляжа на взлетно-посадочных режимах, и позволявшего обеспечивать требуемую балансировку при отклоненных элевонах-закрылках. Доработки конструкции, увеличение коммерческой нагрузки и запаса топлива привели к возрастанию взлетной массы, которая превысила 190 тонн (для "044" - 150 тонн).

Предсерийный Ту-144.

Строительство предсерийного сверхзвукового самолета № 01-1 (бортовой № 77101) завершилось в начале 1971 года, 1 июня 1971 года совершил первый полет. По программе заводских испытаний машина выполнила 231 полет, продолжительностью 338 часов, из них 55 часов летал на сверхзвуке. На этой машине отрабатывались комплексные вопросы взаимодействия силовой установки на различных режимах полета.

20 сентября 1972 года машина совершила перелет по трассе Москва-Ташкент, при этом маршрут был пройден за 1 час 50 минут, крейсерская скорость во время полета достигала 2500 км/ч. Предсерийная машина стала основой для развертывания серийного производства на Воронежском авиационном заводе (ВАЗ), которому решением правительства было поручено освоение в серии сверхзвукового самолета.

Первый полет серийного Ту-144.

Первый полет серийного сверхзвукового самолета № 01-2 (бортовой № 77102) с двигателями НК-144А состоялся 20 марта 1972 года. В серии, по результатам испытаний предсерийной машины, была откорректирована аэродинамика крыла и еще раз несколько увеличена его площадь. Взлетная масса в серии достигла 195 тонн. Удельный расход топлива НК-144А к моменту эксплуатационных испытаний серийных машин намеревались довести до за счет оптимизации сопла двигателя до 1,65-1,67 кг/кгс час, а в дальнейшем до 1,57 кг/кгс час, при этом дальность полета должна была увеличиться до 3855-4250 км и 4550 км соответственно.

Реально смогли достичь к 1977 году в ходе испытаний и доводок серии Ту-144 и НК-144А Ср=1,81 кг/ кгс час на крейсерском сверхзвуковом режиме тяги 5000 кгс, Ср=1,65 кг/кгс час на взлетном форсажном режиме тяги 20000 кгс, Ср=0,92 кг/кгс час на крейсерском дозвуковом режиме тяги 3000 кгс и на максимальном форсажном режиме на трансзвуковом режиме получили 11800 кгс. Обломок сверхзвукового самолета.

Первый этап испытаний.

За короткий период времени в строгом соответствии с программой было выполнено 395 полетов с общим налетом 739 часов, в том числе более 430 часов на сверхзвуковых режимах.

Второй этап испытаний.

На втором этапе эксплуатационных испытаний в соответствии с совместным приказом министров авиационной промышленности и гражданской авиации от 13 сентября 1977 года № 149-223 происходило более активное подключение средств и служб гражданской авиации. Была образована новая комиссия по проведению испытаний, которую возглавил заместитель министра гражданской авиации Б.Д. Грубий. Решением комиссии, затем подтвержденным совместным приказом от 30 сентября — 5 октября 1977 года, были назначены экипажи для проведения эксплуатационных испытаний:
Первый экипаж: летчики Б.Ф. Кузнецов (Московское транспортное управление ГА), С.Т. Агапов (ЖЛИиДБ), штурман С.П. Храмов (МТУ ГА), бортинженеры Ю.Н. Аваев (МТУ ГА), Ю.Т. Селиверстов (ЖЛИиДБ), ведущий инженер С.П. Авакимов (ЖЛИиДБ).
Второй экипаж: летчики В.П. Воронин (МГУ ГА), И.К. Ведерников (ЖЛИиДБ), штурман А.А. Сенюк (МТУ ГА), бортинженеры Е.А. Требунцов (МТУ ГА) и В.В. Соломатин (ЖЛИиДБ), ведущий инженер В.В. Исаев (ГосНИИГА).
Третий экипаж: летчики М.С. Кузнецов (ГосНИИГА), Г.В. Воронченко (ЖЛИиДБ), штурман В.В. Вязигин (ГосНИИГА), бортинженеры М.П. Исаев (МТУ ГА), В.В. Соломатин (ЖЛИиДБ), ведущий инженер В.Н. Поклад (ЖЛИиДБ).
Четвертый экипаж: летчики Н.И. Юрсков (ГосНИИГА), В.А. Севанькаев (ЖЛИиДБ), штурман Ю.А. Васильев (ГосНИИГА), бортинженер В.Л. Венедиктов (ГосНИИГА), ведущий инженер И.С. Майборода (ГосНИИГА).

До начала испытаний была проведена большая работа по рассмотрению всех полученных материалов с целью использования их «для зачета» выполнения конкретных требований. Однако, несмотря на это, отдельные специалисты гражданской авиации настаивали на выполнении «Программы эксплуатационных испытаний сверхзвукового самолета», разработанной в ГосНИИГА еще в 1975 году под руководством ведущего инженера А.М.Тетерюкова. Эта программа требовала по сути, повторения уже ранее выполненных полетов в объеме 750 полетов (1200 летных часов) на трассах МГА.

Общий объем эксплуатационных полетов и испытаний по обоим этапам составят 445 полетов с налетом 835 часов, из них 475 часов на сверхзвуковых режимах. Выполнено 128 парных рейсов на маршруте Москва-Алма-Ата.

Заключительный этап.

Заключительный этап испытаний не был напряженным с технической точки зрения. Ритмичная работа по расписанию обеспечивалась без серьезных сбоев и крупных дефектов. Инженерный и технический составы «развлекались», проводя оценки бытового оборудования, готовясь к пассажирским перевозкам. Подключенные к испытаниям стюардессы и соответствующие специалисты ГосНИИГА стали проводить наземные тренировки для отработки технологии обслуживания пассажиров в полете. Были проведены т.н. «розыгрыши» и два технических рейса с пассажирами.

«Розыгрыш» был проведен 16 октября 1977 с полным моделированием цикла регистрации билетов, оформления багажа, посадки пассажиров, полета реальной продолжительности, высадки пассажиров, оформления багажа в аэропорту назначения. От «пасса- жиров» (лучших работников ОКБ, ЖЛИиДБ, ГосНИИГА и других организаций) отбою не было. Рацион питания в «полете» был на высшем уровне, поскольку утверждался по меню первого класса, все получили большое удовольствие. «Розыгрыш» позволил уточнить многие важные элементы и детали обслуживания пассажиров.

20 и 21 октября 1977 года были выполнены два технических рейса по трассе Москва-Алма-Ата с пассажирами. В качестве первых пассажиров выступали работники многих организаций, которые принимали непосредственное участие в создании и испытаниях сверхзвукового самолета. Сегодня даже трудно представить атмосферу на борту: там царило чувство радости и гордости, большая надежда на развитие на фоне первоклассного обслуживания, к которому технические люди абсолютно не приучены. В первых полетах на борту были все руководители головных институтов и организаций.

Дорога для пассажирских перевозок открыта.

Технические рейсы прошли без серьезных замечаний и показали полную готовность сверхзвукового самолета и всех наземных служб к регулярным перевозкам. 25 октября 1977 года министром гражданской авиации СССР Б.П. Бугаевым и министром авиационной промышленности СССР В.А. Казаковым был утвержден основной документ: «Акт по результатам эксплуатационных испытаний сверхзвукового самолета с двигателями НК-144» с положительным заключением и выводами.

На основании представленных таблиц соответствия Ту-144 требованиям Временных норм летной годности гражданских Ту-144 СССР, полного объема представленной доказательной документации, включающей акты по государственным и эксплуатационным испытаниям, 29 октября 1977 года председатель Госавиарегистра СССР И.К. Мулкиджанов утвердил заключение и подписал первый в СССР сертификат летной годности типа № 03-144 на сверхзвуковой самолет с двигателями НК-144А.

Дорога для пассажирских перевозок открыта.

Это сообщение отредактировал SESHOK - 6.01.2017 - 18:04

Сверхзвуковой самолет мог садиться и взлетать в 18 аэропортах СССР, в то время как Конкорду, чья взлётно-посадочная скорость была на 15% выше, для каждого аэропорта требовался отдельный сертификат на посадку.

Второй серийный экземпляр сверхзвукового самолета.

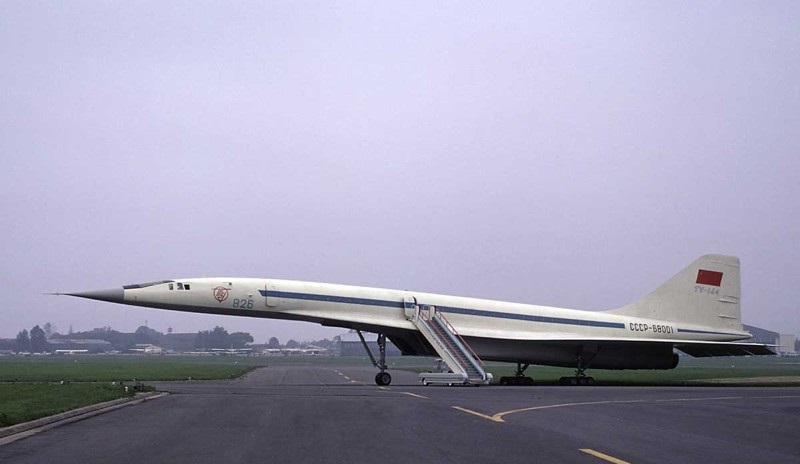

В июне 1973 года во Франции состоялся 30-й Международный парижский авиасалон. Огромным был интерес, вызванный советским лайнером Ту-144 — первым в мире сверхзвуковым самолетом. 2 июня тысячи посетителей авиасалона в пригороде Парижа Ле-Бурже наблюдали за выходом на взлетную полосу второго серийного экземпляра сверхзвукового самолета. Рев четырех двигателей, мощный разбег — и вот уже машина в воздухе.

Острый нос лайнера выпрямился и нацелился в небо. Сверхзвуковой «Ту», ведомый капитаном Козловым, совершал над Парижем свой первый демонстрационный полет: набрав необходимую высоту, машина ушла за горизонт, потом вернулась и сделала круг над аэродромом.

Полет проходил в нормальном режиме, никаких технических неполадок не отмечено.
На следующий день советский экипаж решил показать все, на что способен новый.

Катастрофа во время демонстрации.

Солнечное утро 3 июня, казалось, не предвещало беды. Поначалу все шло по плану, — зрители, задрав головы, дружно аплодировали. Сверхзвуковой самолет, показав «высший класс», пошел на снижение. В этот момент в воздухе появился французский истребитель «Мираж» (как впоследствии выяснилось, он проводил съемку аэрошоу). Столкновение казалось неизбежным. Чтобы не врезаться в аэродром и зрителей, командир экипажа принял решение подняться выше и потянул штурвал на себя.

Однако высота уже была потеряна, создались большие нагрузки на конструкцию; в результате правое крыло треснуло и отвалилось. Там начался пожар, и через несколько секунд пылающий сверхзвуковой самолет устремился к земле. Страшное приземление произошло на одной из улиц парижского пригорода Гусенвилля. Гигантская машина, круша все на своем пути, рухнула на землю и взорвалась. Весь экипаж — шесть человек — и восемь французов на земле погибли. Пострадал и Гусенвилль — разрушено несколько зданий.

Что привело к трагедии? По мнению большинства экспертов, причиной катастрофы стала попытка экипажа сверхзвукового самолета уйти от столкновения с «Миражом». При заходе на посадку «Ту» попал в спутную струю от французского истребителя «Мираж».

На фотографии подпись первого космонавта высадившегося на луну Нила Армстронга, летчика космонавта Георгия Тимофеевича Берегового и всех погибших членов экипажа. Сверхзвуковой самолет № 77102 разбился во время демонстрационного полета на авиасалоне в Ле Бурже.

Все 6 членов экипажа (заслуженный летчик-испытатель Герой Советского Союза М.В.Козлов, летчик-испытатель В.М.Молчанов, штурман Г.Н.Баженов, заместитель главного конструктора, инженер генерал-майор В.Н.Бендеров, ведущий инженер Б.А.Первухин и бортинженер А.И.Дралин) погибли.

По мнению работников ОКБ А.Н.Туполева, причина катастрофы была в подключении неотлаженного аналогового блока системы управления, приведшего к выходу на разрушающую перегрузку.
По словам лётчиков, внештатные ситуации происходили практически в каждом полёте. 23 мая 1978 года произошло второе крушение сверхзвукового самолета. Улучшенный опытный вариант лайнера, Ту-144Д (№ 77111) после возгорания топлива в зоне мотогондолы 3-ей силовой установки из-за разрушения топливопровода, задымления в кабине и отключения экипажем двух двигателей совершил вынужденную посадку на поле у деревни Ильинский Погост, неподалеку от города Егорьевска.

После приземления через форточку кабины экипажа покинули лайнер командир экипажа В. Д. Попов, второй пилот Э. В. Елян и штурман В. В. Вязигин. Находившиеся в салоне инженеры В. М. Кулеш, В. А. Исаев, В. Н. Столповский покинули лайнер через переднюю входную дверь. Бортинженеры О. А. Николаев и В. Л. Венедиктов оказались зажатыми на рабочем месте деформировавшимися при посадке конструкциями и погибли. (Отклоненный носовой обтекатель коснулся грунта первым, сработал как нож бульдозера, набирая землю, и провернулся под живот, войдя в фюзеляж.) 1 июня 1978 года Аэрофлот навсегда прекратил сверхзвуковые пассажирские рейсы.

Совершенствование сверхзвукового самолета.

Работы над совершенствованием сверхзвукового самолета продолжались еще несколько лет. Выпущено пять серийных самолетов; еще пять находились в процессе постройки. Разработана новая модификация — Ту-144Д (дальний). Однако выбор нового двигателя (более экономичного), РД-36-51, потребовал значительной перепланировки самолета, особенно энергетической установки. Серьезные конструктивные пробелы в этой области привели к задержке выпуска нового лайнера. Лишь в ноябре 1974 года серийный Ту-144Д (бортовой номер 77105) поднялся в воздух, а спустя девять (!) лет после своего первого полета, 1 ноября 1977 года, сверхзвуковой самолет получил свидетельство летной годности.

В тот же день открыты пассажирские рейсы. За свою недолгую эксплуатацию лайнеры перевезли 3194 пассажира. 31 мая 1978 года полеты прекращены: на одном из серийных Ту-144Д возник пожар, и лайнер потерпел катастрофу, разбившись при вынужденной посадке.
Катастрофы в Париже и Егорьевске привели к тому, что интерес к проекту со стороны государства уменьшился. С 1977 по 1978 год было выявлено 600 неполадок. В результате уже в 80-х годах сверхзвуковой самолет решено снять, объяснив это «плохим влиянием на здоровье людей при переходе звукового барьера». Тем не менее четыре из пяти находившихся в производстве Ту-144Д все же были достроены.

В дальнейшем они базировались в Жуковском и поднимались в воздух в качестве летающих лабораторий. Всего было построено 16 сверхзвуковых самолетов (в том числе и в дальней модификации), совершивших в общей сложности 2556 вылетов. К середине 90-х годов из них сохранилось десять: четыре в музеях (Монино, Казань, Куйбышев, Ульяновск); один остался на заводе в Воронеже, где построен; еще один находился в Жуковском вместе с четырьмя Ту-144Д.

Впоследствии Ту-144Д использовался только для грузовых перевозок между Москвой и Хабаровском. В общей сложности, сверхзвуковой самолет совершил 102 рейса под флагом Аэрофлота, из них 55 — пассажирских (было перевезено 3 194 пассажира).
Позже сверхзвуковые самолеты совершали только испытательные полеты и несколько полетов с целью установления мировых рекордов.

Завершающая
Отсюда

На Ту-144ЛЛ были установлены двигатели НК-32 в связи с отсутствием пригодных к эксплуатации НК-144 или РД-36-51, аналогичные используемым на Ту-160, разнообразные датчики и испытательная контрольно-записывающая аппаратура.

Всего было построено 16 лайнеров Ту-144, которые совершили в общей сложности 2 556 вылетов и налетали 4 110 часов (среди них больше всего, 432 часа, налетал борт 77144). Постройка ещё четырёх лайнеров так и не была закончена.
