Всем привет, хотел бы поделиться с вами, что бывает когда подводят наши братья китайцы и о том как я звезде-гирлянде дал вторую жизнь cool.gif

26 фото и 1 видео

Новая жизнь новогодней гирлянды

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Короб
28.12.2016 - 07:33
Статус: Offline


Приколист

Регистрация: 31.07.11
Сообщений: 213
Решил я под новый год тут заказать звезду на елку, для новогоднего настроения, так сказать! Выбрал на али вот такое дело за 250 деревянных

Новая жизнь новогодней гирлянды

[^]
Короб
28.12.2016 - 07:34
Статус: Offline


Приколист

Регистрация: 31.07.11
Сообщений: 213
Через месяц как водится пришла посылка, но радость моя продлилась два дня, вот собственно почему:

Новая жизнь новогодней гирлянды

[^]
Короб
28.12.2016 - 07:34
Статус: Offline


Приколист

Регистрация: 31.07.11
Сообщений: 213
И вот

Новая жизнь новогодней гирлянды

[^]
Короб
28.12.2016 - 07:35
Статус: Offline


Приколист

Регистрация: 31.07.11
Сообщений: 213
И вот. Открыл спор с продавцом, вернул деньги, мало того что сгорели лампочки, поплавился корпус, так и просто звезда ширпотреп оказалась, я думал хоть светодиоды будут, они же впихнули в тесный корпус лампочки, греющие как хрен знает что, а что бы все это дело тут же не сгорело, каким то образом сделали пульсацию лампочек рандомную, каким не знаю, никаких платблоковпитанияконтроллеров найдено при обыске не было, только лампочки, провода и корпус, думаю в каждой лампочке был какой то прерыватель… Короче пульсировало так, что людям с эпилепсией луче не смотреть на такое faceoff.gif

Это сообщение отредактировал Короб - 28.12.2016 - 07:40

Новая жизнь новогодней гирлянды

[^]
Короб
28.12.2016 - 07:35
Статус: Offline


Приколист

Регистрация: 31.07.11
Сообщений: 213

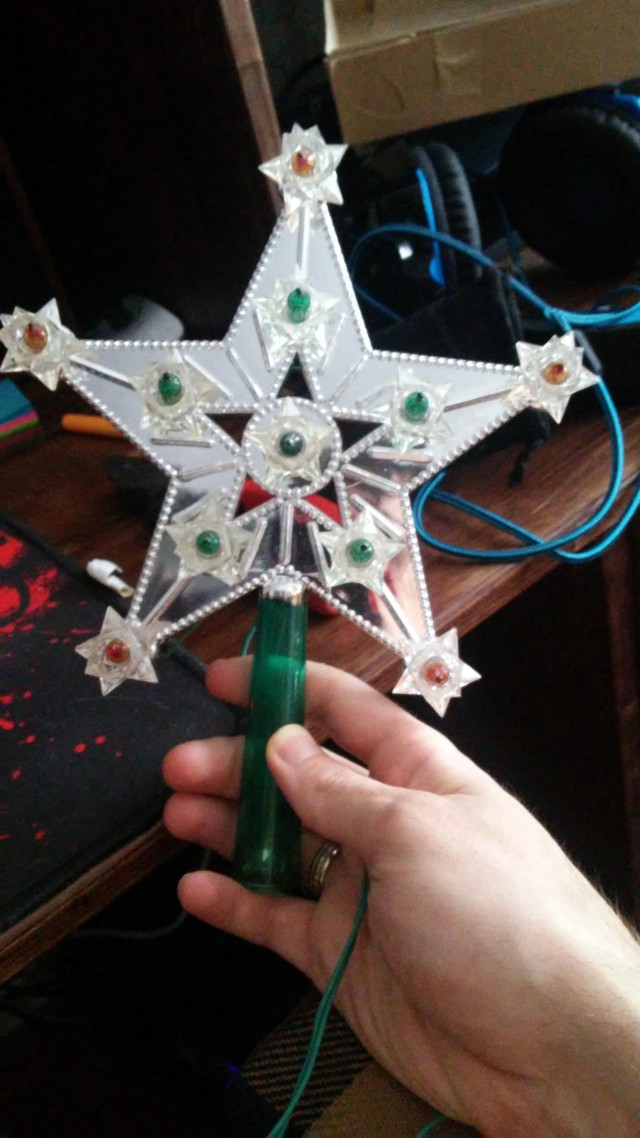

До нового года пять дней, желания тратить кучу денег на новую звезду нет, да и искать ее по городу не охота, поэтому было принято решение стряхнуть пыль с паяльника и вдохнуть новую жизнь вот в такую советскую красавицу

Новая жизнь новогодней гирлянды

[^]
Короб
28.12.2016 - 07:36
Статус: Offline


Приколист

Регистрация: 31.07.11
Сообщений: 213
Лампочки на ней не айс, будем менять

Новая жизнь новогодней гирлянды

[^]
Короб
28.12.2016 - 07:36
Статус: Offline


Приколист

Регистрация: 31.07.11
Сообщений: 213
Вот такое аккуратное соединение, оно последовательное, что для светодиодов в моем случае не пойдет, все это дело срезаем

Новая жизнь новогодней гирлянды

[^]
Короб
28.12.2016 - 07:37
Статус: Offline


Приколист

Регистрация: 31.07.11
Сообщений: 213
Ищем необходимые светодиоды, решил взять семицветные, с контроллером в каждом светодиоде, сложный алгоритм

Новая жизнь новогодней гирлянды

[^]
Короб
28.12.2016 - 07:37
Статус: Offline


Приколист

Регистрация: 31.07.11
Сообщений: 213
И медленная смена цветов

Новая жизнь новогодней гирлянды

[^]
Короб
28.12.2016 - 07:38
Статус: Offline


Приколист

Регистрация: 31.07.11
Сообщений: 213
Так как использовать для питания я решил блок зарядки телефонной с выходом USB (5v 850 mA), то нам понадобятся резисторы, через онлайн калькулятор узнаем, что нужны резисторы на 82 Ома, решил не заморачиваться и взял на 100 Ом

Это сообщение отредактировал Короб - 28.12.2016 - 07:54

Новая жизнь новогодней гирлянды

[^]
Короб
28.12.2016 - 07:38
Статус: Offline


Приколист

Регистрация: 31.07.11
Сообщений: 213
Вот такой оригинальный разъем для установки лампочек, честно говоря вещь прикольная была придумана советскими инженерами, в ней даже менять ничего не нужно под светодиоды, оставляем все так

Новая жизнь новогодней гирлянды

[^]
Короб
28.12.2016 - 07:39
Статус: Offline


Приколист

Регистрация: 31.07.11
Сообщений: 213
Само гнездо

Новая жизнь новогодней гирлянды

[^]
Короб
28.12.2016 - 07:40
Статус: Offline


Приколист

Регистрация: 31.07.11
Сообщений: 213

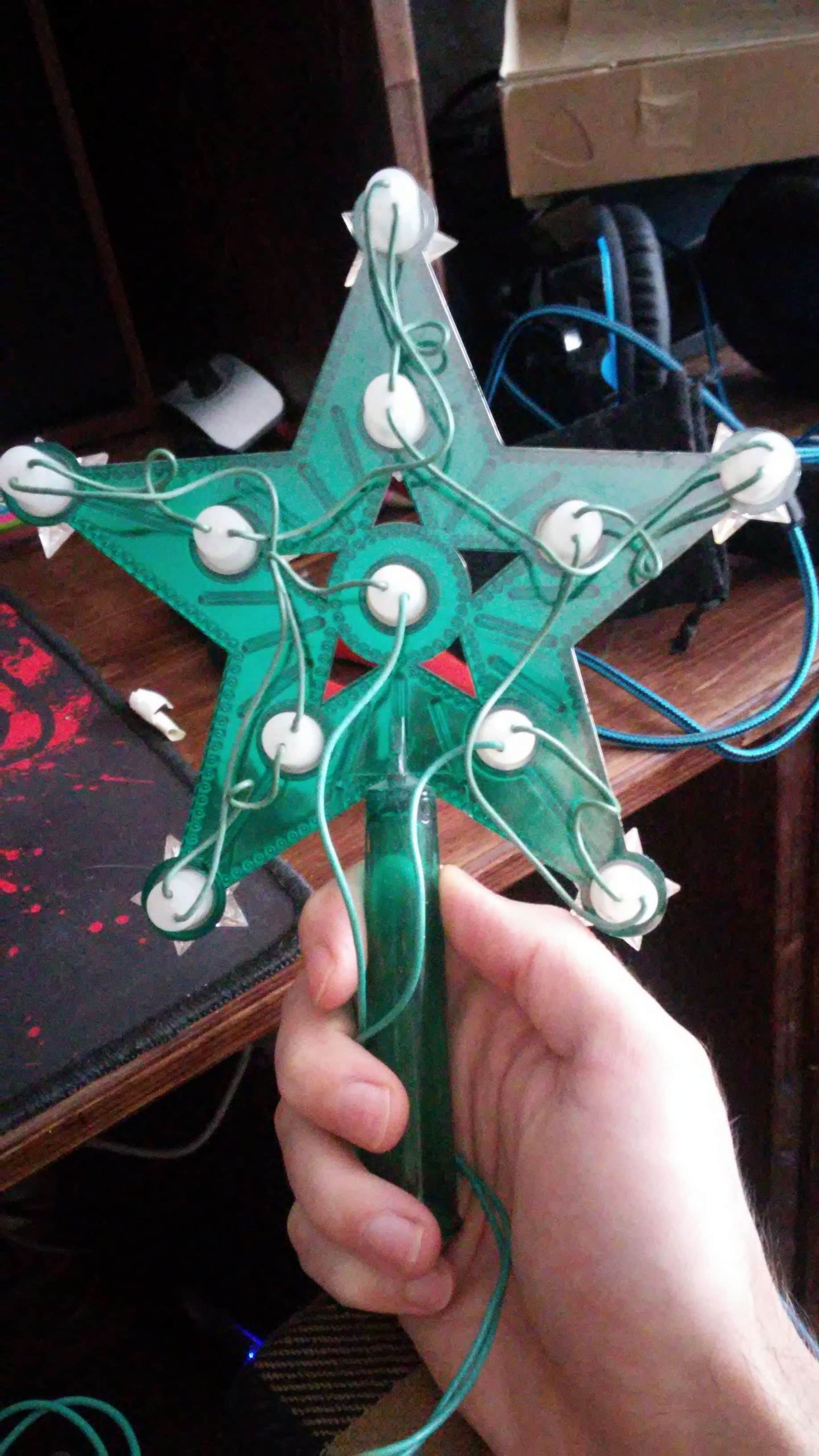

А вот с начинкой на обратной стороне звезды придется попотеть, срезаем старое соединение, лудим, в пайке я не мастер, скажем прямо, но старался изо всех сил gigi.gif

Новая жизнь новогодней гирлянды

[^]
Короб
28.12.2016 - 07:41
Статус: Offline


Приколист

Регистрация: 31.07.11
Сообщений: 213

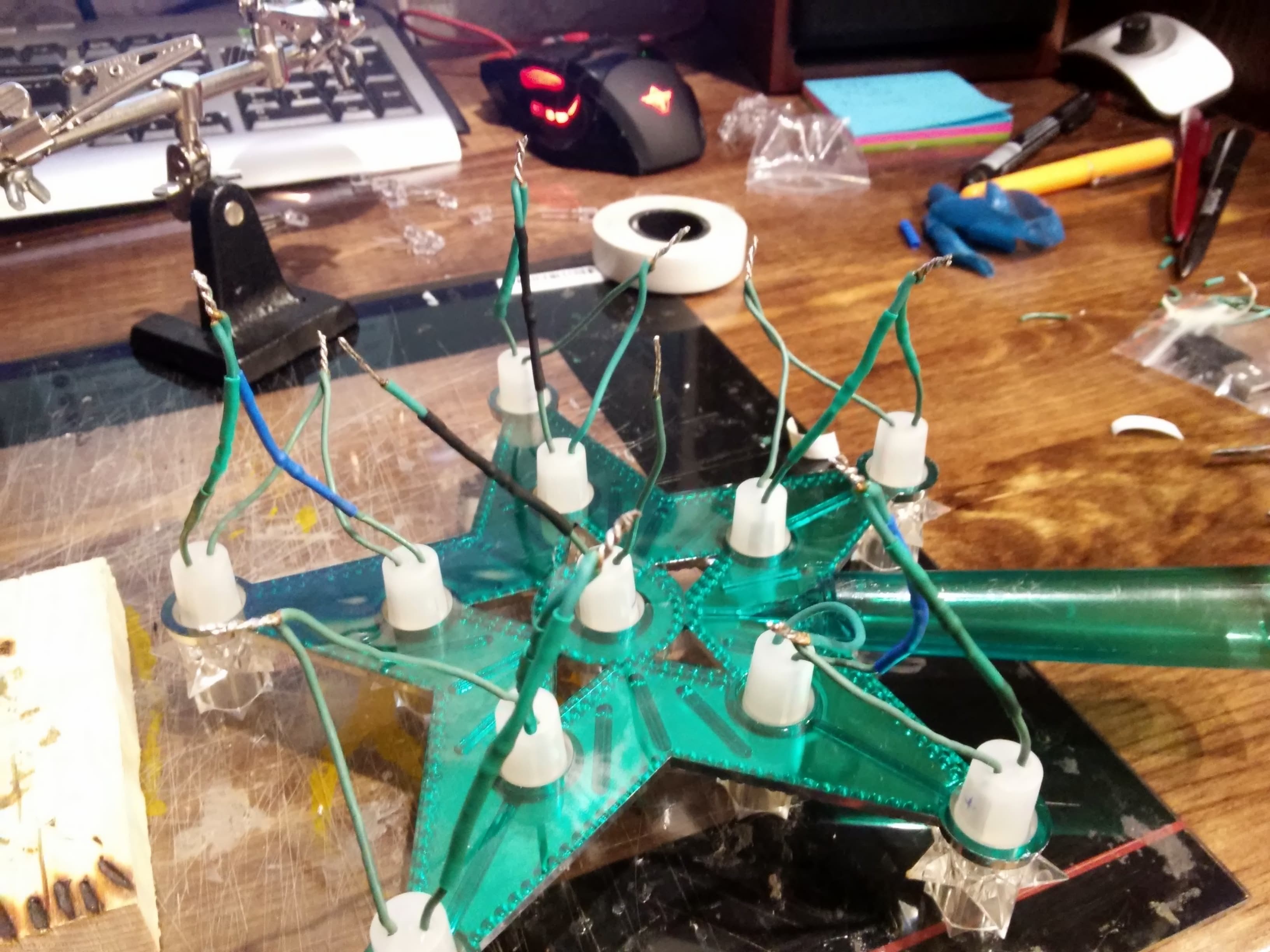

Подпаиваем кусочки проводов к резистору со стороны плюса (кстати информации не нашел, все-же с какой стороны правильней подключать резистор к светодиоду, к катоду или аноду? Или разницы в этом нет…)

Новая жизнь новогодней гирлянды

[^]
Короб
28.12.2016 - 07:41
Статус: Offline


Приколист

Регистрация: 31.07.11
Сообщений: 213

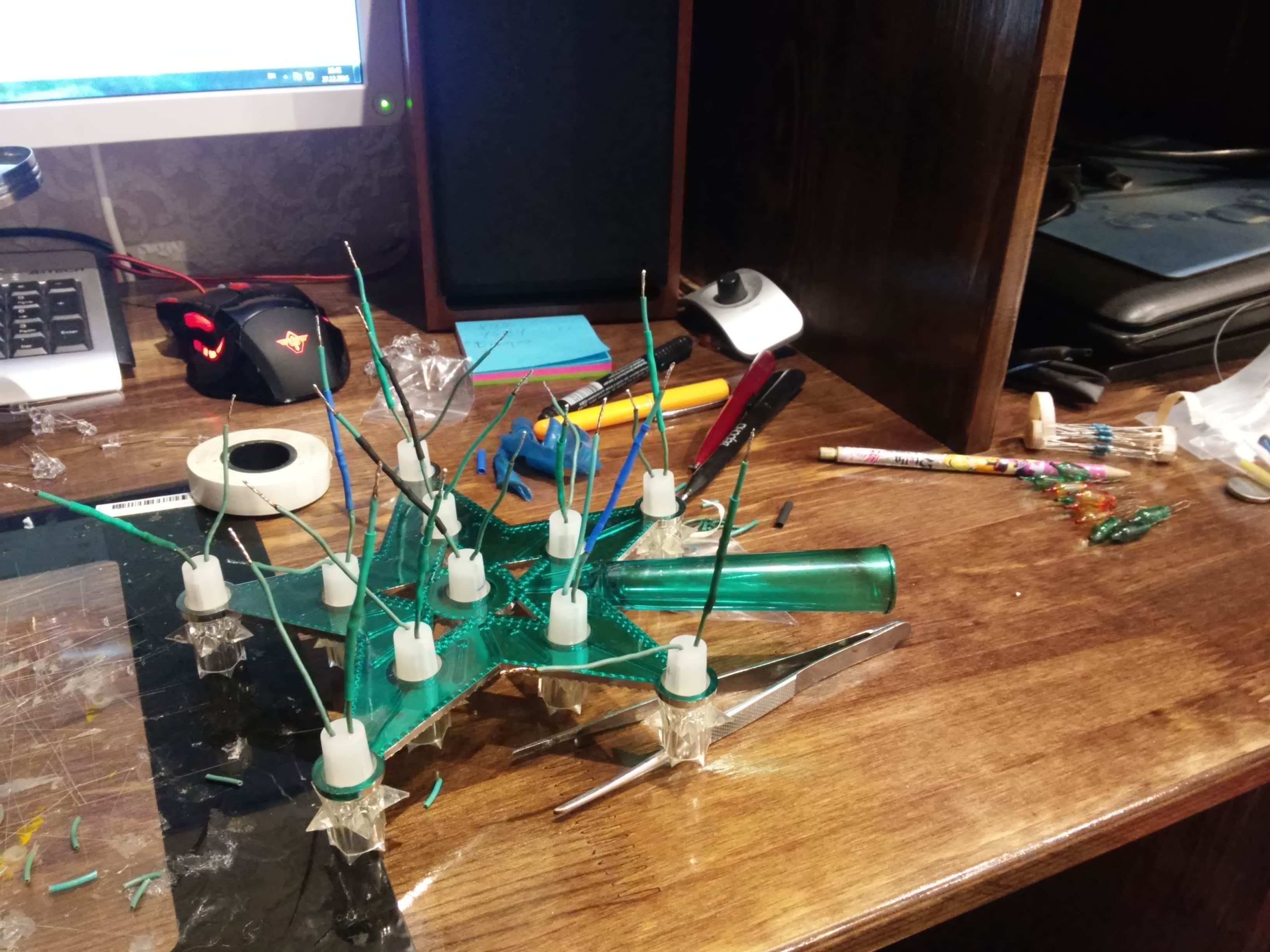

Получаем вот такую вот шляпу, можно было бы сделать все это и по короче, но так проще, так что сойдет

Новая жизнь новогодней гирлянды

[^]
Короб
28.12.2016 - 07:42
Статус: Offline


Приколист

Регистрация: 31.07.11
Сообщений: 213
Паяем паяем

Новая жизнь новогодней гирлянды

[^]
Короб
28.12.2016 - 07:42
Статус: Offline


Приколист

Регистрация: 31.07.11
Сообщений: 213
Последний рывок, адское занятьеце

Новая жизнь новогодней гирлянды

[^]
Короб
28.12.2016 - 07:42
Статус: Offline


Приколист

Регистрация: 31.07.11
Сообщений: 213
Ну вот и все, плюсы с сопротивлением готовы

Новая жизнь новогодней гирлянды

[^]
Короб
28.12.2016 - 07:43
Статус: Offline


Приколист

Регистрация: 31.07.11
Сообщений: 213
Скрываем все это дело под термоусадку, да да я затупил и забыл купить термоусадку одного цвета, пришлось использовать то, что есть lol.gif

Это сообщение отредактировал Короб - 28.12.2016 - 07:50

Новая жизнь новогодней гирлянды

[^]
Короб
28.12.2016 - 07:43
Статус: Offline


Приколист

Регистрация: 31.07.11
Сообщений: 213
Лудим минусы и ставим все по местам

Новая жизнь новогодней гирлянды

[^]
Короб
28.12.2016 - 07:44
Статус: Offline


Приколист

Регистрация: 31.07.11
Сообщений: 213
Старая добрая скрутка, может есть способ более аккуратный и эстетичный, ну да ладно, в общем соединяем плюсы к плюсам минусы к минусам, ведь для наших светодиодов необходимо параллельное соединение

Новая жизнь новогодней гирлянды

[^]
Короб
28.12.2016 - 07:45
Статус: Offline


Приколист

Регистрация: 31.07.11
Сообщений: 213
Теперь то я знаю как Герберт Уэллс придумал свой роман, тоже поди звезду дома паял alik.gif

Это сообщение отредактировал Короб - 28.12.2016 - 07:45

Новая жизнь новогодней гирлянды

[^]
Короб
28.12.2016 - 07:46
Статус: Offline


Приколист

Регистрация: 31.07.11
Сообщений: 213
Соединяем все плюсы в один контакт, с минусами поступаем так же

Новая жизнь новогодней гирлянды

[^]
Короб
28.12.2016 - 07:46
Статус: Offline


Приколист

Регистрация: 31.07.11
Сообщений: 213
Изолируем всю эту порнуху термоусадкой, подпаиваем провод питания, и USB папу на другом краю провода, вставляем светодиоды и подгибаем ножки так же, как это было изначально с лампочками, самое важное не перепутать полярности dont.gif
