Рукожопства пост, или как говорят косплееры КРАФТ
Я как и многие наверное, ярый фанат саги STAR WARS. Всю свою сознательную жизнь я жду когда же эти умные дядьки в халатах изобретут световые мечи! Ждать сил больше нет mad.gif
Решил смастерить световой меч себе сам, как и каждый порядочный джедай.
Что из этого получилось судить вам.
Всего будет 36 наборов букв и пикселей

Световой меч Люка Скайуокера

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
SaLo919
2.12.2016 - 15:57
Статус: Offline


Весельчак

Регистрация: 10.08.12
Сообщений: 151
Для начала немножко истории. Джордж Лукас для создания первого светового меча великой саги, использовал фотовспышку GRAFLEX 3, можете погуглить.

Световой меч Люка Скайуокера

[^]
SaLo919
2.12.2016 - 15:59
Статус: Offline


Весельчак

Регистрация: 10.08.12
Сообщений: 151
Мне под руку попался только старый амортизатор от моей Ауди100, из которого я вынул внутренний цилиндр.
Разметил трубку для резки.

Световой меч Люка Скайуокера

[^]
SaLo919
2.12.2016 - 16:00
Статус: Offline


Весельчак

Регистрация: 10.08.12
Сообщений: 151
...

Световой меч Люка Скайуокера

[^]
SaLo919
2.12.2016 - 16:01
Статус: Offline


Весельчак

Регистрация: 10.08.12
Сообщений: 151
Для изготовления колечка взял лист стали из которого вырезал ленту.

Световой меч Люка Скайуокера

[^]
SaLo919
2.12.2016 - 16:02
Статус: Offline


Весельчак

Регистрация: 10.08.12
Сообщений: 151
Согнул металл так как мне надо. Но если присмотреться Круг получился не такой уж и красивый как хотелось бы.

Световой меч Люка Скайуокера

[^]
SaLo919
2.12.2016 - 16:04
Статус: Offline


Весельчак

Регистрация: 10.08.12
Сообщений: 151
С помощью газовой горелки разогрел сталь до красна, и с двух сторон ударил шариком от подшипника

Световой меч Люка Скайуокера

[^]
SaLo919
2.12.2016 - 16:04
Статус: Offline


Весельчак

Регистрация: 10.08.12
Сообщений: 151
Получилась идеальная окружность

Световой меч Люка Скайуокера

[^]
SaLo919
2.12.2016 - 16:06
Статус: Offline


Весельчак

Регистрация: 10.08.12
Сообщений: 151
В ручке сделал пропил для крепления кольца, но для того что бы оно не выпало нужно его закрепить

Световой меч Люка Скайуокера

[^]
SaLo919
2.12.2016 - 16:07
Статус: Offline


Весельчак

Регистрация: 10.08.12
Сообщений: 151
Для крепления маленьких уголков я выбрал пайку, лудить сталь мне помогает флюс для пайки аллюминия.

Световой меч Люка Скайуокера

[^]
SaLo919
2.12.2016 - 16:08
Статус: Offline


Весельчак

Регистрация: 10.08.12
Сообщений: 151
Уголки припаяны, в них вставлен болтик который при затягивании крепко держит колечко.

Световой меч Люка Скайуокера

[^]
SaLo919
2.12.2016 - 16:09
Статус: Offline


Весельчак

Регистрация: 10.08.12
Сообщений: 151
Для сходства с оригиналом прикрутил бутафорский барашек.

Световой меч Люка Скайуокера

[^]
SaLo919
2.12.2016 - 16:12
Статус: Offline


Весельчак

Регистрация: 10.08.12
Сообщений: 151
В середине рукояти должно быть утолщение, что то вроде хомута опоясывающего ручку. Для имитации его я использовал трубу от пылесоса, которую залудил изнутри, для того что бы надёжно её припаять к ручке.

Световой меч Люка Скайуокера

[^]
SaLo919
2.12.2016 - 16:12
Статус: Offline


Весельчак

Регистрация: 10.08.12
Сообщений: 151
Ручка приобрела такой вид.

Световой меч Люка Скайуокера

[^]
SaLo919
2.12.2016 - 16:14
Статус: Offline


Весельчак

Регистрация: 10.08.12
Сообщений: 151

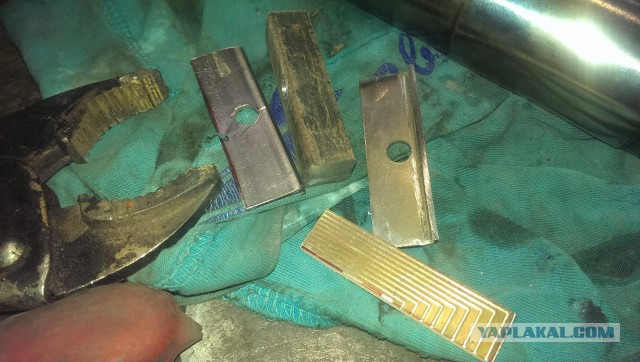

Для создания бутафорской панели включения я взял стальные уголки, квадрат и кусочек текстолита от какой то советской платы.

Световой меч Люка Скайуокера

[^]
SaLo919
2.12.2016 - 16:14
Статус: Offline


Весельчак

Регистрация: 10.08.12
Сообщений: 151
В сборе

Световой меч Люка Скайуокера

[^]
SaLo919
2.12.2016 - 16:15
Статус: Offline


Весельчак

Регистрация: 10.08.12
Сообщений: 151
Предварительно залудив кислотой припаиваю с помощью горелки к ручке будущего меча.

Световой меч Люка Скайуокера

[^]
SaLo919
2.12.2016 - 16:15
Статус: Offline


Весельчак

Регистрация: 10.08.12
Сообщений: 151
Очистил от лишнего олова.

Световой меч Люка Скайуокера

[^]
SaLo919
2.12.2016 - 16:17
Статус: Offline


Весельчак

Регистрация: 10.08.12
Сообщений: 151
Из болтика сделал ось, а из куска металла выпилил защёлку.

Световой меч Люка Скайуокера

[^]
SaLo919
2.12.2016 - 16:18
Статус: Offline


Весельчак

Регистрация: 10.08.12
Сообщений: 151
Ось защёлки - кусочек алюминия.

Световой меч Люка Скайуокера

[^]
SaLo919
2.12.2016 - 16:19
Статус: Offline


Весельчак

Регистрация: 10.08.12
Сообщений: 151
Этот кусочек алюминия расклепал с обеих сторон.

Световой меч Люка Скайуокера

[^]
SaLo919
2.12.2016 - 16:21
Статус: Offline


Весельчак

Регистрация: 10.08.12
Сообщений: 151
Для заглушки с торца меча опять пригодилась труба от пылесоса, она по диаметру идеально зашла в ручку. Трубу припаял к металлической шайбе.

Световой меч Люка Скайуокера

[^]
SaLo919
2.12.2016 - 16:21
Статус: Offline


Весельчак

Регистрация: 10.08.12
Сообщений: 151
Такая заглушка вышла, держится она на своём месте очень крепко, 100% сама не вылетит.

Световой меч Люка Скайуокера

[^]
SaLo919
2.12.2016 - 16:25
Статус: Offline


Весельчак

Регистрация: 10.08.12
Сообщений: 151
Люк Скайуокер носил свой меч на ремне, подвешивая его за кольцо. Потом уже в новых частях SW Лукас придумал специальное крепление на пояс всем рыцарям джедаям. Но я делаю меч из IV эпизода, поэтому мне необходимо подвесное кольцо.

Световой меч Люка Скайуокера

[^]
SaLo919
2.12.2016 - 16:25
Статус: Offline


Весельчак

Регистрация: 10.08.12
Сообщений: 151
Собственно вот так оно выглядит в оригинале.
