Как я приводил в чувство старый телефон

Многие тут выкладывают свои поделки и подделки на темы вроде «Как я мастерил роликовые коньки для тушканчика», или «Как я распилил и вынес новогоднюю ёлку в августе». Подумал, и решил, а чем моё рукожопное творчество хуже других. Ну, и по традиции, хотел бы с вами поделиться, дорогие ЯПовцы, своим талантом рукожопства. На сей раз в роли экспериментального выступил образец изделий, которые в своё время изготавливал французский оборонпром. Итак – сегодня будем приводить в чувство мобильный телефон SAGEM DMC830 (или одна из его разновидностей DMH121).
Скажу сразу, что очень люблю телефоны этой марки, поскольку они имеют много интересных особенностей для спецов, не зря ведь французская военщина замешана в этом деле. Для обычных пользователей, эти особенности не представляет никакого интереса. А вот в мастерских их не очень любили по причине трудной ремонтопригодности ввиду специфической схемы. Он или работает, или не работает.
Телефон планирую использовать в условиях плохого приёма сигнала (в наше время такое возможно ещё и как). Данные старые телефоны хороши тем, что изначально они разрабатывались с учётом того, что базовая вышка будет находится достаточно далеко, и при этом приём сигнала должен быть уверенным. Поэтому они лупашат с такой мощностью, где современные телефоны категорически отказываются ловить сигнал.

А старый телефон будет отлично работать, что в глухом лесу, что в подвале. По работе мне приходится часто оказываться там, где приём сигнала очень плохой, поэтому такой телефон очень пригодится. Тут многие пишут о вредности радиоволн, излучении. ИМХО, считаю, что если не злоупотреблять, болтая по несколько часов, как некоторые индивидуумы, то ничего страшного не будет, и мозг не зажарится, и не ослепнешь.
В моей коллекции сейчас около 50 телефонов SAGEM (это только тех, которые находятся в рабочем состоянии), а поломанных даже не считал сколько.

Этот аппарат мне достался в далёких 90-х годах, когда мобильных почти ни у кого не было, и это была диковинка. Родной аккумулятор имел ёмкость 900 мАч, и его хватало как раз на одни сутки. Для телефонов того времени это было нормой. Примерно через 5 лет эксплуатации, NiMH аккумулятор начал терять мощность, и его хватало только на полдня. И тогда было принято решение, заказать в одном из интернет магазинов LiIon аккумулятор. Ёмкость была такая же, как и у старого, но зато его можно было подзаряжать в любой момент, а не ждать полной разрядки. Через пару лет аккумулятор отправился на полку (для того, чтобы через много лет восстать из мёртвых). Его то мы и будем восстанавливать.

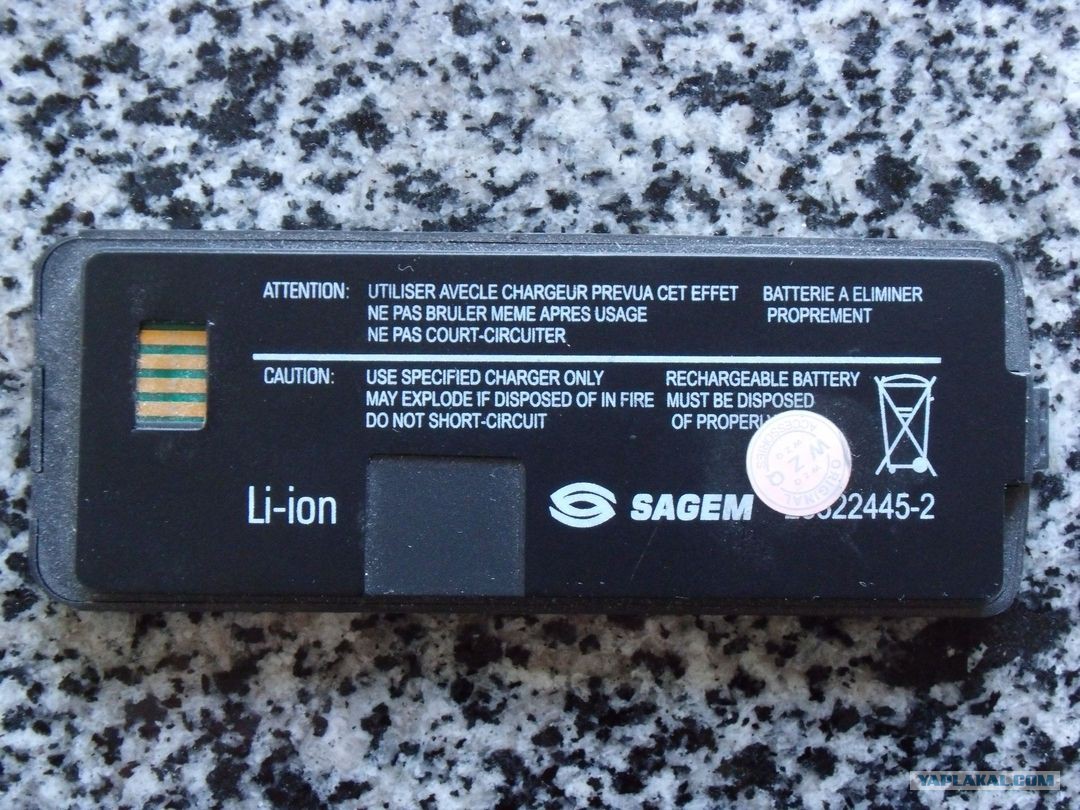

Бундесверовским складным ножиком был аккуратно взломан корпус аккумулятора, поскольку он был клееным, а не разборным на винтиках, как старый.
У китайских узкоглазых друзей был заказан аккумулятор от какой-то там игровой приставки, который отлично подходил по габаритам. Прислали его даже с прикольной маленькой отвёрточкой, точно как на фотке.

Чтобы разобрать его, потребовалось снять обёртку, где меня ожидали 2 сюрприза. Сюрприз первый: ёмкость оказалась не 2000, а всего 1850 мАч, о чём было напечатано прямо на банке. Второй сюрприз оказался приятнее: аккумулятор оказался в действительности настоящим Panasonic, на который хитрые китайцы просто наклеили другую этикетку поверх оригинальной.

Итак, батарея разобрана, выпаиваем синие нерабочие банки.

Хорошо, что вовремя заказал отличные жала к паяльнику, у тех же китайцев. Пайка с ними действительно превращается в сплошное удовольствие. Вспоминаю, как калечился со старыми жалами, так гримаса отвращения возникает. Ладно, поехали дальше.

Снимаем контроллер с нового аккумулятора, чтобы установить на место старого.

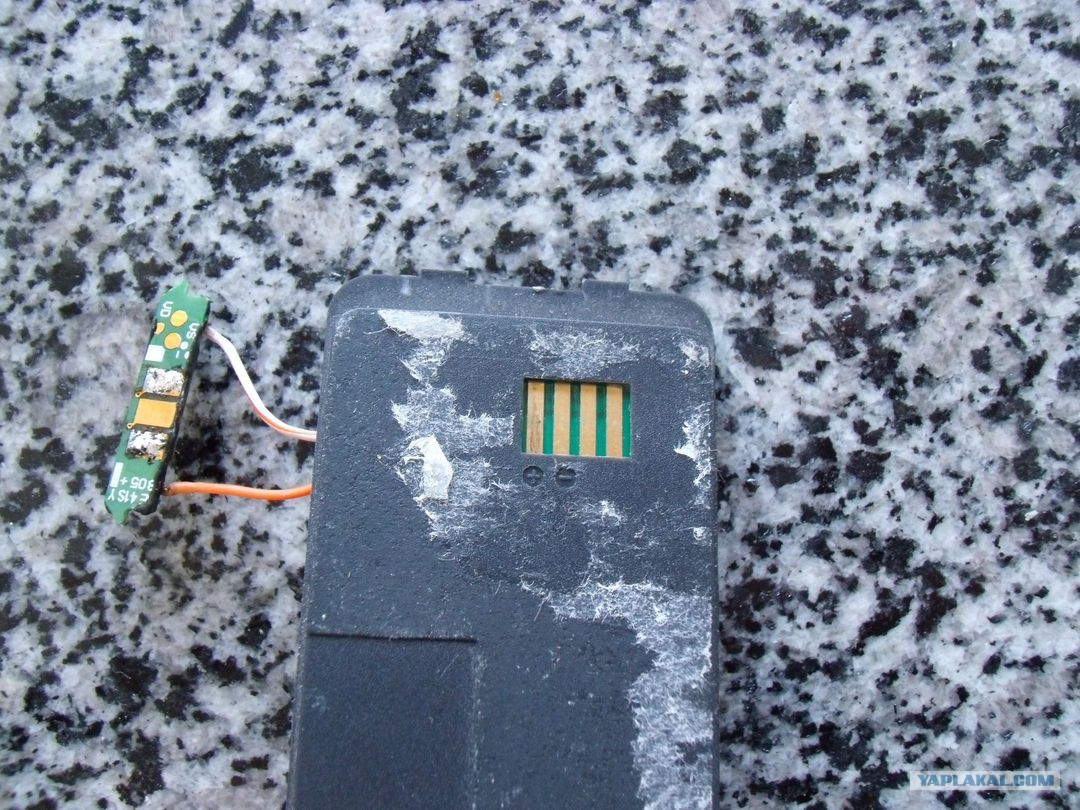

Контроллер пришлось снимать, поскольку схема контроллера завязана непосредственно с телефоном, что можете увидеть на фото. Два контакта – это питание, а два средних, это контроллер.

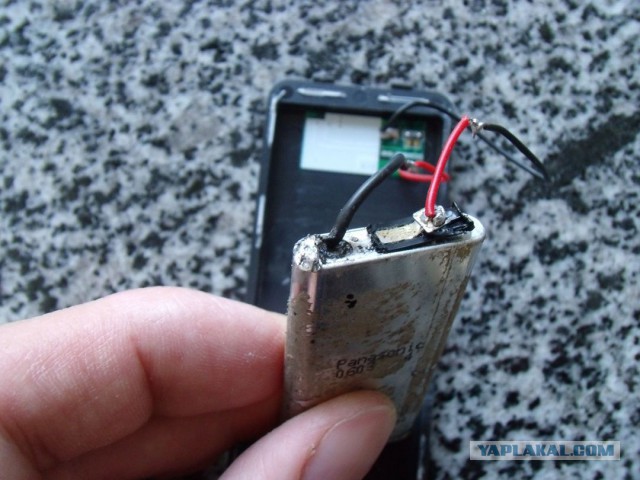

И тут вот тут вот, как назло, появилось западло… (стихами заговорил). При демонтаже платы контроллера, внезапно от алюминиевой банки отскочил контакт, который я имел неосторожность сильно дёрнуть.

Но мы ведь не ищем лёгких путей, правда? Недолго думая отправляюсь на радиобазар, где и раздобыл специальный флюс для пайки алюминия.
Это я хотел немного повымахиваться, и показать вам фото флюса на фоне моего вида из окна, какая там красотища. Но фотоаппарат наводил резкость и выдержку на панораму, а не на баллончик с флюсом (наверное он чем-то не понравился он ему).

Ну и я решил не выделываться, и сделал классическое фото на фоне стола.

Вот так стала выглядеть паяная банка. На удивление, провод припаялся достаточно крепко.

Теперь вот таким прибором перепроверяем плюсы и минусы, прозваниваем окончательно схему. Всё вроде работает.

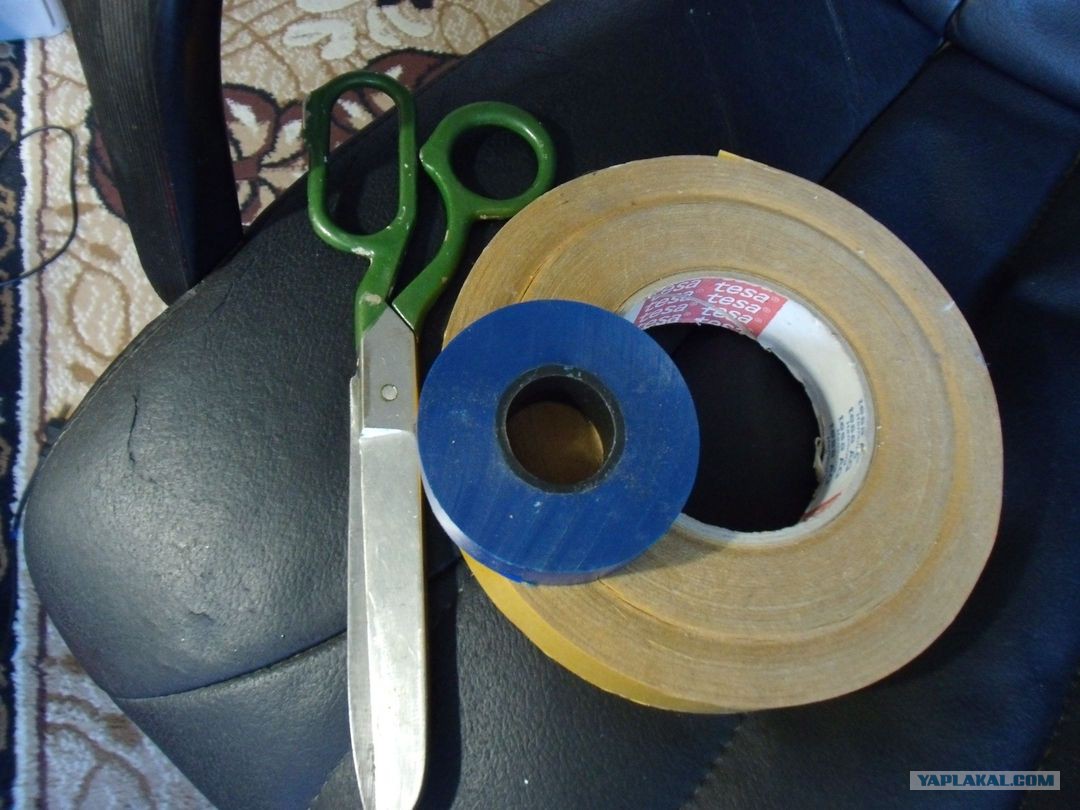

Теперь берём двухсторонний скотч, и изоленту, непременно синего цвета, иначе если цвет изоленты будет отличаться от канонического, то работоспособность изделия не гарантируется.

На скотч приклеиваем аккумулятор внутри пластмассового корпуса.
Места спайки проводов аккуратно изолируем классической изоляционной лентой синего цвета.

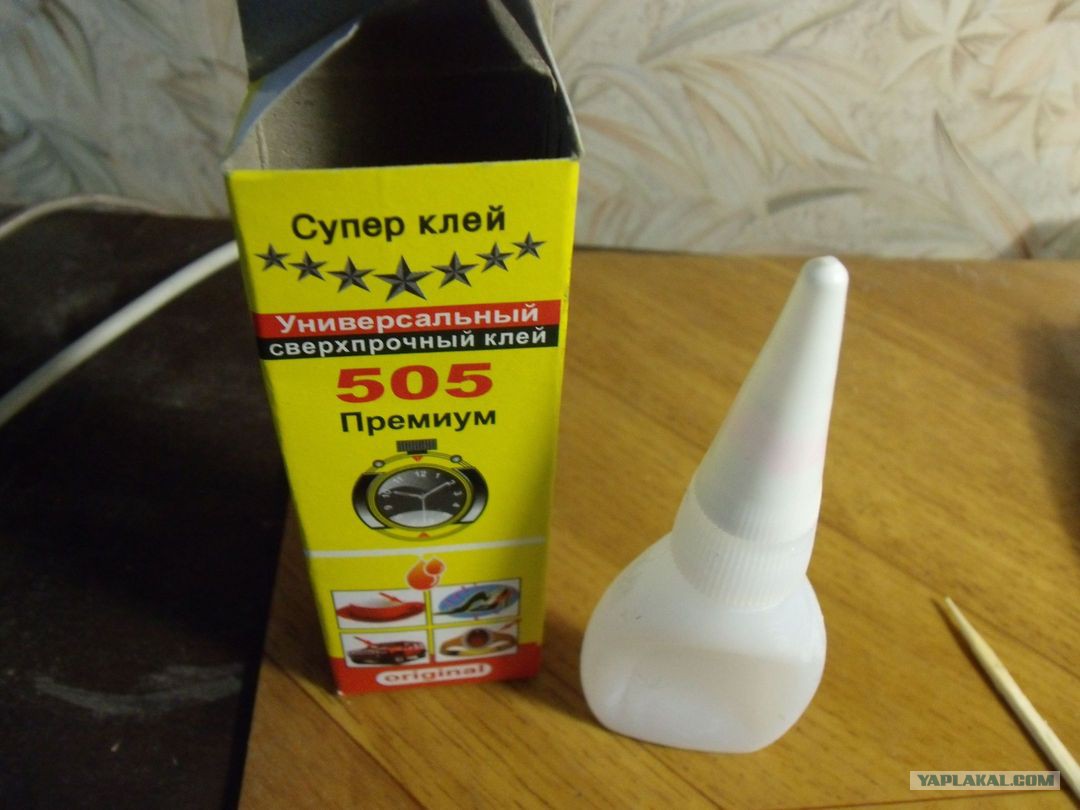

Пластмассовый корпус батареи склеиваем быстросохнущим суперклеем, и ждём, пока он схватится окончательно.

Включаем зарядное в розетку, и видим, как телефон снова работает. После такого ремонта заряд держит примерно 3 дня, при том, что достаточно активно разговариваю.

Ну и напоследок, вот вам фото котиков. Вот такая весёлая детская площадка с горкой в виде сказочного улыбающегося чеширского кота, находится у меня во дворе.

Честно сказать, результатом я доволен. Смартфоны-лопаты нынче есть практически у каждого, а такой эксклюзив вряд-ли встретишь.
Всем спасибо за внимание :)
Я кончил!
