Wallery	22.06.2016 - 22:05 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1980	489 Когда я сделал часы «Изнакурнож», то по окончании работы я понял, что на этом не стоит останавливаться! Ведь избушка в стиле стимпанк – это такая интересная тема! И я включил свою фантазию на полную катушку. Что из этого получилось вы сейчас увидите. 80 фотографий.
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

Wallery	22.06.2016 - 22:06 [ показать ]

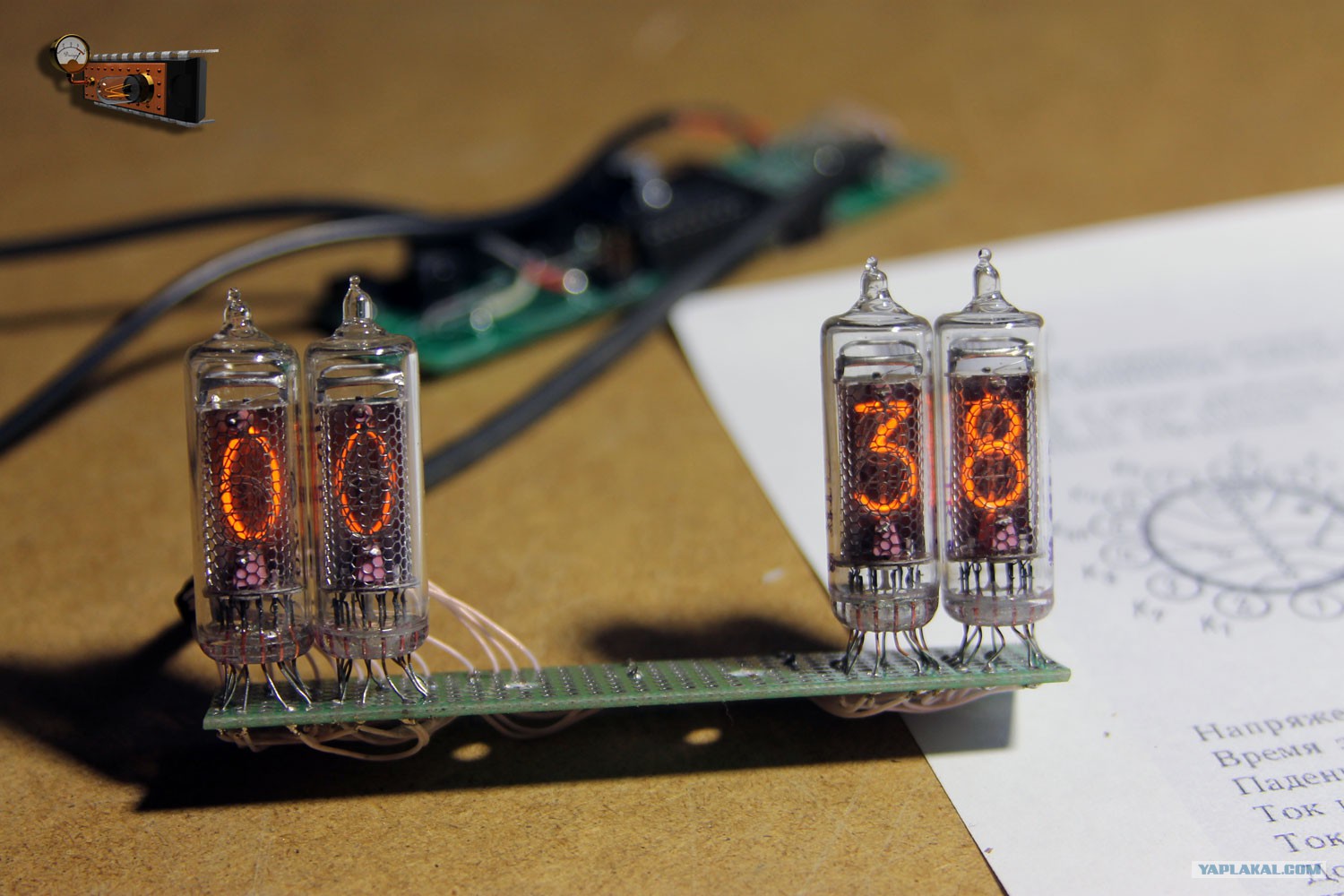

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1980	Плата для часов точно такая же, как и в предыдущем варианте, вот только в этот раз я применил небольшие индикаторы ИН-16.
	[^]

Wallery	22.06.2016 - 22:06 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1980	Лист латуни толщиной 1 мм размечаю и вырезаю заготовки для стенок избушки.
	[^]

Wallery	22.06.2016 - 22:06 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1980	Стенки спаяны оловянным припоем.
	[^]

Wallery	22.06.2016 - 22:06 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1980	В прошлый раз было много критики, что, мол, паровой двигатель не вертится! Я учёл это и в этом проекте двигатель будет работать! Для этого изготавливаю на токарном станке коленчатый вал.
	[^]

Wallery	22.06.2016 - 22:07 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1980	Потом фрезерую шатуны. Тут всё по-настоящему! Шатун разъёмный и даже имеет фоторопластовый вкладыш. Половинки шатуна крепятся на винтах М1.6
	[^]

Wallery	22.06.2016 - 22:07 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1980	Примеряю кривошипно-шатунный механизм на основание двигателя.
	[^]

Wallery	22.06.2016 - 22:07 [ показать ]

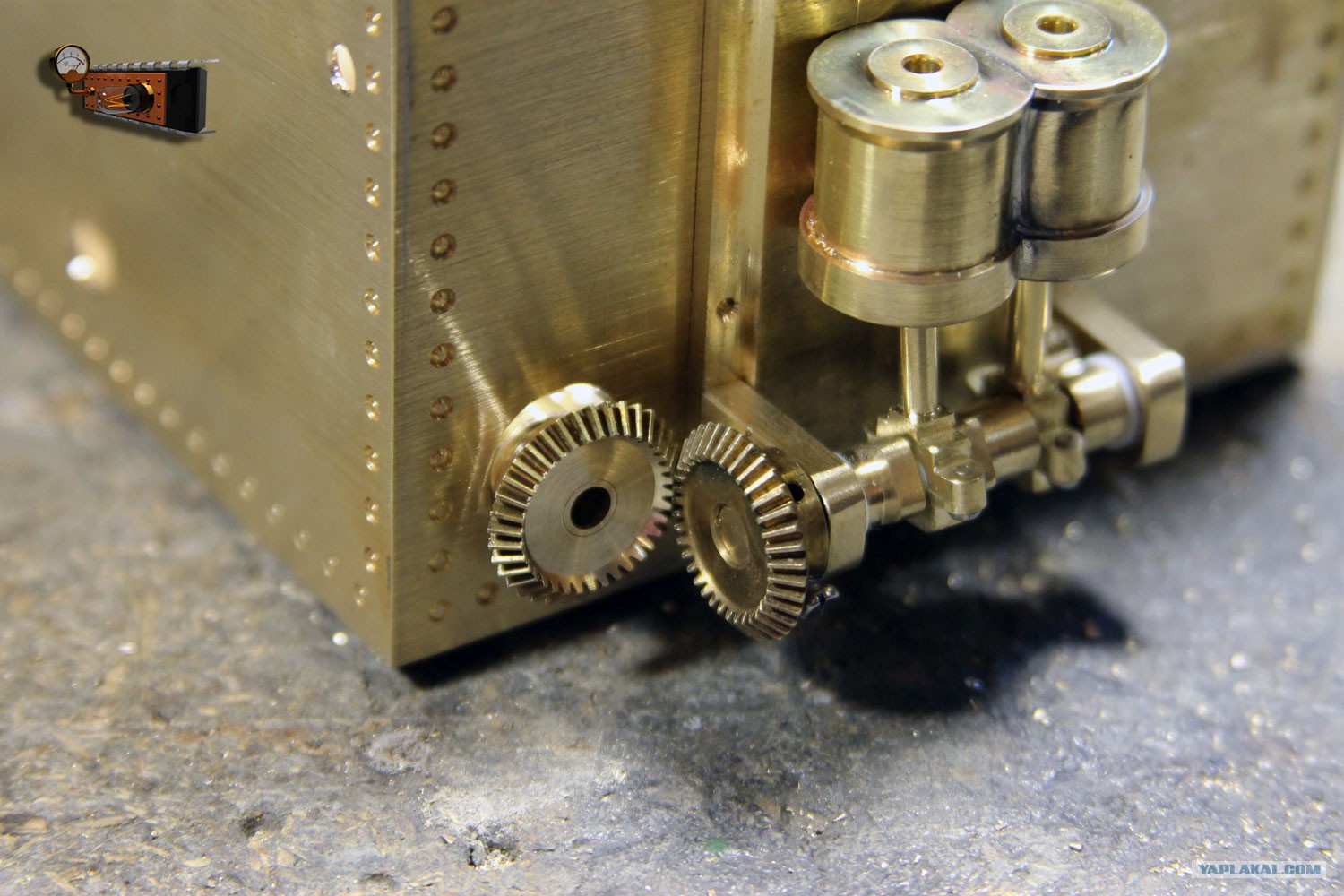

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1980	Ясен пень, что двигатель не сам будет работать, для его вращения применяю электродвигатель с редуктором, который помещаю внутри корпуса. Вал мотора с конической шестерёнкой выходит наружу сквозь боковую стенку.
	[^]

Wallery	22.06.2016 - 22:07 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1980	Поршни делаю из капрона. И скользить будет хорошо и смазки не требует.
	[^]

Wallery	22.06.2016 - 22:07 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1980	Примеряю и проверяю вращение коленвала.
	[^]

Wallery	22.06.2016 - 22:08 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1980	В этот раз куриные ноги будут не совсем куриные, а чисто механические. Вот такие получаются мехкурноги…
	[^]

Wallery	22.06.2016 - 22:08 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1980	Как и в прошлой избушке входная дверь бронированная. Но вот ручка входной двери имеет функционал – это рычаг управления часами. На обратной стороне установлены два микропереключателя и нажимной механизм.
	[^]

Wallery	22.06.2016 - 22:08 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1980	Сделал оконные рамы…
	[^]

Wallery	22.06.2016 - 22:08 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1980	Сначала была мысль сделать крылечко, но в конце концов решил отказаться от этой идеи. Вместо этого решил сделать светильник над входом. Выточил из оргстекла некое подобие электрической лампочки и вклеил туда миниатюрный светодиод. Готовую лампочку помещаю в абажур.
	[^]

Wallery	22.06.2016 - 22:08 [ показать ]

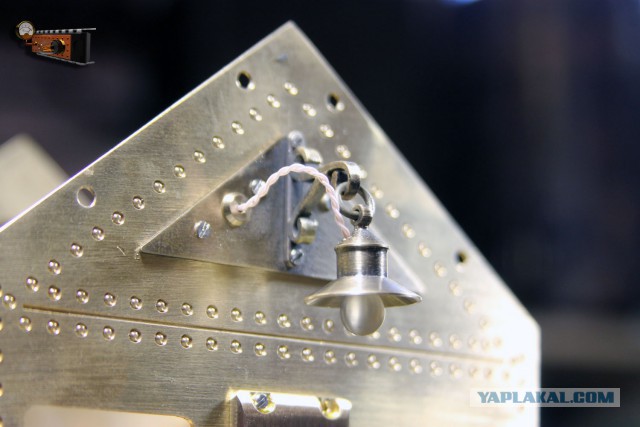

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1980	Лампа с кронштейном крепятся к избушке винтами.
	[^]

Wallery	22.06.2016 - 22:08 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1980	Дошло дело до измерительных приборов. Их корпуса выточены на станке, а шильдики напечатаны на принтере. Сразу хочу сказать: в названии прибора не ошибки, это не манометр, а именно МАНАметр – прибор для измерения маны, то есть магической энергии. Приборы примеряются на свои места.
	[^]

Wallery	22.06.2016 - 22:09 [ показать ]

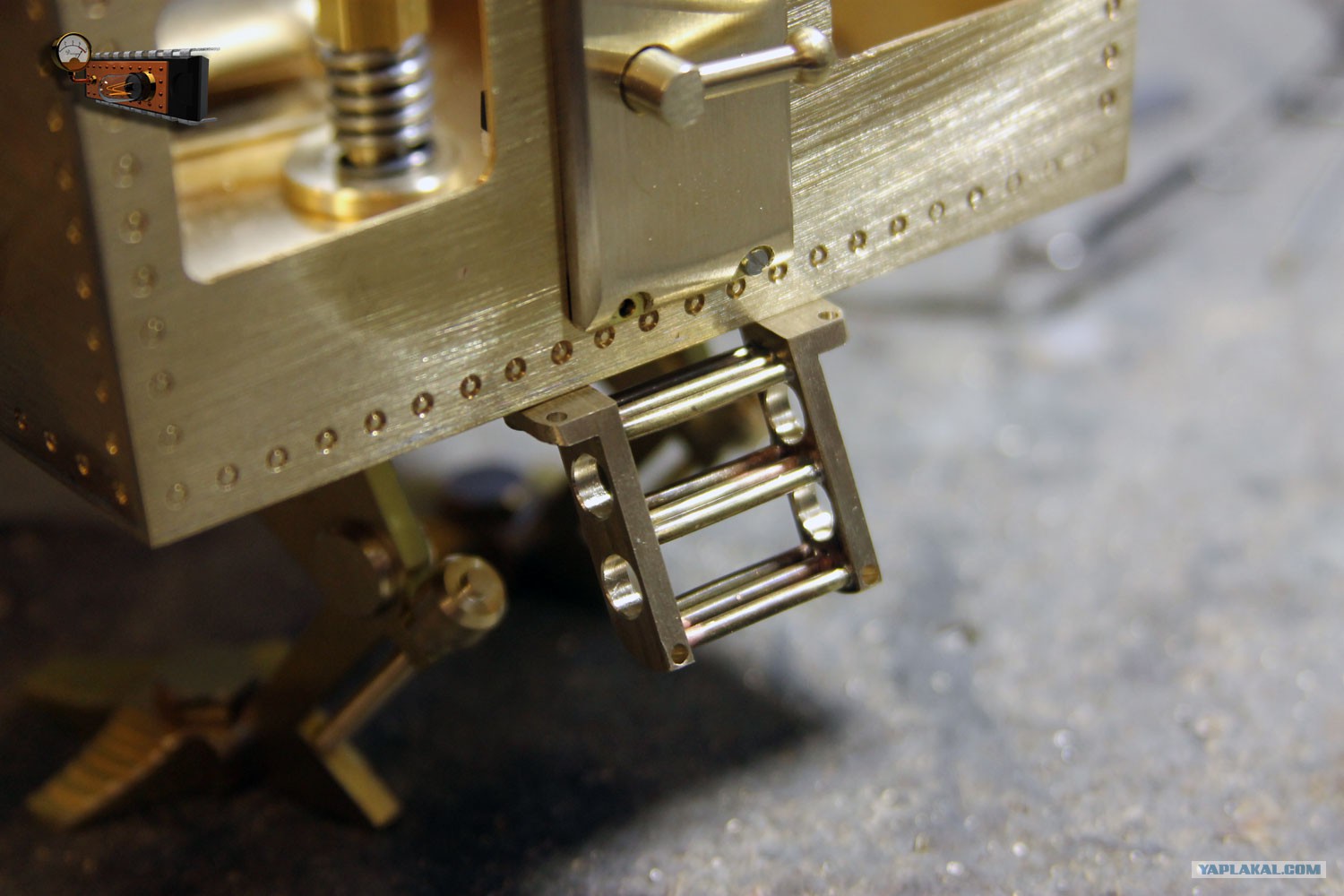

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1980	Лесенка спаяна из двух латунных пластин и проволоки толщиной 2 мм.
	[^]

Wallery	22.06.2016 - 22:09 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1980	Примеряю и устанавливаю плату самих часов.
	[^]

Wallery	22.06.2016 - 22:09 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1980	Пока это делал мне подумалось: а как же избушка будет ночью ходить, в темноте? Она же все деревья посшибает! Чтобы этого не произошло решено сделать избушке фары! Рассиеватель фар делаю на фрезерном станке, получается насечка в виде призм с вершиной 90 градусов.
	[^]

Wallery	22.06.2016 - 22:09 [ показать ]

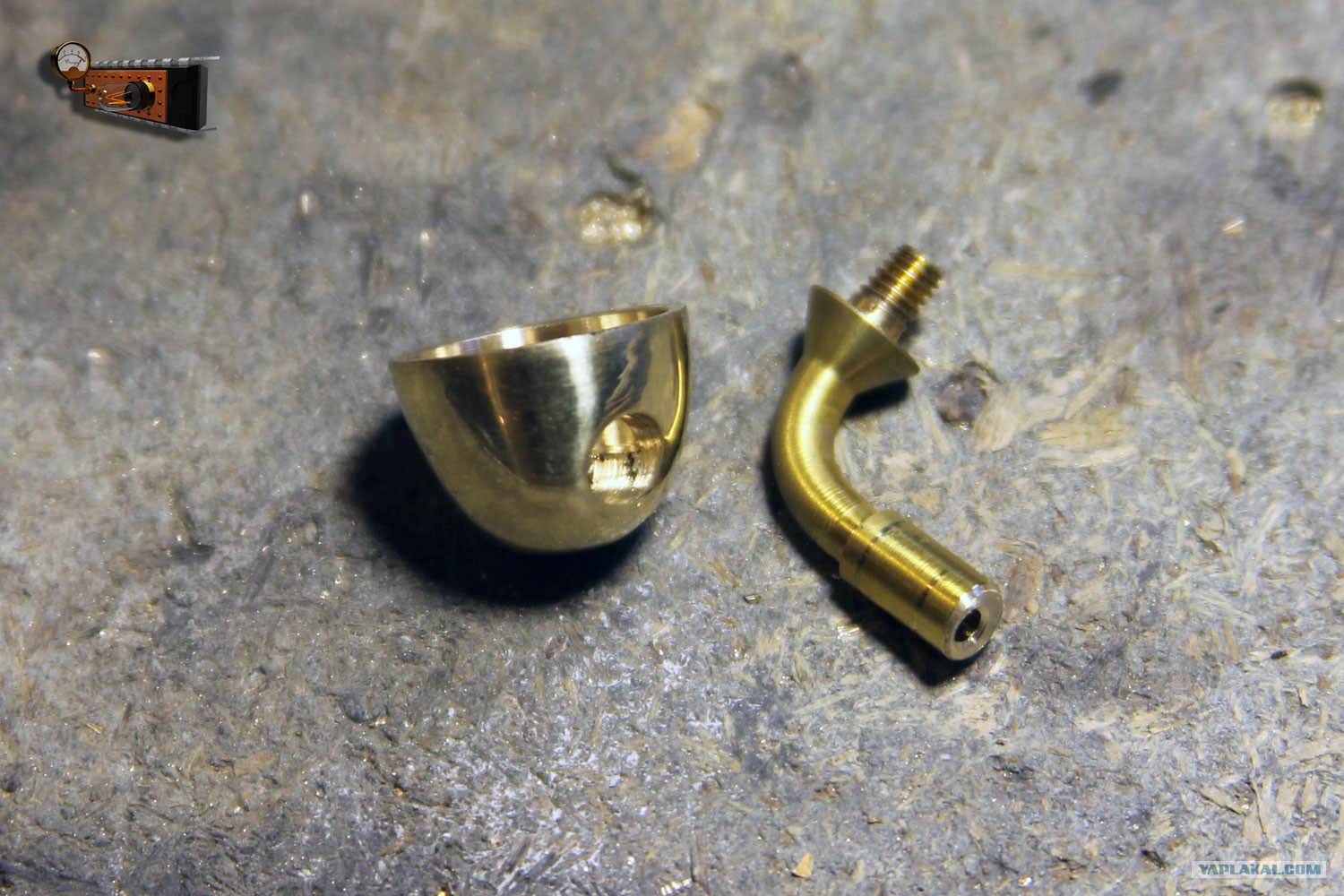

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1980	Для крепления фар к стене делаю два трубчатых кронштейна Корпус фары имеет сбоку отверстие для впаивания кронштейна.
	[^]

Wallery	22.06.2016 - 22:09 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1980	После патинирования корпуса фар готовы.
	[^]

Wallery	22.06.2016 - 22:09 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1980	Вот фары и готовы!
	[^]

Wallery	22.06.2016 - 22:10 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1980	Так, об ночном освещении дороги я подумал, теперь надо подумать о экстренной остановке избушки. Для этого нам понадобится стоп-кран. Красный кружок прикрывает винт крепления.
	[^]

Wallery	22.06.2016 - 22:10 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1980	Эта стенка готова, переходим на следующую. Тут я запланировал установить электрогенератор.
	[^]

Wallery	22.06.2016 - 22:10 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1980	А потом меня понесла фантазия и я сделал пространственно-временной флуктуатор как на машине из фильма «Назад в будущее». С обратной стороны флуктуатор подсвечивается четырьмя миниатюрными светодиодами, а их мигание обеспечивает мультивибратор.
	[^]
