Wallery
22.06.2016 - 22:10
32
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977

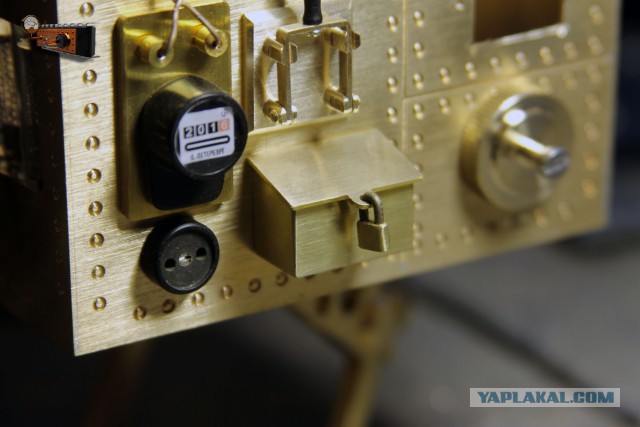

Раз электрическая энергия вырабатывается, то её необходимо учитывать, для этого устанавливаю электросчётчик. Счётчик потянул за собой рубильник…За рубильником дошла очередь до розетки и ящика для хранения инструмента.
Ящик, как и положено, запирается на замок.


Стимнакурнож-2

[^]
Wallery
22.06.2016 - 22:11
15
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Крышу вырезал из листовой латуни и спаял оловянным припоем. Для усиления шва применил две косынки.

Стимнакурнож-2

[^]
Wallery
22.06.2016 - 22:11
14
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Печная труба будет исполнять функции мигающей лампочки в такт секундам.


Это сообщение отредактировал Wallery - 22.06.2016 - 22:11

Стимнакурнож-2

[^]
Wallery
22.06.2016 - 22:11
16
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Вот так труба крепится на крыше.

Стимнакурнож-2

[^]
Wallery
22.06.2016 - 22:12
15
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977


Отставим избушку в сторону и вспомним о Бабе Яге, точнее о её транспортном средстве – ступе.
Эту ступу выточил на токарном станке, а заклёпки фрезерую в делительной головке.


Стимнакурнож-2

[^]
Wallery
22.06.2016 - 22:12
29
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Для управления ступой необходим руль, для него делаю рулевую колонку.Сам руль согнут из проволоки 3 миллиметра, а на концы одеты выточенные из эбонита рукоятки.

Стимнакурнож-2

[^]
Wallery
22.06.2016 - 22:12
16
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Всем известно, что полётом ступы управляют с помощью помела и поэтому делаю помело. Для крепления прутьев изготовил хомутик с винтом 1.6 мм.

Стимнакурнож-2

[^]
Wallery
22.06.2016 - 22:12
17
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Прутья будут из проволоки 1 мм, а древко 3 мм.

Стимнакурнож-2

[^]
Wallery
22.06.2016 - 22:12
36
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Вот оно какое помело технарей! Куда там Гарри Поттеру со своим «Нимбус-2000» и «Молнией»!

Стимнакурнож-2

[^]
Wallery
22.06.2016 - 22:13
22
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
А чтобы Бабе Яге было не трудно махать помелом, использую привод от руля управления.
Для ограничения хода помела делаю специальную рамку. Такое вот хвостовое ометление.


Стимнакурнож-2

[^]
Wallery
22.06.2016 - 22:13
22
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Внутрь основной ступы помещается тонкостенный стакан, который скроет внутренне крепления элементов.

Стимнакурнож-2

[^]
Wallery
22.06.2016 - 22:13
23
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Для подачи Бабы Яги в ступу делаю лестницу.

Стимнакурнож-2

[^]
Wallery
22.06.2016 - 22:13
27
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Завершающая часть ступы – реактивный двигатель!

Стимнакурнож-2

[^]
Wallery
22.06.2016 - 22:13
15
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Вся композиция размещается на мраморном основании, мрамор выбрал зелёного цвета. На одной стороне выбрана канавка для имитации некого озерца или болотца. А может и просто лужи.

Стимнакурнож-2

[^]
Wallery
22.06.2016 - 22:14
15
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Синее зеркало имитирует воду.

Стимнакурнож-2

[^]
Wallery
22.06.2016 - 22:14
17
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Песчаные берега вокруг болотца делаю из толстой латуни.

Стимнакурнож-2

[^]
Wallery
22.06.2016 - 22:14
25
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Некоторое время назад я приобрёл на рынке отлитую миниатюру лягушки, думаю, что тут она будет совершенно в тему.

Стимнакурнож-2

[^]
Wallery
22.06.2016 - 22:14
17
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Для крепления лягушки пришлось провести над ней хирургическую операцию – просверлить брюхо и нарезать в резьбу.

Стимнакурнож-2

[^]
Wallery
22.06.2016 - 22:14
20
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
С помощью гравера с карщёткой ударного гравера придаю поверхности нужную фактуру.
Травинки сделаны из раскатанной проволоки 1 мм, раскатывал до толщины 0.3 мм.


Стимнакурнож-2

[^]
Wallery
22.06.2016 - 22:14
26
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
На этом аккумулятор в фотоаппарате сел…
А пока он заряжался, я успел сделать все оставшиеся элементы.


Стимнакурнож-2

[^]
Wallery
22.06.2016 - 22:15
17
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Все элементы конструкции будут крепиться к мрамору на винтах. Для этого сверлю отверстия и вклеиваю в них втулки.

Стимнакурнож-2

[^]
Wallery
22.06.2016 - 22:15
49
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Осталось только собрать и можно любоваться работой.

Стимнакурнож-2

[^]
Wallery
22.06.2016 - 22:15
33
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
02

Стимнакурнож-2

[^]
Wallery
22.06.2016 - 22:15
25
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
03

Стимнакурнож-2

[^]
Wallery
22.06.2016 - 22:16
26
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
04
