Легендарная 135-я: эволюция брянских ракетовозов БАЗ

В продолжение темы: Легендарная 135-я: рождение известных советских ракетовозов ЗИЛ

Брянский автомобильный завод широко не известен ни в России, ни за рубежом в силу специфики своей продукции – он специализируется на трех- и четырехосных тяжелых колесных тягачах военного назначения. Основанный в конце 1950-х как филиал ЗИЛ, к началу 1960-х он приобрел определенную самостоятельность.

51 фото via

С получением из Москвы технической документации на четырехосные ракетные шасси Брянский автозавод из подсобного филиала ЗИЛа быстро превратился в одно из наиболее крупных и важных предприятий Советского Союза военно-автомобильного профиля с серийной организацией производства и собственным СКБ, способным самостоятельно проводить серьезные разработки.

Сначала весь свой неистраченный творческий потенциал брянские конструкторы вложили в доработку «механического» автомобиля ЗИЛ-135ЛМ, который со временем превратился в одну из самых популярных машин для монтажа систем вооружения и разведки. Одновременно была собрана партия шасси ЗИЛ-135К, а родственная модель ЗИЛ-135М после доработки превратилась в первый собственный автомобиль-шасси БАЗ-135МБ. Проектированием ракетных систем и сборкой боевых машин занимался завод «Баррикады» из Волгограда.

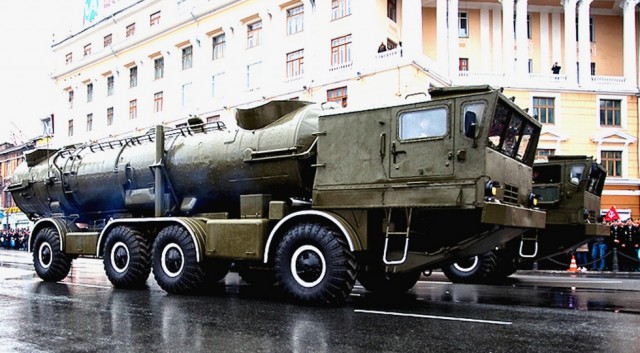

02. На параде шасси БАЗ-135МБ с комплексом «Редут» (фото А. Хитрова, Владивосток)

От ЗИЛ-135 к БАЗ-135

Брянскому автозаводу досталось богатое московское наследство в виде трех разношерстных автомобилей 135-й серии, представлявших типичный продукт школы Виталия Андреевича Грачева со всеми свойственными ему преимуществами и недостатками. В них воплотились все последовательно развивавшиеся интуитивные и спорные идеи мастера, заставлявшие его самого постепенно отказываться от своих же собственных постулатов. Исправлять вольные и невольные ошибки Грачева предстояло брянским конструкторам.

ЗИЛ-135К (1962 – 1964 гг.)

С этим автомобилем конструкторам БАЗ возиться не пришлось. В октябре 1962 года из московских комплектующих изделий они начали сборку машин ЗИЛ-135К, которые тут же отправляли на завод «Дзержинец» под комплектацию комплексами 2К17 с крылатыми ракетами С-5.
Единственной новинкой на этой серии стала опытная самоходная пусковая установка (СПУ) 9П123 для запуска крылатых ракет С-5М с новыми средствами управления. После снятия с вооружения таких систем выпуск ЗИЛ-135К прекратился. До конца 1964 года их собрали 80 единиц.

03. Пусковая установка 2П30 на брянском шасси ЗИЛ-135К (из архива 21 НИИЦ)

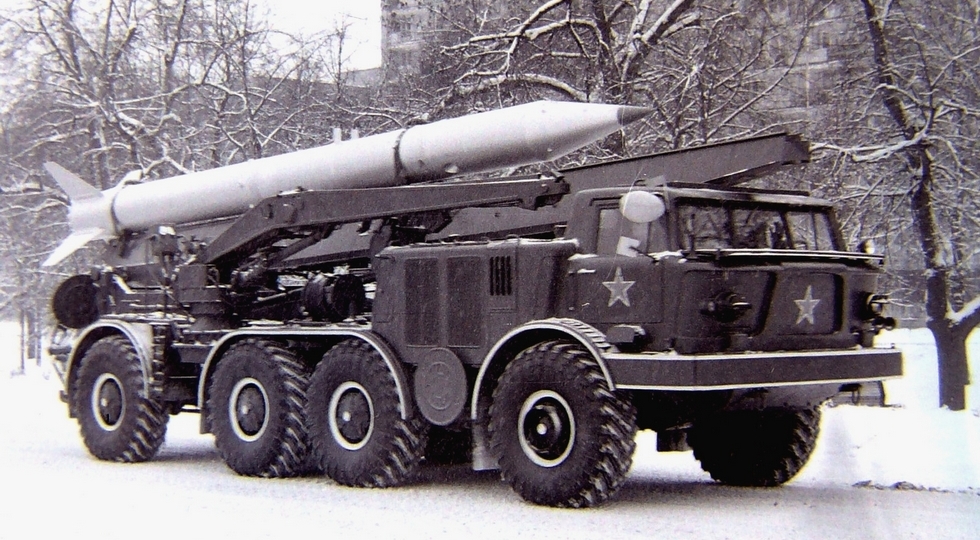

Семейство ЗИЛ-135ЛМ (1964 – 1994 гг.)

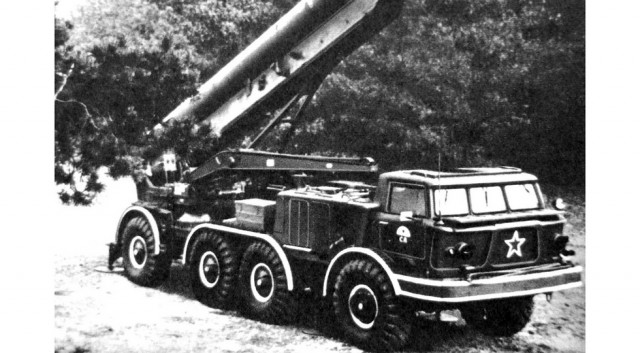

В декабре 1964 года в Брянске началась штучная сборка автомобиля ЗИЛ-135ЛМ – ее серийное производство развернется только в 1966-м. С конструктивной точки зрения эта девятитонная машина являлась олицетворением идей Грачева, подпорченных применением более понятной простому шоферу механической коробки передач. На шасси по-прежнему размещались два 180-сильных мотора ЗИЛ-375Я и ЗИЛ-375Я2, а единственной новинкой в бортовой трансмиссии были две пятиступенчатые коробки передач от грузовиков Урал-375.

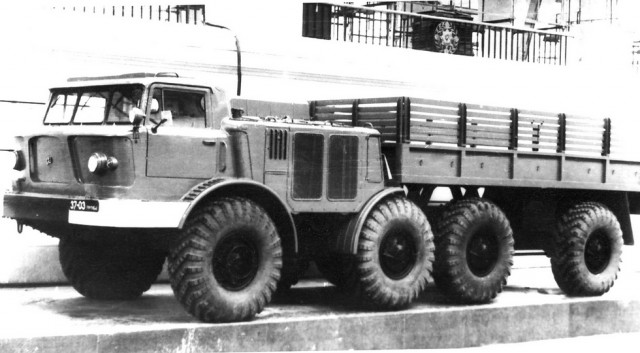

04. Грузовик ЗИЛ-135ЛМ московской сборки с деревянным кузовом (из архива СКБ ЗИЛ)

05. Серийное шасси ЗИЛ-135ЛМ со стеклопластиковой кабиной

06. Шасси для боевой машины ракетного комплекса «Луна-М» (фото автора)

Двухдверную пластиковую кабину укомплектовали регулируемым сиденьем водителя, средствами радиационного контроля и местами для личного оружия. Первые образцы имели цельнометаллическую грузовую платформу, но на серийных машинах за кабиной обычно находилась открытая часть лонжеронной рамы длиной 5,2 м для монтажа надстроек. В конце 1960-х для предохранения экипажа от воздействия поражающих факторов ядерного оружия перед кабиной монтировали съемные бронированные экраны, но распространения они не получили.

07. ЗИЛ-135ЛМ брянской сборки с цельнометаллическим кузовом (из архива автора)

С началом сборки машины ЗИЛ-135ЛМ, созданной в Москве в обстановке крайней спешки и смятения, в Брянске начался нудный процесс многочисленных доработок, доделок и приспособления столичных прототипов к реалиям воинской службы. Доказательством этого малоизвестного факта являются воспоминания сотрудника 21 НИИИ инженер-капитана В. И. Бурлакова: «Шасси ЗИЛ-135ЛМ было сырой разработкой, но поскольку время не терпело, его сразу же передали на БАЗ. Уже в ходе серийного производства пришлось устранять конструктивные и технологические недостатки. Доработки оказались настолько существенными, что БАЗ поставил вопрос о переименовании шасси ЗИЛ-135ЛМ в БАЗ-135ЛМ, что не было принято…»

С 1964 года все варианты базовой машины с различными спецнадстройками применялись в Советской армии, поступали в страны Варшавского договора, а также союзные государства Азии и Африки. Их выпуск завершился только в 1994 году — в разгар конверсии и экономических реформ. К тому времени в Брянске собрали свыше 5 тыс. автомобилей ЗИЛ-135ЛМ.

08. Шасси ЗИЛ-135ЛМ с передним защитным экраном (из архива 21 НИИЦ)

Варианты и вооружение автомобиля ЗИЛ-135ЛМ

Еще в процессе постановки на производство модели ЗИЛ-135ЛМ в Брянске началась разработка собственных специализированных вариантов, которые в заводской маркировке носили аббревиатуру БАЗ. В 1964 году был построен первый опытный образец ЗИЛ-135Л1 с двухступенчатой раздаточной коробкой (вместо штатной одноступенчатой). Через год к нему добавился прототип ЗИЛ-135Л2 с торсионной подвеской средних колес. Так, БАЗ впервые взялся за работу над ошибками ЗИЛа, но пока эти образцы нуждались в долгой доводке, да и получились слишком тяжелыми.

09. Опытное шасси ЗИЛ-Э135Г с 395-сильной газовой турбиной (из архива БАЗ)

В 1968-м на шасси ЗИЛ-135Л2 построили экспериментальный образец Э135Г с танковой газотурбинной установкой ГТД-350Т мощностью 395 л. с., согласующим редуктором и гидромеханической трансмиссией НАМИ-090. На шоссе он развивал самую высокую скорость в 135-й серии — 83 км/ч.

10. Многоцелевой автомобиль ЗИЛ-135Л4 на ВДНХ. 1966 год (из архива БАЗ)

Это сообщение отредактировал opasnyeludi - 2.06.2016 - 22:15

В середине 1960-х завод собрал партию девятитонных многоцелевых грузовиков ЗИЛ-135Л4 с металлическими кузовами и надставными деревянными бортами, рассчитанных на эксплуатацию в народном хозяйстве в сложных дорожных и климатических условиях. С 1968 года на них также монтировали бронированные экраны кабины и моторного отсека для предохранения экипажа от воздействия ядерного оружия.

11. Военизированный грузовик ЗИЛ-135Л4 с лобовой бронезащитой (из архива 21 НИИЦ)

Машины ракетного комплекса Луна-М (1964 – 1986 гг.)

Как и базовая машина ЗИЛ-135Л, серийный ЗИЛ-135ЛМ также проектировался с единственной целью монтажа СПУ 9П113 нового тактического ракетного комплекса (ТРК) 9К52 Луна-М для запуска ракет с дальностью поражения до 68 км и разными типами боеголовок, включая ядерные.

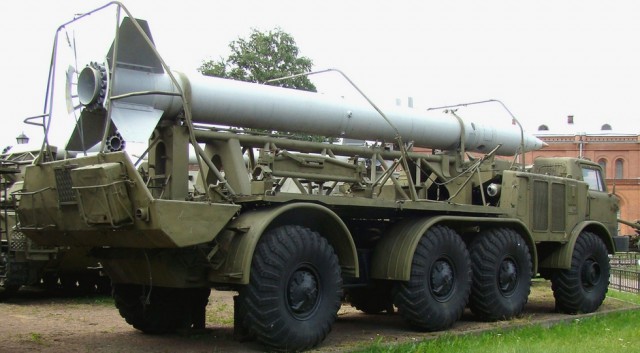

12. Известная ракетная система Луна-М на шасси ЗИЛ-135ЛМ (фото автора)

Уже в 1964 году установку 9П113 стали монтировать на специально подготовленные шасси ЗИЛ-135ЛМ. Их оборудовали гидроприводом для подъема пусковой стрелы в боевое положение, четырьмя винтовыми домкратами, аппаратурой предстартовой подготовки и пуска, автономными системами жизнеобеспечения и электроснабжения с бензогенератором, средствами связи, ночного видения и навигации.

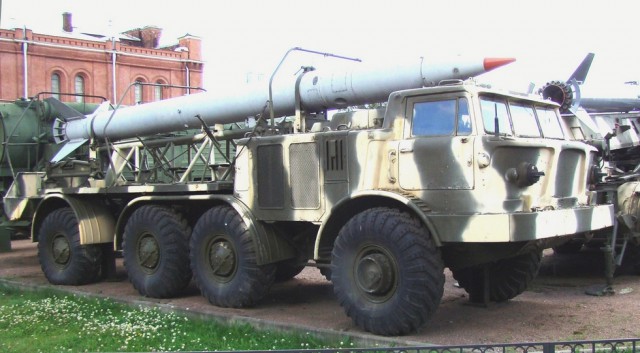

13. Шасси ЗИЛ-135ЛМ с пусковой установкой комплекса 9К52 Луна-М (фото автора)

Для самостоятельной погрузки ракет машину оснастили стреловым 2,6-тонным гидрокраном с открытым пультом управления, что позволило отказаться от применения посторонних подъемно-транспортных средств. На СПУ находились также термочехлы для обогрева ядерных боеголовок, сиденья для боевого расчета и откидные рабочие площадки.

14. Возвращение ракетного комплекса Луна-М с парада. Москва, 1971 год (фото автора)

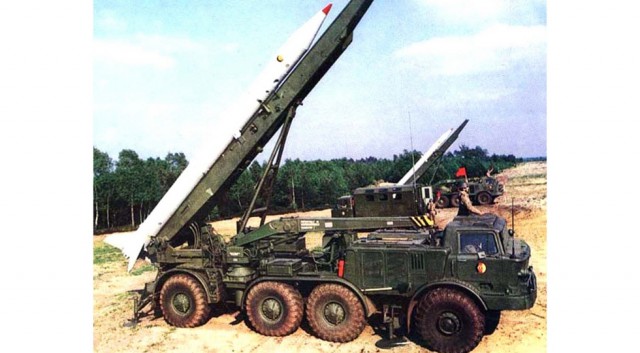

15. Пусковая установка 9П113 комплекса Луна-М в боевом положении (из архива автора

С 1968 года параллельно выпускался модернизированный комплекс 9К52М Луна-3 с СПУ 9П113М и увеличенной до 75 км дальностью поражения. После окончания разработки ТРК Точка его дальнейшая модернизация прекратилась.

16. Модернизированные пусковые системы 9П113М на боевом дежурстве (из архива автора)

17. Серийные пусковые установки 9П113М Луна-М в Народной армии ГДР (из архива БАЗ)

Для экспорта в страны с жарким и тропическим климатом служило специально подготовленное шасси ЗИЛ-135ЛМТ (ЛМ-тропик) с герметизированным электрооборудованием и усиленной системой охлаждения. На нем монтировали тропический комплекс 9К52ТС с СПУ 9П113ТС для стрельбы только осколочно-фугасными ракетами. От вариантов для Советской армии они отличались отсутствием электрогенератора и установкой блокиратора запуска ракет с ядерными боезарядами.

18. Боевая машина 9П113ТС тропического комплекса 9К52ТС (из архива автора)

19. Транспортно-заряжающая машина 9Т29 на шасси ЗИЛ-135ЛТМ (фото автора)

20. Транспортно-заряжающая машина 9Т29 на шасси ЗИЛ-135ЛТМ (фото автора)

21. Машина 9Т29 для доставки трех ракет на параде в Берлине (из архива автора)

22. Перегрузка ракеты 9М21 с ТЗМ 9Т29 на пусковую установку (из архива автора)

Выпуск комплекса Луна-М для нужд Советской армии был прекращен в 1972 году, когда его заменил трехосный ТРК Точка, что поставило под вопрос целесообразность дальнейшего изготовления машин 135-й серии.

Впрочем, эта проблема вскоре разрешилась путем расширения экспортных поставок ТРК Луна-М на модернизированном шасси ЗИЛ-135ЛМП, созданном для системы «Ураган».

23. Боевая машина 9П113М на шасси ЗИЛ-135ЛМП на испытаниях в 21 НИИИ (из архива 21 НИИЦ)

24. Боевая машина 9П113М на шасси ЗИЛ-135ЛМП на испытаниях в 21 НИИИ (из архива 21 НИИЦ)

Комплекс Луна-М стал наиболее распространенным ТРК Советской армии и экспортировался в 15 союзных стран. Впервые в боевых действиях он участвовал во время Арабо-израильской войны, затем применялся в Афганистане и в местных конфликтах на Ближнем и Среднем Востоке. По состоянию на 1986 год боевых машин этой серии в мире насчитывалось около 750 единиц.

25. Комплексы 9К52М на базе ЗИЛ-135ЛМП в Советской армии (из архива автора)
