Босяцкий электродвигатель, или как мы меняли подшипники
[
Версия для печати
]
Страницы:
(7)
[1]
2
3
...
Последняя »
[
ОТВЕТИТЬ
] [
НОВАЯ ТЕМА
]
Угрюмый73
22.05.2016 - 14:04
[
показать
]
Статус:
Offline
Робин Гад
Регистрация: 1.10.15
Сообщений: 491
421
Полгода назад сменил работу, но иногда бывшие коллеги приглашают на консультации при ремонте ответственных машин. (За долю малую
)
Ниже небольшой очерк о ремонте электродвигателя привода цементной мельницы
22
фото + немного текста
[
^
]
Yap
[
показать
]
[
x
]
Продам слона
Регистрация: 10.12.04
Сообщений: 1488
[
^
]
Угрюмый73
22.05.2016 - 14:04
[
показать
]
Статус:
Offline
Робин Гад
Регистрация: 1.10.15
Сообщений: 491

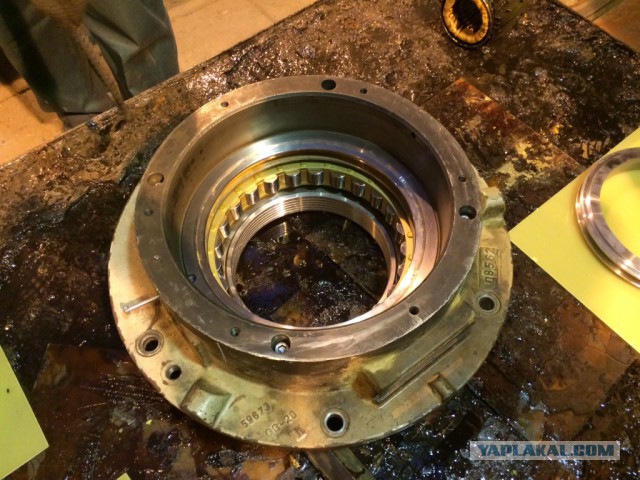

2. Вот такая беда приключилась - рассыпался опорный роликовый подшипник со стороны рабочего конца вала. При аварии повредило шейку вала, фланцы, дистанционные втулки. Вал восстановили, запчасти изготовили новые.
[
^
]
Угрюмый73
22.05.2016 - 14:04
[
показать
]
Статус:
Offline
Робин Гад
Регистрация: 1.10.15
Сообщений: 491
3. Собственно, разобранный двигатель. Асинхронный, с фазным ротором, 7000 киловатт (около 9500 лошадиных сил)напряжение 10000 вольт, вес 34 тонны.
[
^
]
Угрюмый73
22.05.2016 - 14:05
[
показать
]
Статус:
Offline
Робин Гад
Регистрация: 1.10.15
Сообщений: 491
4. Осматриваем обмотку
[
^
]
Угрюмый73
22.05.2016 - 14:05
[
показать
]
Статус:
Offline
Робин Гад
Регистрация: 1.10.15
Сообщений: 491
5. Ротор двигателя с тремя контактными кольцами. Весит почти 11 тонн.
[
^
]
Угрюмый73
22.05.2016 - 14:05
[
показать
]
Статус:
Offline
Робин Гад
Регистрация: 1.10.15
Сообщений: 491
6. Новые подшипники. Их у него три: один опорный роликовый сзади и два спереди: роликовый - опорный и шариковый - опорно-упорный.
[
^
]
Угрюмый73
22.05.2016 - 14:06
[
показать
]
Статус:
Offline
Робин Гад
Регистрация: 1.10.15
Сообщений: 491
7. Подшипники SKF, т.к. двигатель немецкий.
[
^
]
Угрюмый73
22.05.2016 - 14:07
[
показать
]
Статус:
Offline
Робин Гад
Регистрация: 1.10.15
Сообщений: 491
8. Заводим ротор в статор.
[
^
]
Угрюмый73
22.05.2016 - 14:07
[
показать
]
Статус:
Offline
Робин Гад
Регистрация: 1.10.15
Сообщений: 491
9.
[
^
]
Угрюмый73
22.05.2016 - 14:08
[
показать
]
Статус:
Offline
Робин Гад
Регистрация: 1.10.15
Сообщений: 491
10. При заводке используем 2 мостовых крана.
Это сообщение отредактировал
Угрюмый73
- 22.05.2016 - 14:13
[
^
]
Угрюмый73
22.05.2016 - 14:08
[
показать
]
Статус:
Offline
Робин Гад
Регистрация: 1.10.15
Сообщений: 491
11. Греем подшипники и корпус в печи - нагретые подшипники оденутся руками, свободно. Удары молотком абсолютно недопустимы - подшипники повредятся
[
^
]
Угрюмый73
22.05.2016 - 14:09
[
показать
]
Статус:
Offline
Робин Гад
Регистрация: 1.10.15
Сообщений: 491
12. Устанавливаем роликовый подшипник в нагретый корпус.
[
^
]
Угрюмый73
22.05.2016 - 14:09
[
показать
]
Статус:
Offline
Робин Гад
Регистрация: 1.10.15
Сообщений: 491
13. Заполняем специальной смазкой для тяжело нагруженных узлов.
[
^
]
Угрюмый73
22.05.2016 - 14:09
[
показать
]
Статус:
Offline
Робин Гад
Регистрация: 1.10.15
Сообщений: 491
14. Устанавливаем корпус подшипников на место.
[
^
]
Угрюмый73
22.05.2016 - 14:10
[
показать
]
Статус:
Offline
Робин Гад
Регистрация: 1.10.15
Сообщений: 491
15. Готовим шариковый упорный подшипник - он нагрет, заполняем его смазкой.
[
^
]
Угрюмый73
22.05.2016 - 14:10
[
показать
]
Статус:
Offline
Робин Гад
Регистрация: 1.10.15
Сообщений: 491
16. Нагретый подшипник устанавливаем на место. Никаких ударов - все руками.
[
^
]
Угрюмый73
22.05.2016 - 14:10
[
показать
]
Статус:
Offline
Робин Гад
Регистрация: 1.10.15
Сообщений: 491
17. Оба подшипника установлены - остался фланец.
[
^
]
Угрюмый73
22.05.2016 - 14:11
[
показать
]
Статус:
Offline
Робин Гад
Регистрация: 1.10.15
Сообщений: 491
18. Аналогично собираем задний подшипник и устанавливаем вентилятор охлаждения.
[
^
]
Угрюмый73
22.05.2016 - 14:11
[
показать
]
Статус:
Offline
Робин Гад
Регистрация: 1.10.15
Сообщений: 491
19. Двигатель нужно испытать. Запустить двигатель такой мощности, да еще и без пускового реостата - нереально. Сооружаем стенд - будем крутить вал электродвигателя другим двигателем - поменьше.
[
^
]
Угрюмый73
22.05.2016 - 14:11
[
показать
]
Статус:
Offline
Робин Гад
Регистрация: 1.10.15
Сообщений: 491
20. На вал двигателя установили дополнительный диск - для того, чтобы закрепить на нем грузы при выполнении точной балансировки .
[
^
]
Угрюмый73
22.05.2016 - 14:12
[
показать
]
Статус:
Offline
Робин Гад
Регистрация: 1.10.15
Сообщений: 491
21. Устанавливаем на двигатель приборы и выполняем точную балансировку в собственных подшипниках.
[
^
]
Угрюмый73
22.05.2016 - 14:12
[
показать
]
Статус:
Offline
Робин Гад
Регистрация: 1.10.15
Сообщений: 491
22. Последние измерения. Двигатель прошел испытания и готов к работе. Он будет установлен на место и мельница будет выдавать 200 тонн цемента в час.
ЗЫ: работу проводились вчера до 2 часов ночи, так что я сегодня без бодуна.
На этом все.
[
^
]
