Ещё одна тема в которой хочу показать возможности станка ЧПУ . На этот раз фрезеровал статуэтку носорога. До этого были статуэтка коня и шкатулка

44 фото + 1 видео

Как я носорога на ЧПУ фрезеровал

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Abarmotina
20.05.2016 - 22:43
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750

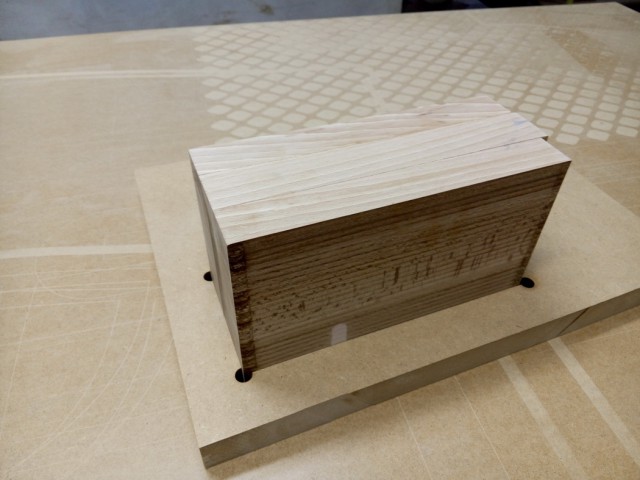

1. Начинается всё с такой вот заготовки .

Как я носорога на ЧПУ фрезеровал

[^]
Abarmotina
20.05.2016 - 22:43
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750

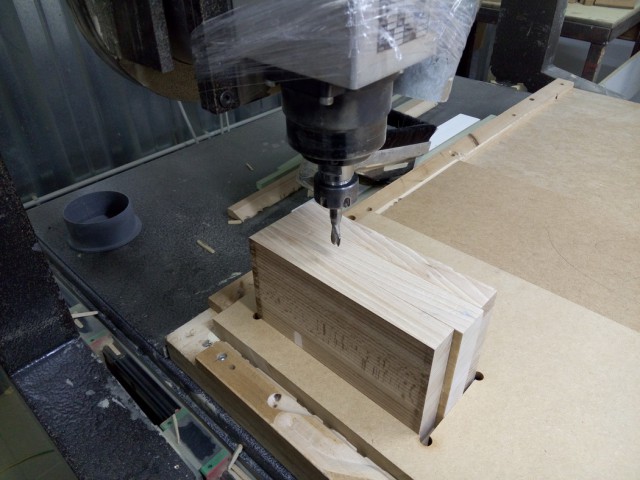

2. Устанавливаем её на станке с помощью вакуумного стола в моём случае .

Как я носорога на ЧПУ фрезеровал

[^]
Abarmotina
20.05.2016 - 22:44
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750

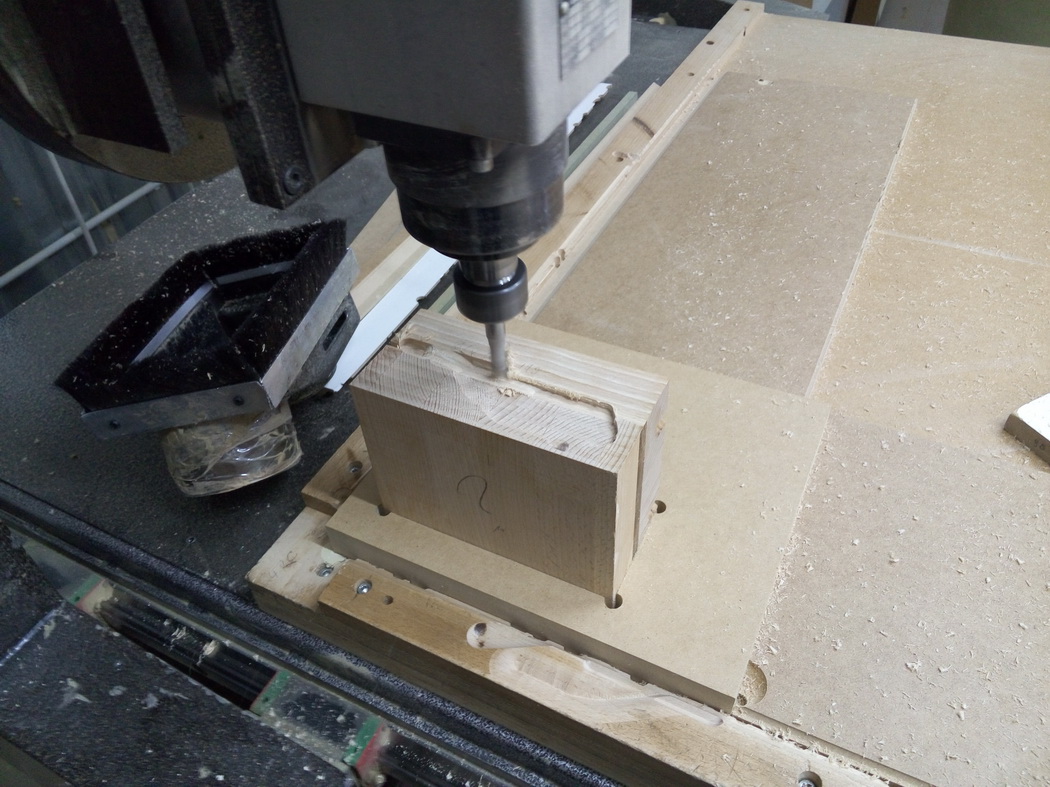

3. Запускаем черновую обработку , которая снимает основную массу материала.

Как я носорога на ЧПУ фрезеровал

[^]
Abarmotina
20.05.2016 - 22:45
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
4. В процессе фрезеровки ...да забыл упомянуть , фрезеровать начинал с ног .

Это сообщение отредактировал Abarmotina - 20.05.2016 - 22:46

Как я носорога на ЧПУ фрезеровал

[^]
Abarmotina
20.05.2016 - 22:46
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
5. Растояний от гайки до заготовки 3мм , понимаю что станок не заденет но всёравно сцыкотно иногда )))

Как я носорога на ЧПУ фрезеровал

[^]
Abarmotina
20.05.2016 - 22:46
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750

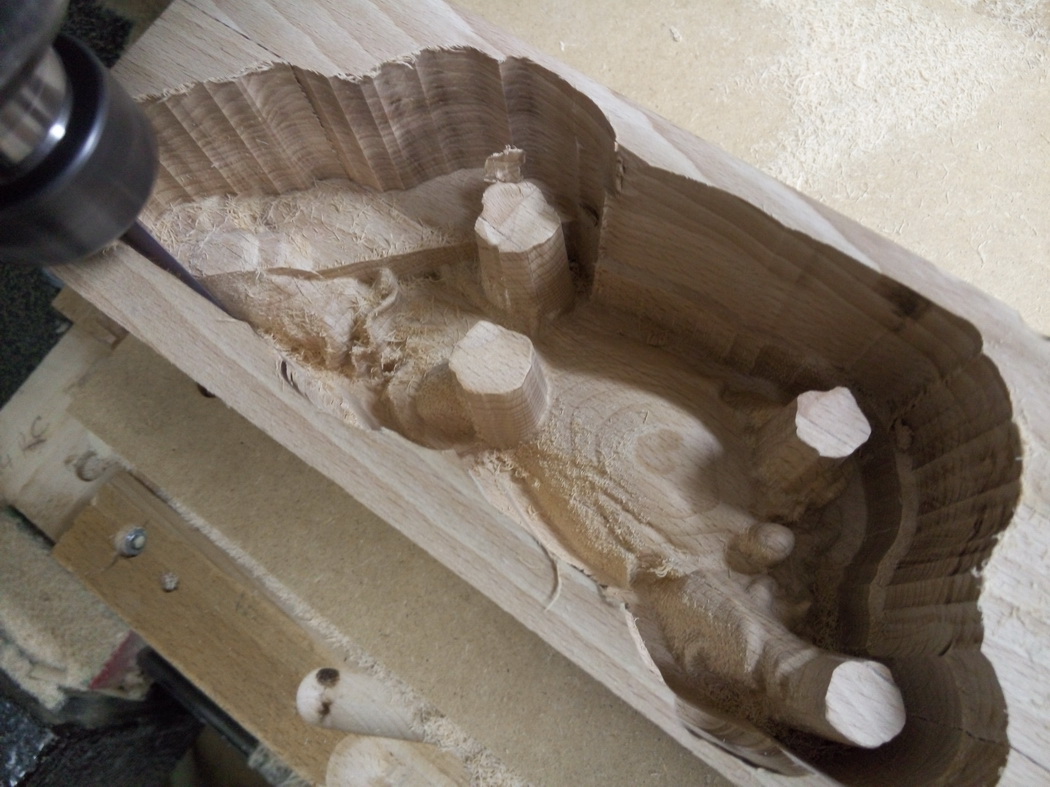

6. Окончание черновой обработки .

Как я носорога на ЧПУ фрезеровал

[^]
Abarmotina
20.05.2016 - 22:47
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
7. Поехала чистовая , да это мужик )

Как я носорога на ЧПУ фрезеровал

[^]
Abarmotina
20.05.2016 - 22:48
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750

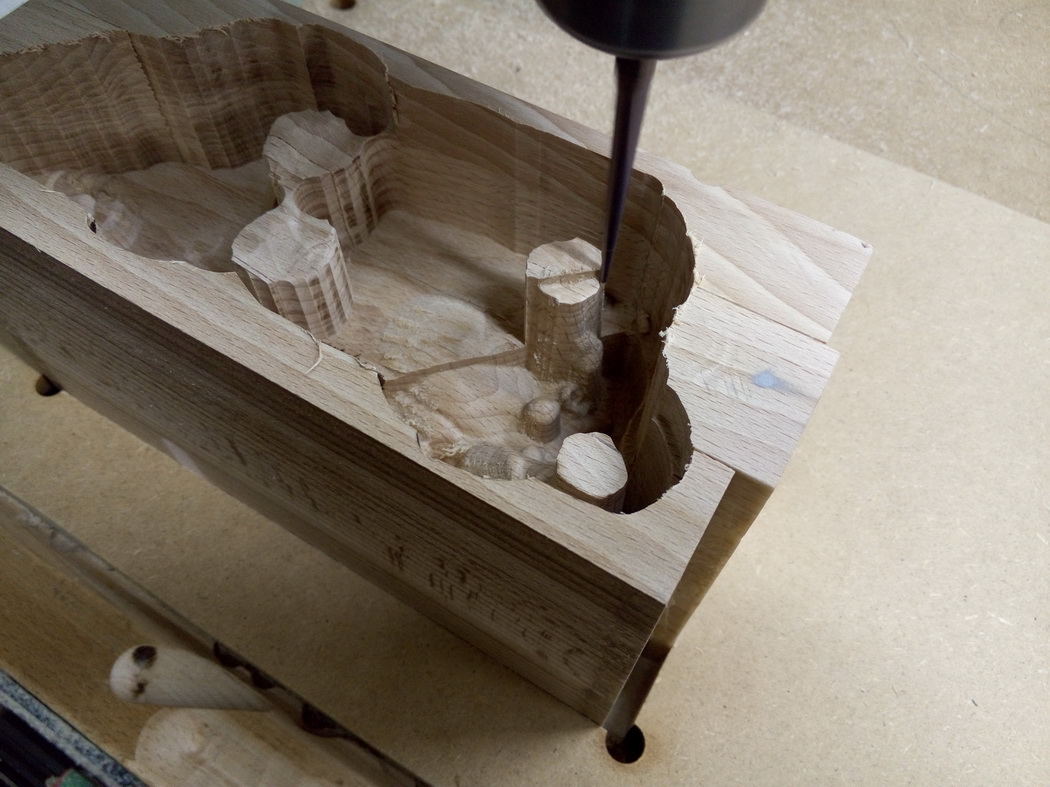

8. Чистовая обработка идёт конусной фрезой , со сферическим окончанием , фрезы очень хороши до 50мм материала снимают без проблем .

Как я носорога на ЧПУ фрезеровал

[^]
Abarmotina
20.05.2016 - 22:48
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
9.

Как я носорога на ЧПУ фрезеровал

[^]
Abarmotina
20.05.2016 - 22:49
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
10. Повернули заготовку и режем правую сторону .

Как я носорога на ЧПУ фрезеровал

[^]
Abarmotina
20.05.2016 - 22:49
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
11. Чистовая .

Как я носорога на ЧПУ фрезеровал

[^]
Abarmotina
20.05.2016 - 22:49
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
12.

Как я носорога на ЧПУ фрезеровал

[^]
Abarmotina
20.05.2016 - 22:49
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
13.

Как я носорога на ЧПУ фрезеровал

[^]
Abarmotina
20.05.2016 - 22:50
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
14. Левая сторона , что-то меня дёрнуло угол чёрновой фрезеровки поменять , это ни на что не влияет .

Как я носорога на ЧПУ фрезеровал

[^]
Abarmotina
20.05.2016 - 22:51
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
15. Немного видов рабочего места и габаритов станочка )

Как я носорога на ЧПУ фрезеровал

[^]
Abarmotina
20.05.2016 - 22:51
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
16.

Как я носорога на ЧПУ фрезеровал

[^]
Abarmotina
20.05.2016 - 22:52
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
17.Чистовая .

Как я носорога на ЧПУ фрезеровал

[^]
Abarmotina
20.05.2016 - 22:52
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
18.

Как я носорога на ЧПУ фрезеровал

[^]
Abarmotina
20.05.2016 - 22:52
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
19.

Как я носорога на ЧПУ фрезеровал

[^]
Abarmotina
20.05.2016 - 22:52
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
20. Носорог в клетке, пока )

Как я носорога на ЧПУ фрезеровал

[^]
Abarmotina
20.05.2016 - 22:53
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
21.

Как я носорога на ЧПУ фрезеровал

[^]
Abarmotina
20.05.2016 - 22:53
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
22.Подставка , буквально пару фоток .

Как я носорога на ЧПУ фрезеровал

[^]
Abarmotina
20.05.2016 - 22:53
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
21.

Как я носорога на ЧПУ фрезеровал

[^]
Abarmotina
20.05.2016 - 22:54
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
22.
