Забытое оружие Великой Отечественной.
5 фото

Оружие. Ампуломёт

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Paragraf23
3.04.2016 - 07:29
Статус: Offline


Ярила

Регистрация: 3.08.15
Сообщений: 1181
Ампуломёт был разработан в СССР в предвоенный период. 125-мм модель оружия прошла заводские испытания в 1940 и была принята на вооружение в 1941 году, производилась серийно и широко применялась РККА в начальный период Великой Отечественной войны. В огнеметной системе вооружений сухопутных войск красной Армии ампуломёт занимал промежуточное положение между ранцевыми или станковыми гнеметами, стреляющими на незначительные расстояния струей жидкой огнесмеси, и полевой артиллерией, как ствольной, так и реактивной, эпизодически применявшей а полную дальность стрельбы зажигательные снаряды с твердыми зажигательными смесями типа военного термита марки 6. По замыслу разработчиков, ампуломёт предназначался в основном для борьбы с танками, бронепоездами, бронемашинами и укрепленными огневыми точками противника.

Испытания ампуломёта в 1940 году.


Оружие. Ампуломёт

[^]
Paragraf23
3.04.2016 - 07:29
Статус: Offline


Ярила

Регистрация: 3.08.15
Сообщений: 1181
Конструктивно ампуломёт представляет собой небольшую мортиру низкой баллистики с тонкостенным стволом двухмиллиметровой толщины, стреляющую стеклянными или металлическими ампулами сферической формы с самовоспламеняющейся огнесмесью КС. Прорабатывалась также возможность применения кумулятивных боеприпасов. Ампулы эти не создавались специально, а были элементом зажигательного вооружения штурмовиков и бомбардировщиков. Снаряженная ампула АЖ-2 весила 1,5–1,9 кг. Вышибным зарядом ампуломёту служил охотничий патрон 12-го калибра. Для защиты зажигательной ампулы от разрушения при выстреле в казенной части ствола крепилась решетка-рассекатель. Прицельное приспособление включало мушку и откидную стойку прицела. Прицел был рассчитан на четыре дистанции, отмеченные отверстиями. Ствол свободно опирался цапфами на вилку установки. Установка могла быть разной – сваренная из труб тренога или крестовина, деревянная колода, рама на лыжах.

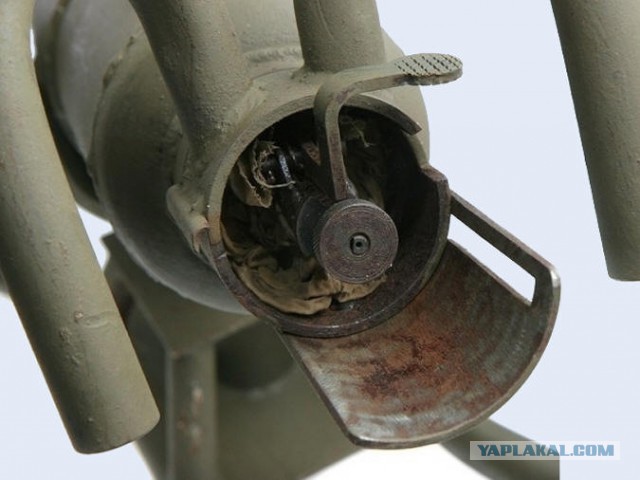

На опытных образцах применялся затвор винтовочного типа, спусковой рычаг находился у ручек с казённой части огнемёта, конструктивно схожих с подобными у станковых пулемётов. На серийных экземплярах стреляющий механизм заметно упростили благодаря применению простых штампованных деталей.

Метание снаряда осуществляется при помощи холостого ружейного патрона. Максимальная дальность стрельбы из ампуломёта при нормальных углах возвышения составляет 240–250 м, при стрельбе по навесной траектории с большим углом возвышения – 300–350 м; скорострельность такого оружия достигает 6 – 8 выстрелов в минуту.

Трофейные ампуломёты охотно использовались противником.



Оружие. Ампуломёт

[^]
Paragraf23
3.04.2016 - 07:30
Статус: Offline


Ярила

Регистрация: 3.08.15
Сообщений: 1181
В ноябре 1941 вместо огнеметных команд в стрелковых соединениях сформировали команды и роты, оснащенные ампуломётами. Согласно постановлению ГКО от 26 июля 1942 года в штате стрелкового полка, кроме полковой и истребительно-противотанковой батарей, имелись еще и рота противотанковых ружей (27 ПТР), и ампуломётный взвод, имевший четыре ампуломёта. Боевой устав пехоты 1942 года упоминает ампуломет в качестве огневого средства стрелковых подразделений, определяя его как «упрощенный миномет, стреляющий особыми стеклянными снарядами – ампулами, наполненными самовоспламеняющейся жидкостью «КС».


Оружие. Ампуломёт

[^]
Paragraf23
3.04.2016 - 07:30
Статус: Offline


Ярила

Регистрация: 3.08.15
Сообщений: 1181
С помощью ампуломётов красноармейцы вели борьбу с живой силой, бронемашинами и автомобилями противника, зачищали окопы и прочие оборонительные сооружения врага, поражали или ослепляли неприятельские танки. В бою расчет ампуломёта мог быть ядром группы истребителей танков.

Ампуломёты часто пускали в ход в населенных пунктах, но тут, как вспоминали фронтовики, возникали проблемы: с двухскатных крыш «снаряды» скатывались прежде, чем успевали воспламениться, каменные здания жидкость не поджигала, сгорая на стенах и земле перед домами. Правда, «ослепляющее» действие боеприпаса сохранялось. Тем не менее, ампуломёт неплохо зарекомендовал себя в боях на улицах городов, когда штурмовая группа била из него по противнику с небольших дальностей.

В конце 1942 года ампуломёты официально сняли с вооружения в основном из-за незначительной дальности и меткости стрельбы, а также опасности в обращении. И все же в указаниях по прорыву укрепленной полосы противника, подготовленных военным советом Волховского фронта в январе 1943 года, в перечне оружия «отряда штурма и разграждения», формируемого в каждом идущем в атаку стрелковом батальоне, упомянуты 2–4 ампуломёта.



Оружие. Ампуломёт

[^]
Udel
3.04.2016 - 07:33
50
Статус: Offline


Питошенька

Регистрация: 14.01.16
Сообщений: 574
Спасибо, ТС.
Я по образованию - кадровый военный инженер, а о таком оружии слышу впервые. Полез гуглить, чтобы узнать побольше об этом.
Оказывается, существовал ещё и "бутылкомёт"-мортирного типа (насадка на винтовку Мосина) системы Цукермана. Как противотанковое спедство. Нас-то всегда учили (по кинофильмам, конечно), что "коктейль Молотова" вручную бросался. А тут "вот оно чё!". Но написано, что бойцы не любили эту штуку. И тяжесть лишняя в бою, да и вручную сподручнее.

Это сообщение отредактировал Udel - 3.04.2016 - 07:43

Оружие. Ампуломёт

[^]
Аригус
3.04.2016 - 07:36
4
Статус: Offline


Ныне живущий

Регистрация: 24.08.13
Сообщений: 6282
Предтеча РПГ и прочих , любопытная вещь , жаль что в те годы дальнейшей перспективы не получила.. Но мысль инженерная военная тогда в правильном направлении работала..

[^]
Диагноз
3.04.2016 - 07:42
-1
Статус: Offline


Параноик

Регистрация: 2.08.15
Сообщений: 1127
По идее он стрелял не ампулами, а обычными бутылками из под водки, диаметром 76 мм с бензином,, а то вы представляете хрупкие ампулы с ярко кислотным цветом

[^]
Udel
3.04.2016 - 07:45
8
Статус: Offline


Питошенька

Регистрация: 14.01.16
Сообщений: 574
Цитата (Диагноз @ 3.04.2016 - 07:42)
По идее он стрелял не ампулами, а обычными бутылками из под водки, диаметром 76 мм с бензином,, а то вы представляете хрупкие ампулы с ярко кислотным цветом

Ты ошибся. Гляди выше. А ампуломёт не получил распространения, потому что расчёт ампуломёта часто погибал из-за попадания пуль и осколков в боезапас. Об этом же везде написано, так зачем умничать-то?

Это сообщение отредактировал Udel - 3.04.2016 - 07:46

[^]
Диагноз
3.04.2016 - 07:53
-6
Статус: Offline


Параноик

Регистрация: 2.08.15
Сообщений: 1127
Цитата (Udel @ 3.04.2016 - 07:45)
Цитата (Диагноз @ 3.04.2016 - 07:42)
По идее он стрелял не ампулами, а обычными бутылками из под водки, диаметром 76 мм с бензином,, а то вы представляете хрупкие ампулы с ярко кислотным цветом

Ты ошибся. Гляди выше. А ампуломёт не получил распространения, потому что расчёт ампуломёта часто погибал из-за попадания пуль и осколков в боезапас. Об этом же везде написано, так зачем умничать-то?

Может по этому и не получил распространения, что не был унифицирован с обычной тарой, хотя трехлитровая банка тоже 125 мм, но снят точно не из за того что расчёт гиб от попадания пули, были более ужасные образцы от которых гибли свои, но снимать их ни кто не хотел

[^]
Udel
3.04.2016 - 07:54
10
Статус: Offline


Питошенька

Регистрация: 14.01.16
Сообщений: 574
Я тут погуглил даььше. Оказывается ампуломёт предназначался ещё и для использования химоружия. Но дальше испытаний дело не пошло.

Использование АРС-203 для заправки ампул АЖ-2 боевыми химвеществами. Наклонившийся боец откачивает лишнюю жидкость, стоящий возле треножника устанавливает пробки на заправочные горловины АЖ-2. Фото 1938 г.

Добавлено в 07:56
Цитата (Диагноз @ 3.04.2016 - 07:53)
но снят точно не из за того что расчёт гиб от попадания пули, были более ужасные образцы от которых гибли свои, но снимать их ни кто не хотел

Друг. Ты ошибся. Снят был именно приказом генерал-майора Д.Д. Лелюшенко.
Зачем спорить на пкстом месте? Ты просто читай. Это же совсем несложно.

В начале декабря 1941 г. на Западный фронт в один из батальонов 30-й армии генерал-майора Д.Д. Лелюшенко доставили 20 ампулометов. Сюда же приехал конструктор этого оружия, а также сам командарм, решивший лично опробовать новую технику. В ответ на комментарии конструктора по заряжанию ампуломета Лелюшенко проворчал, что больно все хитро и долго, а немецкий танк ждать не будет… При первом же выстреле ампула разбилась в стволе ампуломета, и вся установка сгорела. Лелюшенко уже с металлом в голосе потребовал второй ампуломет. Все повторилось. Генерал «осерчал», перейдя на ненормативную лексику, запретил бойцам использовать столь небезопасное для расчетов оружие и раздавил танком оставшиеся ампулометы.


Добавлено в 08:05
Цитата (Диагноз @ 3.04.2016 - 07:53)
Может по этому и не получил распространения, что не был унифицирован с обычной тарой, хотя трехлитровая банка тоже 125 мм, но снят точно не из за того что расчёт гиб от попадания пули, были более ужасные образцы от которых гибли свои, но снимать их ни кто не хотел

И это... Оторви жопу от кресла. Возьми рулетку и померь банку на балконе. Или хотя бы сюда глянь. https://yandex.ru/images/search?text=раз...os=0&rpt=simage
Не 125 она, а 154. Впрочем, твой ник говорит сам за себя brake.gif shum_lol.gif

Это сообщение отредактировал Udel - 3.04.2016 - 08:09

Оружие. Ампуломёт

[^]
Mazut
3.04.2016 - 08:17
17
Статус: Online


Ярила

Регистрация: 10.06.10
Сообщений: 1954
Цитата (Диагноз @ 3.04.2016 - 08:42)
а то вы представляете хрупкие ампулы с ярко кислотным цветом


Они этим и были rulez.gif

На "Ганзе" в раздели "купля-продажа Деактивированных боеприпасов" периодически продаются:

http://guns.allzip.org/topic/216/1270839.html



Оружие. Ампуломёт

[^]
Mazut
3.04.2016 - 08:22
13
Статус: Online


Ярила

Регистрация: 10.06.10
Сообщений: 1954

[^]
Mazut
3.04.2016 - 08:25
5
Статус: Online


Ярила

Регистрация: 10.06.10
Сообщений: 1954

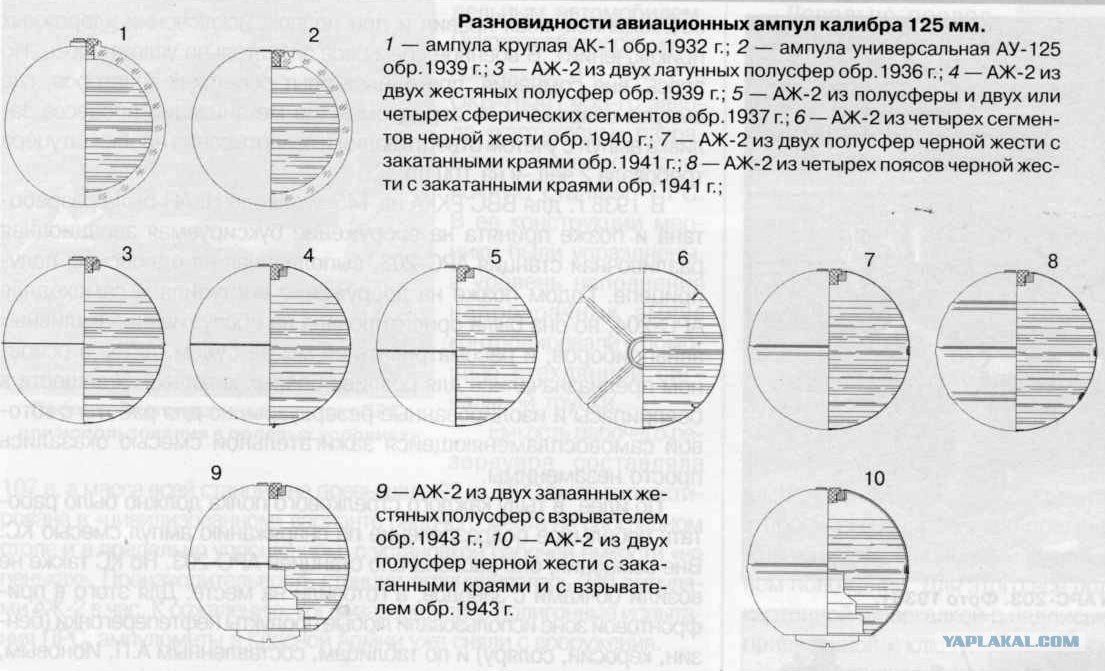

В статье Сергея Резниченко есть схемы различных ампул -
http://topwar.ru/581-ampulomet-zabytoe-oruzhie-vov.html

Отличие только в форме горловины: у АК-1 пробка возвышается над поверхностью сферы (увеличивая диаметр и, тем самым, создавая неудобства при заряжании), а у модернизированной ампулы АУ-125 горлышко опущено заподлицо со сферой и окружено канавкой (т.е., ампула АУ не требовала определённой ориентации при заряжании).

Оружие. Ампуломёт

[^]
perakula
3.04.2016 - 10:18
11
Статус: Offline


селахофобия

Регистрация: 9.08.14
Сообщений: 3466
чем эта тема не понравилась(пол месяца назад была)? там всё про ампуломёт и видео даже есть

http://www.yaplakal.com/forum2/topic1336406.html

[^]
tomu
3.04.2016 - 10:42
0
Статус: Offline


Приколист

Регистрация: 2.02.15
Сообщений: 267
За оружие зелень.

[^]
всезебэст
3.04.2016 - 10:51
0
Статус: Offline


Ярила

Регистрация: 22.12.15
Сообщений: 6406
спорный такой девайс...ссыкотно как то пользоваться.Но раз немцы пользовали-толк был.Их то никто не заставлял

[^]
rzaruba
3.04.2016 - 11:09
0
Статус: Offline


Балагур

Регистрация: 16.10.12
Сообщений: 953
Цитата (Udel @ 3.04.2016 - 07:54)
Добавлено в 07:56
Цитата (Диагноз @ 3.04.2016 - 07:53)
но снят точно не из за того что расчёт гиб от попадания пули, были более ужасные образцы от которых гибли свои, но снимать их ни кто не хотел

Друг. Ты ошибся. Снят был именно приказом генерал-майора Д.Д. Лелюшенко.
Зачем спорить на пкстом месте? Ты просто читай. Это же совсем несложно.

В начале декабря 1941 г. на Западный фронт в один из батальонов 30-й армии генерал-майора Д.Д. Лелюшенко доставили 20 ампулометов. Сюда же приехал конструктор этого оружия, а также сам командарм, решивший лично опробовать новую технику. В ответ на комментарии конструктора по заряжанию ампуломета Лелюшенко проворчал, что больно все хитро и долго, а немецкий танк ждать не будет… При первом же выстреле ампула разбилась в стволе ампуломета, и вся установка сгорела. Лелюшенко уже с металлом в голосе потребовал второй ампуломет. Все повторилось. Генерал «осерчал», перейдя на ненормативную лексику, запретил бойцам использовать столь небезопасное для расчетов оружие и раздавил танком оставшиеся ампулометы.



Я дико извиняюсь, но с какого хрена обычный генерал-майор мог снять что-то с вооружения? Может у нас и полковники с майорами что-нибудь поснимали с вооружения Красной Армии?

[^]
rzaruba
3.04.2016 - 11:23
1
Статус: Offline


Балагур

Регистрация: 16.10.12
Сообщений: 953
Мина БФМ-125. Запилена из противотанковой авиабомбы кумулятивного действия ПТАБ 2,5, путем приделывания) дополнительного вышибного заряда и нового оперения минометно типа. Предназначена, как вы уже догадались, для стрельбы из нашего ампуломета. Полигонные испытания боеприпаса прошли в 1941 г. Их итогом стал запуск мины в опытно-серийное производство. Войсковые испытания ФБМ-125 успешно завершились в 1942 г.

Скажите тоже сняли потому что Лелюшенко не понравилось?

Еще из них дымовыми шашками стреляли, а еще и фугасную мину придумали вроде...

Оружие. Ампуломёт

[^]
Kopatych71
22.06.2016 - 22:26
3
Статус: Offline


Весельчак

Регистрация: 24.12.15
Сообщений: 117
Находили такие в Калужской области. И сейчас горят ого-го.

Оружие. Ампуломёт

[^]
Kopatych71
22.06.2016 - 22:27
2
Статус: Offline


Весельчак

Регистрация: 24.12.15
Сообщений: 117

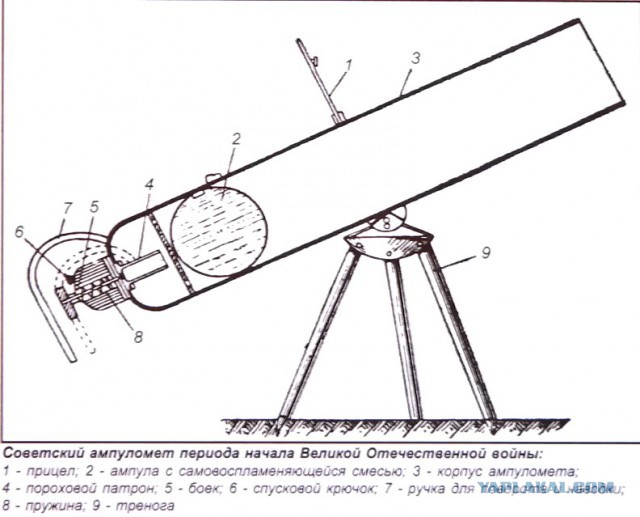

Конструктив.

Оружие. Ампуломёт

[^]
madmikkie
23.06.2016 - 00:34
2
Статус: Offline


Шутник

Регистрация: 27.12.12
Сообщений: 48
Ампуломет. Сразу его вспомнил.

Оружие. Ампуломёт

[^]
Pohmelniy
23.06.2016 - 07:12
1
Статус: Offline


Ярила

Регистрация: 4.04.14
Сообщений: 4294
Цитата (Paragraf23 @ 3.04.2016 - 07:29)
Трофейные ампуломёты охотно использовались противником.

Угу, охотно. Небось еще и дрались всей панзергренадерской дивизией за право обладания?

Оружие не столько забытое, сколько малоэффективное и поэтому почти не применявшееся. Да и созданное от отчаяния. Как ситуация чуть полегче стала, все это барахло списали в утиль.

Добавлено в 07:16
Цитата (всезебэст @ 3.04.2016 - 10:51)
спорный такой девайс...ссыкотно как то пользоваться.Но раз немцы пользовали-толк был.Их то никто не заставлял

У немцев тоже бывали трудные моменты, когда и хуй - веревка.

[^]
GlimmerMan
23.06.2016 - 07:37
0
Статус: Offline


Хохмач

Регистрация: 21.01.14
Сообщений: 705
Интересно, никогда не слышал о таком оружии!

[^]
simva
23.06.2016 - 08:03
1
Статус: Offline


Дилетант широкого профиля

Регистрация: 13.06.11
Сообщений: 2616
Для более полной картины применения этого типа оружия надо сказать, что и у наших союзников, а именно Великобритании, то же было подобное оружие - Northover Projector. Вот что о нём пишет Википедия:
Projector, 2.5 дюймовый, более известный как Northover Projector или Гранатомёт Нортовера — британский противотанковый гранатомёт (ампуломёт) разработки 1940 года. После поражения при Дюнкерке британская армия срочно нуждалась в дешевых противотанковых средствах, одним из которых и стал гранатомёт, разработанный майором Гарри Нортовером. Тем не менее, популярности в войсках он не обрёл и состоял на вооружении частей народного ополчения вплоть до конца войны, хотя и там играл роль «психологического оружия» и постепенно вытеснялся более совершенными противотанковыми средствами.
После разгрома у Дюнкерка в британской армии осталось лишь 167 противотанковых пушек, таким образом, на фоне угрозы немецкого вторжения срочно потребовалось дешевое противотанковое средство. Таковым была признана конструкция майора Гарри Нортовера, который предложил простейший гранатомёт, стоящий, по его расчётам, менее 10 фунтов стерлингов. Гранатомёт Нортовера был представлен ‎Уинстону Черчиллю как дешевое и простое противотанковое средство. После показа Черчилль приказал немедленно запустить гранатомёт в производство.
Гранатомет Нортовер представлял собой стальную трубу с казенником с тыльной стороны, с примитивными прицельными и стреляющими приспособлениями. Стреляло устройство обычными ручными или винтовочными гранатами, а также — бутылками с зажигательной смесью, метательным зарядом служило небольшое количество дымного пороха, детонируемого капсулем игрушечного пистолета. При этом наводился гранатомёт длинной ручкой, примыкавшей к казённику. Простота конструкции обеспечила дешевизну гранатомёта — он стоил десять фунтов, то есть около 35 долларов (для сравнения, пистолет-пулемёт Томпсона стоил порядка 300 долларов).
Станок к гранатомёту — раздвижной, состоящий из четырёх трубчатых опор. Непосредственно гранатомёт крепился к вершине станка цапфой. В отсутствии каких-либо противооткатных устройств он принимал на себя энергию отдачи. Станок являлся наиболее массивной частью конструкции — его вес доходил до 30 килограмм, что снижало мобильность системы в целом. Впоследствии он был облегчен в модификации Northover Projector Mk.2, выпущенной малой серией.
Противотанковая граната №68 — противотанковая граната для ружейного гранатомёта, разработана в 1940 году, весила около 900 грамм, из которых 150 составляла масса ВВ.
Граната Миллса — в варианте № 36, разработанном в 1932 году. Опасная зона поражения составляла 91 метр.
Специальная зажигательная граната №76 — формально введённый для гранатомёта Нортовера «боеприпас», бутылка объёмом в четверть пинты, наполненная зажигательной смесью фосфора и бензина. Широко использовалась наряду с двумя другими типами гранат, при этом эффективность как противотанкового боеприпаса была намного выше.
К августу 1941 в войсках (как регулярных, так и ополчения) насчитывалось около 8000 гранатомётов, а к 1943 — 18,919, однако реакция в войсках на оружие была отрицательной. В качестве недостатков указывались демаскирующее расчёт белое облако после выстрела и сложность расчёта заряда пороха. При заряде, превышающем норму, сильно увеличивалась вероятность разрыва гранаты в стволе, в то время как меньший сильно снижал дальность выстрела. При этом реальной возможностью поражать немецкие танки обладала лишь граната № 76, а станок весом в 27 кг был тяжелым. Часть этих недостатков была исправлена в Northover Projector Mk. 1, но лишь небольшое их количество было произведено. Отрицательная реакция в войсках способствовала тому, что гранатомёты поступали основном в части народного ополчения, где преподносились как простое в освоении противотанковое средство, постепенно заменяясь более совершенными образцами. В бою они так ни разу и не поучаствовали.

Это сообщение отредактировал simva - 23.06.2016 - 08:04
