Расскажу вам о небольшом, но творческом рукожопстве одной Фито лампы из поднебесной.

Мое увлечение светодиодами началось недавно, но переросло в массовый психоз rulez.gif
Заказал я как-то пробную партеечку на всем известном рисовом сайте всяких разных светодиодов, обчитался форумов по их подключению, и ну весь дом переводить на экономичное и яркое освещение. sm_biggrin.gif

Видя это приходит как-то мой компаньон на работу с лампочкой в руках, и говорит, работала работала у тестя она, да и перестала, а он как раз рассаду сейчас выращивает к лету.
Сможем починить?

Ну давай попробуем.

Как я лампочку чинил

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
ddeam
5.02.2016 - 12:38
Статус: Offline


Юморист

Регистрация: 5.04.11
Сообщений: 486
Разбираем пациента:



Как я лампочку чинил

[^]
ddeam
5.02.2016 - 12:38
Статус: Offline


Юморист

Регистрация: 5.04.11
Сообщений: 486
Драйвер

Как я лампочку чинил

[^]
ddeam
5.02.2016 - 12:40
Статус: Offline


Юморист

Регистрация: 5.04.11
Сообщений: 486
Матерь божья!
Да из него же вышел весь синий дым, на котором он работал!!!!
А без него никак, работать не будет.

Проверяю, остался ли синий дым в светодиодах, может их не зацепило?

Нет, они все живы, заодно вычисляем их потребляемый ток.
Он составил 350 мА. Ну +/- этож Китай!:)
Их там 18 шт, значит драйвер был на 20 Ватт.


Драйвера у меня такого не нашлось. Поехали в ближайший магазин, не ждать же 2 месяа из Китая. Рассада ведь!!!!!
Единственное что приемлемое нашел это вот такой драйвер




Добавлено в 12:40
Сорри за качество фото.
Это 10 Ваттный драйвер на 300 мА, светики под такой нагрузкой заниженной еще дольше поживут.
Купили 2 шт.

Но вот беда, в старый корпус их не впихнуть, большие они, драйверы эти. Пытался разобрать, да где там. Все залито наглухо, этож IP 66.

Как я лампочку чинил

[^]
ddeam
5.02.2016 - 12:41
Статус: Offline


Юморист

Регистрация: 5.04.11
Сообщений: 486
Ну залито и залито, что мы не инженерА чтоли? У нас же есть 3D принтер, давай щас корпус напечатаем и делоффф.

Друган нарисовал корпус по снятым размерам, я оптимизировал печать.

Поехали!!!

Как я лампочку чинил

[^]
ddeam
5.02.2016 - 12:41
Статус: Offline


Юморист

Регистрация: 5.04.11
Сообщений: 486
Филамент конечно какашечного цвета, но думаю растениям пох.

Пошла печать!


Как я лампочку чинил

[^]
ddeam
5.02.2016 - 12:42
Статус: Offline


Юморист

Регистрация: 5.04.11
Сообщений: 486
Кстати расчет показал что печататься будет 9 часов

Как я лампочку чинил

[^]
ddeam
5.02.2016 - 12:42
Статус: Offline


Юморист

Регистрация: 5.04.11
Сообщений: 486
Фото

Как я лампочку чинил

[^]
ddeam
5.02.2016 - 12:42
Статус: Offline


Юморист

Регистрация: 5.04.11
Сообщений: 486

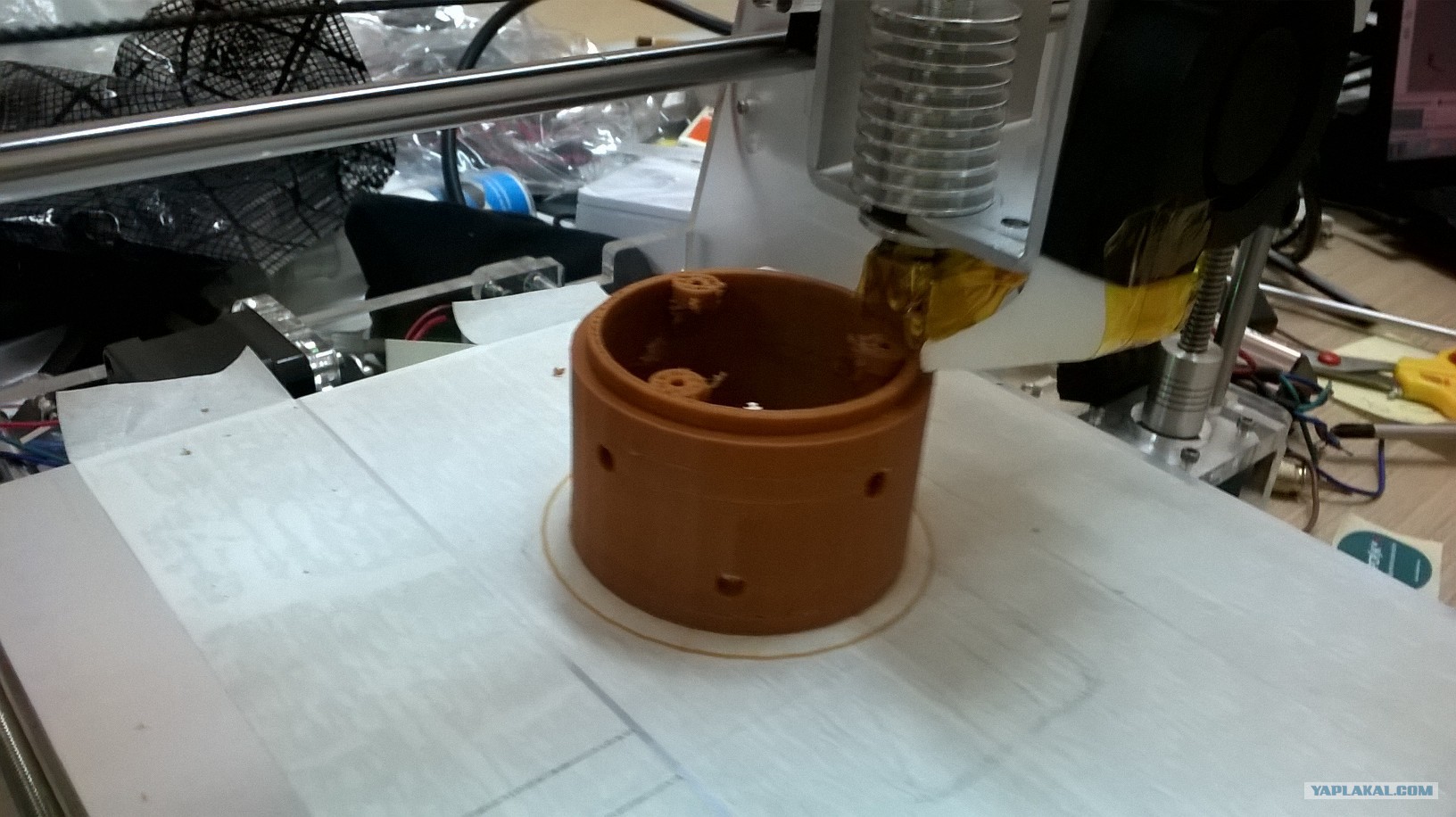

Фото

Как я лампочку чинил

[^]
ddeam
5.02.2016 - 12:43
Статус: Offline


Юморист

Регистрация: 5.04.11
Сообщений: 486

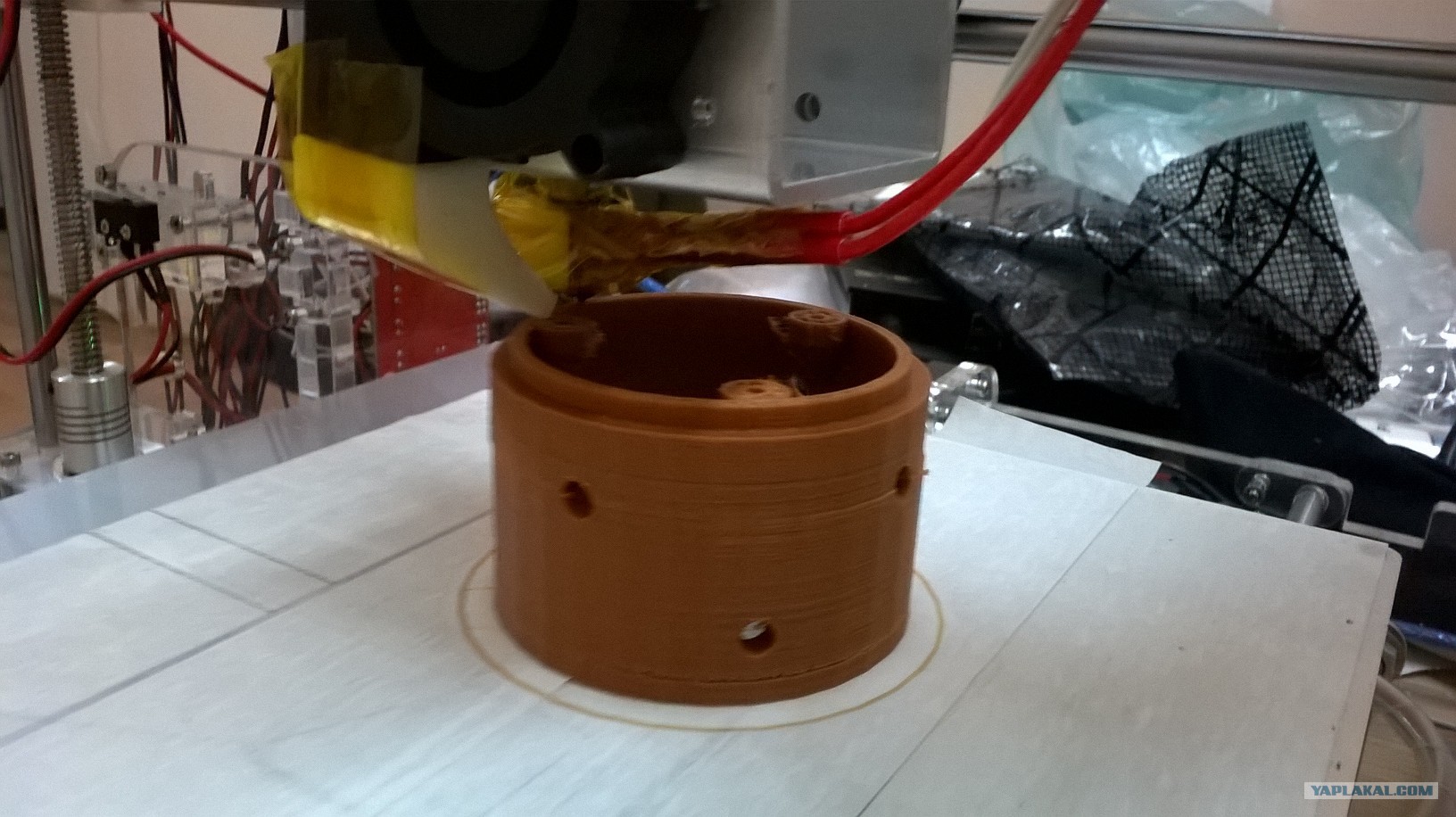

Фото

Как я лампочку чинил

[^]
ddeam
5.02.2016 - 12:43
Статус: Offline


Юморист

Регистрация: 5.04.11
Сообщений: 486
Почти готово

Как я лампочку чинил

[^]
ddeam
5.02.2016 - 12:43
Статус: Offline


Юморист

Регистрация: 5.04.11
Сообщений: 486
Готово, было уже ближе к ночи. Жена меня потеряла с работы. Сообщил что важным делом маюсь, не мешай!!!

Как я лампочку чинил

[^]
ddeam
5.02.2016 - 12:44
Статус: Offline


Юморист

Регистрация: 5.04.11
Сообщений: 486
еще вид

Как я лампочку чинил

[^]
ddeam
5.02.2016 - 12:44
Статус: Offline


Юморист

Регистрация: 5.04.11
Сообщений: 486
Ну что примеряем.
Садится как родная!!!

Как я лампочку чинил

[^]
ddeam
5.02.2016 - 12:44
Статус: Offline


Юморист

Регистрация: 5.04.11
Сообщений: 486
Паяю два драйвера в параллель

Как я лампочку чинил

[^]
ddeam
5.02.2016 - 12:45
Статус: Offline


Юморист

Регистрация: 5.04.11
Сообщений: 486
Прикручиваю юбку и собираю всю конструкцию. Вот такой получился паук

Как я лампочку чинил

[^]
ddeam
5.02.2016 - 12:45
Статус: Offline


Юморист

Регистрация: 5.04.11
Сообщений: 486
Поскольку все светики последовательно включены. Выпаиваю по одной ноге на 9 и 10, чтоб у меня получилось две линейки из последовательных светиков по 9 шт, и питаю их от каждого драйвера.

Как я лампочку чинил

[^]
ddeam
5.02.2016 - 12:45
Статус: Offline


Юморист

Регистрация: 5.04.11
Сообщений: 486
Проверяем.

Как я лампочку чинил

[^]
ddeam
5.02.2016 - 12:46
Статус: Offline


Юморист

Регистрация: 5.04.11
Сообщений: 486
Работает!!!

Как я лампочку чинил

[^]
ddeam
5.02.2016 - 12:46
Статус: Offline


Юморист

Регистрация: 5.04.11
Сообщений: 486
Заодно оставляю включенным на 1 час, проверить как будет греться вся конструкция.

В результате испытаний нагрева не выявлено, корпус радиатора теплый. Корпус драйверов вообще комнатной температуры.

Окончательная сборка.

Как я лампочку чинил

[^]
ddeam
5.02.2016 - 12:46
Статус: Offline


Юморист

Регистрация: 5.04.11
Сообщений: 486
Многие меня спрашивают, а зачем тебе 3D принтер? А вот зачем! Шах и мат аместиты! Я лампочку с его помощью починил.
Вот так я развлекался на работе.

Я все, можно пинать.
