Запилил на днях вот такую шкатулку , идея меня мучила давно , пришлось фрезеровать, чтобы успокоиться. Будет около 25 фоток и видео , сразу прошу прощения за ошибки и качество фоток , цанга как фотоапарт совсем не то ))))
Постараюсь коротко описать , что , как и почему делал ЧПУ станок.

Как я шкатулку фрезеровал на ЧПУ

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Abarmotina
1.02.2016 - 16:18
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
1. Началось всё с того , что нашёл нужный мне рисунок , скачать в векторном формате не удалось , пришлось рисовать руками )

Как я шкатулку фрезеровал на ЧПУ

[^]
Abarmotina
1.02.2016 - 16:19
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
2. Как материал нашёл остатки букового щита .

Как я шкатулку фрезеровал на ЧПУ

[^]
Abarmotina
1.02.2016 - 16:20
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750

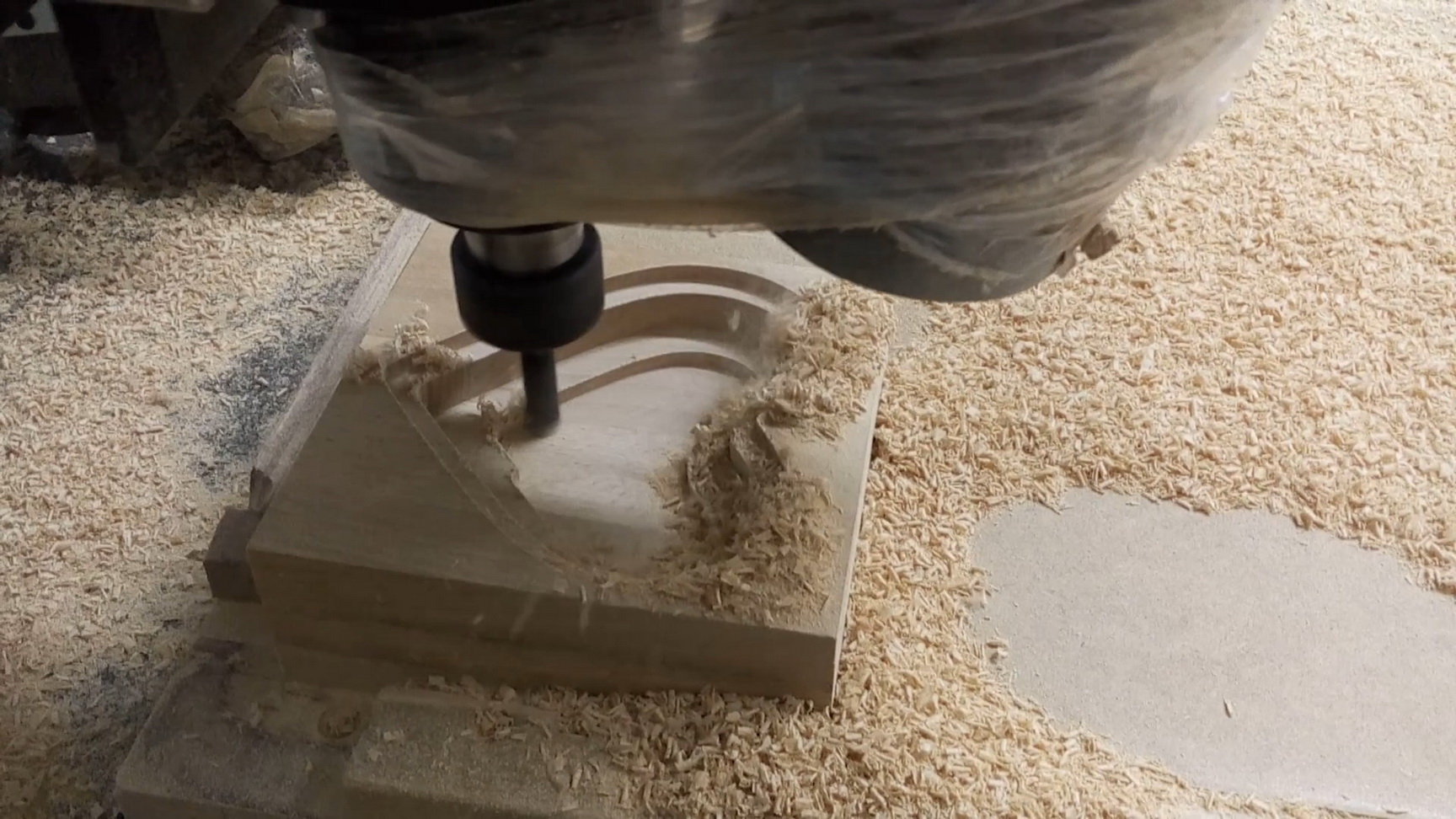

3. Программу для ЧПУ делал не раз пока всё не сделал как нужно ...первую прикидку делал на МДФ , а потом уже дерево . Снимаем большую часть материала , прямой фрезой 12мм - черновая обработка.

Как я шкатулку фрезеровал на ЧПУ

[^]
Abarmotina
1.02.2016 - 16:22
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
4. Дальше берём сферическую диаметром 6мм и погнали чистовую ... одну фрезу угробил , на фото как раз видно переход .

Как я шкатулку фрезеровал на ЧПУ

[^]
Abarmotina
1.02.2016 - 16:23
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
5. Дальше очередь за нанесением орнамента , гравировка конусной фрезой ...тут я сильно тупанул и задал гравировку в два прохода , пришлось потом много шлифовать .

Как я шкатулку фрезеровал на ЧПУ

[^]
Abarmotina
1.02.2016 - 16:23
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
6.


Как я шкатулку фрезеровал на ЧПУ

[^]
Abarmotina
1.02.2016 - 16:23
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
7. Верх крышки готов .

Как я шкатулку фрезеровал на ЧПУ

[^]
Abarmotina
1.02.2016 - 16:24
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
8. Переходим к внутренней стороне , аналогично сначала черновая обработка .

Как я шкатулку фрезеровал на ЧПУ

[^]
Abarmotina
1.02.2016 - 16:25
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
9. Одну фрезу уже угробил , поэтому взял уже конусную со сферическим окончанием для чистовой .

Как я шкатулку фрезеровал на ЧПУ

[^]
Abarmotina
1.02.2016 - 16:26
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
10. Вот , понемногу уже виднеется орнамент ...

Как я шкатулку фрезеровал на ЧПУ

[^]
Abarmotina
1.02.2016 - 16:27
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
11. Сразу после станка , обезал прямой фрезой , оставил островки чтобы не выпала .

Как я шкатулку фрезеровал на ЧПУ

[^]
Abarmotina
1.02.2016 - 16:28
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
12. Осталось сделать основу шкатулки . Заготовка уже установлена ...

Как я шкатулку фрезеровал на ЧПУ

[^]
Abarmotina
1.02.2016 - 16:29
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
13. Сначала собирал 3 мм материала , чтобы не была очень высокая )

Как я шкатулку фрезеровал на ЧПУ

[^]
Abarmotina
1.02.2016 - 16:30
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
14 . А теперь уже "выгрызаем " лишний материал , чтобы было куда положить всякие ништяки )))

Как я шкатулку фрезеровал на ЧПУ

[^]
Abarmotina
1.02.2016 - 16:30
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
15. Ну и последнее - вырезаем шкатулку из заготовки .

Как я шкатулку фрезеровал на ЧПУ

[^]
Abarmotina
1.02.2016 - 16:31
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
16. Сразу после станка , первая примерка )

Как я шкатулку фрезеровал на ЧПУ

[^]
Abarmotina
1.02.2016 - 16:32
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
17. С надфилями и шлифшкуркой пришлось посидеть пару часов , но результатом более -менее доволен ))

Как я шкатулку фрезеровал на ЧПУ

[^]
Abarmotina
1.02.2016 - 16:32
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
18.

Как я шкатулку фрезеровал на ЧПУ

[^]
Abarmotina
1.02.2016 - 16:32
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
19.

Как я шкатулку фрезеровал на ЧПУ

[^]
Abarmotina
1.02.2016 - 16:32
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
20.

Как я шкатулку фрезеровал на ЧПУ

[^]
Abarmotina
1.02.2016 - 16:32
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
22.

Как я шкатулку фрезеровал на ЧПУ

[^]
Abarmotina
1.02.2016 - 16:33
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
23. После грунта и лака .

Как я шкатулку фрезеровал на ЧПУ

[^]
Abarmotina
1.02.2016 - 16:33
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
24.

Как я шкатулку фрезеровал на ЧПУ

[^]
Abarmotina
1.02.2016 - 16:33
Статус: Offline


Ярила

Регистрация: 10.06.15
Сообщений: 6750
25.

Как я шкатулку фрезеровал на ЧПУ

[^]
