Воскрешаем убитый монитор

Ради интереса для зимней рыбалки решил сделать подводную видеокамеру.
Сама камера была в наличии герметичный корпус для нее был успешно выточен на токарном станке, но была проблема, не было монитора с питанием от 12 вольт, чтобы все это дело сделать портативным.
Сразу на ум пришла идея использовать автомобильный монитор для подключения камеры заднего вида, но самый дешевый вариант в ближайшем магазине упирался в 3 килорубля за простецкий монитор диагональю 4".
Ради эксперимента жаба сказала свое решительное "НЕТ".
Можно конечно заказать с китая, но это надо ждать,а в одном месте свербит, хочется быстрее все испытать в деле.
В беседе с товарищем удалось выяснить, что у него есть портативный телевизор 7", но, по его словам, с глюком матрицы.
Так в руки мне попал монитор марки SUPER.
Снимал на кривую матрицу и паяльник.
Будет 15 фоток

При первом включении обнаружил, что картинка полностью заливается красны светом,а иногда изображение вообще пропадает.
Ни какие настойки контрастности и цветности не помогают.
Почитав в интернете про болезни мониторов, стало ясно, что проблема заключается в умирающей подсветке матрицы.
Было решено припарировать пациента и посмотреть что у него в потрохах.
Примерно так он казал в начале

Начинаем разборку

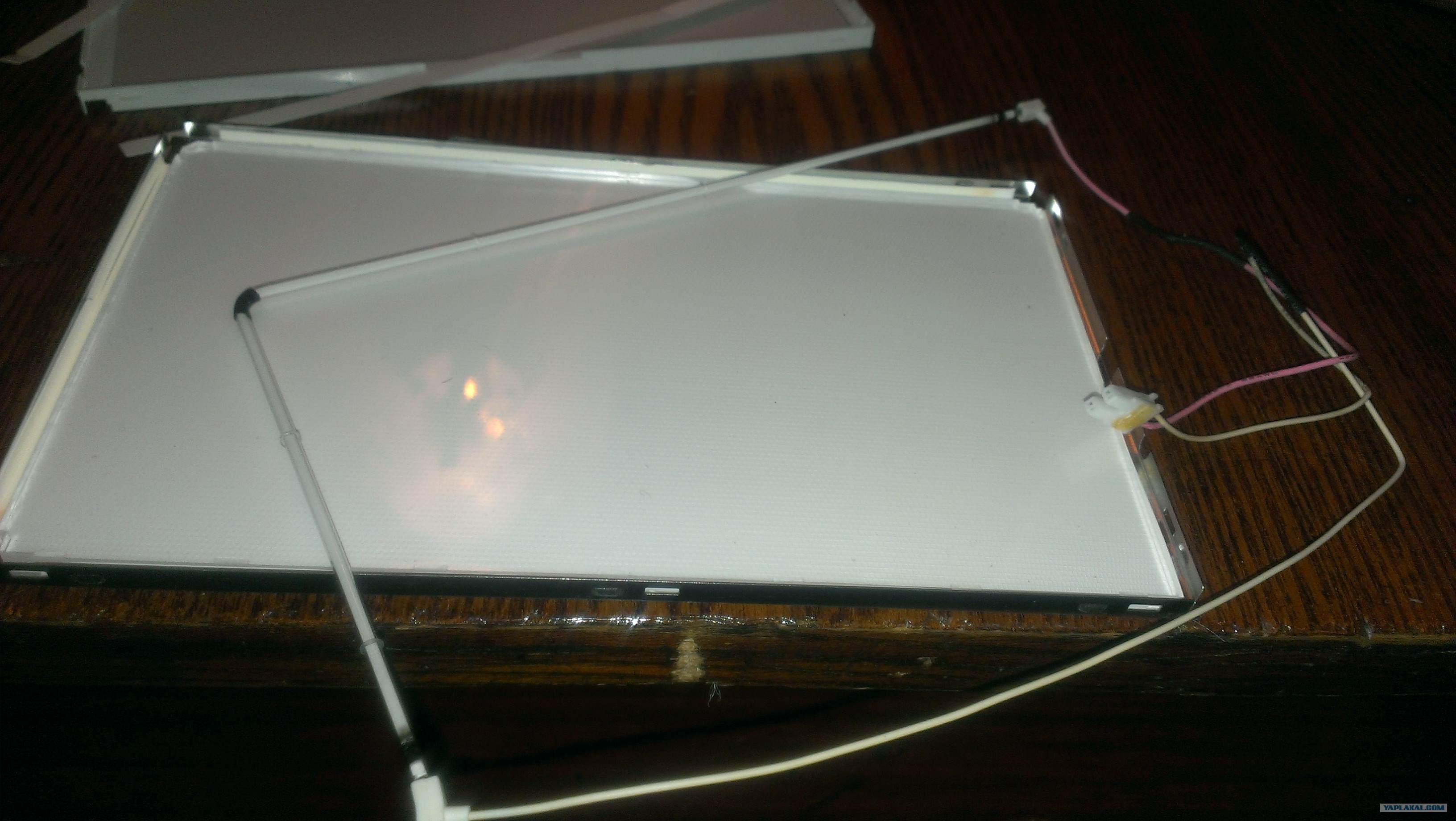

Вот она виновница, лампа подсветки, люминисцентная, типа таких, какие мы привыкли видеть в повседневной жизни
на потолке, только в уменьшенном виде и изогнутая буквой Г.

Как и в бытовых лампах, они не лишены перегарания.
Вот здесь видно, что в зоне электрода лампа почернела

Так как найти такую лампу не представлялось возможным, а еще этот зудеж по быстрее испытать камеру на водоеме
было решено приколхозить для подсветки светодиоды.
Донором послужила светодиодная лента с СМД диодами размером 2,8мм х 3,5мм

Так как пространство где стояла лампа толщиной всего 3 мм, было принято решение изготовить светодиодные планки
Для этого из фольгированного стеклотекстолита выпилены две планки шириной 3мм, длиной 9 и 15см.

Для монтажа светодиодов, в местах пайки делаем пропил. На длинную планку размещаем 6 светодиодов, на короткую 3.

Для питания от 12в, паял секциями по 3 диода с токоограничивающим резистором, в принципе так, как и было на ленте.

Испытываем. Без касяков ни куда, половина горит, половина нет.

Монтируем планки и проводку в панель. В лучших китайских традициях, для фиксации используем термоклей.

Готовая панель

Испытываем. Вроде все светится.

Собираем все в кучу, ставим матрицу. И вуаля

Делаем пробное включение. УРА, появилась цветность!!!
Конечно присутствует засветка от диодов, но она не особо мешает. Нужно было или меньше ставить диодов или перед диодами ставить какие - либо матовый вставки, чтобы свет рассеивался

Испытываем.
Все, я закончил. Завтра еду на рыбалку испытывать

Это сообщение отредактировал alexey077 - 8.01.2016 - 01:27

Он стал показывать! Золотые руки у автора! Зелёнки за монитор!

Автор красавец, я вообще не понимаю как это работает!

Надо было светодиоды наждачкой заматовать

Спасибо за идею и исполнение! У меня как раз мониторчик с дохлой подсветкой есть...

Я сам не знал.


Это сообщение отредактировал alexey077 - 8.01.2016 - 01:35

Ну че. молодец! Зелень! А теперь - ай-да сканворд!!!

Как раз таки нужно чаще, чтоб не было таких "мёртвых" зон. За рукожопство заслужил.

Об этом я как то даже не подумал. Возьму на заметку. Век живи, век учись.

А почаще диодов напихать нельзя было? Небось из-за будущего перегрева? Или еще чего.
