Несколько лет назад видел в интернете работы Франка Бухвальда, но тогда я не занимался ~~этой ерундой~~ изготовлением часов на газоразрядных индикаторах, и вот теперь решил сделать нечто подобное.
Изготовление начинаю со стакана для крепления индикаторов.

25 фотографий.

Yap 22.06.2026 - 09:50

Продам слона • На сайте 21 год

Все комментарии:

Wallery автор 1 янв 2016 в 18:06

Самодельщик • На сайте 11 лет

Стаканы будут крепиться в обоймах. Паз в центре нужен для прокладки проводов.

Wallery автор 1 янв 2016 в 18:06

Самодельщик • На сайте 11 лет

Вот так это будет выглядеть.

Wallery автор 1 янв 2016 в 18:07

Самодельщик • На сайте 11 лет

В нижнюю часть обоймы вставлю вот такие втулки.

Wallery автор 1 янв 2016 в 18:07

Самодельщик • На сайте 11 лет

Втулки вставлены.

Wallery автор 1 янв 2016 в 18:07

Самодельщик • На сайте 11 лет

На этом снимке будущая центральная стойка.

Wallery автор 1 янв 2016 в 18:08

Самодельщик • На сайте 11 лет

В центр стойки вставится горизонтальная трубка.

Wallery автор 1 янв 2016 в 18:08

Самодельщик • На сайте 11 лет

Трубка в стойке.

Wallery автор 1 янв 2016 в 18:08

Самодельщик • На сайте 11 лет

Подставка изготовлена из цельного бруска латуни.

Wallery автор 1 янв 2016 в 18:08

Самодельщик • На сайте 11 лет

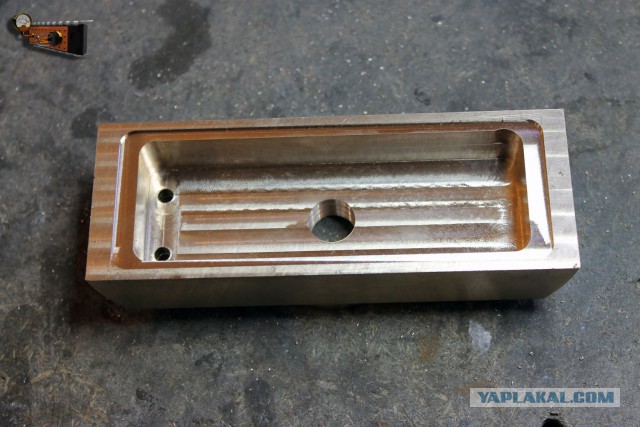

Внутри у неё выборка для платы.

Wallery автор 1 янв 2016 в 18:10

Самодельщик • На сайте 11 лет

Мигающая лампочка между часами и минутами располагается вот на такой штанге.

Wallery автор 1 янв 2016 в 18:10

Самодельщик • На сайте 11 лет

Опорные ножки фрезерую пакетом для более точного соответствия.

Wallery автор 1 янв 2016 в 18:10

Самодельщик • На сайте 11 лет

Ножки крепятся к корпусу тремя винтами.

Wallery автор 1 янв 2016 в 18:10

Самодельщик • На сайте 11 лет

Процесс чернения деталей не фотографировал, он быстротечный и не до съёмки.
Плата установлена в корпус.

Wallery автор 1 янв 2016 в 18:11

Самодельщик • На сайте 11 лет

Закрываем крышку и всё готово!

Wallery автор 1 янв 2016 в 18:11

Самодельщик • На сайте 11 лет

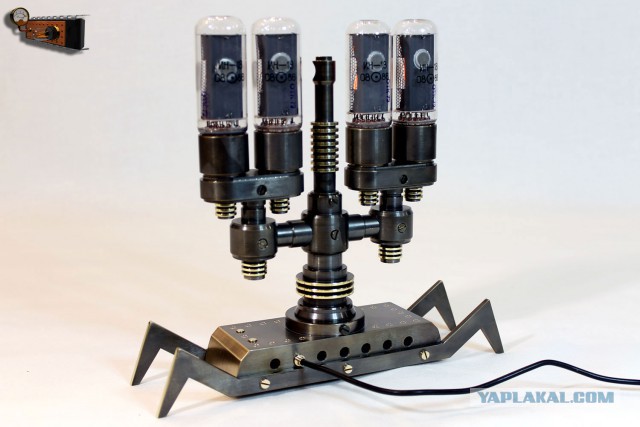

Вот то, что получилось в итоге.

Wallery автор 1 янв 2016 в 18:11

Самодельщик • На сайте 11 лет

Общий вид.

Wallery автор 1 янв 2016 в 18:11

Самодельщик • На сайте 11 лет

Шильдик.

Wallery автор 1 янв 2016 в 18:12

Самодельщик • На сайте 11 лет

Кнопки управления несколько замаскированы и не очень выделяются на корпусе.

Wallery автор 1 янв 2016 в 18:12

Самодельщик • На сайте 11 лет

Вид сзади.

Wallery автор 1 янв 2016 в 18:12

Самодельщик • На сайте 11 лет

Вся конструкция собрана на винтах и легко разбирается.

Wallery автор 1 янв 2016 в 18:13

Самодельщик • На сайте 11 лет

Мигающая точка между часами и минутами.

Wallery автор 1 янв 2016 в 18:13

Самодельщик • На сайте 11 лет

Часы имеют нижнюю подсветку ламп оранжевого цвета.

Wallery автор 1 янв 2016 в 18:13

Самодельщик • На сайте 11 лет

Снимок в темноте.

Wallery автор 1 янв 2016 в 18:14

Самодельщик • На сайте 11 лет

И ещё один снимок в темноте.

Благодарю за просмотр!
