В посте - Если бы в бой шли одни «старики»… - уважаемого KROVLJ в комментариях возник вопрос перевернутых и неперевернутых двигателях, например:

«Sidorini Цитата
Чехи например делали 109-е с обычным, неперевернутым мотором.
Можно тезис развернуть? Что-то новое узнал...
Добавлено в 23:46
Двигатель на истребителе - это не как ботинки в коробку засунуть - хочу так, а потом наоборот. Такшта, ссыль, плз.»

http://www.yaplakal.com/forum2/topic1264925.html?hl=

Ну что же, разберем ситуацию:

И так авиадвигателя свою историю начали еще в 19 веке: Хайрам Максим, да тот самый что пулемет, построил аэроплан с паровым двигателем...

Авиадвигатели Второй мировой

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
P376
13.12.2015 - 18:54
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 29937

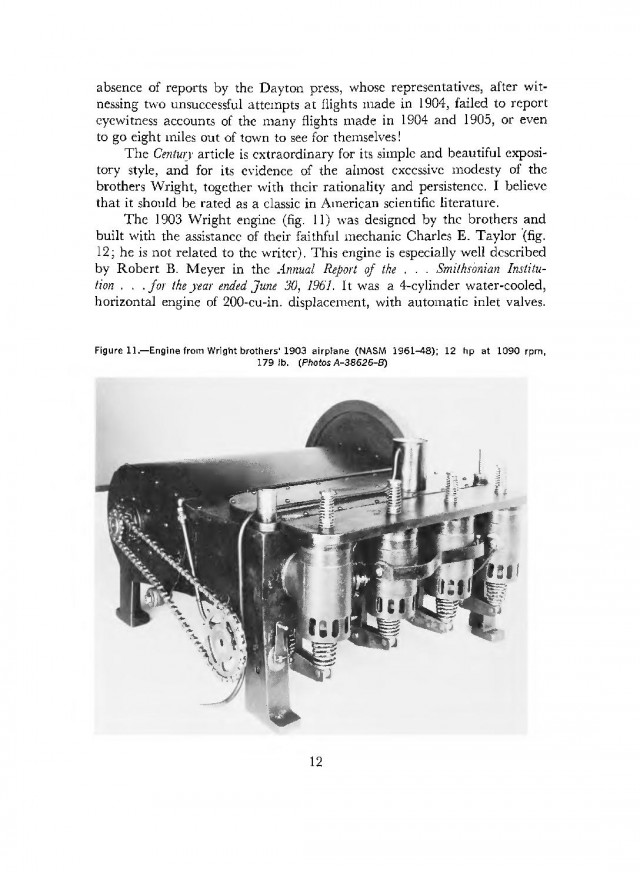

Следующий подход, наконец-то результативный, сделали братья Райт:


Авиадвигатели Второй мировой

[^]
P376
13.12.2015 - 18:54
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 29937
И тут началось.


Авиадвигатели Второй мировой

[^]
P376
13.12.2015 - 18:55
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 29937
Знаменитый Левавасер:


Авиадвигатели Второй мировой

[^]
P376
13.12.2015 - 18:56
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 29937
И вот к Первой мировой авиация имела некоторое разнообразие моторов и их схем.

Авиадвигатели Второй мировой

[^]
P376
13.12.2015 - 18:58
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 29937
Поршневые авиадвигатели делятся на два основных типа:
1. Радиальные, они звездообразные;
2. Рядные.

Радиальные, в свою очередь делятся на одинарные (одинарная звезда) АШ-62 например, сдвоенные (двойная звезда) АШ-82, и многорядные Pratt & Whitney P-4360-43.

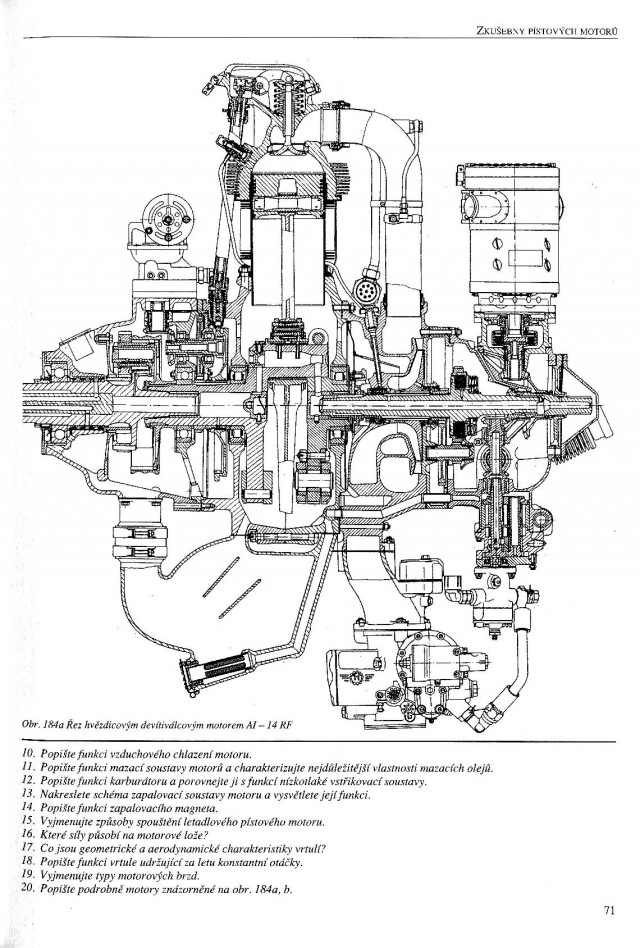

АИ-14

Авиадвигатели Второй мировой

[^]
P376
13.12.2015 - 19:00
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 29937
Райт Циклон

Авиадвигатели Второй мировой

[^]
P376
13.12.2015 - 19:01
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 29937

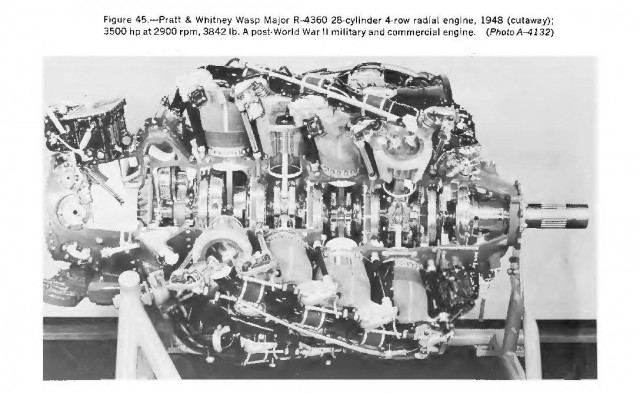

28 цилиндров

Авиадвигатели Второй мировой

[^]
P376
13.12.2015 - 19:01
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 29937
Данные двигатели исключительно воздушного охлаждения.


Авиадвигатели Второй мировой

[^]
P376
13.12.2015 - 19:04
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 29937
Рядные двигатели делятся на однорядные, двухрядные, трехрядные, четырехрядные, водяного или воздушного охлаждения.

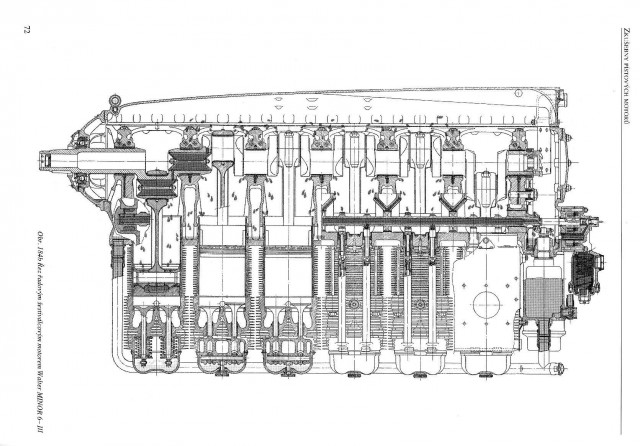

Немецкий Вальтер Минор, до сих пор выпускается чехами под маркой LOM-PRAHA с теми же обозначениями М132/332/137/337 до сих пор выпускают. Есть также и форсированные модификации этих моторов, если М337А имеет 210 л.с.то М337В - 240,а М337С - 258 л.с.

Авиадвигатели Второй мировой

[^]
P376
13.12.2015 - 19:05
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 29937
Двухрядные делятся на V-образные, А-образные, оппозитные.

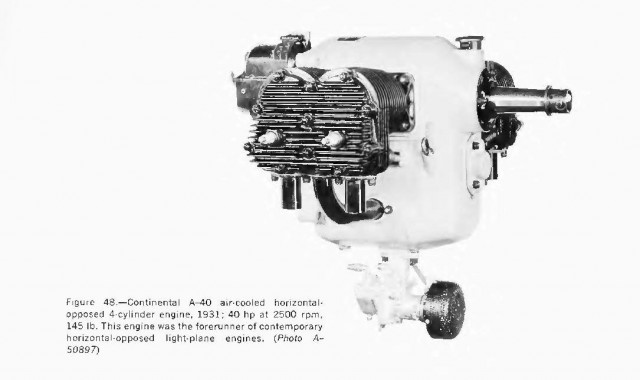

оппозит

Авиадвигатели Второй мировой

[^]
P376
13.12.2015 - 19:06
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 29937
Оппозит на сегодня самый расспространенный поршневой двигатель.


Авиадвигатели Второй мировой

[^]
P376
13.12.2015 - 19:07
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 29937

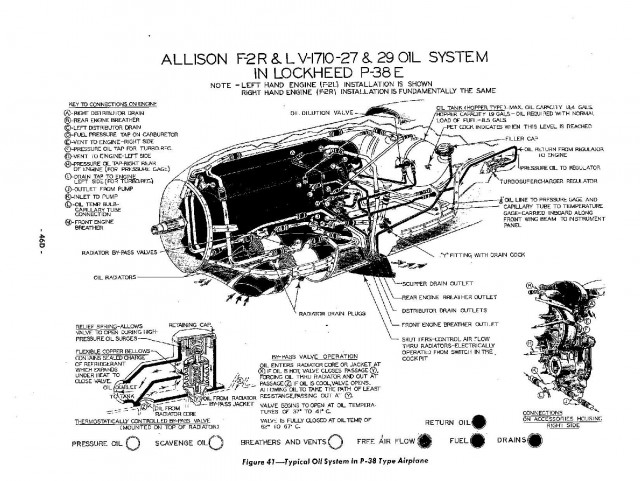

V-образные применялись в ВВС Англии, США, СССР, Франции, Италии. Конструкция проста, картер двигателя внизу, к нему под углом либо прикручены, либо отлиты вместе блоки цилиндров, головки цилиндров сверху.

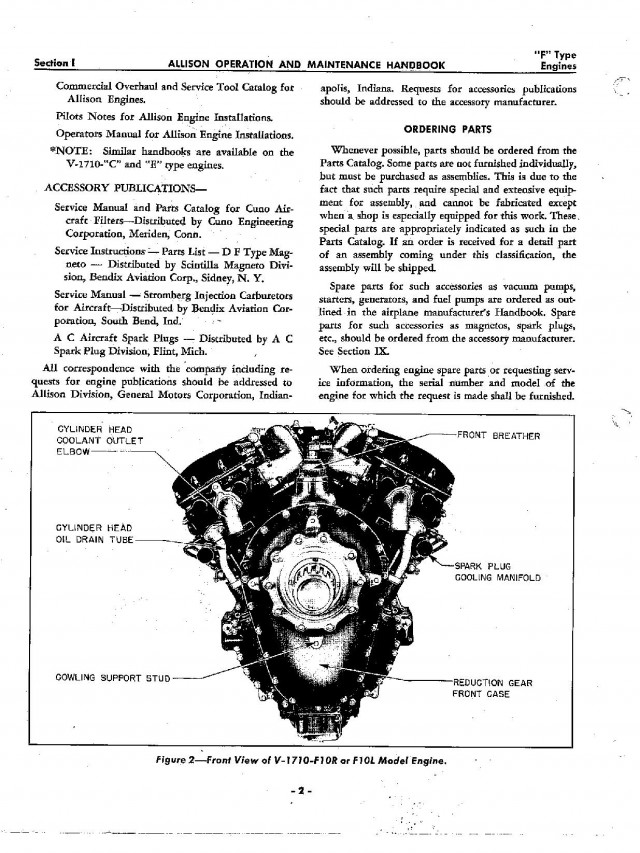

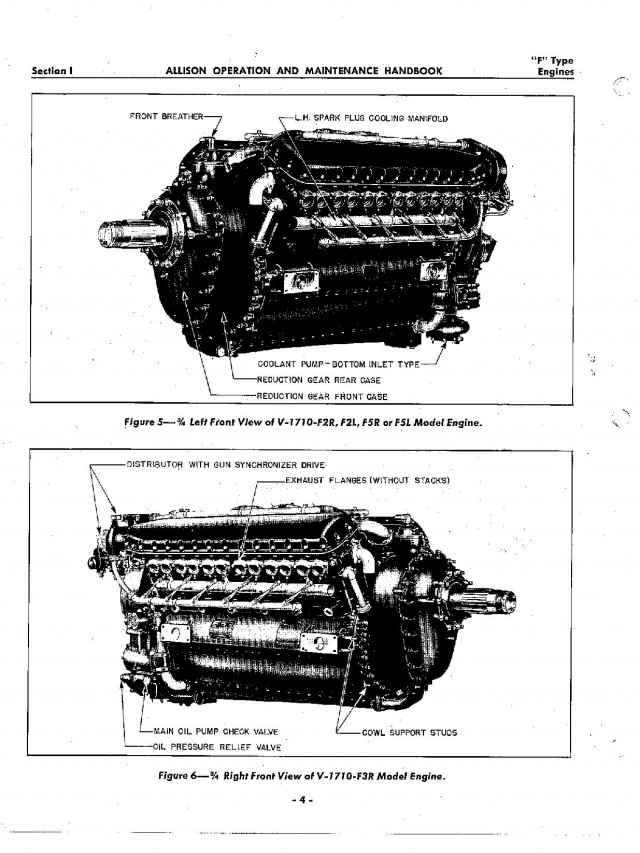

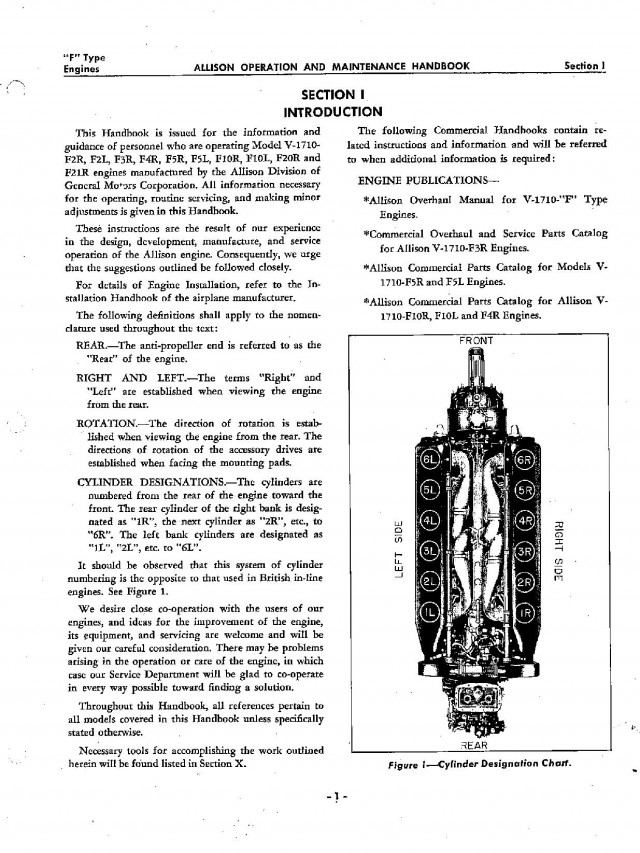

Allison V-1710 F Type Engines no blanks BW

Авиадвигатели Второй мировой

[^]
P376
13.12.2015 - 19:07
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 29937
...

Авиадвигатели Второй мировой

[^]
P376
13.12.2015 - 19:07
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 29937
...

Авиадвигатели Второй мировой

[^]
P376
13.12.2015 - 19:08
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 29937
...

Авиадвигатели Второй мировой

[^]
P376
13.12.2015 - 19:08
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 29937
...

Авиадвигатели Второй мировой

[^]
P376
13.12.2015 - 19:08
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 29937
...

Авиадвигатели Второй мировой

[^]
P376
13.12.2015 - 19:08
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 29937
...

Авиадвигатели Второй мировой

[^]
P376
13.12.2015 - 19:08
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 29937
...

Авиадвигатели Второй мировой

[^]
P376
13.12.2015 - 19:08
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 29937
....

Авиадвигатели Второй мировой

[^]
P376
13.12.2015 - 19:08
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 29937
...

Авиадвигатели Второй мировой

[^]
P376
13.12.2015 - 19:09
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 29937
...

Авиадвигатели Второй мировой

[^]
P376
13.12.2015 - 19:09
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 29937
...

Авиадвигатели Второй мировой

[^]
P376
13.12.2015 - 19:09
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 29937
...

Авиадвигатели Второй мировой

[^]
