Гаубица для взлома обороны

152-мм гаубица образца 1943 года (Д-1) — советская гаубица периода Второй мировой войны. Это орудие было разработано в конце 1942 — начале 1943 годов конструкторским бюро завода №9 под руководством Фёдора Фёдоровича Петрова и была принята на вооружение Рабоче-Крестьянской Красной Армии (РККА) 8 августа 1943 года. Гаубица Д-1 серийно выпускалась с 1943 по 1949 гг., успешно применялась в боях завершающей стадии Великой Отечественной войны. В послевоенное время орудия этого типа поставлялись многим государствам мира, использовались практически во всех значимых войнах и вооружённых конфликтах середины и конца XX века. В ряде стран, включая Россию, гаубица Д-1 до сих пор состоит на вооружении.

На фото: Знаменитая фотография Эммануила Евзерихина «Стоять насмерть». Батарея 152-мм гаубиц Д-1 образца 1943г. ведет огонь по обороняющимся немецким войскам. Белоруссия, лето 1944 года.
Интересная история фотографии в советских фотоальбомах фото называется «Стоять насмерть», что представляется нелогичным, так как оно подходит для ожесточенной обороны (как, например, в сентябре-октябре 1942 г. в Сталинграде), а в Белоруссии советские войска не стояли, а наступали, за 2 месяца сметя группу армий «Центр» вермахта и потеряв в 5 раз меньше человек, чем немцы.

14 фото
via-1
via-2

Основным предназначением 152 мм гаубицы было вооружение Красной Армии для возможности преодоления различных препятствий пехотными подразделениями. Гаубица Д1 требовалась в подразделения корпусной артиллерии и РВГК (части резерва). При поступлении в Советские войска в 1943-44 году, гаубичного орудия 152 мм, в один артиллерийский полк входило пять артиллерийский батарей. Всего в артполку по штату числилось 20 орудий. Гаубица Д-1 присоединилась к стоящим на вооружении орудиям «А-19», «МЛ-20» и т.д. В частях РВГК штаты артиллерийских подразделений были немного другие:
- гаубичный полк составляли 48 гаубичных орудий;
- тяжелая гаубичная бригада состояла из 32 гаубиц;
- соответственно бригады и полки могли составлять при необходимости артдивизии.

История создания

В 1941 году по ряду причин было прекращено серийное производство 152-мм гаубиц образца 1938 года (М-10). По мнению известного российского историка М. Свирина в их числе были:
-Дефицит мощных тягачей, способных эффективно осуществлять буксировку М-10;
-Высокая металлоёмкость и сложность в производстве лафета;
-Сложность ремонта и обслуживания орудия;
-Занятость заводов №№ 9 и 172 мобилизационными заданиями по массовому производству других орудий — гаубиц М-30 и гаубиц-пушек МЛ-20, потеря завода № 352; в результате М-10 стало негде выпускать.

Также одной из причин прекращения производства М-10 могло стать упразднение в 1941 году корпусного звена в РККА (большинство стрелковых корпусов было расформировано в августе-сентябре 1941 года) и, как следствие, корпусной артиллерии. Кроме того, 152-мм гаубицы были исключены из дивизионной артиллерии. В свете этих решений 152-мм гаубицы в 1942 году в СССР не производились; таким образом, советские войска лишились мобильных, но мощных орудий, особенно необходимых в артиллерии корпусного звена. Однако в том же году в СССР начали вновь формироваться стрелковые корпуса и, соответственно, корпусный уровень организационно-штатной структуры артиллерии был введён повторно. Для корпусной артиллерии превосходная гаубица-пушка МЛ-20 не подходила из-за большой массы (т. е. низкой мобильности и достаточно высокой стоимости), а дивизионная 122-мм гаубица М-30 — из-за недостаточной огневой мощи.

Поэтому в конце 1942 года КБ известного советского конструктора Ф. Ф. Петрова начало в инициативном порядке проектировать новую 152-мм гаубицу, представляющую собой наложение ствольной группы 152-мм гаубицы обр. 1938 г. (М-10) на лафет 122-мм гаубицы обр. 1938 г. (М-30). Для смягчения отдачи на менее массивный по сравнению с гаубицей М-10 лафет орудие пришлось оснастить двухкамерным дульным тормозом. Такой подход позволил создать лёгкую, но мощную гаубицу с использованием уже освоенных в производстве комплектующих, что было немаловажно в условиях военного времени.

В начале 1943 года Ф. Ф. Петров известил народного комиссара вооружений Д. Ф. Устинова о новом проекте. 13 апреля 1943 года Д. Ф. Устинов сообщил Ф. Ф. Петрову о решении Государственного Комитета Обороны (ГКО) о поставке 5 экземпляров новой гаубицы к 1 мая 1943 года для полигонных испытаний. 5 мая две гаубицы поступили на испытания, которые были закончены уже через два дня. 7 мая по результатам испытаний был подписан отчёт, в котором орудие, после устранения ряда несущественных недостатков, рекомендовалось к принятию на вооружение. Постановлением ГКО от 8 августа 1943 года орудие было принято на вооружение под официальным наименованием «152-мм гаубица обр. 1943 г.». Серийное производство было начато через полтора месяца.

Производство

Серийный выпуск гаубиц Д-1 начался в конце 1943 года. Их производство велось исключительно на заводе № 9 (УЗТМ) и продолжалось до 1949 года. Однако во время войны это орудие не пошло в крупную серию по причине крайней загруженности завода № 9 выпуском 122-мм гаубицы М-30. Негативным следствием этого обстоятельства для РККА стал дефицит мощных 152-мм гаубиц в корпусной артиллерии.

Описание конструкции

Гаубица Д-1 являлась весьма совершенным для своего времени орудием. Ствол орудия, практически идентичный стволу гаубицы М-10, оснащался двухкамерным дульным тормозом ДТ-3. К основным конструктивным особенностям ствольной группы гаубицы Д-1 относятся переменная длина отката, затвор поршневого типа, гидравлический тормоз отката и гидропневматический накатник. Заряжание раздельное гильзовое, всего для орудия предусматривалось 8 различных метательных зарядов.

Лафет орудия почти идентичен с лафетом гаубицы М-30. Станины на орудиях первых серий были клёпаными, затем их стали делать сварными. Орудия поздних серий дополнительно оснащались катками для перекатывания вручную. Все гаубицы Д-1 комплектовались стальными колёсами с резиновыми пневматическими шинами, колёсный ход снабжался подрессориванием. Передка орудие не имело, транспортировка осуществлялась исключительно механической тягой. Допустимая скорость перевозки орудия по асфальту или ровной грунтовой дороге составляла до 40 км/ч, по булыжной мостовой до 30 км/ч, а по бездорожью — до 10 км/ч. Для защиты расчёта от пуль и мелких осколков гаубица Д-1 имела щитовое прикрытие.

Боевое применение

Гаубицы Д-1 активно использовались на завершающем этапе войны, в 1944—1945 годах. Орудие использовалось для стрельбы с закрытых позиций по окопанной и открыто расположенной живой силе противника, его фортификациям и заграждениям, важным объектам в его ближнем тылу. Для поражения танков и самоходок противника при самообороне с успехом использовался бетонобойный снаряд. У артиллеристов Д-1 снискала себе репутацию надёжного и точного при стрельбе орудия.

Модификации орудия

За время производства конструкция орудия в целом значительно не менялась. Однако на базе ствольной группы гаубицы Д-1 были разработаны её танковый и самоходный варианты.

Оценка проекта

Гаубица Д-1 вполне удовлетворяла требованиям РККА и позже Советской Армии в плане мобильности, мощности и дальности стрельбы. Широкое распространение Д-1 по странам мира и её долгая служба в их национальных армиях вплоть до текущего момента служат этому достаточным подтверждением. При сравнении с современными ей зарубежными аналогами Д-1 несколько уступает в максимальной дальности огня, но, как более значительно более лёгкая, выигрывает в подвижности. Интересен тот факт, что очень близкая по характеристикам к Д-1 немецкая 150-мм гаубица s.FH.36 специально рассчитывалась как орудие повышенной мобильности по сравнению с широко распространённой в Вермахте 150-мм гаубицей s.FH.18. Для достижения этой цели немецкие инженеры широко использовали в конструкции s.FH.36 лёгкие сплавы, дорогостоящие по сравнению с обыкновенными сортами стали и к тому же бывшие в Третьем Рейхе в определённом дефиците. Это и предопределило мелкосерийный выпуск данной артиллерийской системы. А создатели Д-1 при той же массе и баллистике орудия сумели обойтись без применения лёгких сплавов. Орудия эпохи Первой Мировой войны, как французские 155-мм гаубицы Шнейдера обр. 1917 г. и британские 6-дюймовые гаубицы Виккерса, созданные в 1915 году, проигрывали Д-1 как по дальности стрельбы, так и в плане подвижности — несмотря на меньшую массу, их нельзя было быстро буксировать из-за отсутствия подрессоривания. К началу Второй Мировой войны они являлись уже полностью устаревшими образцами артиллерийского вооружения.

Сопоставление Д-1 с её предшественницей М-10 показывает, что оба орудия имели свои преимущества и недостатки — при одинаковой баллистике Д-1 была почти на тонну легче, но имела на 15° меньший угол горизонтальной наводки, а также была снабжена дульным тормозом, сильно демаскирующим орудие при стрельбе. В качестве резюме можно отметить, что Ф. Ф. Петрову и сотрудникам его конструкторского бюро удалось создать ещё одно отлично зарекомендовавшее себя орудие, сочетавшее достаточно мощную баллистику и выдающуюся подвижность. Однако в полной мере оснастить корпусную артиллерию РККА 152-мм гаубицами Д-1 не удалось, так как во время войны производство этого орудия имело мелкосерийный характер.

Это сообщение отредактировал KROVLJ - 20.11.2015 - 11:41

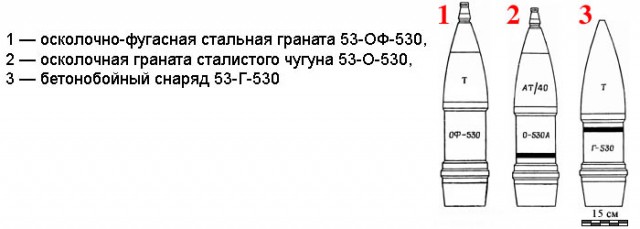

Характеристики и свойства боеприпасов

Д-1 могла стрелять всем ассортиментом 152-мм гаубичных снарядов.
При установке взрывателя осколочно-фугасной гаубичной гранаты ОФ-530 на осколочное действие её осколки разлетаются на площади 2100 м²: 70 м по фронту и до 30 м в глубину. Если взрыватель установлен на фугасное действие, то при взрыве гранаты в грунте средней плотности образуется воронка диаметром 3,5 м и глубиной около 1,2 м.
Кумулятивный снаряд БП-540 пробивал под углом 90° — 250 мм, 60° — 220 мм, 30° — 120 мм; в ходе Великой Отечественной войны не применялся.
Бетонобойный снаряд Г-530 с начальной скоростью 457 м/с на первом заряде проникал в удалённую на 1 км железобетонную стенку при попадании по нормали (окончательная скорость 398 м/с) на 80 см и разрывался внутри неё, обеспечивая пробитие 114 см железобетона.
Для стрельбы из гаубицы предусматривалось 8 видов метательных зарядов. Для осколочных, осколочно-фугасных и бетонобойных снарядов предназначались 7 зарядов, получаемых из полного заряда Ж-536 последовательным удалением равновесных пучков пороха. Таким образом в порядке убывания мощности получались первый, второй, третий, четвёртый, пятый и шестой заряды. Для стрельбы кумулятивным снарядом БП-540 предназначался «специальный» заряд.
Метод изготовления бетонобойных снарядов для гаубицы Д-1 влиял на их боевые характеристики: снарядом 53-Г-530Ш можно было стрелять на самом мощном полном заряде, а снарядом 53-Г-530 — категорически запрещалось, во избежание его разрыва в канале ствола орудия. Максимально дозволенным для 53-Г-530 зарядом был первый, соответственно начальная скорость и глубина углубления в бетон у него были меньше, чем у 53-Г-530Ш.
К концу 1950-х гг. из боекомплекта гаубицы Д-1 были изъяты все снаряды старых типов и в нём остались только осколочная граната О-530, осколочно-фугасная граната ОФ-530, кумулятивный снаряд БП-540 и бетонобойные снаряды Г-530 и Г-530Ш (также не исключено и наличие химических боеприпасов, но по соображениям секретности они не фигурируют в обычных таблицах стрельбы). Позже был разработан 152-мм специальный (ядерный) боеприпас (для орудий МЛ-20, Д-20 и 2С5 «Гиацинт»), однако возможность его использования из Д-1 не выяснена.

Основные характеристики:

- вес поход/бой – 3.64/3.6 тонны;
- дорожный просвет – 37 сантиметров;
- ствол калибры/мм - 27.7/4207;
- канал ствола калибры/мм – 23.1/3527;
- вертикальные углы – от 63.5 до -3 градусов;
- горизонтальные углы – 35 градусов;
- линия огня – 124-127.5 сантиметров;
- скорострельность орудия – до 4 выст/мин;
- дальность ведения огня – до 12.4 километров;
- масса ОФС – 40 килограмм;
- максимальная скорость транспортировки – до 40 км/ч.
- штатный расчет орудия – 8 человек.

PS
Экспорт гаубиц :

- Албания - состояла или даже состоит на вооружении.
- Афганистан - состояла или даже состоит на вооружении.
- Венгрия - состояла или даже состоит на вооружении.
- Вьетнам - состояла или даже состоит на вооружении.
- Египет - состояла или даже состоит на вооружении.
- Ирак - состояла или даже состоит на вооружении.
- Китай - выпускалась под названием 152-мм Тип 54.
- Куба - состояла или даже состоит на вооружении.
- Мозамбик - состояла или даже состоит на вооружении.
- Румыния - состояла или даже состоит на вооружении. По состоянию на 1994 г. серийно производится оригинальный оперенный кумулятивный снаряд.
- Сирия - состояла или даже состоит на вооружении.

Спасибо, у меня всё...

Это сообщение отредактировал KROVLJ - 20.11.2015 - 11:45

Спасибо, в тему к прошедшему празднику.
В Питере есть еще одна Д-1, на Московском проспекте. Бывшее ЛАУ, СПбВАКУ, ныне КРАК.

Это сообщение отредактировал Liger74 - 20.11.2015 - 11:47

нормуль. продолжай в том же духе. ты там про Сталински кувалды напиши ( Б-4 203 мм и про классику м-30) удачи

KROVLJ - спасибо!

Как всегда у тебя - интересные факты о малоизвестном!

Зимой 1945 года Советские войска с боями подошли к Кёнигсбергу. Город был блокирован с востока, юга и запада. Ликвидация этого анклава в Восточной Пруссии требовалась раньше, чем взятие Берлина, тогда командование Вермахта будет вынуждено принять безоговорочную капитуляцию. Ключ к будущему миру лежал за неприступными бастионами прусской столицы. И этот ключ предстояло добыть. Начался штурм Кёнигсберга.

KROVLJ
Спасибо, как всегда хорошо)
Такой вот вопрос - а как у этой конструкции с ресурсом было? Годы состояния на вооружении то не о многом говорят.

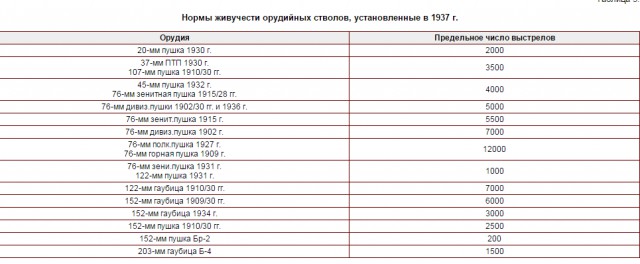

Вот табличку нашёл

KROVLJ

Е-мое, что с дивизионными пушками творилось. У поздних ЗиС-3 вообще 2000 было...

Точно. Мы М-30 по винтикам изучали... Да уж позабыл все. Освежить бы...
И да, спасибо, ТС, конечно, за темы!!

Это сообщение отредактировал oldcrazydad - 20.11.2015 - 12:18

Как раз годы на вооружении и применении во множестве конфликтов и говорят о многом, а ресурс - имеет смысл только для невоюющей армии, которая тихо мирно жжёт снаряды на учениях и стрельбах.

Для размышления: какой ресурс самой паршивой китайской копии автомата Калашникова и сколько патронов получает солдат перед боем?
В бою это всё, включая личный состав - расходный материал.
Увы, это жестокая арифметика войны.

К сведению: не так давно, когда существовала ГСВГ, её состав организовывался из расчёта потребности вести самостоятельно активные боевые действия до подхода основных сил в течение нескольких суток. В лучшие времена их было от 0,5 до почти 3 миллионов

Joo

"множества конфликтов" как-то не выходит у сабжа. Годы нахождения на складе не говорят вообще ни о чем)

Ненормально, когда орудие имеет ресурс на неделю приличных боев, как в случае с ЗиС-3.

Люблю я наши цифры и расчеты. Они прекрасно подтверждались, например, во время Шестидневной

бр-2, что то совсем хилая
