Шквал свинца:многоствольный советский, пулемёт, опередивший время

В наши дни наиболее известными многоствольными оружейными системами являются пулеметы, сконструированные по схеме Гатлинга. Популярные среди режиссеров и разработчиков компьютерных игр, экзотические шестиствольные пулеметы с внешним приводом сумели затмить практически все разработки подобного типа, прочно заняв свою нишу как в массовой культуре, так и среди реально существующих образцов вооружения.
Тем не менее, не следует забывать, что существовали и другие, не менее интересные конструкции, которые вполне могли бы составить серьезную конкуренцию «вертушкам» доктора Гатлинга. Что особенно интересно, среди разработчиков подобных систем были и наши соотечественники.

12 фото

Иван Ильич Слостин, не столь широко известный, как многие другие, конструктор-оружейник, около двенадцати лет своей жизни посвятил созданию и отработке многоствольных пулемётов высокотемпной стрельбы, конструкция которых была основана, в отличие от систем Гатлинга, не на внешнем приводе, а на принципе отвода пороховых газов. Первый образец такого восьмиствольного пулемёта с отводом газов через надульник на каждом отдельном стволе проходил испытания ещё в 1939 году. Он разрабатывался как вооружение для самолётов, как средство ПВО и для борьбы с пехотой противника.

Иван Ильич решил испытать оружие в действии, установив его на артиллерийский лафет. Итог испытаний был таков, что командиры пехотных соединений, наблюдавшие результаты стрельбы из этого чудовища под патрон 7,62 мм, не поверили своим глазам. Вместо стенда с мишенью, размещенного у небольшого холма на дистанции 100 метров, красовался внушительной глубины кратер. Словно, авиабомба рванула!

Советские отцы-командиры попросили Слостина продемонстрировать работу пулемета еще раз, через неделю. На следующую демонстрацию приехали офицеры званием повыше. Иван Ильич и его разрывной, как тогда говорили, пулемет поставили рекорд в скорости стрельбы - 3300 выстрелов в минуту. Оружейный историк и ветеран войны в Афганистане Виктор Фомин в интервью рассказывает о чудо-оружии с искренним восторгом:

«Шквал пуль и почти моментально опустошенная лента в 250 патронов произвели на военных чиновников серьезное впечатление. Редко когда удавалось создать уникальное оружие, которое обладало бы таким останавливающим и деморализующим действием на противника. От патрона 7,62мм многого не ждали. Но работа «восьмиствольника» вызвала настоящий фурор».

После первых проб и ошибок в 1939 году Иван Ильич Слостин вносит в конструкцию пулемета ряд доработок. Ковровский оружейник в очередной раз готов был доказать, что оружие с высокой плотностью огня необходимо советским солдатам. Сформированные военными технические требования к пулемету были таковы: темп стрельбы - более трех тысяч выстрелов в минуту, масса - до 70-ти килограммов при монтаже оружия на лафет или подвижную платформу.

Впрочем, первая же очередь из пулемета на армейских испытаниях в 1946 году была омрачена досадной неудачей - лента из патронов постоянно «закусывалась» оружием и намертво его «клинила». Устранив неполадку, стрелок-испытатель перезарядил оружие и дал оглушительный залп. Когда пороховая гарь рассеялась, а слух постепенно вернулся к испытателям, стало понятно, что переработанный пулемет заданного темпа в три тысячи выстрелов в минуту все-таки не выдает. Беглый осмотр оружия показал, что никаких механических повреждений оно не получило. А значит, причина могла крыться в боеприпасах. Однако замена патронной ленты на новую результатов не дала - пулемет стабильно давал темп стрельбы лишь в 2100 выстрелов в минуту. Большинство экспертов и военных историков в один голос утверждают, что близкий к идеальному результат - как раз то, на что рассчитывал Слостин, представляя переработанный пулемет. Оружейный историк Николай Черенков в беседе с корреспондентом телеканала «Звезда» заметил:

«Слостин рассчитывал не столько на достижение идеального темпа стрельбы в три тысячи выстрелов. Основным для него было другое - найти достойное применение оружию с высокой плотностью огня».

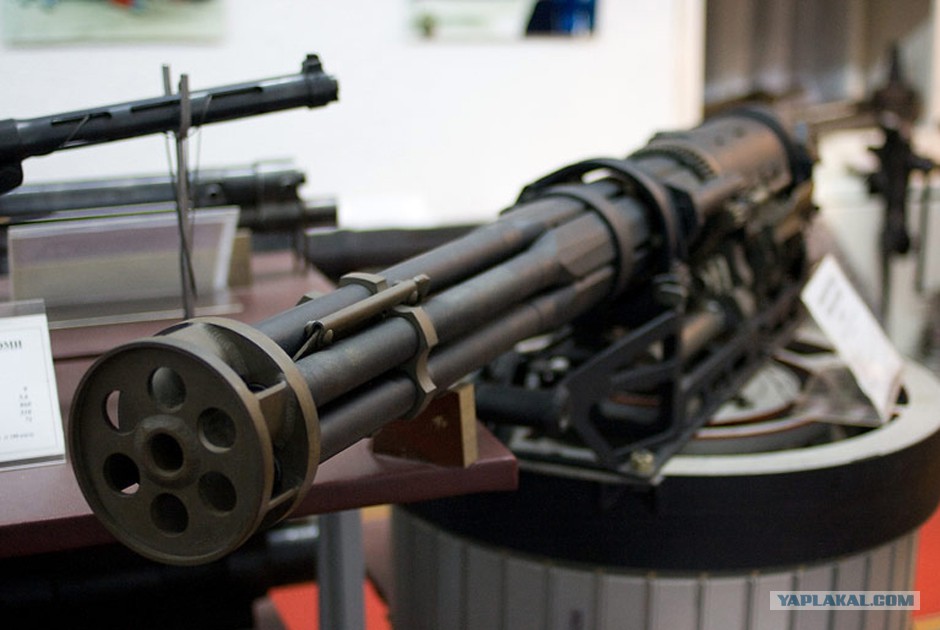

Пулемёт Слостина представляет собой оружие с вращающимся блоком стволов под патрон 7,62 х 54 мм. Это есть автоматическое оружие с восемью, последовательно стреляющими стволами, работа автоматики которого основана на отводе пороховых газов через специальный поперечный канал в стволе. Пулемёт представляет собой оружие шквального огня и может применяться для борьбы с живой силой противника, для борьбы с небронированными и легкобронированными целями, а также как зенитное средство.

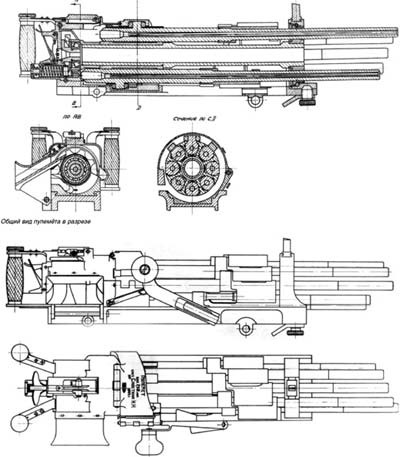

Пулемёт представляет собой оружие с восемью стволами, которые соединены между собой передней и задней муфтами таким образом, что узел стволов в сборке являет собой барабан, в котором каждый отдельный ствол может перемещаться в продольном направлении. На каждом стволе имеется газовая камора и газовый поршень и с их помощью производится передача импульса пороховых газов для совершения цикла работы автоматики. Газовый поршень каждого ствола помещается в газовую камору ствола, который находится рядом с ним так, что между всеми стволами получается замкнутая цепь. Сборка стволов размещается на оси, концы которой находятся в подшипниках затыльника и передней стойки. С помощью этих подшипников стволы вместе с муфтами совершают вращение. На основании пулемёта и на крышке выполнен копирный паз, по которому двигаются ролики, расположенные на шипах стволов. На заднем подшипнике пулемёта вращается специальная зубчатка связанная со стволами. На ней имеются наружный и торцевой зуб. С помощью наружного зуба двигается патронная лента, а торцевой зуб производит взведение и спуск ударника при автоматической стрельбе. В затыльнике оружия размещаются ударник, боевая пружина и боёк. В конструктивном отношении система не имеет затвора как такового - запирание канала ствола производится упиранием ролика ствола в стенку паза основания.

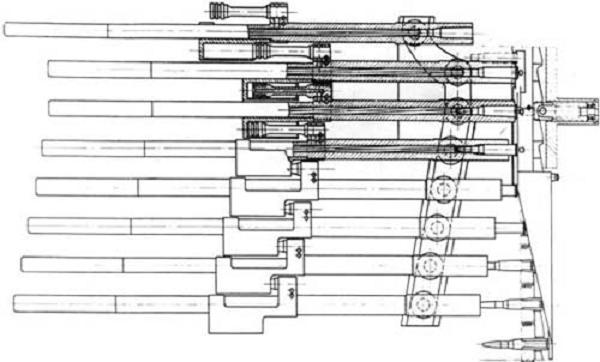

В подготовленном для стрельбы пулемёте патрон полностью помещён в патронник и осуществлено запирание канала в нижнем стволе пулемёта. В это время капсюль патрона находится против бойка, а ударник взведён и удерживается шепталом. В ходе работы автоматики стрельба ведётся из ствола, который становится после поворота барабана стволов в нижнее положение. Для начала автоматической стрельбы при нажатии на гашетку ударник освобождается от шептала и под действием боевой пружины начинает двигаться вперёд, нанося удар по бойку, который разбивает капсюль. Газы, идущие вслед за пулей по стволу, проходят через отверстия в газовый поршень стреляющего ствола. На газовый поршень стреляющего ствола в это время надета газовая камора соседнего с ним ствола, расположенного справа от стреляющего. За счёт движения этого соседнего ствола вперёд происходит поворот всего барабана против часовой стрелки, вследствие чего он является как бы ведущим в работе всей системы. Ролик ведущего ствола при движении ствола вперёд движется по копирному пазу основания и заставляет тем самым весь барабан стволов вращаться вокруг продольной оси.

При этом стреляющий ствол смещается и становится на место ведущего ствола, а на его место приходит новый ствол с патроном. При этом перемещении стреляющего ствола гильза своей закраиной входит в зацепы на затыльнике, а торцевой зуб зубчатого колеса взводит ударник. Как только барабан повернётся на одну восьмую часть оборота, ударник соскакивает с торцевого зуба и снова бьёт по бойку, который в свою очередь разбивает капсюль в патроне подошедшего ствола. В это время первый стреляющий ствол стоит на месте ведущего и точно также за счёт давления газов на дно его каморы начинает двигаться вперёд и вверх, оставляя при этом гильзу в зацепах затыльника. Длина хода ствола равна 50 мм. Барабан стволов совершает новый поворот на одну восьмую и перемещающийся при этом стреляющий ствол, выталкивает гильзу из полости пулемёта.

Движение ленты в оружии осуществляется наружным зубом зубчатки, а расположенный сверху её досылатель с винтовой поверхностью при вращении барабана постепенно выталкивает патрон из ленты вперёд на 30 мм, а стреляющие стволы, двигаясь роликами по копирному пазу, возвращаются назад и надеваются на патрон. При освобождении гашетки ударник становится на боевой взвод и стрельба останавливается.

На испытаниях заявленный темп стрельбы в 3300 выстрелов в минуту был достигнут лишь дважды. Реальный зафиксированный многократно темп стрельбы составил 1760-2100 выстрелов в минуту. По кучности пулемёт Слостина также уступил станковому пулемёту Горюнова СГ-43 образца 1943 года в шесть раз. Но при этом было замечено, что для оружия шквального огня можно допустить такое рассеивание пуль, так как при этом плотность огня из него всё же достаточно велика.

В мае 1949 года проводились последние испытания макета восьмиствольного пулемёта Слостина под патрон 14,5х114 мм. Его в частности планировалось использовать в качестве зенитного на разрабатываемом тогда тяжёлом танке ИС-7. Автоматика отличалась от предыдущей конструкции тем, что блок стволов при помощи задней муфты и передней обоймы собран в жёсткую конструкцию без возможности продольного перемещения стволов, а вращение блока стволов происходило при откате ползуна с газовым поршнем стреляющего ствола, который своим роликом взаимодействует с копирным пазом колодки и хомута.

В процессе проведения стрельб выявились два основных недостатка 14,5 мм образца: нецентральный накол капсюля, связанный с трудностями торможения массивного блока стволов и поперечные разрывы гильз из-за особенности конструкции узла запирания (отсутствия затвора) при использовании чрезвычайно мощного патрона 14,5х114 мм. Доработать пулемёт без кардинального изменения всей конструкции так и не удалось и на этом история восьмиствольных пулемётов Слостина закончилась.

Тактико-технические характеристики:

Патрон - 7,62х54, общий вес со станком - 67 кг, вес тела пулемёта - 28 кг, вес вращающегося блока - 17,2 кг, вес ствола - 1,7 кг, длина тела пулемёта - 775 мм, длина ствола - 605 мм, количество стволов - 8, ширина тела пулемёта (max) - 203 мм, высота тела пулемёта (max) - 180 мм, длина хода ствола - 50 мм, расстояние между осями стволов - 73 мм, высота линии огня: на станке Соколова - 390 мм, на тумбовой установке - 1340-1900 мм, ёмкость ленты - 250 или 500 патронов, шаг ленты - 25 мм, масса ленточной коробки - 3,2 кг, прицельная дальность - 2000 м, темп стрельбы - 3300 выстр./мин, время создания: первые образцы - конец 30-х годов, последние образцы (под патрон 14,5х114) - в 1949 году.

РS Из заключения военной комиссии

При допустимых режимах стрельбы с отсечкой по 1500 выстрелов, пулемет конструкции Слостина помимо высокой огневой эффективности и сплошного заградительного огня, обеспечит еще и деморализующее воздействие на противника. Он почти наверняка обратит наступающие части пехоты в бегство. Создаваемый пулеметом шум угнетающе действует на нервную систему противника.

Спасибо. всё... via-1, via-2,

Это сообщение отредактировал KROVLJ - 23.10.2015 - 13:24

ИМХО, слишком сложен.
МГ-42 имеющий достаточно традиционну схему с коротким ходом ствола давал 1200-1500 выстрелов в минуту.

Это сообщение отредактировал okromvel - 23.10.2015 - 13:15

Жаль,что в серию не пошел - на вертолетах он бы замечательно смотрелся после некоторой доработки ... Ребятам в Афгане и Чечне он бы понравился.

Это сообщение отредактировал Shelest2000 - 23.10.2015 - 13:28

На ИС-7 пулемёт Слостина наверное бы эпично смотрелся!

спасибо ТС интересный конструкт, не читал про него

есть видео, где его стреляют?

Ничто не забыто.
Авиационная пушка 9А620 ГШ-6-23.

23-мм шестиствольная авиационная пушка ГШ-6-23 предназначена для поражения воздушных и легкобронированных наземных (надводных) целей. Работа автоматики пушки основана на использовании энергии пороховых газов, отводимых из стволов. Питание ленточное или из беззвеньевой барабанной установки. В боекомплект входят выстрелы с осколочно-фугасно-зажигательными и бронебойно-зажигательно-трассирующими снарядами. Управление стрельбой дистанционное от источника постоянного тока напряжением 27 В. На базе ГШ-6-23 создан модифицированный вариант ГШ-6-23М (9А-768). Пушка предназначена для вооружения самолетов. Устанавливается на самолете СУ-24М. Выполнена по многоствольной схеме автоматики с вращающимся блоком стволов.
Разгон блока стволов для стрельбы из пушки осуществляется пиростартером газопоршневого типа с использованием штатных пиропатронов ППЛ. Работа автоматики пушки основана на использовании энергии пороховых газов, отводимых из стволов через газоотводные отверстия в газовый двигатель. Пушка может изготовляться в 2-х вариантах: со звеньевым питанием или беззвеньевым. Пушка устанавливается на самолетах Су-24, МиГ-31 и их модификациях, а также в подвесных подвижных пушечных установках СППУ-6.
На данный момент авиационная пушка ГШ-6-23 является самой скорострельной пушкой в мире.
Длина 1400 мм
Ширина 243 мм
Высота 180 мм
Вес снаряда 174 г
Вес патрона 325 г
Вес пушки 73 кг
Калибр 23 мм
Число стволов 6
Боекомплект 260 патронов
Темп стрельбы 9000 выст/мин
Начальная скорость 715 м/с
Длина непрерывной очереди 50-300 выст

Это сообщение отредактировал vo1and - 23.10.2015 - 14:22

Тридцать девятый год, прототип готов, и вот война, когда есть нужда в оружии, особенно пво.

Выходит, за годы войны никто не заинтересовался?

А мне больше ГШГ нравится! Он маленький, относительно легкий, под стандартный 7.62, при необходимости взводится вручную...

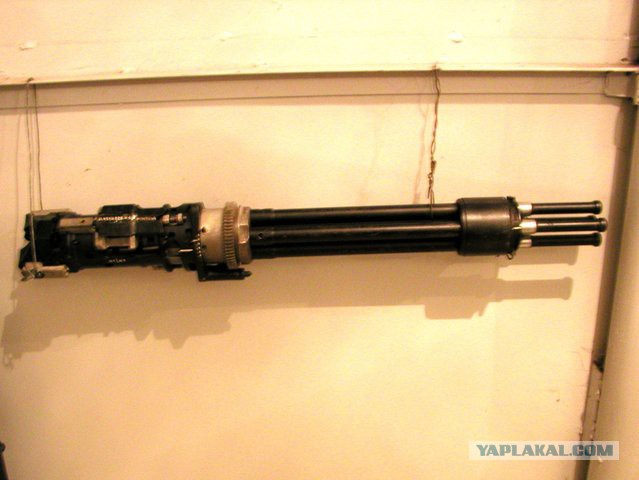

Авиационный пулемёт ГШГ-7,62 разработан В.П.Грязевем, А.Г.Шипуновым и Е.Б.Глаголевым в Тульском конструкторском бюро приборостроения. Пулемет выполнен по схеме Гатлинга и включает в свой состав вращающийся блок из четырех стволов. Принципиальным отличием пулемёта от зарубежных аналогов, автоматика которых приводится в действие электрическим двигателем, является возможность его автономной работы. Для основной модификации пулемёта требуется небольшая мощность электропитания, которое используется для дистанционного управления стрельбой и работы маломощного электродвигателя в процессе перезаряжания оружия. В случае ручного управления и перезаряжания электропитание не требуется.

Принцип действия автоматики пулемета основан на использовании энергии пороховых газов, отводимых поочерёдно в цилиндр газового двигателя, расположенного рядом с блоком стволов. Для быстрого разгона в начале стрельбы в цилиндре имеются дополнительные газоотводные отверстия, автоматически перекрывавшиеся поршнем двигателя при переходе в основной режим работы. Преобразование возвратно-поступательного движения поршня во вращательное движение блока стволов осуществляется с помощью кривошипно-шатунного механизма и редуктора с коническими шестернями. Первоначальное страгивание блока стволов решено путем последовательного подключения шестерен редуктора и блока стволов. Уровень силы отдачи пулемёта сравнительно невелик, что позволило отказаться от применения специальных амортизаторов. Торможение и фиксация блока стволов в конце очереди обеспечиваются соответственно жёстким стопором и противоотскоком. Модульная структура предусматривает возможность неполной разборки пулемета на небольшое число укрупнённых узлов.

Автоматика пулемёта работает в режиме основного и пониженного темпа стрельбы. Пониженный темп достигается задержкой действия ударников в затворах каждого из стволов. Боепитание осуществляется посредством металлической звеньевой ленты, подающейся с помощью центральной звезды или с помощью специального устройства беззвеньевого питания, рассчитанного на боекомплект из 1700 патронов. Ударное воспламенение капсюля осуществляется только при полном запирании стреляющего ствола путем введения клина затвора в соответствующее углубление центральной звезды.

Пулемет был принят на вооружение в 1980 году. Серийное производство было освоено на Ковровском механическом заводе. В основном пулеметом оснащаются встроенные установки вертолёта Ка-29 и подвесные установки вертолётов Ми-8. Пулемет использует патроны калибра 7,62х54 мм с начальной скоростью 850 м/с. Длина пулемета составляет 800 мм, масса - 19 кг, основной темп стрельбы – 6000 выстрелов в минуту, пониженный темп стрельбы – 3500 выстрелов в минуту.

Андрей Васильев ©

Это сообщение отредактировал Gwa - 23.10.2015 - 14:48

За оружие - зелень. Тем более за ранее не известное, но при этом годное к применению.

АК-630М-2 ?

круто

KROVLJ
Интересный аппарат. Даже не слышал о нем.

Удивил))) Спасибо)))
