GfdtkT	23.07.2015 - 17:45 [ показать ]
Статус: Offline Шутник Регистрация: 25.08.14 Сообщений: 41	1398 Дело было вечером. Увидел как то здесь тему Детский джип "Виллис" своими руками. А руки давно чесались. Решил начать и я с чего ни будь попроще . К тому же, младшему скоро должно стукнуть 5 лет. На первый маленький юбилей, подумал, в самый раз будет. Прошу не ломать, будет 18 кадров. Снимал, как принято, на что попало. 01 И так. Берем: колёса от тележек, болгарку, дрель и трубу прямоугольного сечения 40Х20. Режем, сверлим и гнем.
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

GfdtkT	23.07.2015 - 17:47 [ показать ]
Статус: Offline Шутник Регистрация: 25.08.14 Сообщений: 41	02 прикидываем Это сообщение отредактировал GfdtkT - 23.07.2015 - 17:47
	[^]

GfdtkT	23.07.2015 - 17:48 [ показать ]
Статус: Offline Шутник Регистрация: 25.08.14 Сообщений: 41	03 одно к другому
	[^]

GfdtkT	23.07.2015 - 17:48 [ показать ]
Статус: Offline Шутник Регистрация: 25.08.14 Сообщений: 41	04 и варим. Сварка не мой конек, поэтому - "помощь зала". (Спасибо Владимиру).
	[^]

GfdtkT	23.07.2015 - 17:49 [ показать ]

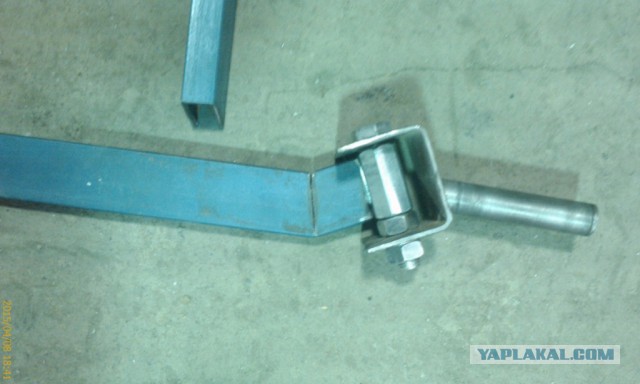

Статус: Offline Шутник Регистрация: 25.08.14 Сообщений: 41	05 В качестве шкворня применен болт с длинной гайкой М16
	[^]

GfdtkT	23.07.2015 - 17:49 [ показать ]
Статус: Offline Шутник Регистрация: 25.08.14 Сообщений: 41	06 Поворотный кулак из стали 3мм
	[^]

GfdtkT	23.07.2015 - 17:50 [ показать ]
Статус: Offline Шутник Регистрация: 25.08.14 Сообщений: 41	07 Рулевой механизм получился из б/у стеклоподъемника МАЗа.
	[^]

GfdtkT	23.07.2015 - 17:51 [ показать ]
Статус: Offline Шутник Регистрация: 25.08.14 Сообщений: 41	08 Первый вариант рулевой трапеции изготовлен из МАЗовских же тяг стеклоочистителя. Не понравился - т.к. с ним мобиль не влезал бы в багажник. (потом еще было 2 варианта уже с механизмом в базе)
	[^]

GfdtkT	23.07.2015 - 17:51 [ показать ]
Статус: Offline Шутник Регистрация: 25.08.14 Сообщений: 41	09 Проверка геометрии на собранном шасси. Касте(о)р, плечо обката, развал и т.д. Все по взрослому.
	[^]

GfdtkT	23.07.2015 - 17:52 [ показать ]
Статус: Offline Шутник Регистрация: 25.08.14 Сообщений: 41	10 Понижающий редуктор получен методом обрезания всего лишнего от сгоревшего стартера Форд Транзит.
	[^]

GfdtkT	23.07.2015 - 17:52 [ показать ]
Статус: Offline Шутник Регистрация: 25.08.14 Сообщений: 41	11 Прикидываем по месту. Вид с кормы
	[^]

GfdtkT	23.07.2015 - 17:53 [ показать ]
Статус: Offline Шутник Регистрация: 25.08.14 Сообщений: 41	12 И изображаем сварное соединение. Мой дебют в сварном деле. Потому фото из далека.
	[^]

GfdtkT	23.07.2015 - 17:53 [ показать ]
Статус: Offline Шутник Регистрация: 25.08.14 Сообщений: 41	13 Из компьютерного руля, двух подшипников и шпильки М10 изображаем рулевую колонку.
	[^]

GfdtkT	23.07.2015 - 17:54 [ показать ]
Статус: Offline Шутник Регистрация: 25.08.14 Сообщений: 41	14 Т.к. для юбиляра это должен быть сюрприз, компоновку приходится делать без него - эмпирически.
	[^]

GfdtkT	23.07.2015 - 17:54 [ показать ]
Статус: Offline Шутник Регистрация: 25.08.14 Сообщений: 41	15 Трансмиссия: Редуктор, цепная передача (ведущая звезда - самодельная на 9 зубов, ведомая - самая маленькая от велокассеты приваренная на муфту, которая просто одевается на ступицу колеса). Натяжитель получен методом пиления заднего переклюка от велосипеда. Ведущее колесо одно. При такой компоновке, когда основная масса на задней оси, его достаточно. Двигатель изображается с помощью старого шуруповерта 1 скорость 550 об/мин. (в кадр не попал).
	[^]

GfdtkT	23.07.2015 - 17:55 [ показать ]
Статус: Offline Шутник Регистрация: 25.08.14 Сообщений: 41	16 Кидаем провода. Ставим АКБ - это была самая затратная и тяжелая часть проекта.
	[^]

GfdtkT	23.07.2015 - 17:55 [ показать ]
Статус: Offline Шутник Регистрация: 25.08.14 Сообщений: 41	17 Педальку управления тягой пришлось колхозить самодельную, компьютерная жидковата оказалась. Привод тросовый, прямо на штатную кнопку . Красим в синий перламутр.
	[^]

GfdtkT	23.07.2015 - 17:57 [ показать ]
Статус: Offline Шутник Регистрация: 25.08.14 Сообщений: 41	18 И так, с 25 марта по 28 июня свободными вечерами, потратив всего около 4 т.р, получаем такую штуку. Кратко о ТТХ: Масса без АКБ - около 8 к.г., Макс скорость - 4,5 км/ч, Грузоподъемность - 120 кг (больше с собой не было), Запас хода примерно 15-20 км (что бы не садить АКБ в ноль), Мощность примененного шуруповерта - 65 Вт, АКБ - обычная стартерная 40Ач (11кг). Рулевое управление - зубчатый сектор 3 оборота от упора до упора. Радиус разворота по наружному переднему колесу - 2 м. Немного видео тут: http://youtu.be/j-1sLUSA55g. Пинайте :)
	[^]
