Надоело мне как то слушать никакой звук компьютерных колонок, решил попробовать сделать другой усилитель.
Заказал на алиэкспресс 2.1 усилитель на ТА2050, 2 стереоканала и отдельный канал для сабвуфера.
В общем не проработал он долго, сгорел канал саба, потом стерео каналы.
Пошел на вегалаб, поискать как его починить.
Наткнулся на хорошую ветку о усилителях класс Д.
И подумал- начальные знания в электронике есть, упорства не занимать, и решил срукожопить себе хороший усилитель.
Долго читал, чтото понял, чтото не понял, в итоге наткнулся на хороший труд одного студента. В описании способ улучшить звучание и без того хорошего усилителя, понравилось , взялся за дело.
Прошу не ломать, далее будут фотки. Скажу когда фсе.

Скомпилировал схему и нарисовал плату.

Нашел изготовителя плат, отправил на изготовление. Через 3 недели получаю вот такую посылочку. Мои фантазии выполненные в текстолите)))

Это сообщение отредактировал ledsscp7 - 13.07.2015 - 14:39

Пока ждал платы занимался закупкой электронных компонентов,
смд.ру, чиподип, и т.д.

Собрал фсе в кучу начал паять

При пайке вылезли ошибки на плате, но при помощи пары маленьких перемычек и такойто матери их устранил

Испытания свежесобранного увеселителя)))

И еще, видны маленькие перемычки))) Такойто матери не видно)))

Это сообщение отредактировал ledsscp7 - 13.07.2015 - 14:45

Так как усилитель класса Д, радиаторы не нужны - мощность до 70 ватт.

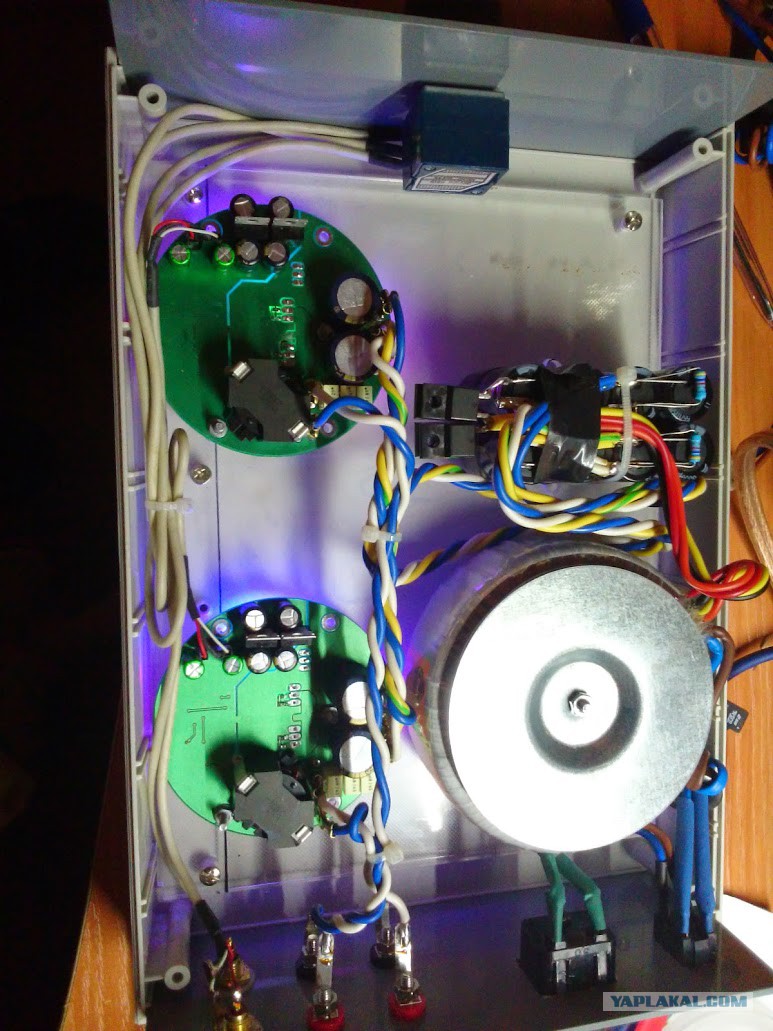

Собрал все на куске оргстекла и засунул в коробочку из чипадипа.
Регулятор громкости хотел релейный, для крутизны, но подумал что он тут лишнее и поставил обыкновенный альпс блю вельвет.
Звучит отлично. при замерах показал искажения 0,005.
В данный момент заказал красивый корпус из алюминия. Жду
Все, можете пинать или давать пряник)))

нафига они так светятся?это обогрев плат?))

Я вот себе недавно звук проапгрейдил
а у ТС - все равно на выходе компьютерный звук колонок

Это сообщение отредактировал Kigo - 13.07.2015 - 14:54

Да ты охуенен! Я лично нихуя не понял как это работает, но мне очень понравилось!

Это при испытаниях удобно, видны все напряжения, светики для индикации работы

ну такая красота и без изоленты никак? тьфуты...
и да насчет радиаторов, зря ты так думаешь, если микрухи на полевиках собраны, может быть печально все

Это сообщение отредактировал woww - 13.07.2015 - 14:51

И что, компьютерные колонки прям зазвучали?))

подозрительно низкие искажения для усилка класса D. Теме Мне не хватает внимания со стороны окружающих. Обнимите меня, кому не лень.

Ну и как обычно. Самый дорогой вышел трансорматор?

Рукожопство - хоршо. А вот за сабик в квартире - шпалить надо.
_________________
ЗЫ шпалят видать упоротые с сабами в квартирах и перделками на тазах

Это сообщение отредактировал ferrari314 - 13.07.2015 - 15:02

ну, сетевой-то провод, надеюсь, у тебя экранированный?

Отлично сработал, хотелось бы еще в корпусе это все увидеть. Конечный результат так сказать.
Сколько я в юности этих плат перетравил

Искажения еще не предел, есть и ниже, тут введен нойзшейпер, который снижает искажения.
Звук улучшился, т.к. убрано одно из узких мест.
Изолента есть, только черная))) чуть выше транса батарея кондеров связанна изолентой)))

Добавлено в 14:58
Самое дорогое - спаянные платы усилителя, так как все в розницу куплено, одна около 3000р, транс 2500, Талема, для себя делал выбрал что получше.
Саб пока не у дел, усилитель стерео.
Экранировка сетевого провода лишнее.
Насчет травления самому - эти сам не сделаешь, тут металлизация переходных отверстий, дома очень ирудно сделать

Добавлено в 14:59
Kigo
Колонки в планах.

Добавлено в 15:00
Marich
Спасибо!

Это сообщение отредактировал ledsscp7 - 13.07.2015 - 14:58

Для меня все это китайская грамота, но видно ТС в теме. Позеленил

Итого затрат 3000 + 3000+2500 = 8500?
AV ресивер
Sherwood RX-4208
Вес, кг: 7.4, Мощность на канал, Вт: 100 - 11 000 рублей

Звук может и проапгрейдил, только с таким расположением стереопары в комнате (в углу, почти вплотную), как ты его не улучшай, толком ничего не выйдет..

Поболее конечно.
Не знаю как звучит Шервуд, не буду судить.
Почитайте про UcD и nCore. Это нечто среднее, звук не красит.
