Удары электричеством. Мифы и факты.

Электричество и электрические явления являются одной из областей физики, которая до сих пор не в полной мере изучена и понятна, не только для людей далеких от науки, но и даже для специалистов, имеющих дипломы всех цветов и рангов. Поэтому нередко в бытовой жизни или на производстве можно услышать распространенные мифы об электричестве, которые только подтверждают сказанное выше.
Так как в повседневной жизни с постоянным током мы встречаем редко, и то крайне слабой силы, то будем говорить именно о токе переменном.
4 фото+видео

Миф №1 - электричество притягивает
Популярный миф среди домохозяек и даже среди некоторых дипломированных инженеров и работников производств. Якобы, если прикоснуться к оголенным проводам или неисправным приборам под напряжением, то электрический ток непременно вас притянет и убьет. Если насчет вероятности "убьет" сомнений особых нет, то вот насчет "притянет" можно с уверенностью сказать, что это лишь миф. Электричество не притягивает!

Данное заблуждение сложилось по причине особенности функционирования мышц тела человека и животных, которые управляются электрическими импульсами нервной системы. Под действием электричества мышцы сокращаются, и если, к примеру, вы схватились руками за оголенные провода, то самостоятельно разжать ладони уже вряд ли удастся. Ваши мышцы не будут подчиняться электроимпульсам мозга, так как на них воздействует более сильный источник. Такая "беспомощность" внешне дает ложное впечатление о том, будто электричество притянуло человека.

Разумеется, проверять находится ли под током провод, нужно только с помощью специальных приборов, индикаторов и вольтметров. Но, если их нет под рукой и, по какой-либо немыслимой причине, вы все же вы решили проверить провод касанием, то действуйте тыльной стороной ладони, в таком случае сокращения мышц руки не помешают вам мгновенно удалиться от источника тока и вы не получите существенных повреждений.

Миф №2 - чем больше напряжение (кол-во Вольт), тем больше вероятность, что вас убьет от удара током. Это заблуждение является более распространенным, чем первое. И не только среди домохозяек, но даже среди инженеров-электриков.
Да, при определенных условиях, убить могут и 220 вольт от домашней розетки, а вот 90 000 вольт от электрошокера "каракурт" почему-то не убивают, хотя неплохо укладывают на пол. Что же тогда получается, высокое напряжение здесь вовсе не причем? Так что же тогда убивает человека?

Как показывает практика, убивает именно сила тока, а не напряжение. Для начала давайте разберем стандартную схему заземления через тело человека, или, как мы любим это называть, "удар током". Вот она, родимая. Прошу заметить, что данная картинка является лишь схематической иллюстрацией того, как происходит заземление через тело человека.

И так, перед нами три линии (трехфазный переменный ток) и человек, демонстрирующий случаи трех вероятных сценариев развития событий. Одно из главных правил, которое следует запомнить - электричество всегда ищет самый короткий путь, чтобы уйти в землю.

Сценарий А - на данном примере, можно с уверенностью сказать, что испытуемого ждет удар током, так как человек заземлил одну из фаз через свое тело. Электричество прошло через руку, тело, ноги и добралось до "земли".
Сценарий Б - удара током не будет. Ведь человека от "земли" отделяет изолятор, определенной высоты (Т), значит, эта схема безопасна.
Сценарий В - плевать, что человек стоите на изоляторе, его ждет удар током, так как он соединил две фазы (Ф1 и Ф2) через свое тело.

Делаем вывод, что главная задача, для того, кто хочет избежать удара током, это не при каких условиях не оказаться на пути электричества к земле. При всех других вариантах событий благоприятный исход не гарантирован.

Тут следует добавить одну поправку про напряжение. Не зря я упомянул высоту Т (толщину) изолятора. Если напряжение будет сравнительно большим, то и толщина изолятора должна быть больше, чтобы не произошло заземление. Так как, высокое напряжение позволяет электрическому току совершать "пробои" - иными словами, проходить через те материалы, через которые обычно он этого сделать не может... через воздух, изолятор и так далее. К примеру, при напряжении в 100 000 Вольт, 1 см трансформаторного масла (изолятора и диэлектрика) пробивается вполне свободно.
То есть, в этом плане напряжение опасно тем, что поведение электричества становиться более динамичным, пробиваются резиновые перчатки, которые ранее при 220 вольт служили вам отличным изолятором. Пробивается расстояние через воздух, пробивается ваша резиновая подошва на обуви и так далее.
А теперь, когда даже детям понятно, что такое заземление через тело человека, думаю, самое время приступить к пояснению - почему все таки не напряжение виновно в смертельности удара, а именно, сила тока или нагрузка в цепи.
По своей природе, удельное сопротивление человеческого тела довольно высоко, в следствии чего, при пропускании электрического тока через его ткани, они разогреваются, сгорают, в общем нарушается их работа. Также, при пропускании электрического тока через тело человека, нарушается работа периферической нервной системы отвечающей за дыхание, сердцебиение и прочие жизненноважные функции организма, что и становится причиной смерти.
Высокая сила тока способна точно также нагревать и сжигать не только органическую ткань, но и проводку. А сила тока зависит от мощности электроприборов включенных в цепь (сеть) и рассчитывается по формуле Р = U*I (где P - мощность (ватт), U - напряжение (вольт), I - сила тока (ампер)). К примеру, если ваш чайник 3500 ватт подключен в цепь питанием 220 вольт, он вызовет прирост силы тока в цепи 3500/220 = 15.9 Ампер. Это такая нагрузка на цепь. Ну, а если вы к этому еще и подключили все свои электроприборы в один сокет (розетку), то за ней сила тока будет суммироваться от каждого электроприбора.

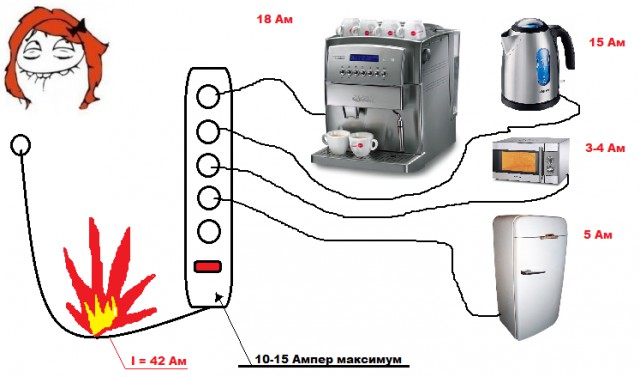

Стандартная схема подключения в любом офисе и удивленное лицо местных обитателей, вопрошающее - почему это сетевики не выдерживают?! Китайские наверное!
К слову, это самая распространенная причина пожаров, особенно в тех квартирах, где замена проводки не проводилась с советских времен. А ведь сегодня электроприборов куда больше, и они куда мощнее. Но, как правило, люди решают такие проблемы заменой автоматов предохранителей на более мощные (с большим ампиражом), а вот проводку оставляют такой же хиленькой. Пожар у таких хозяев лишь вопрос времени.
Подведем итог - подобно тому, как сила тока палит проводку, она также сжигает и ткани человека. А вероятность смертельного исхода прямопропорциональна силе тока в цепи.

Миф №3 - электрованна.
Этот миф заслуживает особого сюжета в программе "Разрушители легенд", ведь своей популярностью он обязан голливудскими боевиками, как излюбленное средство расправы над неверными мужьями, любовниками... достаточно лишь бросить электрофен в ванну заполненную водой, в которой нежится ваша жертва, и его гибель гарантированна. Ну, во-первых, в данном мифе нарушается схема А, и правило "стоять на пути тока", "по пути меньшего сопротивления". Сама вода является очень плохим проводником, если только не насыщена ионами солей. Так как электричество из фена или миксера проходит частично сквозь воду, в которой растворены соли, далее через корпус ванны и в землю (пол)... максимум что случится, это короткое замыкание (Ф1-0) внутри самого фена, как электроприбора. Вероятность того, что через тело жертвы пойдет электричество крайне мала. Во-вторых, в любом жилом помещении есть автомат защиты (EKF), который сработает (вырубит питание) в случае короткого замыкания и увеличении сила тока в цепи. Жертва даже не успеет испугаться, не то что погибнуть.
Самое главное, о чем хотел предупредить читателей, так это смотрите за своими детьми. Если вы живете в квартире, не бросайте отвертки, гвозди, и прочие металлические продолговатые предметы на полу. Ребенок может их подобрать и сунуть в розетку (попадет в 0, то ничего страшного, но попав в фазу получит удар током). Если вы живете в сельской местности, где над вашими домами проходят линии электропередач, старайтесь не оставлять рядом длинные пруты арматуры. Ребенок оставшийся без присмотра, может попытаться достать прутом линии, стоя на земле, как на схеме А, а это уже гарантированная смерть.
Электричество куда опаснее оружия в руках незнающего человека. Будьте здоровы и осторожны!
С уважением, Тесла (http://yvision.kz/post/475416)


Это сообщение отредактировал fatnessy - 27.02.2015 - 17:31

тупая статья для мерикосов.
формулу Р = U*I (где P - мощность (ватт), U - напряжение (вольт), I - сила тока (ампер)) - проходили дети СССР в возрасте 12-13 лет.

По закону Ома сила тока I для участка цепи прямо пропорциональна приложенному напряжению U к участку цепи и обратно пропорциональна сопротивлению R проводника этого участка цепи:

I = \frac{U}{R}.
- и это в идеальных условиях. - без мата за полярным кругом она не работает.

Это сообщение отредактировал lhx - 27.02.2015 - 17:36

У нас электрик под напряжением на шины 6 КВ заземление кааак поставит... От фуфайки одна спина осталась... Сам живой - получил ожог глаз лица и рук...
PS - стаж более 30 лет ... Просто перепутал местоположение заземления 1 неработающего генератора от 2 генератора под напряжением.

Это сообщение отредактировал Garrik - 27.02.2015 - 18:00

похоже это реклама EKF

А меня смутил пункт про фен и автомат. Разве для отключения электричества в случае КЗ достаточно простого автомата? Или все же нужно УЗО? Электрики, поясните этот момент, пожалуйста.

Миф №1 - электричество притягивает
Это не миф. Долбо...ов оно притягивает также как и тепловоз, и высокие мосты и пр.

Вроде все? Хотя прсьб ломать не было.
Переменный ток он может ебнуть, а может не.
Постоянный ток ебнет наверняка!:-)

По пункту 3 скажу, что если ноги не подтянуты к земле, то ничего не будет. На первом курсе так развлекались.

Это сообщение отредактировал tpgk156 - 27.02.2015 - 17:36

А еше в Ростехнадзоре когда экзамены на группу допуса сдаешь, получешь удостоверение и направление в поликлинику на прививку, ну там до 1000В или выше.

Обычное узо защиты от сверхтока не имеет. В узо только расцепитель диф. тока. Поэтому на замыкание фазы на ноль оно не среагирует. Поэтому и ставят или узо вместе с автоматом, или диф.автомат.

А что вот про это там скажуть?

УЗО отключает линию при обнаружении тока утечки. В двухпроводной линии (без защитного проводника) не работает.
Автомат - при превышении силы тока в цепи.
Это два устройства с разными свойствами. Встречаются конечно и "два в одном" (обычно УЗО включает и автоматический выключатель).

Это сообщение отредактировал rrkalimullin - 27.02.2015 - 17:43

С моей тёщей хотел уже в ванне розетку ставить, но вижу бесполезно!!!!

Постоянный ток ебашит постоянно!

слово АМПИРАЖ понравилось. французское , небось. звучит красиво. означает "смерь от удара током"

УЗО реагирует на токи утечки и в двупроводной линии оно работает тоже. Утечка может быть не только на земляной провод, но и на конструкции здания, трубопроводы и т.д. Другое дело, что в двупроводной схеме корпус прибора( например стиральной машинки) оказывается незаземлён и при пробое на корпус не происходит короткого замыкания и автоматический выключатель не сработает, а корпус окажется под напряжением.

Сейчас про ванну начнется срач. (Вангую).

разве сейчас это не проходят в школе?

про 2 пункт что-то не верится.... 10 кВ даже на 3 метрах пенопласта ни в жисть не трону...

Это сообщение отредактировал trummy - 27.02.2015 - 17:58

Я гвоздь в розетку в любую дырку могу вставить. Однофазное включение.

че то бред какой то. Для всех токострадальцев, как например ТС, напоминаю, что вот будете вы отвёрточкой копаться в розетке домашней 220 в, и вас ёбнет, вы перематеритесь и дальше поживёте, а потом может наступить ёбаная фибриляция сердца...через несколько часов даже, и пиздец. ТС, а ещё есть неотпускающее напряжение, и много ещё каких чудес с электричеством, кои я здесь не успею рассказать, минусить не буду, но
