Блин, ну что же за свинтусы разбивают? Неужели, если не написали мольбу о проявлении терпения - надобно обязательно влезть с камментом? Вы же проявляете неуважение не только к ТС, но и к тем, кто читает пост - неудобно же!
А по теме: Earthaton, я смотрю, у Вас ремонт полным ходом? Сил Вам и терпения пережить этот пипец локального масштаба.
Тем, кто говорит о диодной ленте: как по мне - точечное освещение приятнее. А лента вокруг дома вызывала бы ассоциации с амеканскими домами на рождество. Хотя, у каждого свой вкус.
Это не мольба о том, чтобы не ломать это информация о размере поста.
За руки даж позеленю, но не советую повторять. На 9 диодов последовательно нужно 30 - 35 в. Ток нужен 0,3 - 0,35 а При питании цепи с этим током от 220в рассеется 70вт мощности. 9 светодиодов оч мало - рассеивают 10 - 15 вт Остальную мощность 55 - 60 вт приходится рассеивать резисторам - они будут оч сильно зря греться. КПД ок 15 %. Сгореть мона от резисторов. Питать нужно от трансформатора, либо импульсника.
За руки даж позеленю, но не советую повторять. На 9 диодов последовательно нужно 30 - 35 в. Ток нужен 0,3 - 0,35 а При питании цепи с этим током от 220в рассеется 70вт мощности. 9 светодиодов оч мало - рассеивают 10 - 15 вт Остальную мощность 55 - 60 вт приходится рассеивать резисторам - они будут оч сильно зря греться. КПД ок 15 %. Сгореть мона от резисторов. Питать нужно от трансформатора, либо импульсника.
Да что ж такое -то. Я плохо наверно обьяснил. У меня стоит дома выключатель. От него выходит в ту дозу на стене 1 фаза и 1 ноль. Я подключаю к ним драйвер для светодиодов на 30 ватт 12 вольт. От драйвера беру провод на 2,5 квадрата с 12 вольтовым напряжением и веду его на чердак. Первую группу светодиодов состоящую из 3-ех светодиодов на 3.2 - 3.6 вольт и одного резистора на 5,5 ом я последовательно подключаю к этому драйверу, Затем веду 12 вольт дальше ко второй группе светодиодов по 3 штуке и 1 резистору, но плюс провожу через настенный выключатель. После этого я снова веду дальше провод на третью группу светодиодов сзади дома и так же их подключаю через выключатель. И того у меня Опасное напряжение в 220 вольт локализуется в дозе на улице, а безопасное напряжение 12 воль проходит в чердаке навесу. Радиаторы совсем не греются. Причин по которым у меня может возникнуть там короткое замыкание и возникнуть пожар я не вижу. 13 лет работаю электриком но соединять 9 диодов с 3 резисторами на 220 вольт напрямую - это даже предположить такую глупость не в состоянии, не то что еще и дома у себя такую ахинею делать! Все у меня под контролем и пожаробезопасно.
Да! У меня попроще будет - два прожектора по 300 ват на обе сторны конька крыши... по всему двору - светло как днем! Опционально - можно впихнуть и 500 Ватные лампы. Не экономно?! Какая может быть экономия, если касаеться личной безопасности и целостности имущества(уже два раза лазили воровать мою живность). Сразу скажу, что освещение включаеться в двох случаях: 1. лай собаки (включаеться с комнаты, буквально, не вставая с дивана), если кто (чужой) и лазил, то свет отбивает всякое настроение к продолжению безобразия + поддержка собакой (способ называеться безвыходным, то есть - можно не выходить - овчарка (35 кг живого веса) сама разбереться с "гостем"); 2. Праздничная иллюминация(гости, музыка, танцы и т.д.) Р.S. добавлю третий случай - просто на радость людям, особенно в осенне зимний период! Дело в том, что вместе со двором, лампы освещают и значительную территорию улицы. Люди довольны!
Это сообщение отредактировал vit6ka - 27 авг 2012 в 23:56
Светодиоды мощные, одноватные. Продавец сказал что ток 350 миллиампер а диапазон рабочего напряжения у него от 3.2 до 3.6 вольт. Я решил засветить 3 стены своего дома, и на каждую повесить по 3 светодиода. По программе расчитал резисторы и купил вот такие Керамические.
можно в этом месте поподробнее какой програмкой это считается?
За руки даж позеленю, но не советую повторять. На 9 диодов последовательно нужно 30 - 35 в. Ток нужен 0,3 - 0,35 а При питании цепи с этим током от 220в рассеется 70вт мощности. 9 светодиодов оч мало - рассеивают 10 - 15 вт Остальную мощность 55 - 60 вт приходится рассеивать резисторам - они будут оч сильно зря греться. КПД ок 15 %. Сгореть мона от резисторов. Питать нужно от трансформатора, либо импульсника.
Да что ж такое -то. Я плохо наверно обьяснил. У меня стоит дома выключатель. От него выходит в ту дозу на стене 1 фаза и 1 ноль. Я подключаю к ним драйвер для светодиодов на 30 ватт 12 вольт. От драйвера беру провод на 2,5 квадрата с 12 вольтовым напряжением и веду его на чердак. Первую группу светодиодов состоящую из 3-ех светодиодов на 3.2 - 3.6 вольт и одного резистора на 5,5 ом я последовательно подключаю к этому драйверу, Затем веду 12 вольт дальше ко второй группе светодиодов по 3 штуке и 1 резистору, но плюс провожу через настенный выключатель. После этого я снова веду дальше провод на третью группу светодиодов сзади дома и так же их подключаю через выключатель. И того у меня Опасное напряжение в 220 вольт локализуется в дозе на улице, а безопасное напряжение 12 воль проходит в чердаке навесу. Радиаторы совсем не греются. Причин по которым у меня может возникнуть там короткое замыкание и возникнуть пожар я не вижу. 13 лет работаю электриком но соединять 9 диодов с 3 резисторами на 220 вольт напрямую - это даже предположить такую глупость не в состоянии, не то что еще и дома у себя такую ахинею делать! Все у меня под контролем и пожаробезопасно.
Извини меня, если туплю... Но драйвер для светодиодов - это источник тока, а не напряжения. Он всегда выдает стабильный ток (характеристики у него должны быть: ток и мощность), а у тебя получается 30вт разделить на 12 вольт равно 2,5 ампера, а светодиоды у тебя 350 миллиампер. Может у тебя не драйвер, а блок питания? Если используешь драйвер для светодиодов, то резисторы вообще не нужны! И провод 2,5 квадрата на 350 миллиампер на мой взгляд многовато.
Это сообщение отредактировал setup - 28 авг 2012 в 09:46
задумка отличная, начало хорошее, а вот исполнение не особо. как то не доделано и на соплях. Электричество не любит шуток и небрежного отношения, скрутки, кучи проводов на чердаке, это все не безопасно! ну и сфокусировал бы свет не на сами стены, особенно учитывая их внешний вид. и да, пора разобраться на чердаке и выкинуть хлам, укрепить стропила и обрешетку, переложить проводку.

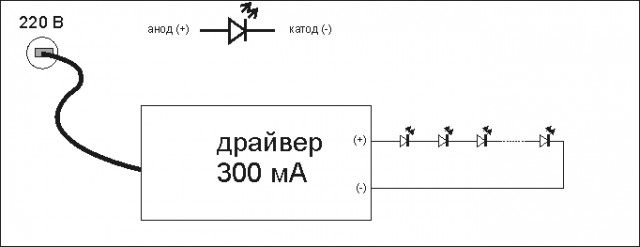

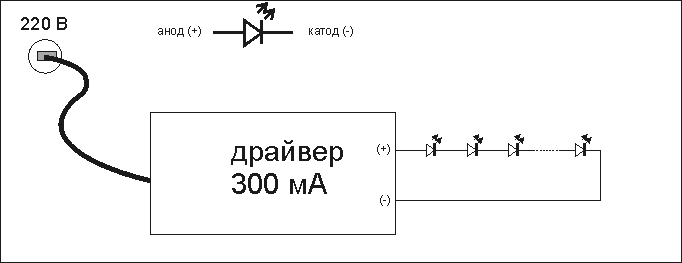

Вот... нашел... схема подключения 350 мА светодиодов к драйверу 300 мА. 350 мА - это максимальный рабочий ток для этих светодиодов, а нормальный - 300 мА.
