Два радиоприёмника из прошлого

Цитата (kwant71 @ 4.04.2020 - 22:06)

Цитата Во время перестройки, в целях экономии делали из стеклотекстолита, правда он был тонкий как газета, можно было в трубочку свернуть Это что за материал такой? Я делал платы на стеклотекстолите 1,5 мм. А из двустороннего 2 мм. паяли корпуса

Да там было пару слоёв стекловолокна, даже не знаю кому в голову пришла такая идея. Валяются пару часов не подъёмные из этой серии в дальнем шкафу.

Цитата

Какой ты молодец! И ведь сохранил всё! Я тоже радиолюбитель. Когда учился в школе, собирал всякие приёмнички миниатюрные. Один встроил в какой-то учебник. Просто вырезал окно в страницах ))) Другой в коробочку из-под часов. В мыльницу уже с динамиком делал. Только это было давно, в 70-х. Ничего уже не сохранилось. Увы. Что-то раздарил, что-то разломал. Так-то радиоприёмники моя слабость. Их у меня сейчас штук 20 ))) От старинных, до современных. Страсть к ним с детства!

У меня тоже сохранилось, увы, не всё...
Радиоприёмник отдали знакомым на дачу попользоваться. Сгорел вместе с дачей... Место у них там неудачное было, торфяник... (
Магнитофон самодельный... в неравной битве... ушёл...

Еще в школе словосочетание "рефлексный радиоприемник" вызывало нервное дерганье глаза. Увидев 3е фото, глаз задергался снова. Спасибо за добрые воспоминания

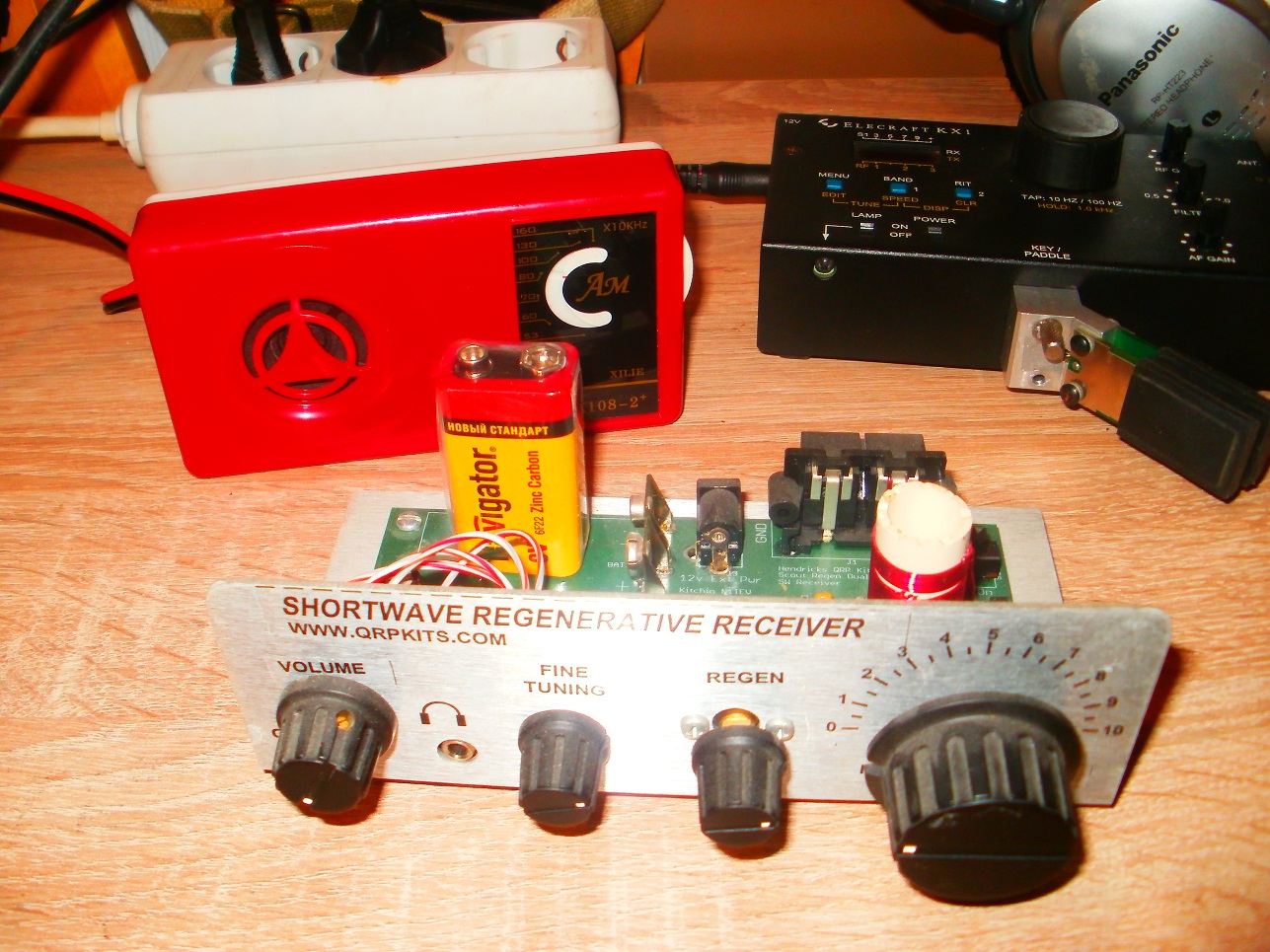

Мои самоделки.
Красненький- из набора, купленного на китайском интернетмагазине. Полноценный гетеродин.
Ближний- регенераторный. Из американского набора Scout Regen.
Дальний, черненькая коробочка-это серьезный связной аппарат. Собирал , увы, не я.

Цитата (kwant71 @ 4.04.2020 - 21:05)

Цитата Почему я не использовал проверенные и хорошо себя зарекомендовавшие ТМ-2, уже и не помню Может ТОН-2?

Нет, именно тм-2

По вздыхайте, по вздыхайте. Походу вы из последние кто знает как руками собирать штуки на которых можно слушать FM. А слово ГЕТЕРОДИН скоро запросто можно ЗНАТОКАМ задавать. НИАТГАДАЮТ.

Цитата (mersedes60 @ 4.04.2020 - 22:32)

По вздыхайте, по вздыхайте. Походу вы из последние кто знает как руками собирать штуки на которых можно слушать FM. А слово ГЕТЕРОДИН скоро запросто можно ЗНАТОКАМ задавать. НИАТГАДАЮТ.

Чего его собирать нынче-то?

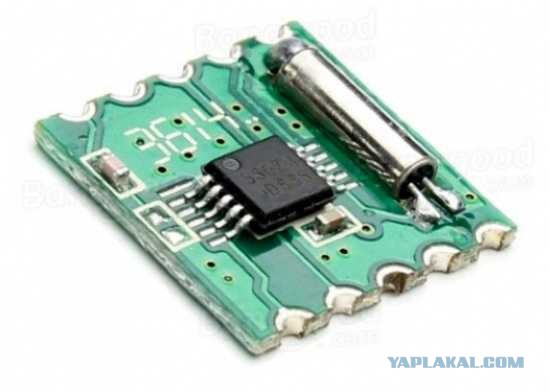

На фото - фм приемник с выходом на ухи до 32Ом, цифровым интерфейсом управления.
Паял-паялычей и сейчас не меньше. Только они больще в логику, нежели в схемотехнику.

Цитата (Roman3rd @ 4.04.2020 - 22:25)

Ближний- регенераторный. Из американского набора Scout Regen.

Это не аналог легендарного MFJ-8100 ?
Как работает?
Сейчас антенну надо хорошую, чтоб услышать что-то в городе ...

Эх, у меня тоже такие поделки были. Только не такие аккуратные. Детство. Я правда, моложе автора.
Размещено через приложение ЯПлакалъ

Цитата (Senya55 @ 4.04.2020 - 22:47)

Цитата (Roman3rd @ 4.04.2020 - 22:25) Ближний- регенераторный. Из американского набора Scout Regen. Это не аналог легендарного MFJ-8100 ? Как работает? Сейчас антенну надо хорошую, чтоб услышать что-то в городе ...

Все регенераторы- родные братья.)))
Этот хорошо принимает и на 5-метровый кусок провода на балконе.

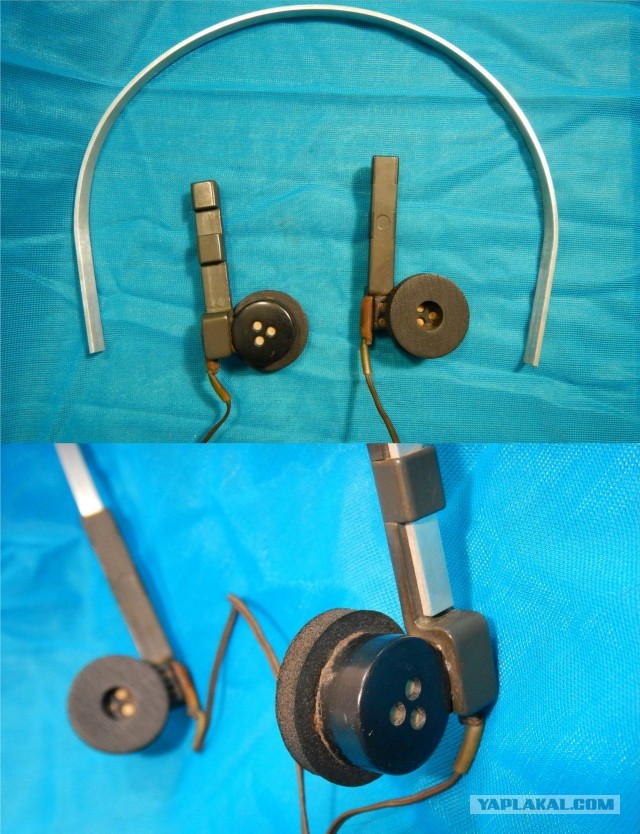

наушники , на вторую серию оставил , нибось )

Я то же делал подобное учась в школе классе в 8-м . В году 1978. Правда в коробочке поменьше . Размером со спичечный коробок. Ловил уверенно одну радиостанцию Маяк. А схему с какой то книги переводной брал, приятель давал. Кстати сам он повторить уже не смог . Надо было пару транзисторов подбирать комплементарно, причем очень точно. У меня получилось, у него нет.
Это сообщение отредактировал Игорьсаныч - 4 апр 2020 в 23:24

Цитата

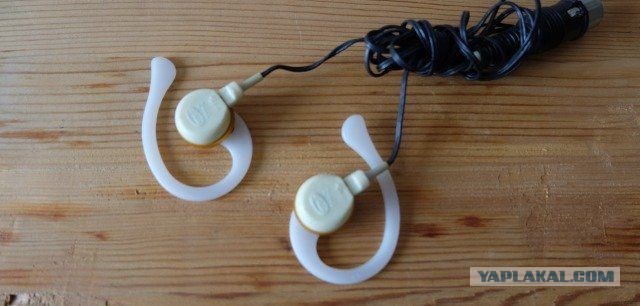

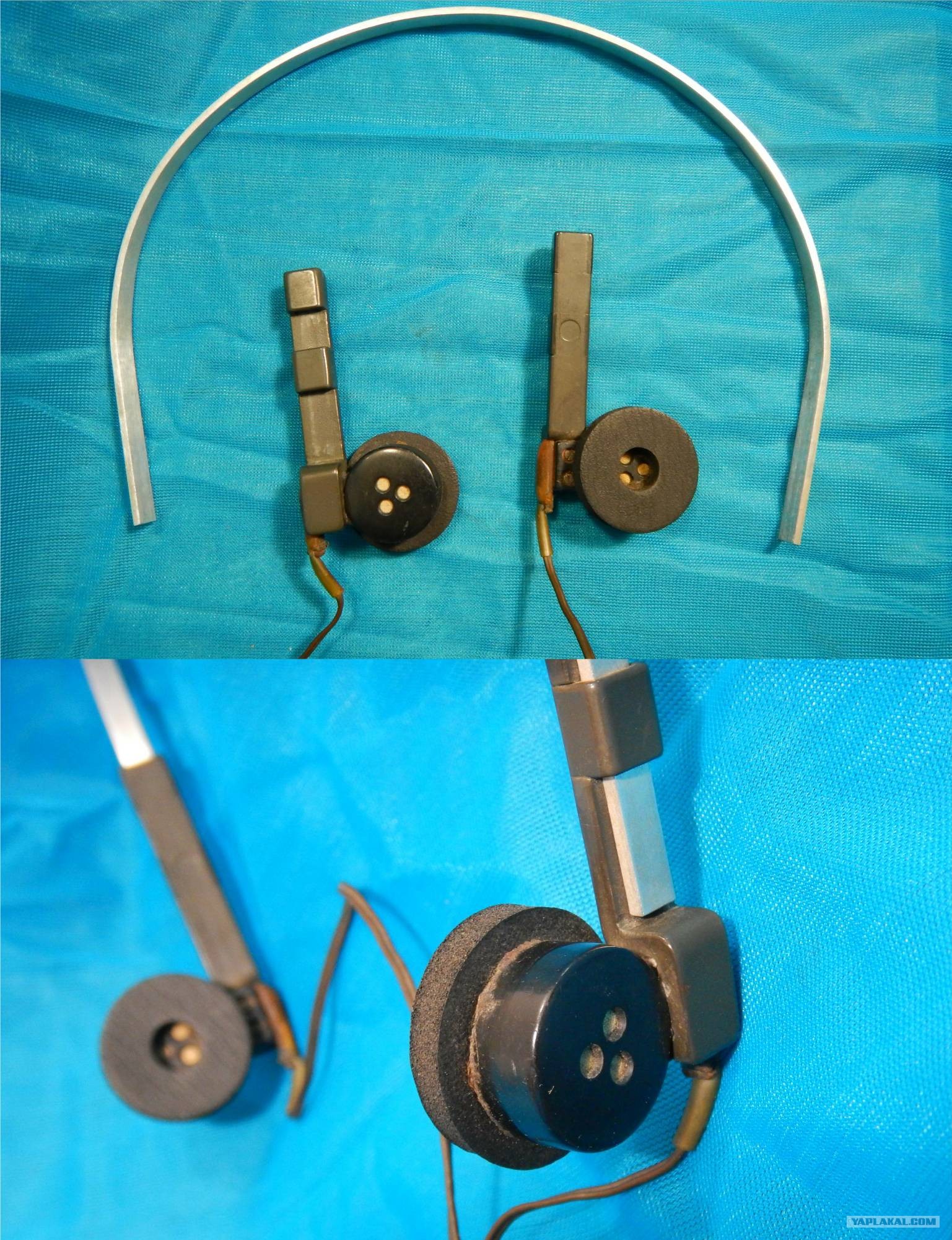

наушники , на вторую серию оставил , нибось )

Ну почему? Можно и сейчас! )
Только там ничего особо интересного.

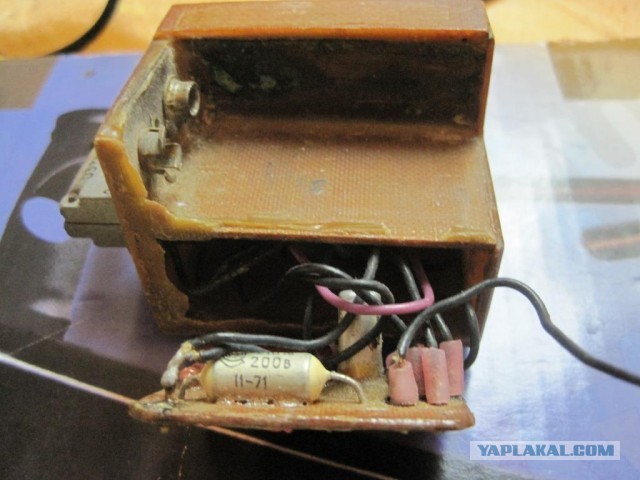

Вот мой приёмник. Вернее останки. Собирал его в 1983-ем или 1984-ом году. Я тогда учился в 3 или 4-ом классе. Приёмник прямого усиления ДВ (или СВ, уже не помню) на одну радиостанцию. Выполнен на ОУ К140УД1А (тогда ещё К1УТ401А). Вроде моя первая печатная плата. Питание от Кроны. Включение - вставка разъёма с наушником (сам придумал, вот честное слово). Батарейки хватало на целую смену в пионерском лагере. Там же в лагере меня назвали вруном, что я не смог такое сделать сам. Это был руководитель радиокружка. Да, обиделся... Но потом нам выдали конструкторы для сборки приёмников прямого усиления на 6-ти транзистора (пустая печатная плата, россыпь деталей, корпус)... Рассчитывали на сборку в течении всей смены... Я собрал его и настроил за один вечер. Заработал сразу. До конца недели помог собрать остальным и выловить косяки, дабы "руководитель" не справлялся. Т.к. более более в этом кружке интересной работы не было, через неделю пошёл в судомодельный и сделал там офигенную подводную лодку на резиновом двигателе. Её потом украли прямо из чемодана в последние мои моменты нахождения в лагере...

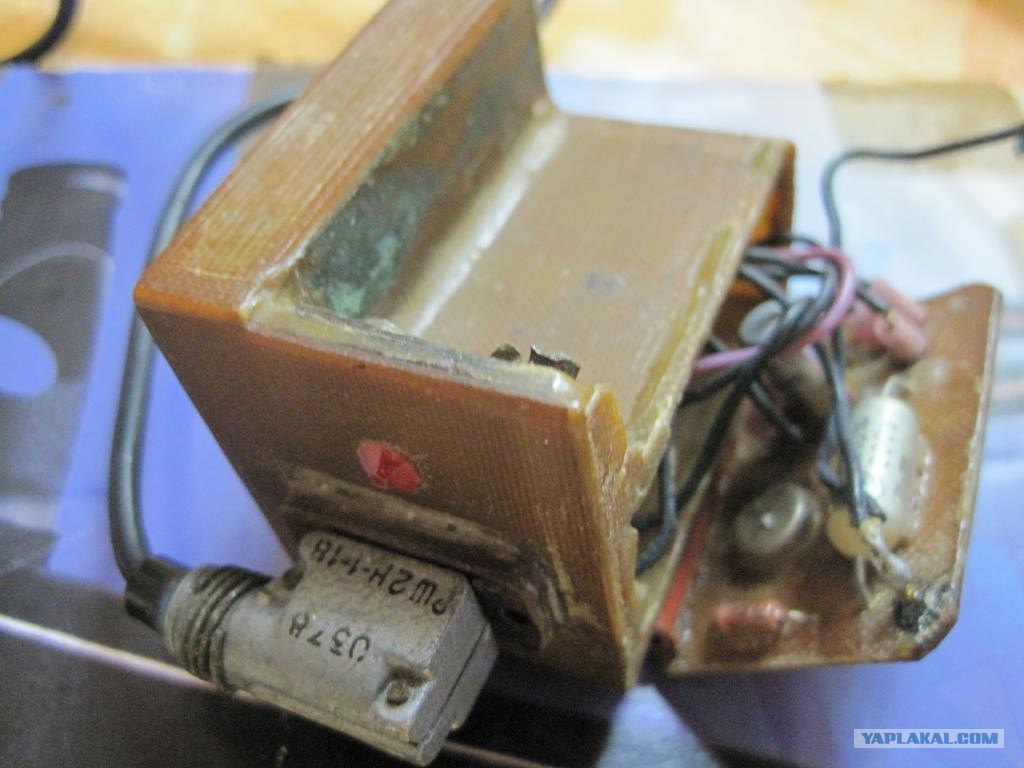

Два.

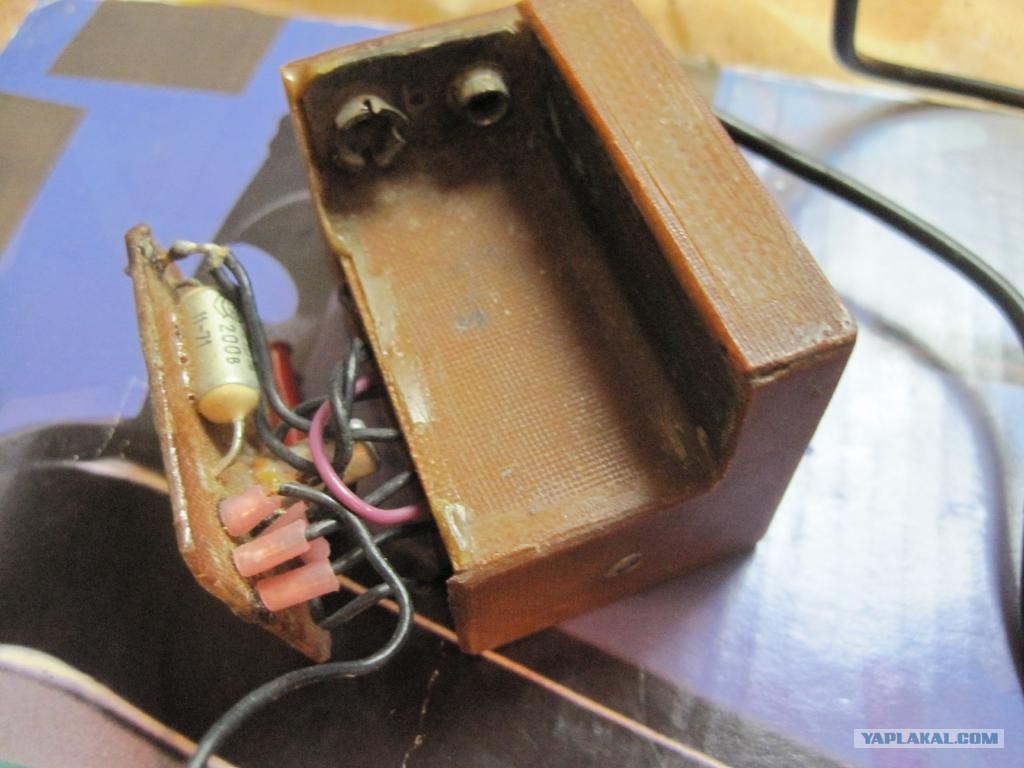

Три.

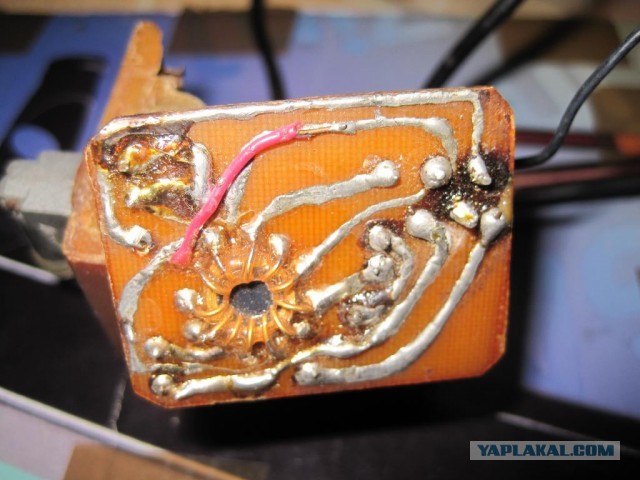

Четыре.

Цитата (Blacksmith24 @ 4.04.2020 - 20:55)

Хорошо все собрано аккуратно, от заводского не отличишь.

не в этом дело...

а в том, что заводские технологии тех лет не особо были круче того, что аккуратный педант мог сделать у себя дома...


пс
году так в 80 ом увидел в журнале Наука и Жизнь новинку технического зарубежного прогреса- станок ЧПУ который фрезеровал дорожки на фольгированном текстолите.. Для разработчиков... стоил овердохуя долларов...

я не верил глазам , я мечтать не мог о таком.
а сегодня любой песдюк на станке 3018 выпилит плату за несколько минут.

Да на крайняк - ЛУТ технология тоже для нас , пионеров радиолюбителей 80ых-это тоже был бы прорыв...

Цитата

Вот мой приёмник. Вернее останки. Собирал его в 1983-ем или 1984-ом году. Я тогда учился в 3 или 4-ом классе. Приёмник прямого усиления ДВ (или СВ, уже не помню) на одну радиостанцию.

Для третьего-четвёртого класса, вполне себе неплохо!
А потом ещё какие-нибудь самоделки были?

ТС, 73!
ps Первым блином в году 74-75 у меня был детекторный, редкостное чудовище, но что-то там булькало. Кульминацией стала цветомузыка 4-канальная на ку202н, ровно перед армией - значит 84г.

Цитата

А потом ещё какие-нибудь самоделки были?

Были. И очень много. Большая часть не вернулась с городской выставки, когда я учился в ЛТРП (Ленинградский Техникум Радиоэлектронного Приборостроения, 1988-1992). Да и потом много чего собирал.

Цитата (Kit163 @ 4.04.2020 - 22:40)

Цитата (mersedes60 @ 4.04.2020 - 22:32) По вздыхайте, по вздыхайте. Походу вы из последние кто знает как руками собирать штуки на которых можно слушать FM. А слово ГЕТЕРОДИН скоро запросто можно ЗНАТОКАМ задавать. НИАТГАДАЮТ. Чего его собирать нынче-то? На фото - фм приемник с выходом на ухи до 32Ом, цифровым интерфейсом управления. Паял-паялычей и сейчас не меньше. Только они больще в логику, нежели в схемотехнику.

твоя цифровая блоха конечно довольно крутая штука с управлением по I²C ,

но ЗВУЧАНИЕ ЧЕРЕЗ НЕЕ ГОВНЯНОЕ ,
ибо качественный звук FM достигается через супергетеродинные приемники.

дорогие магнитолы имеют супергетеродинный FM рессивер,
а сраное гетайское говно ловит радио на том, чем понтанулся ты.

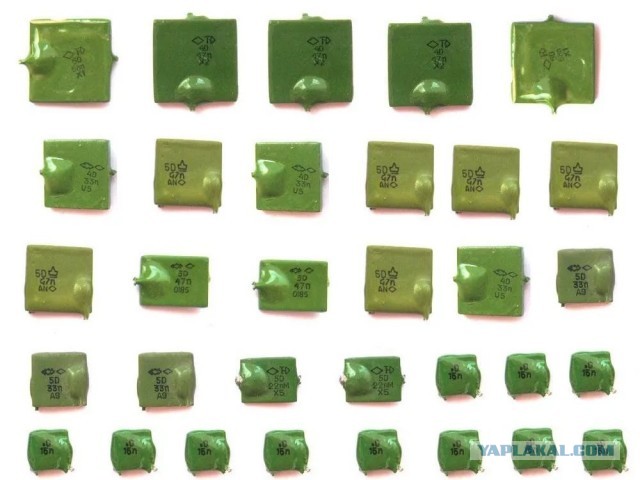

Прости! Но я увидел там КМ ки))) Сколько сейчас стоят не знаю и куда сдать. но раньше была прибавка мне к стипендии посе практики на одном заводе после разбора хлама в цеху))


Это сообщение отредактировал Niruksorp - 4 апр 2020 в 23:59

Цитата (Stellapolare @ 4.04.2020 - 20:41)

Всё, я закончил! Готов выслушать справедливую критику! )

очень, очень круто для самоделки - так тщательно обработаны и вырезаны окна в пластике - как на заводе!
и вообще очень культурно собрано! класс!

Цитата (Регион82 @ 4.04.2020 - 21:03)

Цитата (Blacksmith24 @ 4.04.2020 - 20:55) Смотрю кондеры КМки  стоят, кучеряво раньше жили  Могу предположить что ТС "кормился с военки". Положа руку на сердце кто с неё только не кормился, грешен сам тож.

с нее кормились лишь те радиолюбители, кто жил в регионах так называемых красных поясах, где была военная электронная промышленность...

у нас в Калуге было немало заводов такой направленности ,
поэтому на рынке продавалось все это...

а кто жил далеко в провинции без таких заводов- сосали хуй и облизывались на схемы в журнале Радио...


кстати , помню был такой товарищ по фамилии Кетнерс, его поделки часто публиковали в этом журнале..
Но там он использовал такие радиодетали, что я охуевал- откуда он их достает???!!!
вот он- помнит кто его?


Это сообщение отредактировал vistador - 5 апр 2020 в 00:04
