Два радиоприёмника из прошлого

Цитата (Kit163 @ 4.04.2020 - 23:40)

Цитата (mersedes60 @ 4.04.2020 - 22:32) По вздыхайте, по вздыхайте. Походу вы из последние кто знает как руками собирать штуки на которых можно слушать FM. А слово ГЕТЕРОДИН скоро запросто можно ЗНАТОКАМ задавать. НИАТГАДАЮТ. Чего его собирать нынче-то? На фото - фм приемник с выходом на ухи до 32Ом, цифровым интерфейсом управления. Паял-паялычей и сейчас не меньше. Только они больще в логику, нежели в схемотехнику.

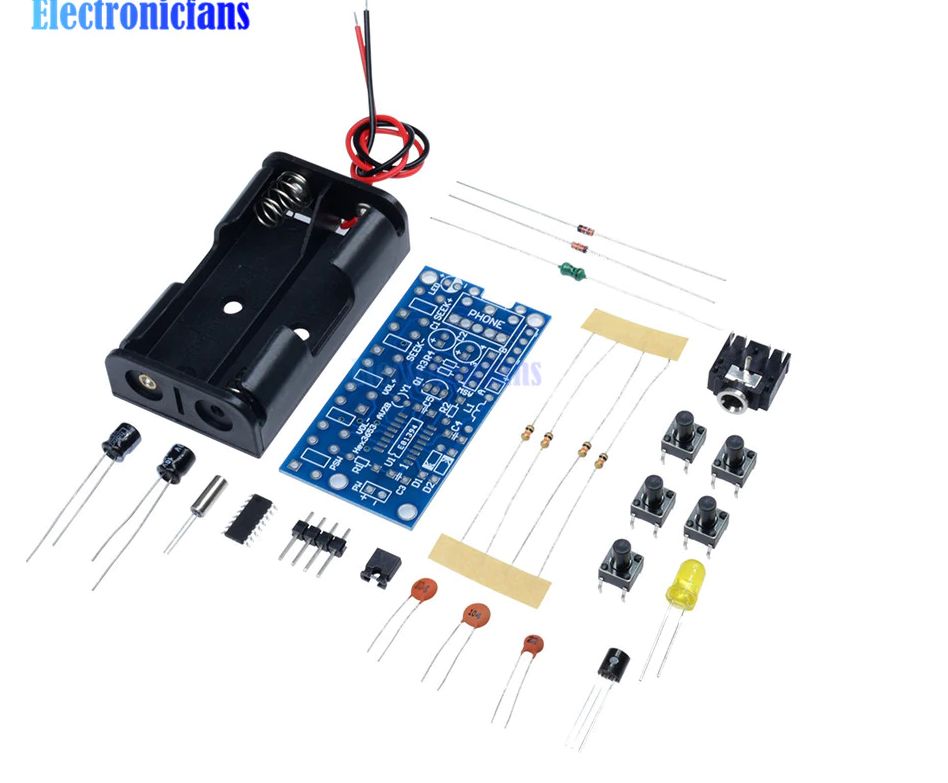

Это RDA5807M, её использовать можно только с микроконтролером, управление только по "квадратной" шине. Есть подобная RDA5807FP, её можно использовать без микроконтроллера. Хотя наборы которые продают для самостоятельной сборки комплектуют микросхемами с маркировкой Hex3653 но это и есть RDA5807FP.

Цитата (Allowl @ 5.04.2020 - 20:42)

Уран -М ??

Да, в СССР в ходу были ядерные батарейки. До сих пор ещё наверняка работает?

Цитата (bestnoob @ 5.04.2020 - 12:10)

на 2 заводское травление, не пиздел бы ты... и шкалу сам нарисовал?)

А как ты отличаешь где плата травилась?

Цитата

на 2 заводское травление, не пиздел бы ты... и шкалу сам нарисовал?)

И плату сам, и шкалу. Не у всех-же руки как на твоей аватарке.

Цитата (kwant71 @ 5.04.2020 - 21:51)

Цитата (bestnoob @ 5.04.2020 - 12:10) на 2 заводское травление, не пиздел бы ты... и шкалу сам нарисовал?) А как ты отличаешь где плата травилась?

Наверняка предположил по внешнему виду дорожек. В то время ни ЛУТ ни фоторезиста доступного любителям не было, рисовали лаком от руки. Здесь похоже на фотошаблон, соответственно травили на заводе.

Класс. Монтаж, корпус, травление, батарейный отсек!!!

Цитата (Andrxx @ 5.04.2020 - 13:16)

Как-то корпус уж очень не радиолюбительский! Мыльница - это конечно святое! Но! Тут тебе и фаски в отверстиях регуляторов и даже (кощунство!??) выгородка в батарейном отсеке с крышкой оного!!!! Мыльница была самодостаточной сама по себе- а у тебя неприличный перфекционизм!!!:):):) Зелень!:)

Да ладно! Настоящий радиолюбитель в то время еще и корпуса делал самостоятельно и динамические головки. По крайней мере все это расписано было в тех книгах, по которым я постигал азы.
ПС и шильдики и шкалы и ручки управления и еще много чего должен был уметь тогда радиолюбитель
Это сообщение отредактировал ФэтФрумос - 5 апр 2020 в 21:22

Цитата

Здесь похоже на фотошаблон, соответственно травили на заводе.

Чертёж платы делался в масштабе 4:1, и отдавался знакомому фотографу, который работал в том цеху, где делались платы.
Для себя так не делал, рисовал сам. Плату для Синклера мне там делали, за фотошаблоном ездил к станции "Сокол". Мне до неё км 200.
В Тушино и Митино детальками тогда ещё не торговали

Рукасто, особенно на счет корпуса - сколько сам мучался что бы что то в корпус запилить (тут тщательность подгонки как по мне 80lvl минимум).
Теперь красота закадил - отдал в порезку-гибку - через сутки-двое стальной ящег блистая порошком готов!
Ну или напечатал сам если надо в пластике.
Никакой романтики и дихлорэтановых паров.
Позеленил.

ЗЫ да и с платами тож запросто - если срочно на прототип - то сам, фоторезист на текстолит ламинатором и в принтер - пусть лазером повозюкает где надо. Потравил и готово. Ну и после проверки прототипа трудолюбивые кетайозы из jlcpcb наштампуют тебе сколько угодно и в несколько слоев, месяц подождал и доставлено на порог.
И детали - какие угодно...
Это сообщение отредактировал kados - 6 апр 2020 в 00:39

Цитата (Синтетик @ 5.04.2020 - 21:06)

Цитата (kwant71 @ 5.04.2020 - 21:51) Цитата (bestnoob @ 5.04.2020 - 12:10) на 2 заводское травление, не пиздел бы ты... и шкалу сам нарисовал?) А как ты отличаешь где плата травилась? Наверняка предположил по внешнему виду дорожек. В то время ни ЛУТ ни фоторезиста доступного любителям не было, рисовали лаком от руки. Здесь похоже на фотошаблон, соответственно травили на заводе.

в те далекие годы ,
сами рисунки для изготовления шаблона- рисовали обычные бабы тушью рейсфедером ( потом уже делали фотошаблон)

поэтому некоторые электронные платы тех лет весьма трудно определить - заводские или самопальные.

Цитата (kados @ 6.04.2020 - 00:31)

ЗЫ да и с платами тож запросто - если срочно на прототип - то сам, фоторезист на текстолит ламинатором и в принтер - пусть лазером повозюкает где надо. Потравил и готово. Ну и после проверки прототипа трудолюбивые кетайозы из jlcpcb наштампуют тебе сколько угодно и в несколько слоев, месяц подождал и доставлено на порог.

вот тут то и печально,

уж такая хуйня как платы- должны делаться у нас .
технологии не такие уж и сложные. И цена должна быть умеренная.

но наши "предприниматели" за что не берутся- сразу начинается непомерное завышение цены.

поэтому правильно Путин сказал, что они "жулики"Ибо работяга у них получает 5% а остальное забирает этот барыга.

поэтому и вынуждены мы товары покупать из китая.
