Электродвигатели: какие они бывают


Страницы: (5) « Первая ... 2 3 [4] 5	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

neomaniak	9.02.2016 - 00:39 [ показать ] 0
Статус: Offline Юморист Регистрация: 26.08.14 Сообщений: 505	Весьма любопытно, зеленю за полезный материал и упорство :)
	[^]

detrin

9.02.2016 - 00:54

Статус: Offline

Балагур

Регистрация: 24.07.14
Сообщений: 990

Отличная статья, прочитал с удовольствием.

Цитата (Набубука @ 8.02.2016 - 21:29)

Цитата (nt60 @ 8.02.2016 - 21:24)

Какие двигатели ставят в напольные вентиляторы? Явно же бесколлекторные (асинхронные?), но частота вращения обычно регулируется, хоть и ступенчато...

Асинхронные, скорость ну или число оборотов регулируется по напряжению через конденсатор, реактивное сопративление.

Ага, вон оно как? Правильно ли я понял, что поменяв конденсатор, можно понизить обороты? А то шумит сволочь даже на минимальной скорости(

[^]

~~hector15~~	9.02.2016 - 01:32 [ показать ] -1
Статус: Offline Ярила Регистрация: 9.01.14 Сообщений: 7925	Если в стиральной машине асинхронный двигатель (инверторный), то не надо делать текущий ремонт, менять щетки. Интересно почему мало таких моделей, дороже?
	[^]

BoaSoft

9.02.2016 - 02:08

Статус: Offline

Ярила

Регистрация: 19.03.14
Сообщений: 1895

Цитата (vobljademort @ 8.02.2016 - 21:48)

Так в том-то и дело, что у обычного двигателя начало и конец легко вызваниваются(если нет КЗ на корпус или межвиткового замыкания), получаем три пары одинакового сопротивления, которые между собой не звонятся.
А у этого двигателя для частотника по 3 вывода между собой звонятся. Там, получается, две "звезды" готовых, что-ли?
ЗЫ Двигатель работает, я просто для себя выяснить хочу.

Скорее всего движок двухскоросной 1500/3000 например. Два комплекта обмоток, соединенные звездой. Соеденены в самом двигателе, в борно не выведены все концы - на треугольник не переключить.

[^]

Gofast	9.02.2016 - 02:17 [ показать ] 0
Статус: Offline Юморист Регистрация: 2.01.15 Сообщений: 553	За движки зелень, знания в массы! Это сообщение отредактировал Gofast - 9.02.2016 - 02:18
	[^]

Farthing	9.02.2016 - 03:04 [ показать ] 4
Статус: Offline Ярила Регистрация: 26.09.15 Сообщений: 1152	Я про эти двигатели знаю тока одно, левый аккуратно разбивался и из него выковыривалось два удобных магнитика, а правый эта сука унылая, и полное детское разочарование, ни одного целого магнита не достанешь, постоянно трескались. Вобщем фу.
	[^]

~~kados~~	9.02.2016 - 03:11 [ показать ] 0
Статус: Offline Ярила Регистрация: 2.03.11 Сообщений: 4802	Бля, вспомнил ТОЕ (теоретические основы электромашин). Весна, сошел снег, воробьи чирикают, девачки в юбочках. А я как проклятый ебу конспект полый синусов\косинусов патамушта эта шняга описывает математическую модель работы асинхронного двигателя - а завтра четверг и зачет, а залетать нельзя, в пятницу препад уже будет бухать и споймать для здачи его выйдет только в понедельник, а это 3 дня от недельного отпуска вдали от казармы. В общем запомнил я это математическое блядство на всю жизнь. Мда, раньше и воздух был вкуснее (особенно весной) и солнце светило ярче.
	[^]

fedor49	9.02.2016 - 03:26 [ показать ] 1
Статус: Offline Юморист Регистрация: 8.05.14 Сообщений: 548	прямо актуально, как раз по разным ресурсам матчасть изучал - и тут на тебе)))в закладки. вечером проштудирую.Спасибо ТС
	[^]

FilippOk	9.02.2016 - 05:11 [ показать ] 0
Статус: Online Ярила Регистрация: 4.05.15 Сообщений: 2985	ТС, спасибо. Как там, на Векторе? Растёт? Мечтал туда устроиться на работу, когда отучусь, как раз моя специальность. Но... ушёл в другую область, АСУ. Жалею.
	[^]

МимоПроходил

9.02.2016 - 05:41

Статус: Offline

Ярила

Регистрация: 22.11.04
Сообщений: 8367

Цитата

Вообще, я очень советую изучить уравнения ДПТ – они простые, линейные

вот спасибо родной, а то я не знал, чем мне в пятницу после работы заняться.

зеленка.

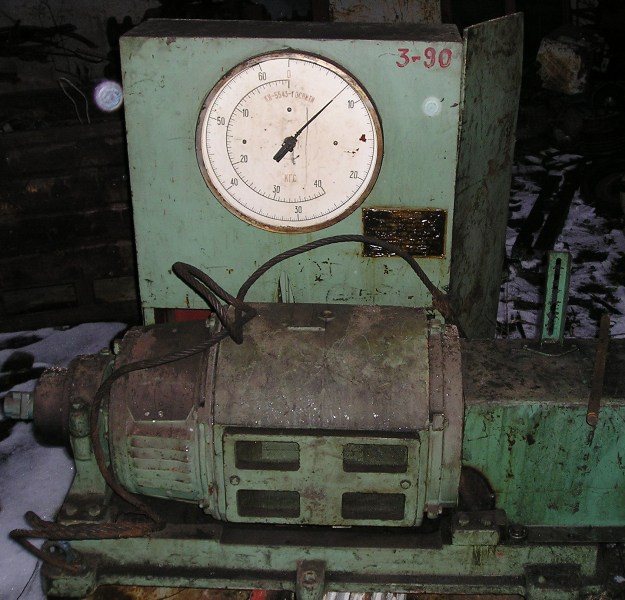

у меня на работе самый большой моторчик вот такой стоит
где то на тонну примерно потянет.

Это сообщение отредактировал МимоПроходил - 9.02.2016 - 05:41

[^]

Enkee

9.02.2016 - 08:03

Статус: Offline

Приколист

Регистрация: 7.07.11
Сообщений: 371

Цитата

А вот асинхронный двигатель на такие частоты и гораздо выше сделать вполне можно за счет гладкого статора

Не понятно почему нельзя залить пространство междузубцами ротора/статора каким нибудь э/м прозрачным материалом. Имхо можно даже с воздухо/водопроводом для охлаждения.

[^]

artnovik	9.02.2016 - 08:32 [ показать ] 0
Статус: Offline Весельчак Регистрация: 13.01.15 Сообщений: 194	ТС молодец, но не все знают например что такое ШИМ, надо бы дописать.
	[^]

wHiteHands	9.02.2016 - 08:49 [ показать ] 1
Статус: Offline Пилот выходного дня. Регистрация: 5.08.10 Сообщений: 684	ТС, молодец, но ты о сельсинах забыл упомянуть, а ведь тоже много где применяются.
	[^]

~~homoalektrik~~

9.02.2016 - 09:12

Статус: Offline

Юморист

Регистрация: 11.01.16
Сообщений: 431

Цитата

Подскажи, пожалуйста, по какой схеме соединяются обмотки асинхронного двигателя, предназначенного для работы с частотником? 3х380 В, 50 Гц.
В клеммной коробке двигателя 6 выводов, но "звонятся" они между собой как-то непонятно, в отличие от обычного двигателя, где эти 6 выводов - начала и концы обмоток.
Видимо, в двигателе для частотника обмотки ещё и внутри соединены как-то?

Так же как и без частотника, или в звезду или треугольник. Скорость асинхронной машины прямо пропорциональна частоте. Начало конец обмоток с помощью батарейки и стрелочного милливольтметра.

Добавлено в 09:15

Цитата

ТС молодец, но не все знают например что такое ШИМ, надо бы дописать.

Широтно-импульсная модуляция

[^]

Borl

9.02.2016 - 09:28

Статус: Offline

Ярила

Регистрация: 2.07.12
Сообщений: 2270

Цитата (Набубука @ 8.02.2016 - 21:21)

Синхронные, асинхронные, постоянного тока, коллекторные, бесколлекторные
А скажи мне ТС чем коллекторный двигатель отличается от бес коллекторного и асинхронного в таком уж случае. И что такое ДПТ всегда такое называлось МПТ, т.е машина постоянного тока. Так как они обратимые как потреблять электроэнергию так ещё вырабатывать.
Примеров море электровоза серии ВЛ стоят МПТ, при разгоне потребляют, а при торможении отдают электричество в контактную сеть.
Ты уж когда блистаешь хоть курс электротехники вспомни. А если гуманитарий так учи
Матчасть.

Ой зануда!) Асинхронные двигатели в составе частотного привода тоже становятся обратимыми машинами. Да ведь тема о двигателях в первую очередь.

[^]

Borl

9.02.2016 - 09:40

Статус: Offline

Ярила

Регистрация: 2.07.12
Сообщений: 2270

Цитата (AlexEf @ 8.02.2016 - 22:00)

Цитата (vobljademort @ 8.02.2016 - 21:48)

Цитата (VorAn @ 8.02.2016 - 22:39)

Если 6 выводов, то двигатель можно подключать по схеме либо-звезда, либо-треугольник. Обычно на табличке указано, при каком напряжении он может работать по схеме звезда/треугольник. Посмотрите, какая схема обмоток для 380В.
Я так понимаю вам сейчас нужно вызвонить начало и конец каждой из обмоток.
Почитайте вот ЭТУ статью, там все расписано.

Двигатель для частника часто оснащают вентилятор с приводом от отдельного двигателя, а не просто вентилятор вешают на вал.

У такого вентилятора должна быть отдельная клеммная коробка. Тут что-то другое.

[^]

nauaze	9.02.2016 - 09:41 [ показать ] 0
Статус: Offline Весельчак Регистрация: 15.01.16 Сообщений: 182	ТС, расскажи про бесколлекторники!!! Просим!!!
	[^]

Олег7979

9.02.2016 - 09:49

Статус: Offline

Ярила

Регистрация: 7.11.14
Сообщений: 1250

Цитата (kados @ 9.02.2016 - 03:11)

Бля, вспомнил ТОЕ (теоретические основы электромашин).
...

Вообще говоря ТОЭ, это теоретические основы электротехники. Фамилия Бессонов вообще не забывается... ибо говорящая.
ТОЕ вообще не знаю что такое.
А Электромашины всю жизнь и были просто Электрическими машинами.

Это сообщение отредактировал Олег7979 - 9.02.2016 - 09:51

[^]

Klotik

9.02.2016 - 09:53

Статус: Offline

Ярила

Регистрация: 7.11.12
Сообщений: 6728

Цитата (ГенГеныч @ 8.02.2016 - 21:25)

Цитата

Асинхронный электродвигатель – это двигатель переменного тока...
...До эры силовой полупроводниковой электроники и микропроцессорной техники (в прошлом веке) регулирование частотой было экзотикой – его не на чем было делать.

Погорячился автор. Двигатели с фазным ротором позволяли строить мощные подъёмные машины, серьёзные карьерные конвейеры. Вполне себе управляемые приводы.
В целом познавательно.

Дык он про асинхронные с фазным ротором даже словом не обмолвился, может и знать не знает про них.

[^]

Олег7979

9.02.2016 - 09:56

Статус: Offline

Ярила

Регистрация: 7.11.14
Сообщений: 1250

Цитата (Klotik @ 9.02.2016 - 09:53)

Цитата (ГенГеныч @ 8.02.2016 - 21:25)

Цитата

Дык он про асинхронные с фазным ротором даже словом не обмолвился, может и знать не знает про них.

Проектирует движки и не знает про фазный ротор, да ну нафих... забыл просто. Да и он вообще с ходу так коллектор в любом его виде отметает, как анахронизм.

[^]

moskitman	9.02.2016 - 10:06 [ показать ] 0
Статус: Offline Весельчак Регистрация: 30.10.15 Сообщений: 147	Грамотно, доступно и со знанием дела. Респект и зеленуха.
	[^]

Объект676

9.02.2016 - 10:06

Статус: Offline

Весельчак

Регистрация: 7.05.15
Сообщений: 192

Цитата (vobljademort @ 8.02.2016 - 21:15)

Познавательно.
ТС, это просто копипаста или сам тоже шаришь? А то вопрос имеется.

Задавай. Я занимаюсь ремонтом.
От быта до карьеров и жд. транспорта

[^]

ПРИМа25

9.02.2016 - 10:09

Статус: Offline

Дед-пердед

Регистрация: 27.05.13
Сообщений: 13912

Цитата (detrin @ 9.02.2016 - 07:54)

Золотую середину трудно найти. Главное чтоб хватило стартануть. Но потом будет плавно набирать обороты (если например вентилятор).
Мож ревизию сделать чтоб шума было меньше?

Добавлено в 10:13

Цитата (kados @ 9.02.2016 - 10:11)

Бля, вспомнил ТОЕ (теоретические основы электромашин).
Весна, сошел снег, воробьи чирикают, девачки в юбочках.
А я как проклятый ебу конспект полый синусов\косинусов патамушта эта шняга описывает математическую модель работы асинхронного двигателя - а завтра четверг и зачет, а залетать нельзя, в пятницу препад уже будет бухать и споймать для здачи его выйдет только в понедельник, а это 3 дня от недельного отпуска вдали от казармы.
В общем запомнил я это математическое блядство на всю жизнь.

Мда, раньше и воздух был вкуснее (особенно весной) и солнце светило ярче.

При наличии кулькулятора МК-51 (или подобного) и программы - ТОЭ (теоретические основы Электротехники) сдавались как семечки пощелкать.

Сленг - ТОЯ.. (вы по ТОЯм всё решили? А лекции есть по ТОЯм??)

Это сообщение отредактировал ПРИМа25 - 9.02.2016 - 10:13

[^]

Ingvarion	9.02.2016 - 10:42 [ показать ] 0
Статус: Offline Балагур Регистрация: 15.10.14 Сообщений: 823	Скупая мужская слеза скатилась по небритой щеке... Студентом мне довелось все это учить, понимать и потом сдавать экзамен в филиале МЭИ. :)
	[^]

Кротэ	9.02.2016 - 11:11 [ показать ] 0
Статус: Offline Хохмач Регистрация: 2.09.12 Сообщений: 773	Устроим перепись приводчиков? Кроме асинхронников и синхронников ни с чем больше не сталкивался. Постоянник видел только на перемотку. Но и по приводу не работаю.
	[^]
