Трофеи, которые тоже несли Победу.

про САУ на фото 26-27 поясните пжлс или название дайте. интересует следующее- у неё ведущие катки находятся спереди, а крыло как то очень сильно выгнуто. подозреваю что при натяге гусеницы она царапала бы о корпус. или у неё задние катки тоже ведущие?

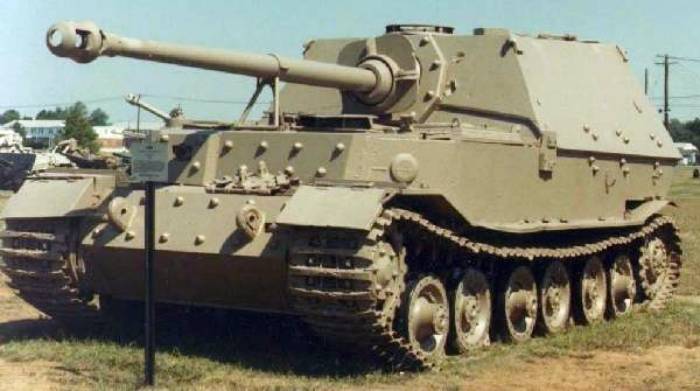

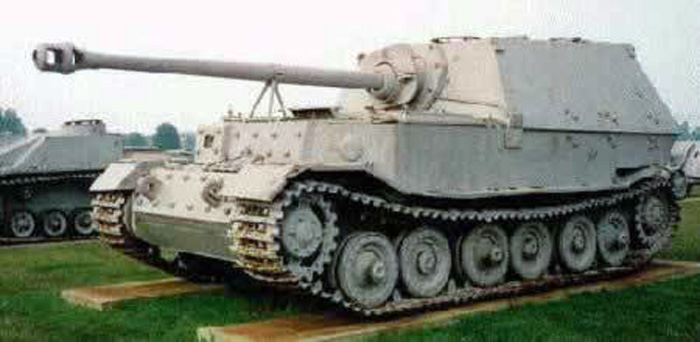

Истребители танков «Ferdinand»/«Elefant»
Похоже на 4ВД
Двигатель и трансмиссия

Силовая установка «Фердинанда» имела весьма оригинальную конструкцию — вращающий момент от двигателей к ведущим колёсам передавался электрически. Благодаря этому в машине отсутствовали такие узлы, как коробка перемены передач и главный фрикцион. Самоходка имела два V-образных 12-цилиндровых карбюраторных двигателя водяного охлаждения «Майбах» HL 120 TRM, установленных параллельно, мощностью по 265 л. с. (при 2600 об/мин). Выхлопные газы выводились в районе пятого опорного катка. Двигатели приводили в действие два электрогенератора Siemens-Schuckert Typ aGV напряжением 365 В. Тяговые электродвигатели Siemens-Schuckert D149aAC мощностью по 230 кВт были расположены в корме корпуса и приводили в действие каждый своё колесо через понижающий редуктор. Такая трансмиссия обеспечивала чрезвычайно лёгкое управление машиной, но отличалась значительным весом. Также электрооборудование САУ включало в себя вспомогательный электрогенератор, два стартера и четыре аккумуляторные батареи. В передней части «Фердинанда» располагались два топливных бака ёмкостью по 540 л.
Ведущее колесо имело съёмные зубчатые венцы с 19 зубьями каждый. Направляющее колесо также имело зубчатые венцы, что исключало холостую перемотку гусениц.( если колесо заклинит? ) Гусеничная цепь состояла из 108-110 литых стальных траков шириной 640 мм. В целом, конструкция ходовой части оказалась надёжной и удобной в эксплуатации.

Это сообщение отредактировал akmallragon - 24.02.2015 - 21:39

Я так понял что номер 345 сначала был фашисткий, потом служил советским войскам?!

Разведчик В. Кондратенко, бывший тракторист, пробрался к немцам в тыл и увёл в своё расположение исправный танк Pz. IV. Северо-Кавказский фронт, декабрь 1942 года.

У наших давняя традиция вражескую технику отжимать

нашел в википедии сау фердинанд конструкции порше. похоже порше свой латентный задний привод кроме машин и на танки перенес. еще и электроприводилдо. пипец короче. чото взоржал пока писал

тема кстати интересная, но ТСу нужно дубль наверно сделать с описаниями и не только немецкие трофеи, но и советские танки на службе вермахта тоже описать

Это сообщение отредактировал vlasovzloy - 24.02.2015 - 21:04

Схожая с фердинандом ходовая часть

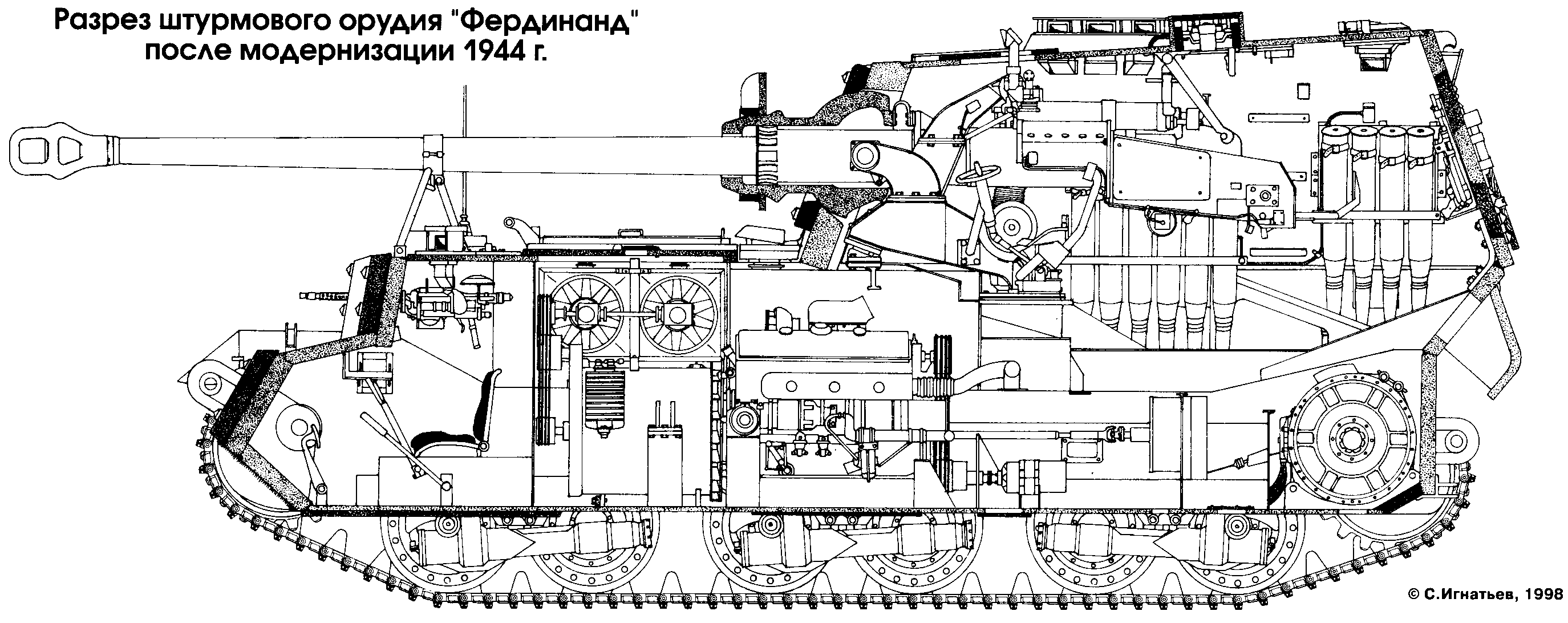

Компоновка

Железяка!

Это сообщение отредактировал akmallragon - 24.02.2015 - 21:16

будет чем моделистов потроллить

В книге оставался только автотранспорт, но не богато..
Даже не стал выдёргивать.
А тема нашей бронетехники у вермахта, сегодня уже была. В частности, они с удовольствием пользовались Т-34.
Она + случайная находка книги "Фронтовая иллюстрация" и сподобили создать отдельную тему.

Стало больно, глядя на их довольные рожи в наших "тридцатьчетвёрках"-
мы то ведь у них тоже немало позабирали!
Поэтому и второпях!

Это сообщение отредактировал akmallragon - 24.02.2015 - 21:45

ТСу + авансом. Но...мне то же очень нравится "Фронтовая иллюстрация", но к набору картинок не мешало бы прикрутить тематический рассказик.

Где то под Дебальцево ...

ТС, если тебе лень, то скинул хотя бы ссылку на ресурс, там однозначно все эти фотографии есть, причем с подробными комментариями что , где и как.

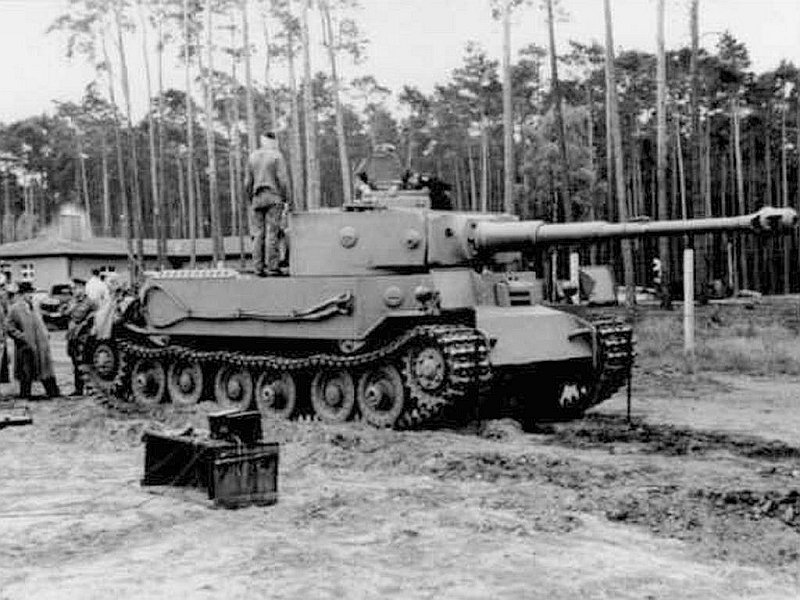

Ну дак! Тигр Порше однако

А что, кто-то еще не узнает бронетехнику по силуэтам?

Это сообщение отредактировал Gandalf - 25.02.2015 - 12:28

Не страшно ведь было, что свои же подстрелят.

Часть техники не является трофейной. Часть техники тупо подбита. Посмотрел топик, как в Гугл-картинки заглянул. Нафига так делать? Хоть кратко бы подписал фотки. Не зелено, как-то...

вот скажите мне интересующемуся техникой, но ленивого до поиска источников...
вот трофейный танк, ну ладно трофейный с боекомплектом, но что с ним делать если кончался боекомплект?
Использующиеся снаряды я думаю были не совместимы с нашими.
Кому нужна техника без боекомплекта?

Бей врага его же оружием!!!!

У немецкого тигра было два прототипа: один от фирмы Хеншель, другой -- от Порше. Выбор военной комиссии пал на вариант Хеншель, хотя Гитлер более благоволил к изделию Порше. После испытаний в производство пошел вариант Хеншель. На шасси Тигра Порше были сделаны штурмовые орудия "Фердинанд".

Взято отсюда.

...

...

...

...

...
