Полная замена электрики в квартире

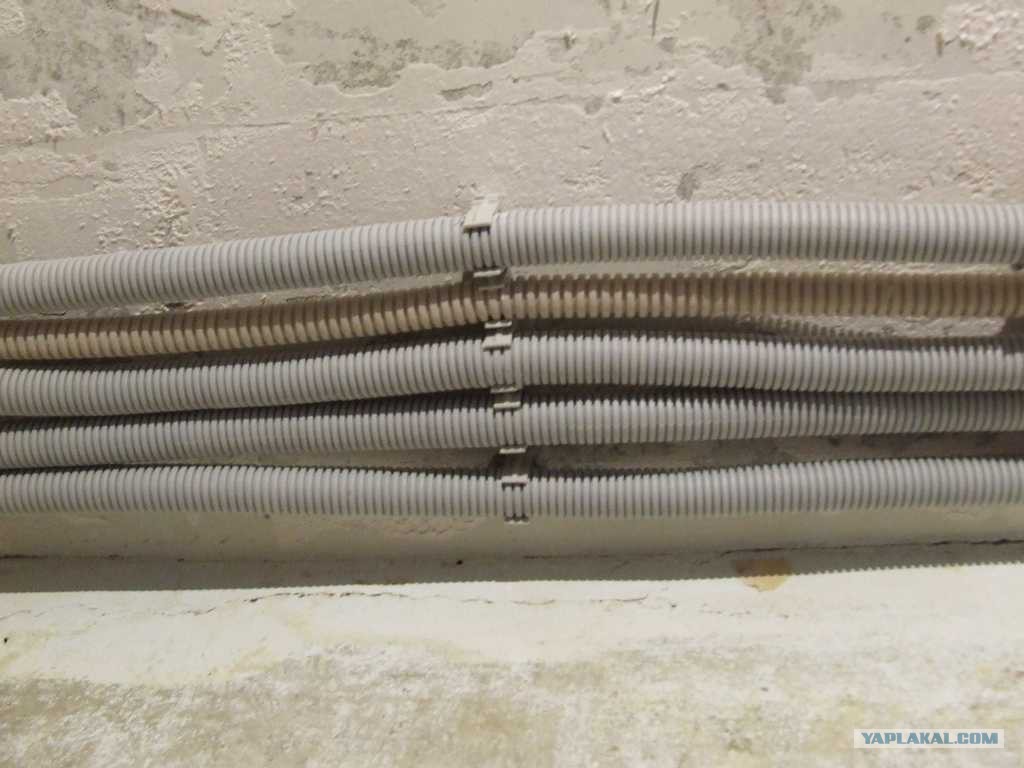

51 гребенка с гофрой

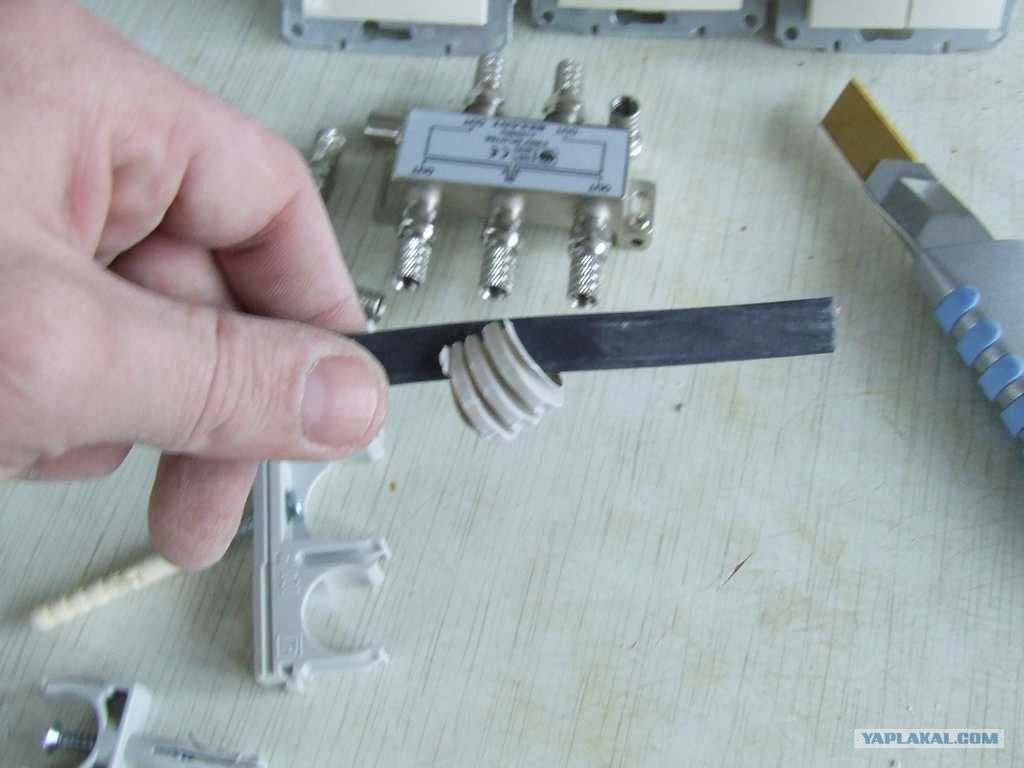

52 при прокладке вам потребуется временно закрепить провода сварху, я делал так, кусочек гофры надрезаем повдоль

53 Одеваем на провод

54 Вставляем в клипсу

55 Вот так

56 проводка в гофре

57 Подводка к штробе

Хороших ТРУД (Зелень Ребятам )

Поломка подборки. 1х3

Это сообщение отредактировал avals - 21.03.2014 - 15:09

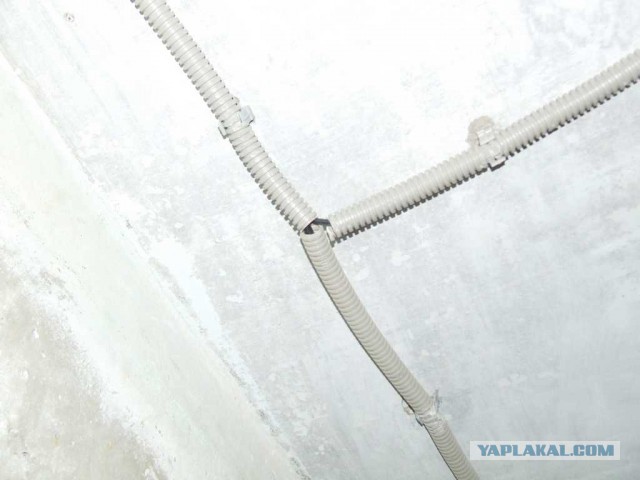

58 Ответвление

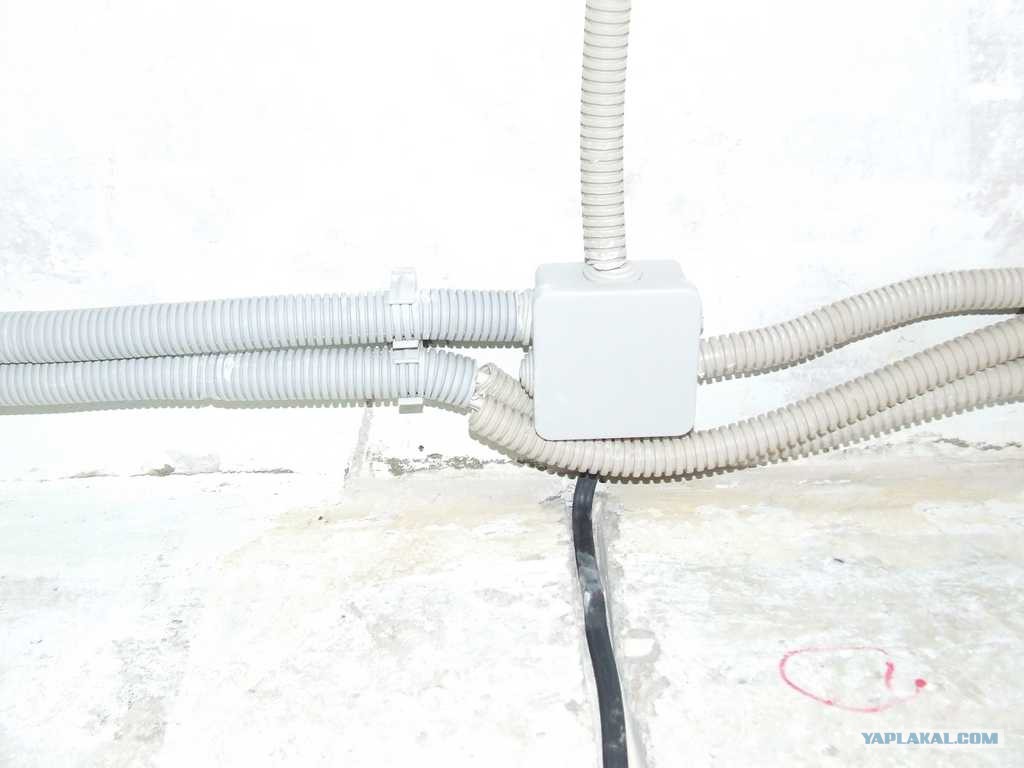

59 Обход коробки малоточкой (об ней чуть позже)

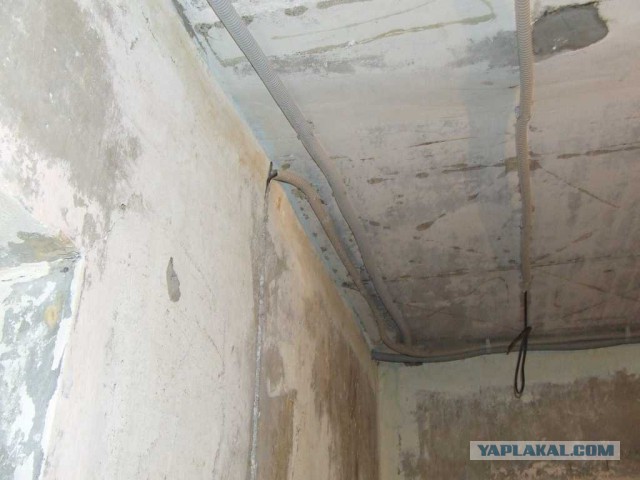

60 Заход в стену, на этом думаю с гофрой все понятно

сори за поломку клипсы для трубы пластиковой, а для гофры защелкивающиеся клипсы.

Поломка подборки. 1х3

Это сообщение отредактировал avals - 21.03.2014 - 15:10

61 И так пришло время Убирать провода в штробы и подразетники, немного о подразетниках
С начала я купил вот такие справа синие, но у них есть один минус, нет крепления краев между собой, на зеленых есть, сейчас объясню

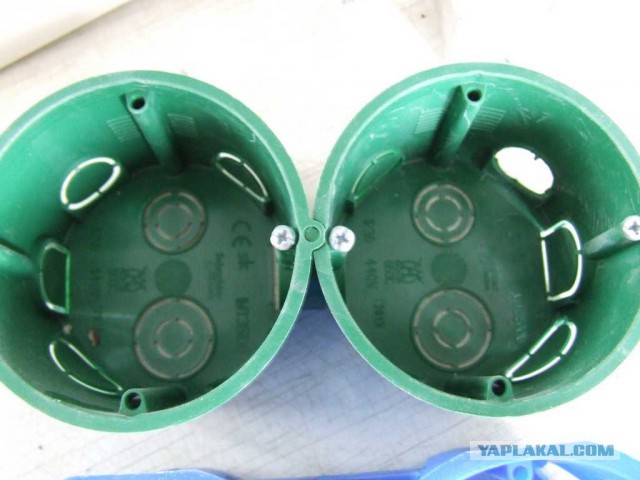

62 Если собирать от 2-х и более, то вот на этих есть зацепы между собой

63 и на этих нет, и это дает неудобства при монтаже в стену по этому поменял

64 Для синих из за вот такого крепежа пришлось много выдалбливать, для зеленых потребовалось бы меньше

65 Собранные

66 и еще крепления меж собой, на этом с ПОДРОЗЕТНИКАМИ все, движемся далее

67 Коробки, да разводка у меня такая, что розетки с МАЛЫМИ потребителями на одной ветке, все крупные потребители на ОТДЕЛЬНЫХ ВЕТКАХ, свет естественно отдельно, я забыл упомянуть почему, свет идет меньшим сечением и по этому получается что это меньшее сечение НЕ защищено , то есть вероятность малая но есть что эта ветка будет греться , хоть и маловероянто, но делаем же для себя, и да ПУЭ это допускается, если сечение меньше не БОЛЕЕ чем на половину, то есть 2.5 к 1.5, можно было бы делать, но прислушавшись к советам - не стал.
Распредкоробки и делал так сказать полуобслуживаемые, то есть крепил к потолку, так как быдет натяг – то условно говоря доступа к ним не будет, но если надо натяг вырезается и обслуживается, натяг времеено заклеивается потом меняется.
Оставляем от края коробки 4 пальца провода и обрезаем

68 Это я показываю как делать НЕЛЬЗЯ этим ножом, ниже я об этом расскажу, забегая вперед , так можно прорезать втрую изоляцию уже на проводе, что очень плохо

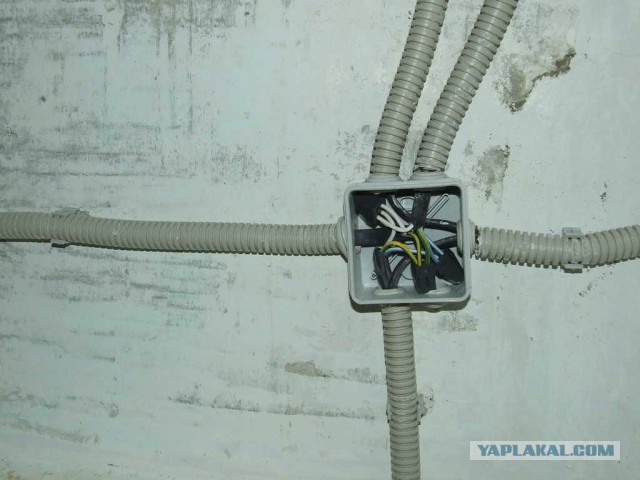

69 Вот коробка готова, как все делать и каким инструментом чуть ниже

70 еще фотка с коробкой

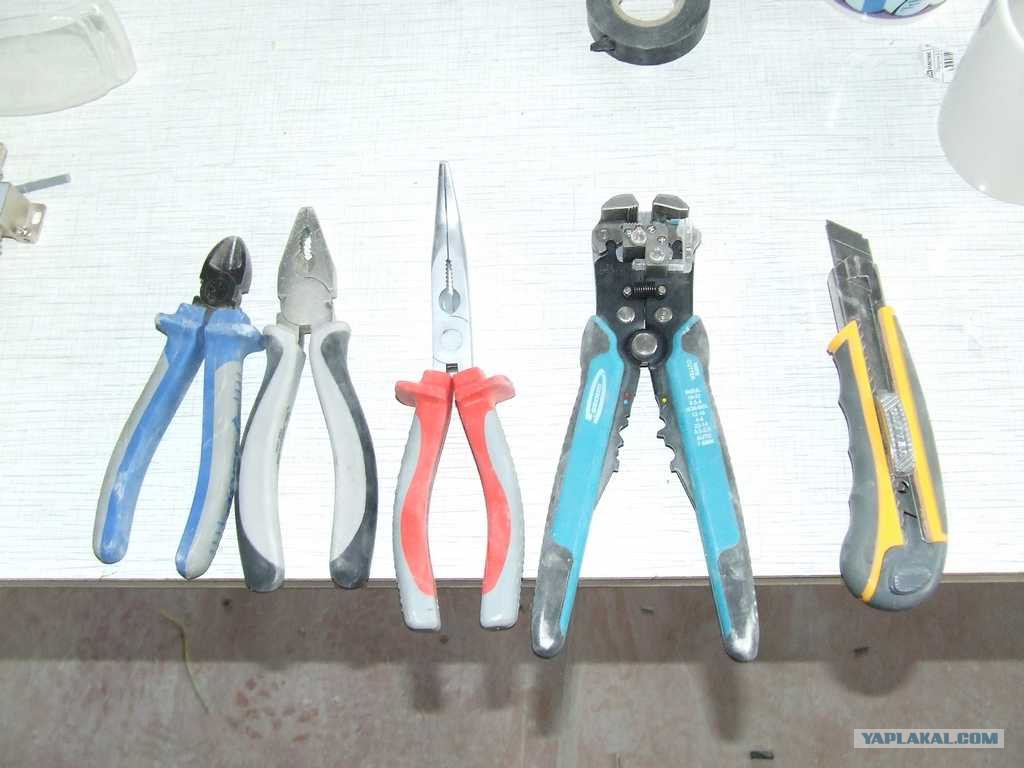

71 Теперь как надо зачищать провода, нам потребуется
Кусачки, пассатижи, Вот такие круглогубцы с загнутым носиком, съемник изоляции, ну и конечно же нож



Это сообщение отредактировал Kigo - 21.03.2014 - 15:03

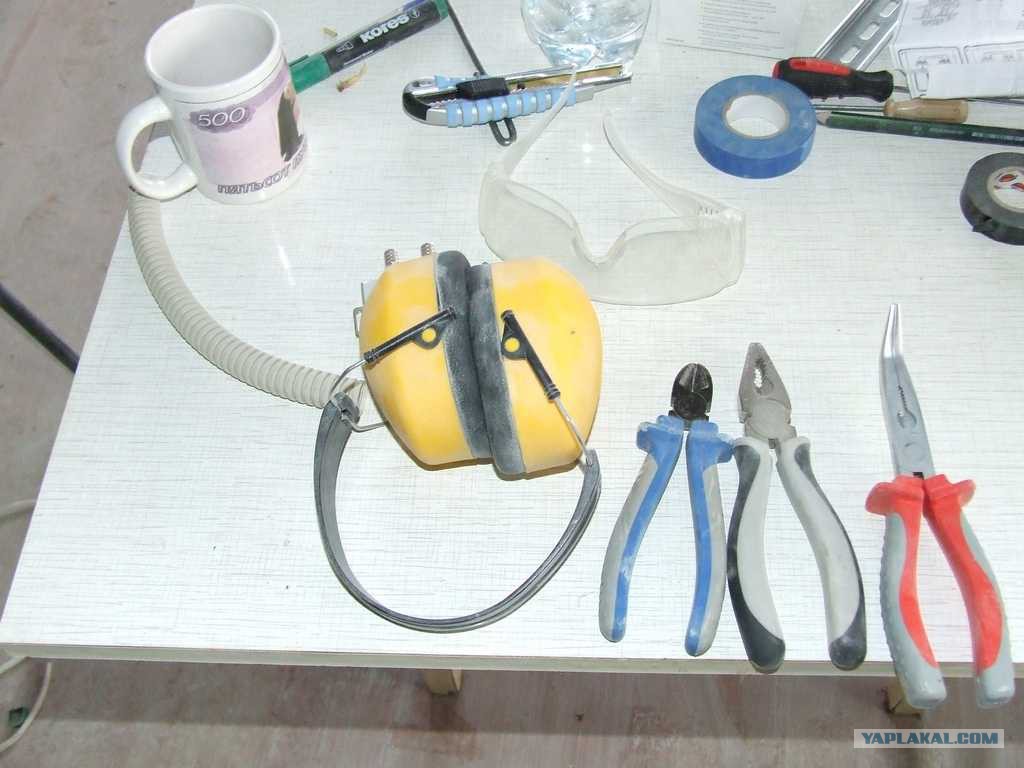

72 тут видно лучше Вот такие круглогубцы с загнутым носиком, ну и наушники с очками

73 Берем канц нож Обязательно с Фиксатором (видно серенькая крутилка ) и выставляем вот столько лезвие
