Полная замена электрики в квартире

26. Опять уровень и вот так

27.Метки есть

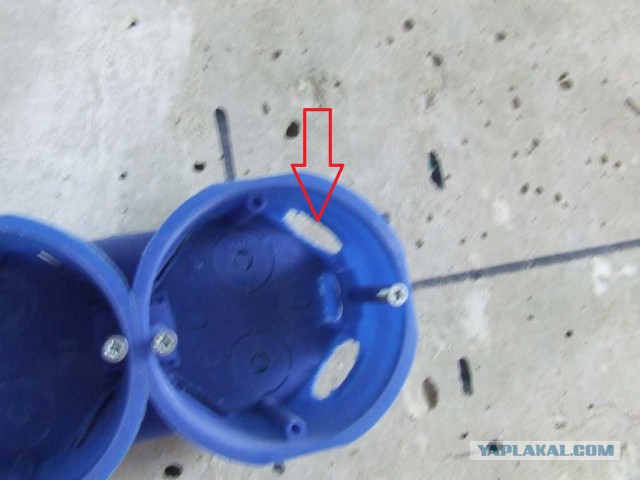

28 ВАЖНО, это завод штробы в подразетники, заводим в это отверстие, позже сами поймете почему

29 отмечаем для штробы

30 С помощью того же уровня чертим линию для штробы вверх

31 Ну что разметку сделали начнем потихоньку, фото особо нет, но скажу сразу, наушники и очки обязательно, намордник не нужен(на ваше усмотрение)
ВАЖНО: Перед началом работ, найдите всю старую проводку и распланируйте так ход штробления, чтобы в нее не попасть, не нужные ветки откусите, нужные оставьте на потом, то есть кода переключитесь на новую проводку, доделаете!!!
Лучше делать так, с начала делаем подрозеники потом штробы, почему? Это дает скорректировать немного штробу на входе в подрозетники.
Подрозетники – с начала насверливаем сверлом на 8 отверстия в пересечениях, много не надо 2-3 см, потом победитовой коронкой со сверлом на 8 вцентре углубляемся на 1 см для алмазной коронки, алмазной коронкой сверлим до ее конца – это и есть глубна подрозетника, точнее слегка глубже, это потом надо будет, чтобы хорошенько позрозетник «Приклеился» на гипс в стенку.
На фото мои 2 ошибки
1)С начало сделал штробу, подрозетники пришлось позгонять
2) не правильно раметил, заводить провода надо по краям группы, а не в центр.чуть позже покажу как правильно
Работа штроборезом , прижимаем верх штробореза, зарезаемся , пока нижнее колеса не коснутся стены, поле идем вверх(да именно так режет чтроборез , снизу вверх)

32.заглубились
Видео процесса

33 Вот здесь не правильно сделал штробы и пришлось повыеживатся с подрозетниками (спальня)

34 вот здесь все правильно(зал), и да кстати 1 канал для 220, другой для «малоточки» коаксиал+Изернет, о них тоже чуть позже

35 И здесь тоже (спальня детская)

36 Вертикалочка подразетников, здесь делал штробу максимально широкую, чтобы подальше развести 220 и малоточку

37 нахуй старую штробу, будет новая


Это сообщение отредактировал Kigo - 21.03.2014 - 14:45

38 Один из сложных участков, штробы не доделаны потому что вверху старая рабочая проводка, тут надо предусмотреть выход на звонок, 2 выключателя , один из которых проходной, об этом тоже чуть позже

39 Теперь надо Вывести ВВОД НА ПЛОЩАДКУ и повесить щиток, предварительно подготовив место, тут мы видим что сделана довольно большая штроба под ВСЕМ ЩИТКОМ,это нам надо будет чтобы заводить провода, ввод уже сделан прямо через стенку, ввод делал проводом 3Х6 ВВГ нг LS, в щитке на площадке электрику оставил 1.5 метра, он так просил(В щитке подключать будет электрик из жеу под моим чутким так сказать), об этом чуть позже

40 И так пришло время раскидывать провода, для этого я в ключевых точках закрепил клипы для «дюйм с четвертью» трубы и через них протаскивал от щитка до потребителя, оставляя запасы
ВАЖНО: ПОДПИСЫВАТЕ ВСЕ СРАЗУ, потом не вспомните, уверяю ВАС!!!!

41 еще

43(наебся с нумерацией,ну неичего) Проход через стену, ВНИМАТЕЛЬНО СТАРАЯ ПРОВОДКА!!!!1 одын одын, да я прохуячил в паре мест

44 продолжаем

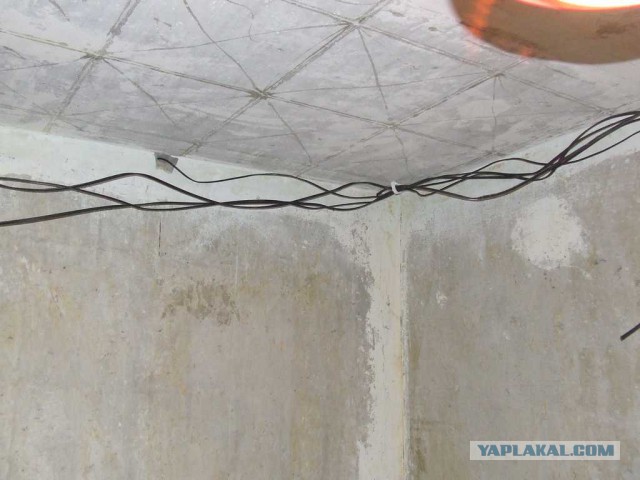

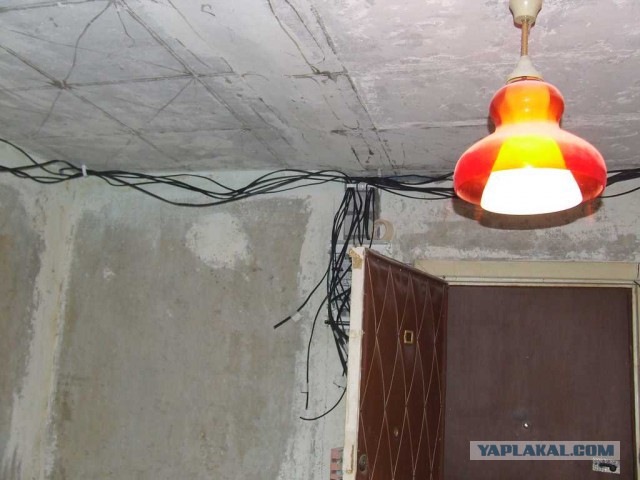

45 паутина растет

почему не 1000 фотографий?
несколько посмотрел
автор по проводам неправ

Поломка подборки. 1х3

Это сообщение отредактировал avals - 21.03.2014 - 14:54

46 Настало время поговорить об гофре, честно говоря я сейчас бы не заморачивался с гофрами разного диаметра и взял бы все 25 мм, но так как купил и 20 мм и 25, то немного сведения об них.
В 25 трубу лезет максимум 2 провода 2.5х3 и 2х1,5 в 20 1 провод 2.5х3 и 2 провода 1.5х2
Система протяжки примерно такая, определяем участок который будем протягивать в гофре (от стенки к стенке или до разветвления)вытягиваем провода, выпремляем их , чтобы они не крутились вокруг своей оси и связываем каждые 30-40 см изолентой, получается такая послушная колбаса, далее отрезаем кусок гофры с проволокой внутри, протыкаем самый длинный провод из колбасы примерно в 1.5 см от края этой проволокой, загибаем ее и протаскиваем, лучше с напарником, одному не удобно

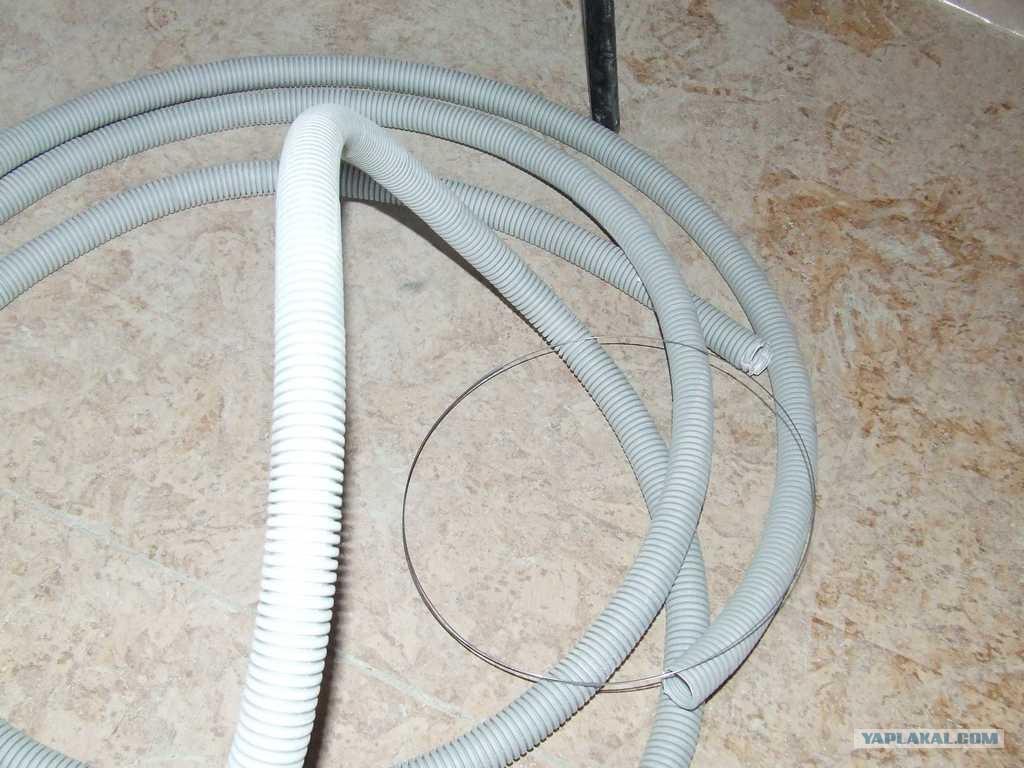

47 Вот такую загагулину оставляйте, тогда эта проволока никогда не убежит, если остается мало проволоки, просто отрезайте 30 см гофры с края.

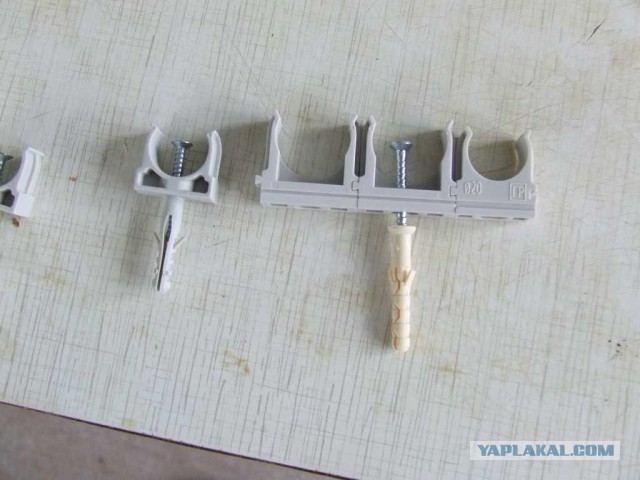

48 Теперь немного о креплении гофры, да да тут тоже есть хитрости, есть 2 вида клис для гофры, они на фото
ВАЖНО:Клипсы надо покупать одного производителя, разных НЕ подходят друг к другу
И так клипсы с дюпелями слева и без них справа

Это сообщение отредактировал Kigo - 21.03.2014 - 14:53

49 Я не знаю какой долбаеб разрабатывал эти клипсы, НО клипсы с дюпелями НЕ имеют боковых зацепов чтобы сделать гребенку

50 Гребенка, позволяет соединить клипсы между собой, чтобы провести несколько кабель каналов на одном крепеже
