10.
[
^
]
Darker
23.02.2011 - 12:01
[
показать
]
0
Статус:
Offline
Ярила
Регистрация: 29.04.09
Сообщений: 1230
11.
[
^
]
Darker
23.02.2011 - 12:01
[
показать
]
0
Статус:
Offline
Ярила
Регистрация: 29.04.09
Сообщений: 1230

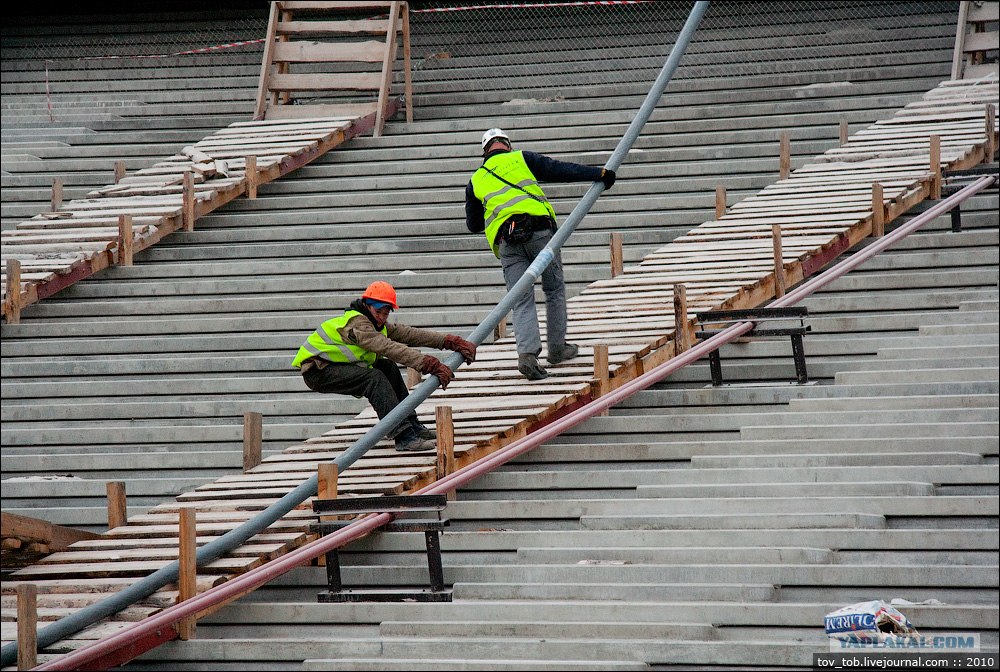

12. Разложенные ванты.
[
^
]
Darker
23.02.2011 - 12:01
[
показать
]
0
Статус:
Offline
Ярила
Регистрация: 29.04.09
Сообщений: 1230
13. Задавался вопрос "Как сейчас выглядит проем между медийным комплексом и старыми трибунами?". Вот так он выглядит:
[
^
]
Darker
23.02.2011 - 12:01
[
показать
]
0
Статус:
Offline
Ярила
Регистрация: 29.04.09
Сообщений: 1230
14. Анкеры для крепления к внутреннему кольцу. Для крепления к колоннам анкеры аналогичны.
[
^
]
Darker
23.02.2011 - 12:03
[
показать
]
0
Статус:
Offline
Ярила
Регистрация: 29.04.09
Сообщений: 1230
15. Вантово-деревянный ад:
[
^
]
Darker
23.02.2011 - 12:03
[
показать
]
0
Статус:
Offline
Ярила
Регистрация: 29.04.09
Сообщений: 1230
16. Что такое 90 мм:
[
^
]
Darker
23.02.2011 - 12:03
[
показать
]
0
Статус:
Offline
Ярила
Регистрация: 29.04.09
Сообщений: 1230
17. Перед раскладкой вант, на короба укладывается вот такая Т-образная железяка:
[
^
]
Darker
23.02.2011 - 12:03
[
показать
]
0
Статус:
Offline
Ярила
Регистрация: 29.04.09
Сообщений: 1230
18. После укладки вант железяка трансформируется в адаптер, за который ванты будут тянуть вверх (это адаптер для верхних вант). По краям этого адаптера будут пропущены специальные тросы, которые будут постепенно подтягиваться домкратами до тех пор пока верхние ванты не будут подняты в проектное положение.
[
^
]
Darker
23.02.2011 - 12:04
[
показать
]
0
Статус:
Offline
Ярила
Регистрация: 29.04.09
Сообщений: 1230
19.
[
^
]
Darker
23.02.2011 - 12:04
[
показать
]
0
Статус:
Offline
Ярила
Регистрация: 29.04.09
Сообщений: 1230

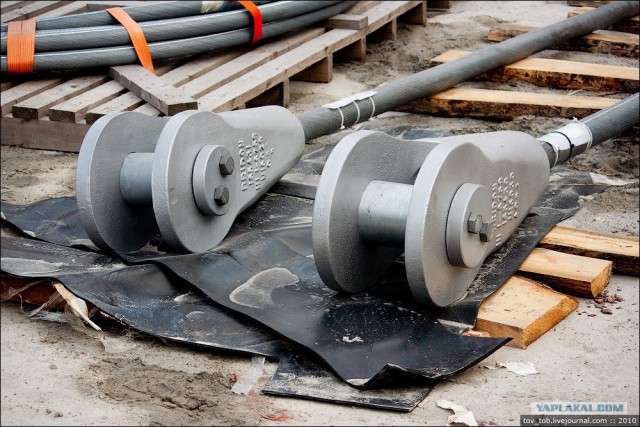

20. Адаптер для нижних вант выглядит несколько иначе:
[
^
]
Darker
23.02.2011 - 12:04
[
показать
]
0
Статус:
Offline
Ярила
Регистрация: 29.04.09
Сообщений: 1230
21. Нижние ванты будут подняты вверх за счет верхних и тросов подвески. Фактически нижние ванты потом просто притянут к колоннам. Поэтому здесь используются домкраты с вот такими винтовыми стержнями:
[
^
]
Darker
23.02.2011 - 12:06
[
показать
]
0
Статус:
Offline
Ярила
Регистрация: 29.04.09
Сообщений: 1230
22.
[
^
]
Darker
23.02.2011 - 12:06
[
показать
]
0
Статус:
Offline
Ярила
Регистрация: 29.04.09
Сообщений: 1230
23. Разложенные ванты на ригелях медийного комплекса:
[
^
]
Darker
23.02.2011 - 12:07
[
показать
]
0
Статус:
Offline
Ярила
Регистрация: 29.04.09
Сообщений: 1230
24. Установка адаптеров:
[
^
]
Darker
23.02.2011 - 12:07
[
показать
]
0
Статус:
Offline
Ярила
Регистрация: 29.04.09
Сообщений: 1230
25. Для крепления домкратов к верхнему кольцу на балки кольца навешивают вот такие "уголки". Здесь же эти уголки видно в установленном состоянии. В пазы на нем и будет установлен домкрат, который при помощи специальных тросов будет тянуть верхний вант. На каждый вант пойдет по два домкрата.
[
^
]
Darker
23.02.2011 - 12:07
[
показать
]
0
Статус:
Offline
Ярила
Регистрация: 29.04.09
Сообщений: 1230
26. Для домкратов нижних вант на нижнее кольцо устанавливают временные крепления несколько иной формы:
[
^
]
Darker
23.02.2011 - 12:07
[
показать
]
0
Статус:
Offline
Ярила
Регистрация: 29.04.09
Сообщений: 1230

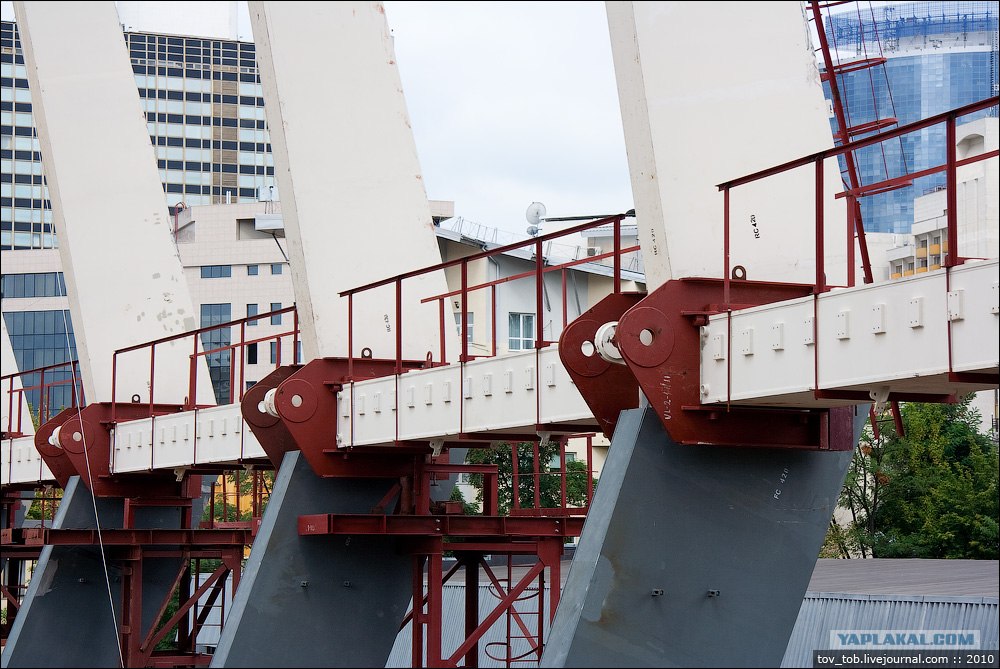

27. Для обслуживания домкратов и закрепления вант на колоннах у каждой колонны навешиваются временные мостики:
[
^
]
Darker
23.02.2011 - 12:08
[
показать
]
0
Статус:
Offline
Ярила
Регистрация: 29.04.09
Сообщений: 1230
28. Закрепление зажимов для тросов подвески:
[
^
]
Darker
23.02.2011 - 12:08
[
показать
]
0
Статус:
Offline
Ярила
Регистрация: 29.04.09
Сообщений: 1230

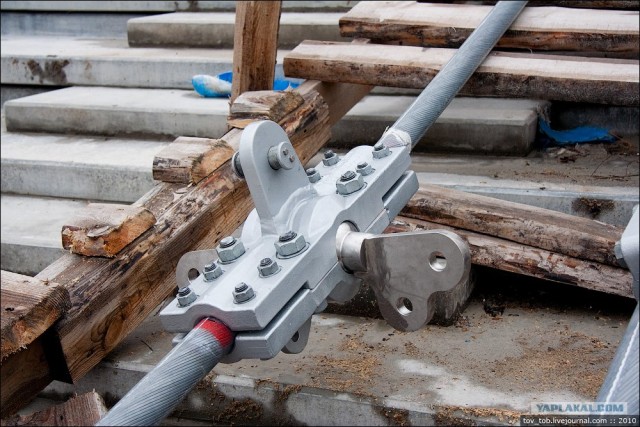

29. Нижний зажим. К верхнему "ушку" будет крепиться трос подвески, к боковым так называемые консольные раскосы с куполами навеса, а на выглядывающее нижнее - подвеска осветительного оборудования.
[
^
]
Darker
23.02.2011 - 12:08
[
показать
]
0
Статус:
Offline
Ярила
Регистрация: 29.04.09
Сообщений: 1230
30. На переднем плане верхний зажим, на заднем - еще один вид нижнего. Такие нижние зажимы ставятся возле внутреннего кольца и на них трос подвески ставится не будет - нижний зажим просто повесят на верхний. А вот остальные верхние зажимы практически ничем от этого не отличаются.
[
^
]
Darker
23.02.2011 - 12:08
[
показать
]
0
Статус:
Offline
Ярила
Регистрация: 29.04.09
Сообщений: 1230
31. Чтобы правильно установить зажимы, на вантах есть специальные метки: длинная белая полоса означает "верх" ванта, красные полосы - границы установки зажимов, а тонкая серая линия между ними - ось зажима:
[
^
]
Darker
23.02.2011 - 12:08
[
показать
]
0
Статус:
Offline
Ярила
Регистрация: 29.04.09
Сообщений: 1230
32. Ванты диаметром 115 мм для внутреннего кольца растяжения. Всего их 20, каждый из них образует полукольцо. Т.е. в кольце растяжения будет 10 вантовых колец.
[
^
]
Darker
23.02.2011 - 12:09
[
показать
]
0
Статус:
Offline
Ярила
Регистрация: 29.04.09
Сообщений: 1230
33. Пластмассовая заглушка скрывает за собой резьбу внутри анкера:
[
^
]
Darker
23.02.2011 - 12:09
[
показать
]
0
Статус:
Offline
Ярила
Регистрация: 29.04.09
Сообщений: 1230
34. В эту резьбу будет закручиваться двухсторонний мегаболт (для масштаба на нем сверху лежит жетон метро) и таким образом вантовые полукольца будут соединяться в кольцо.
[
^
]
