leshan2 автор 9 июн 2019 в 16:08

Ярила • На сайте 11 лет

Сообщений: 1 628

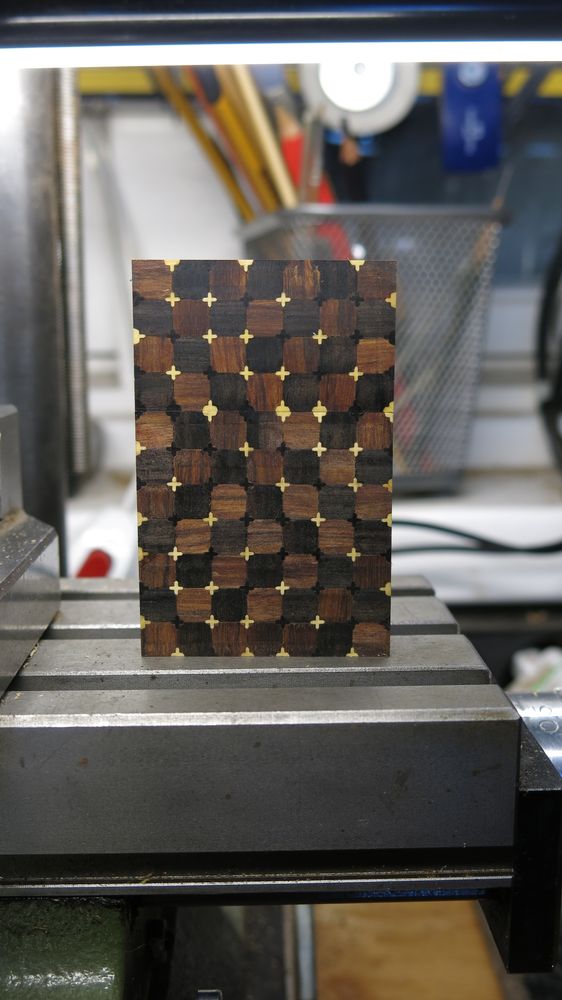

51. Что бы заготовка не выгибалась там, где не надо, упор должен быть лишь по краям. Добиваемся этого при помощи все той же писчей бумаги.

ВА-БАНК II. Или столяр наносит ответный удар

52. Обратите внимание, сначала выбраны бока и крышечка отделена от основного корпуса.

53. и лишь затем отпиливается верх и них. Конечно, проще было бы приклеить боковины в целой заготовке, а затем на фрезере выбрать сердцевину, но очень хотелось опробовать новый метод сборки. Да и материал было жаль.

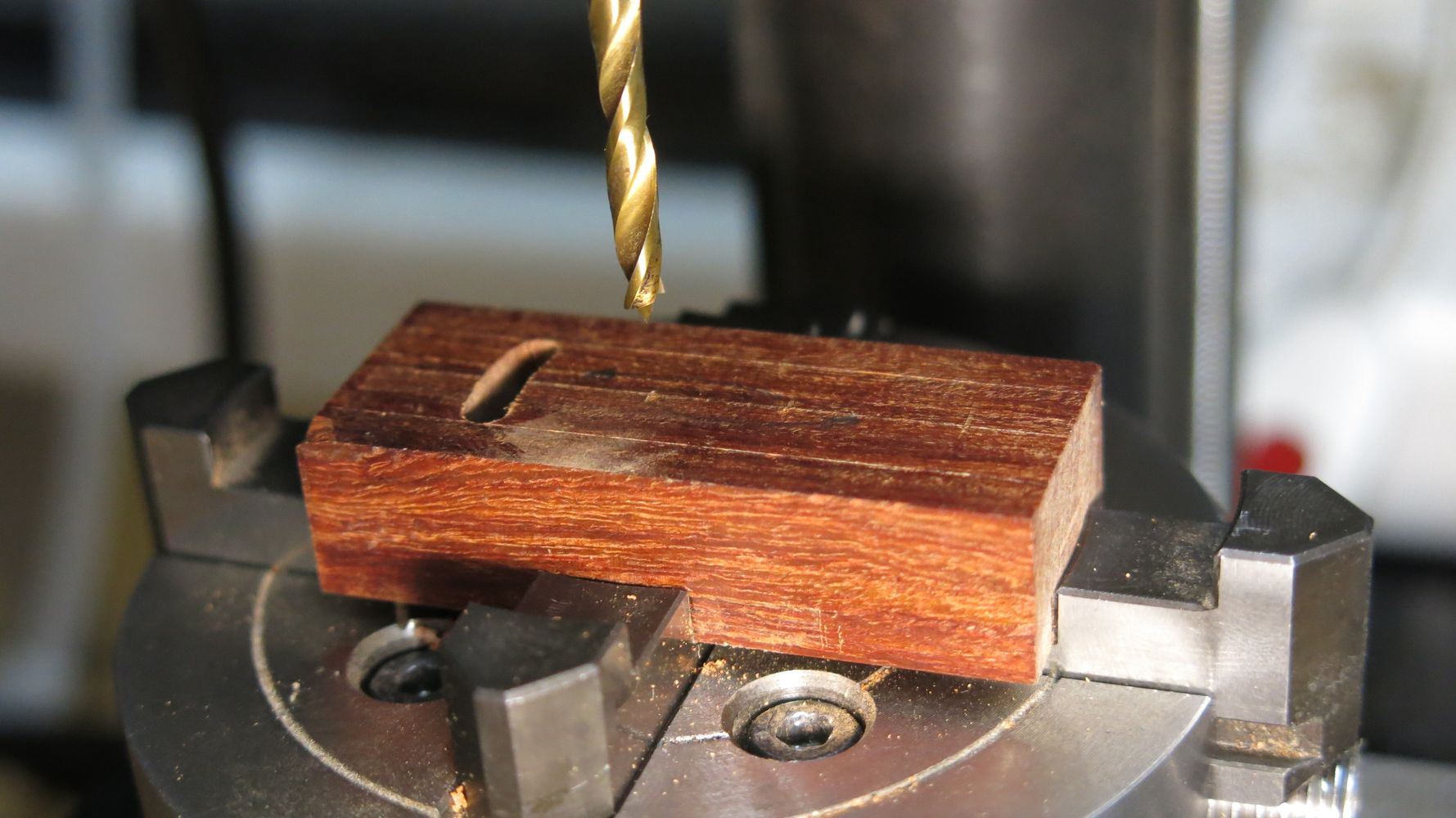

54. А теперь беремся за втулку. Делаем перпендикулярный брусок и закрепляем на план-шайбе. Радиус скругления - 20 мм.

55. На этой фотографии, если приглядеться, видны риски, обозначающие где располагается центы окружностей. И да, с одной стороны выборка сделана почти насквозь, с другой - лишь на половину.

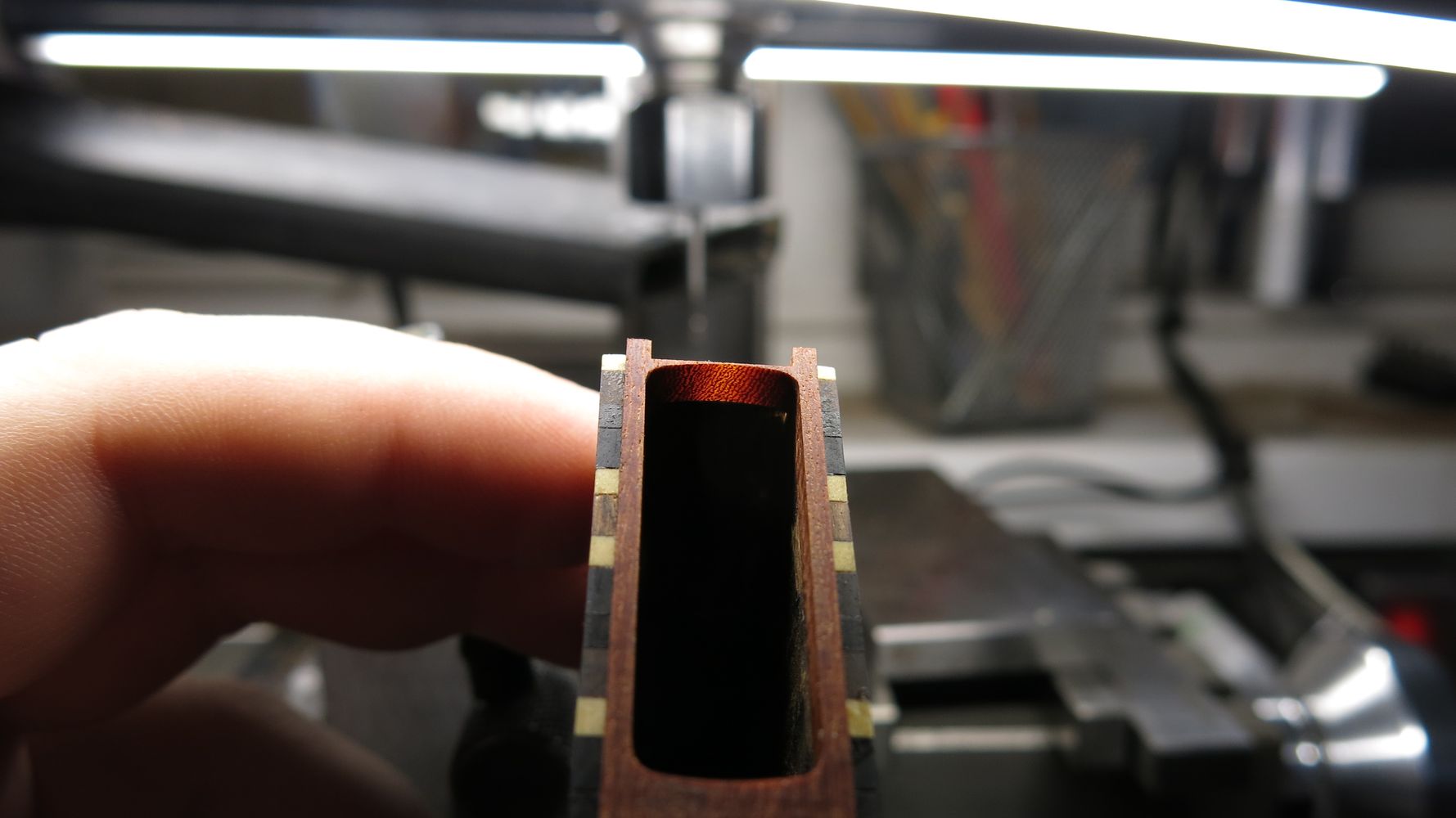

56. Выбираем сердцевину и заднюю часть втулки крышечки на фрезере, зажав заготовки в обычные тиски. Вот что получается на выходе.

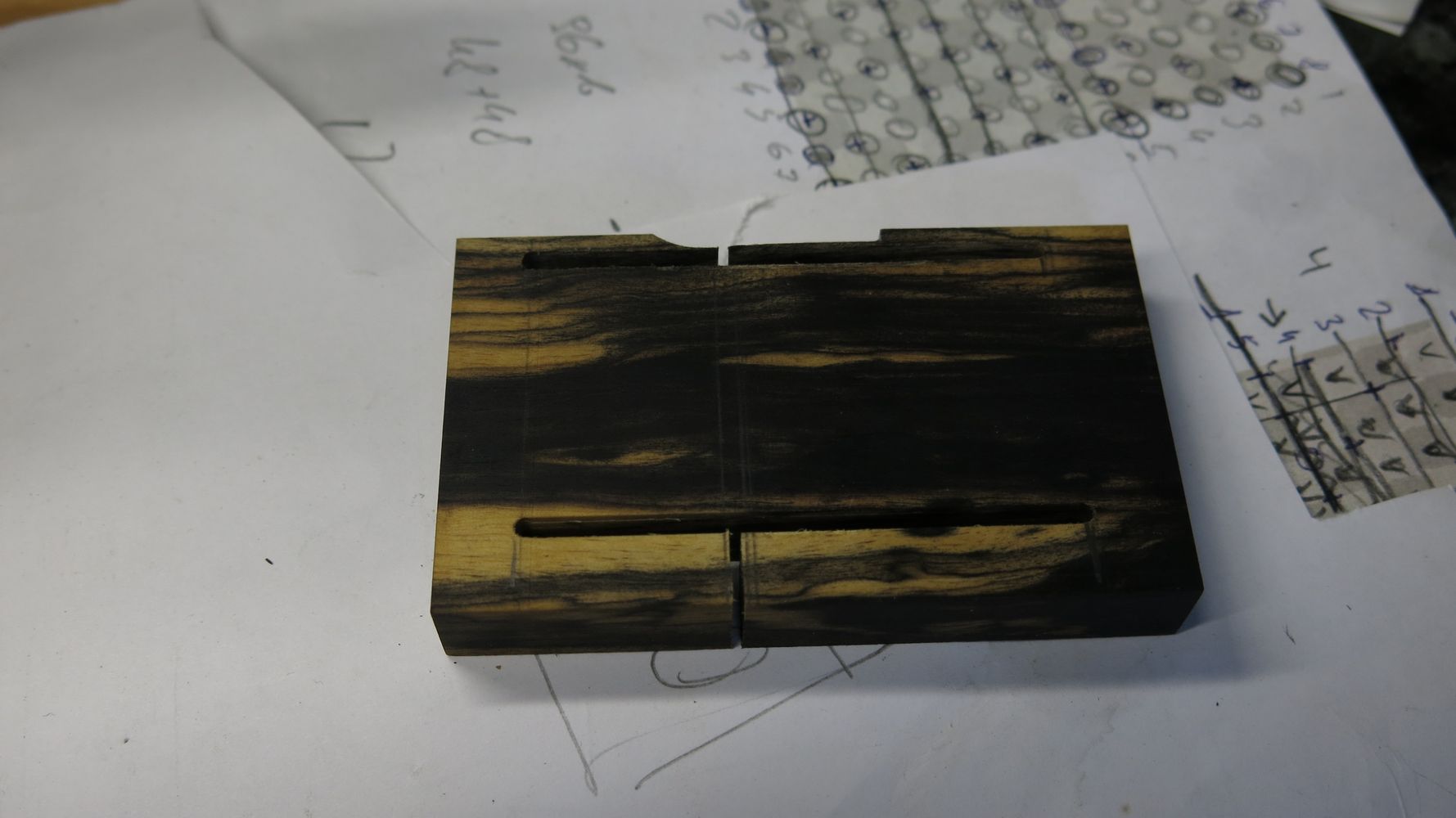

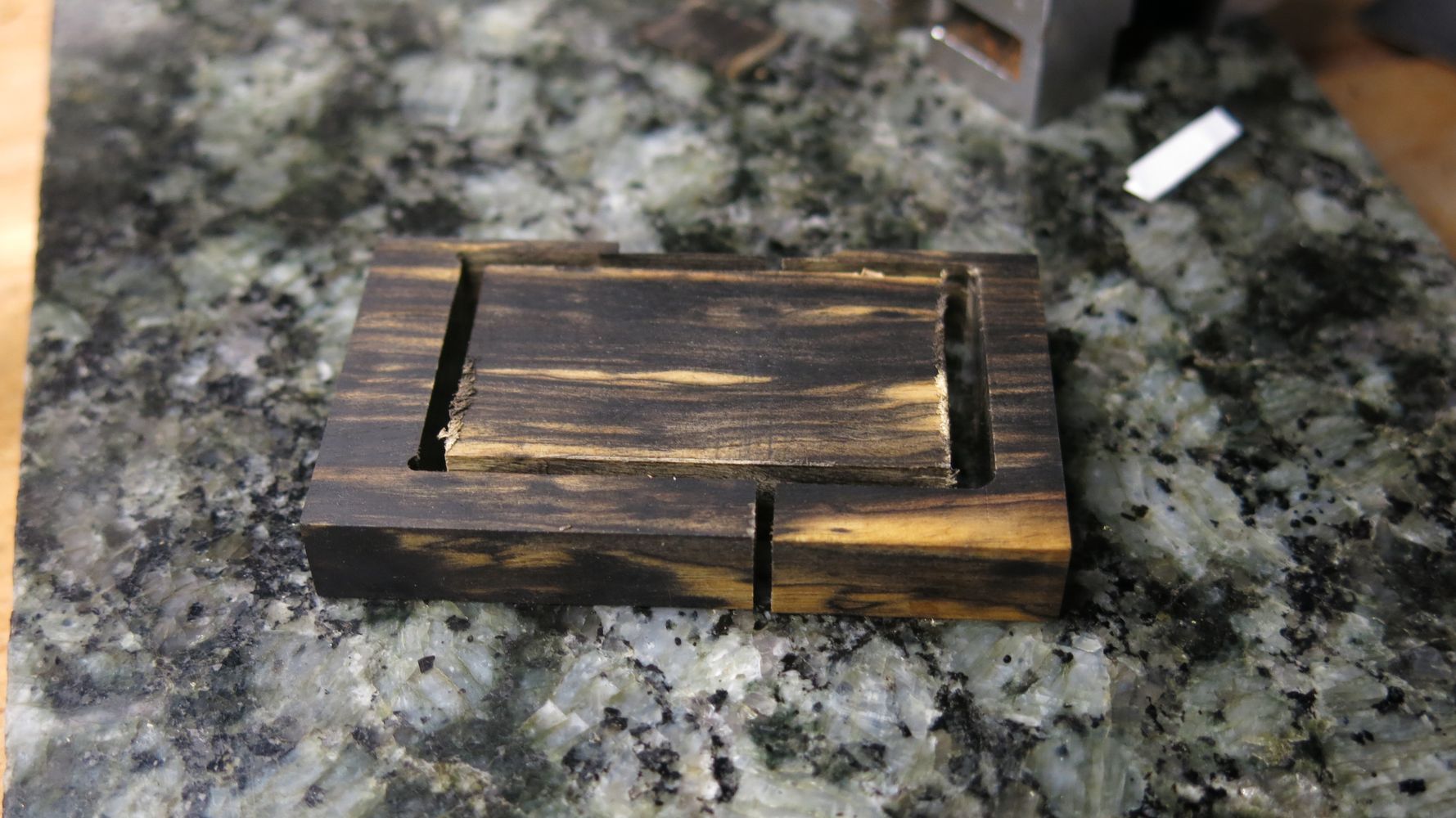

57. Делаем выборку под вставку из черного дерева. Ее делал только на нижней части корпуса. Дело в том, что выравнивал положение корпуса и боковин нижней части корпуса именно по верхней стороне.

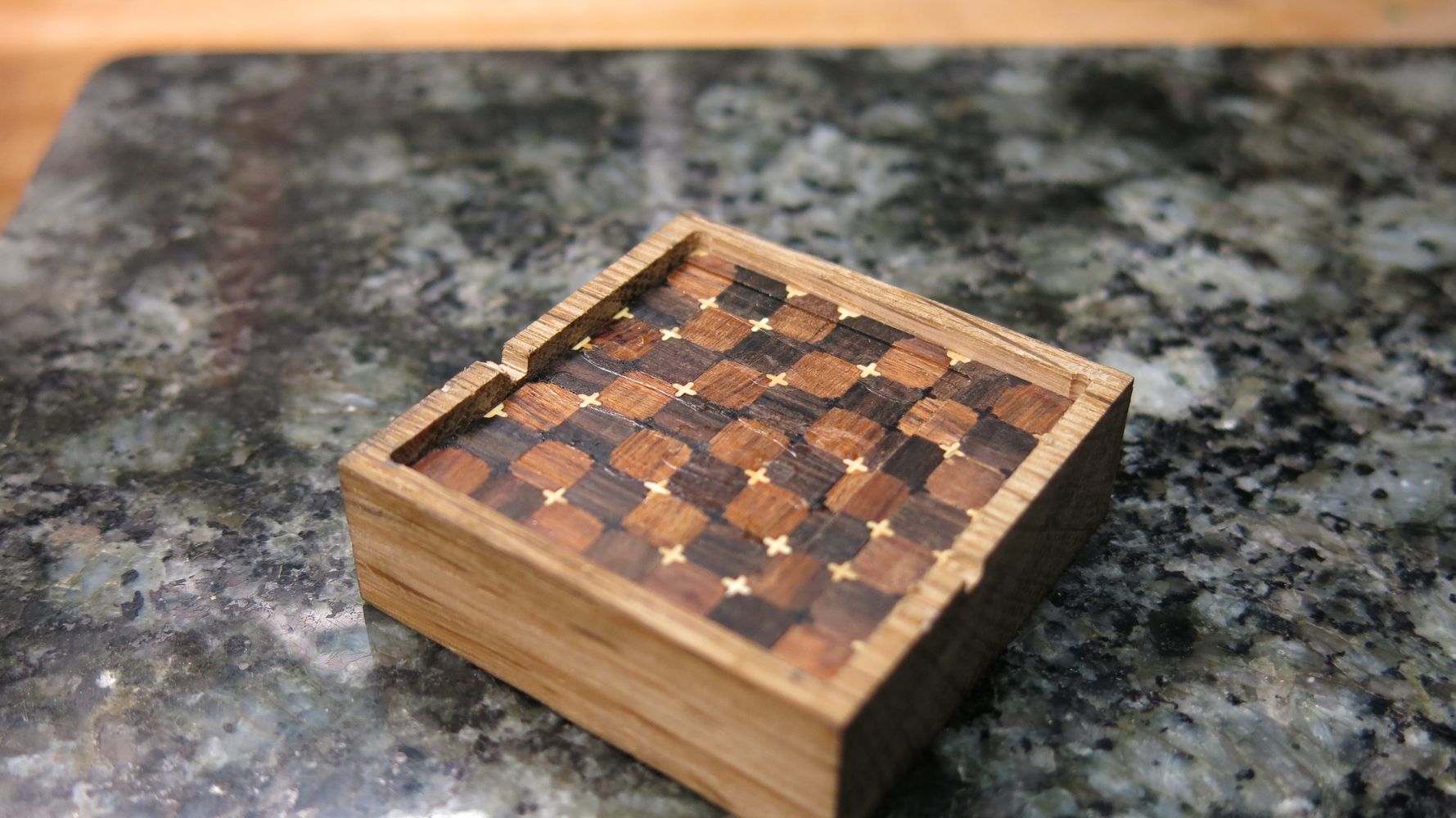

58. Это специальный шаблончик для склейки корпуса и боковин.

59. Сделан ровно по ширине корпуса.

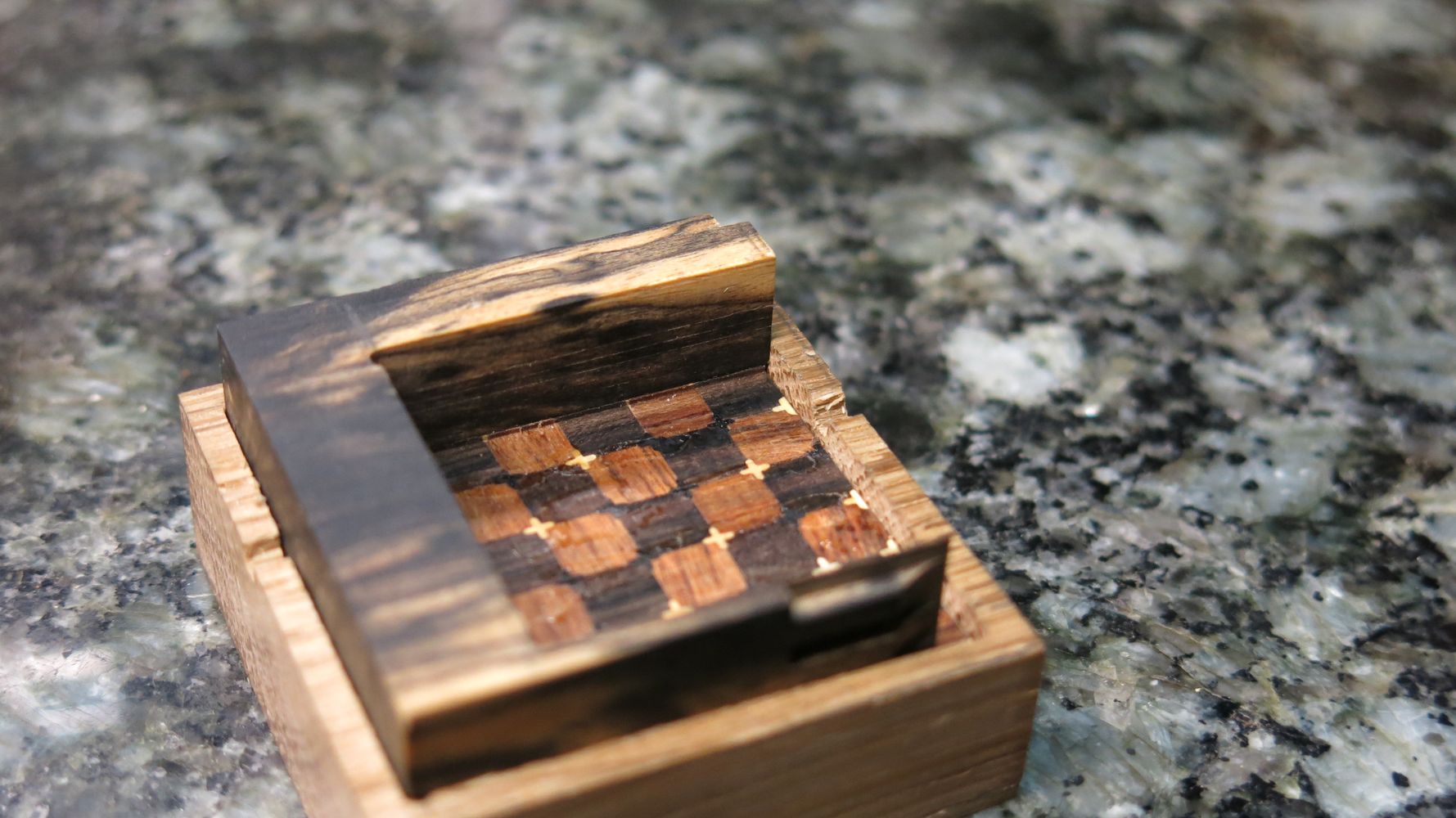

60. Примерка.

61. Что бы корпус не приклеился к шаблону - обкладываю по периметру фольгой.

62. осталось разогреть, нанести клей и быстро прижать основную часть корпуса. Затем повторяем все с другой стороны и с верхней частью корпуса.

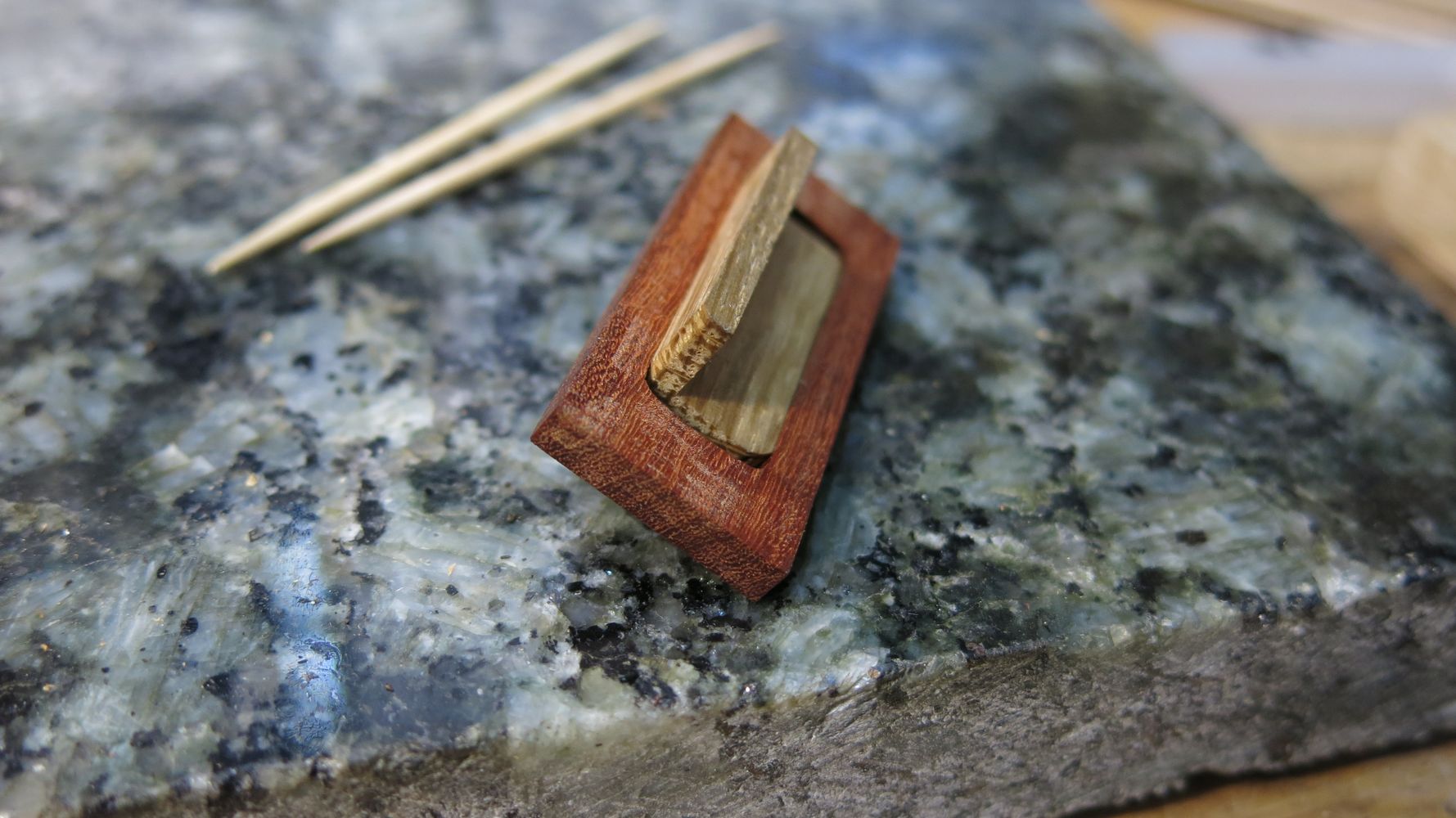

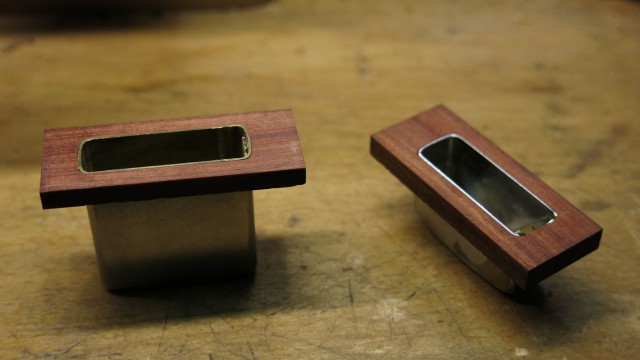

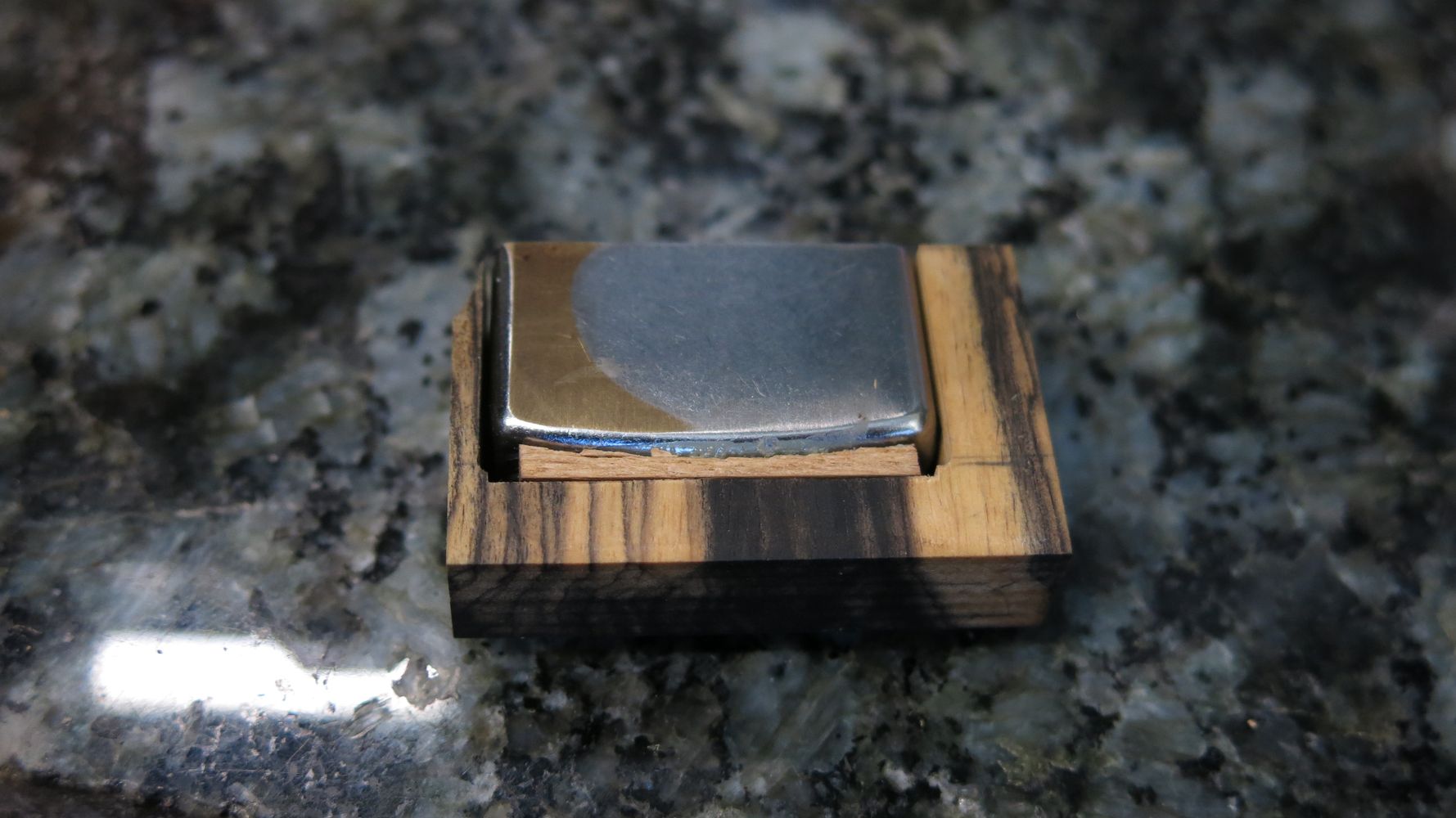

63. В верхней части корпуса выборку под крышечку зажигалки сделал несколько больше, чем планировал. Но это пошло даже на пользу: крышечку зажигалки на 88-й каучуковый термоклей приклеил к подогнанной по радиусу деревянной основе. Деревянную основу вклеивать в деревянный же корпус гораздо проще.

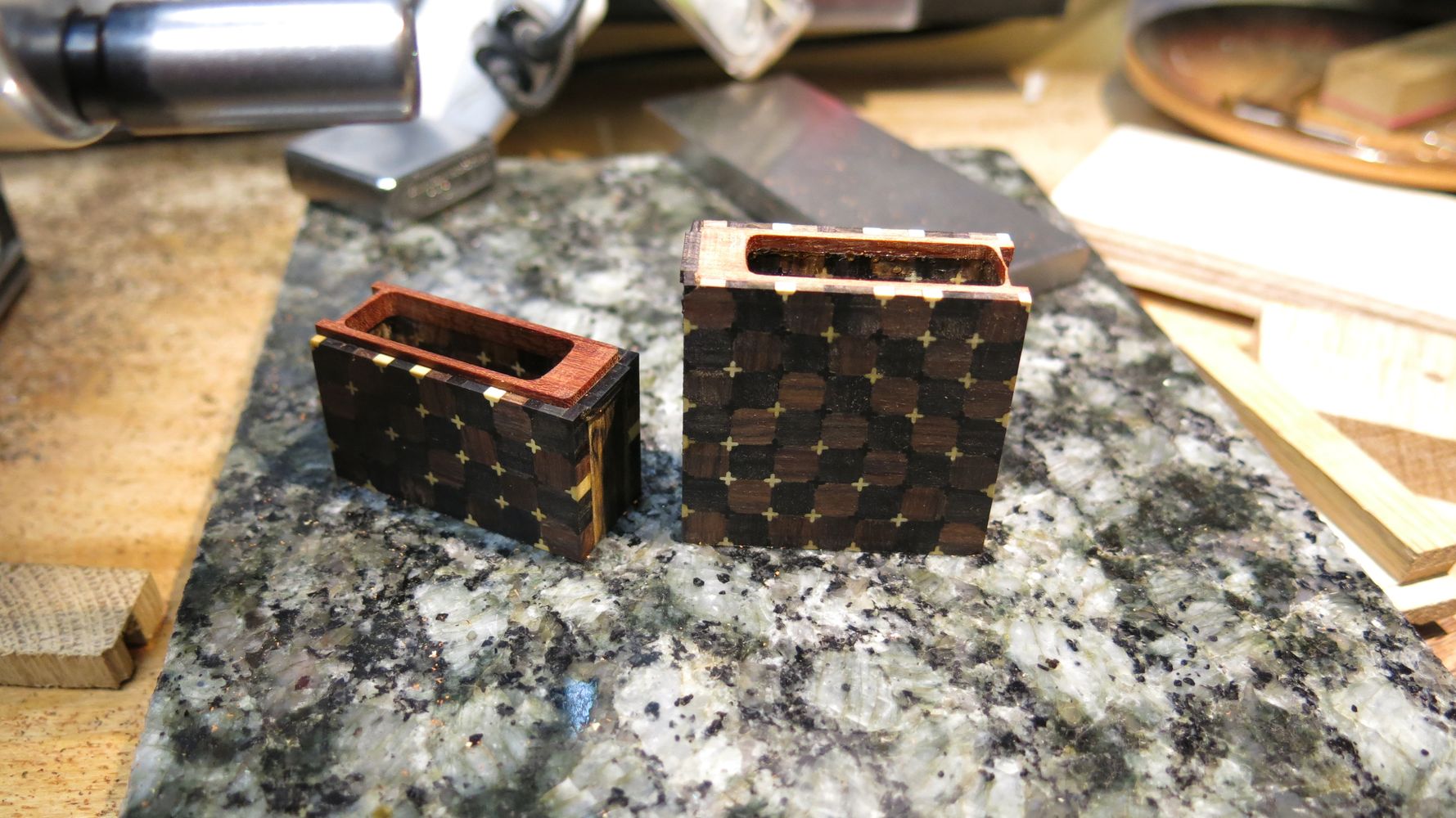

64. Теперь боковины приклеены к основе корпуса. Крестики посередине намного толще, но этот недостаток временный.

65. Теперь займемся втулками. Сначала подгоняем их по ширине при помощи такого трафарета-самолетика.

66. Он позволяет надежно фиксировать заготовку в тисках, при этом боковины получаются одинаковыми по толщине.

67. Затем вставляем втулки вот в такие губочки, при помощи которых, подгоняем втулки по длине.

68. Губки необходимы для надежной фиксации втулок.

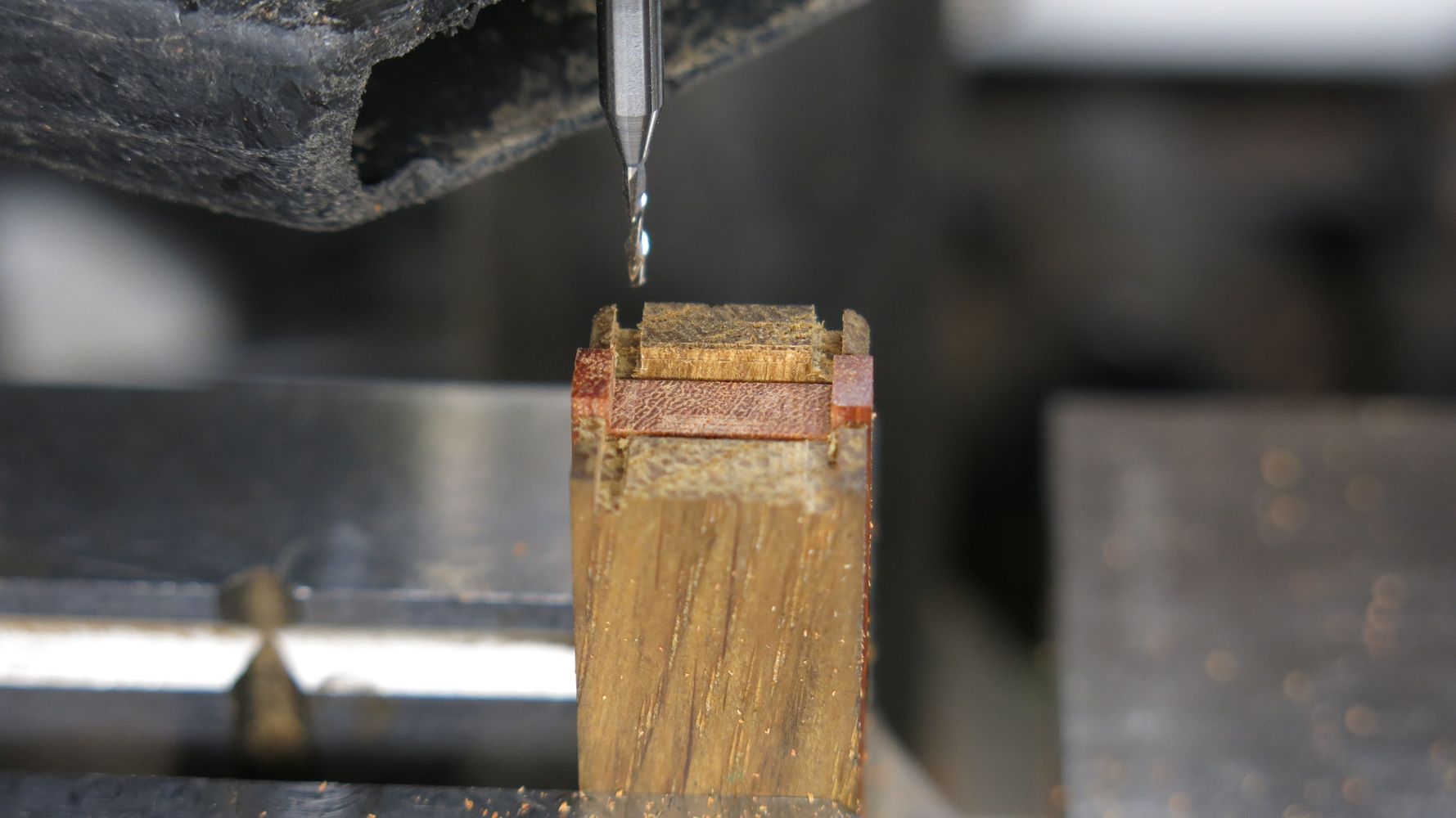

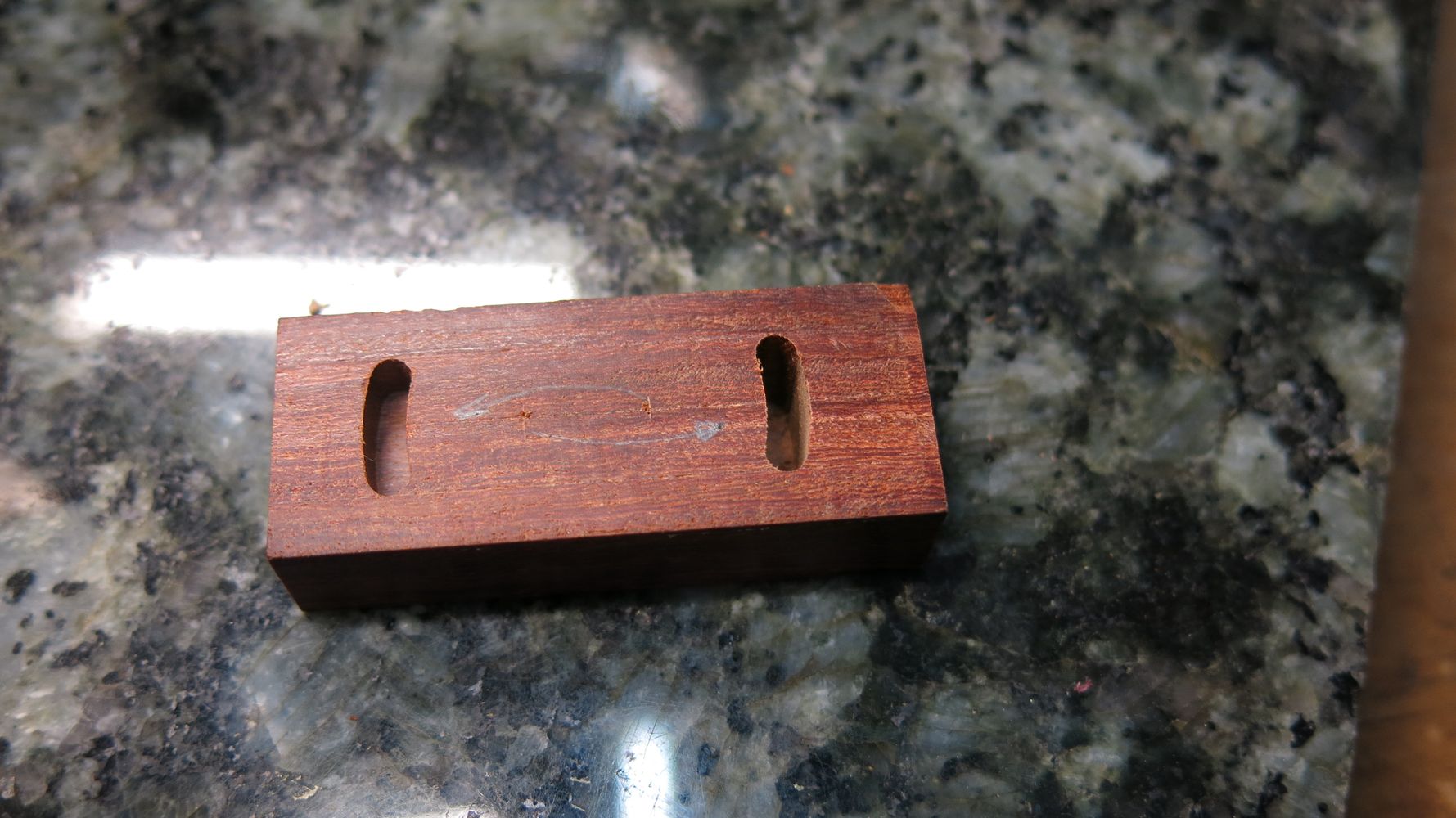

69. Это выборки под петли.

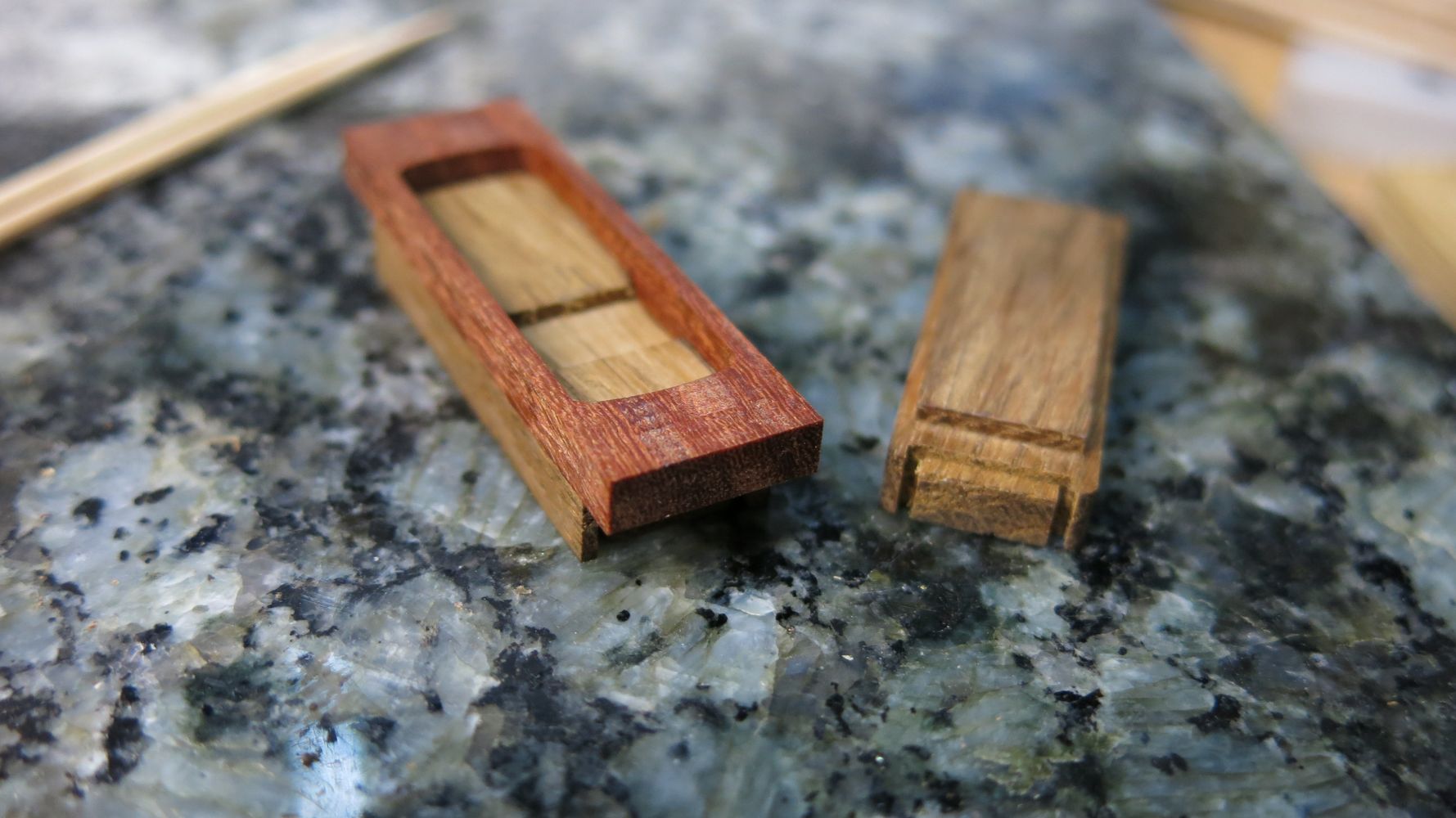

70. Примерка. Крышечка.

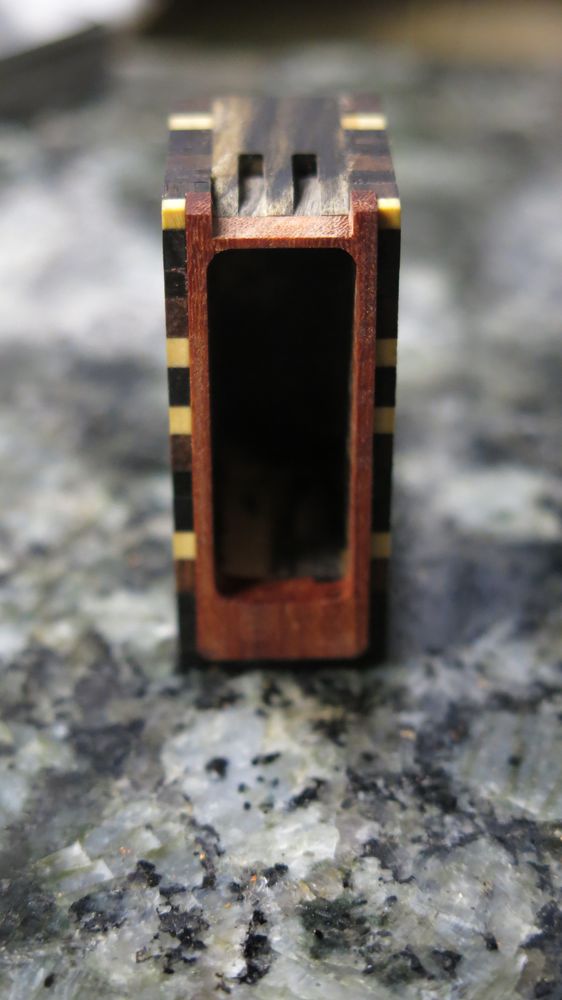

71. А это уже примерка основной части корпуса.

72. Склеиваем, прижимая втулку через дубовую прокладку. Клеим, как уже описывал выше, на горячую.

73. Снимаем выступающие излишки втулок, а заодно немного (буквально на 0,1 мм) проходим и по боковинам, тем самым выравнивая по толщине крестики.

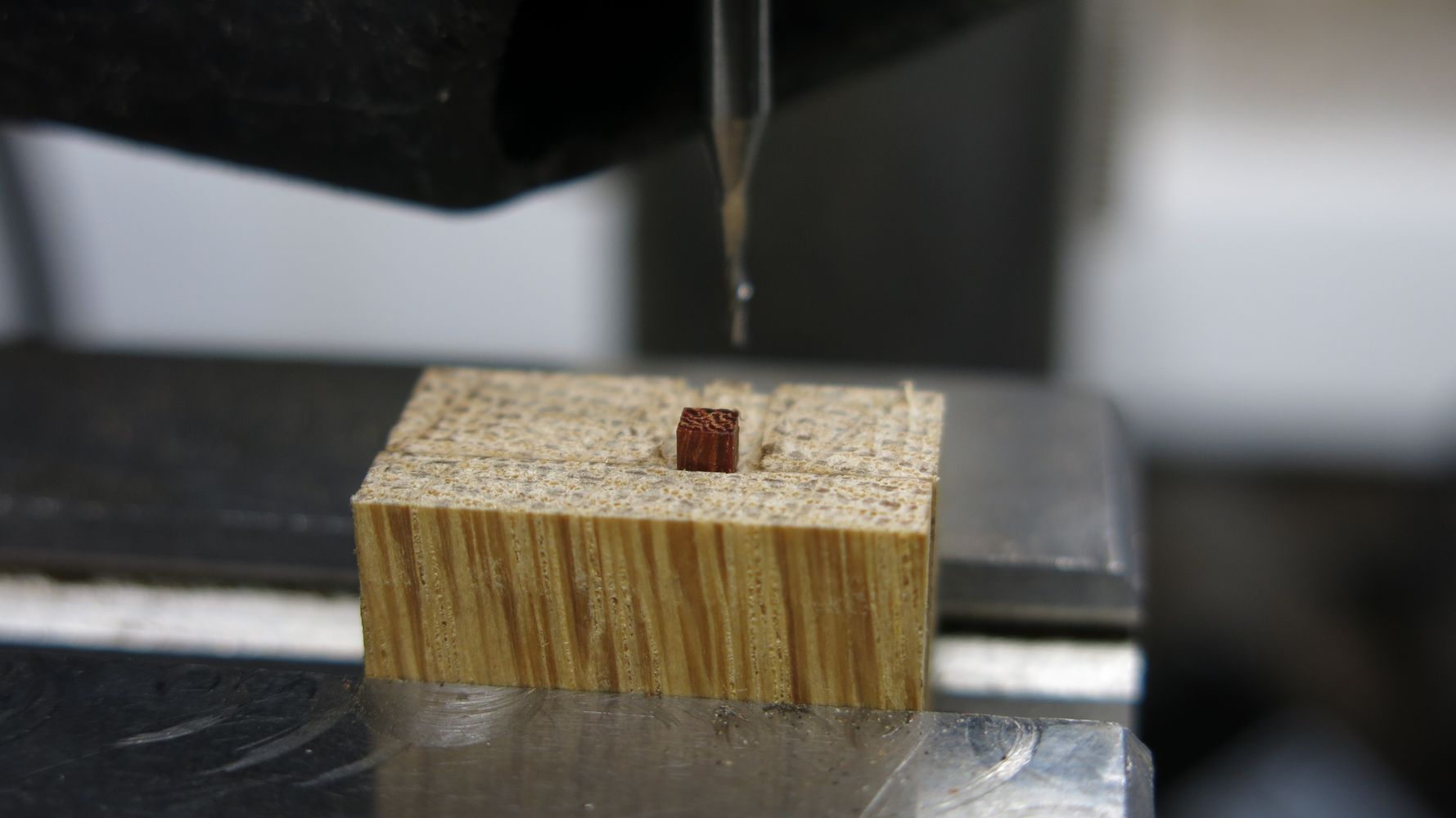

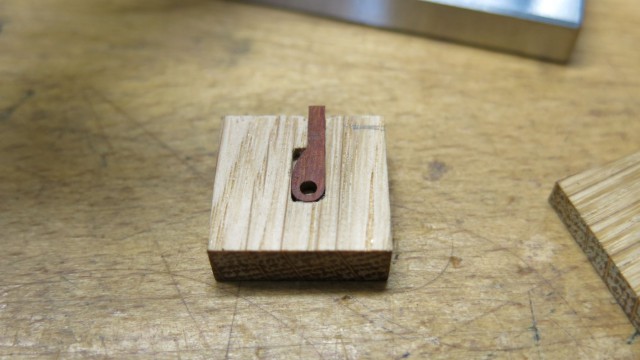

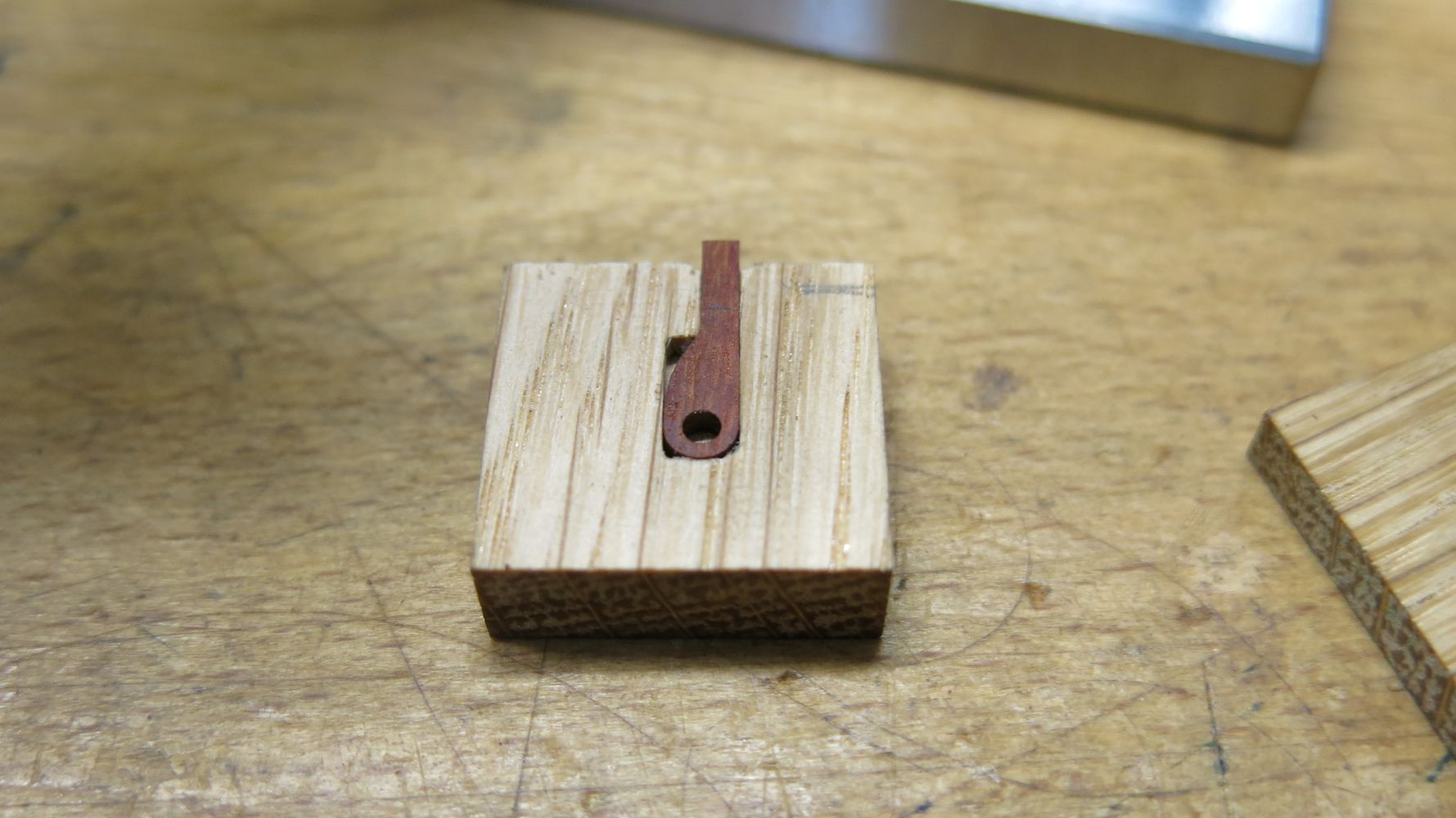

74. Осталось вклеить петельки. Подгоняем их по длине при помощи вот такого шаблончика. Петелька почти утоплена в шаблончик. Выступает лишь на доли миллиметра.

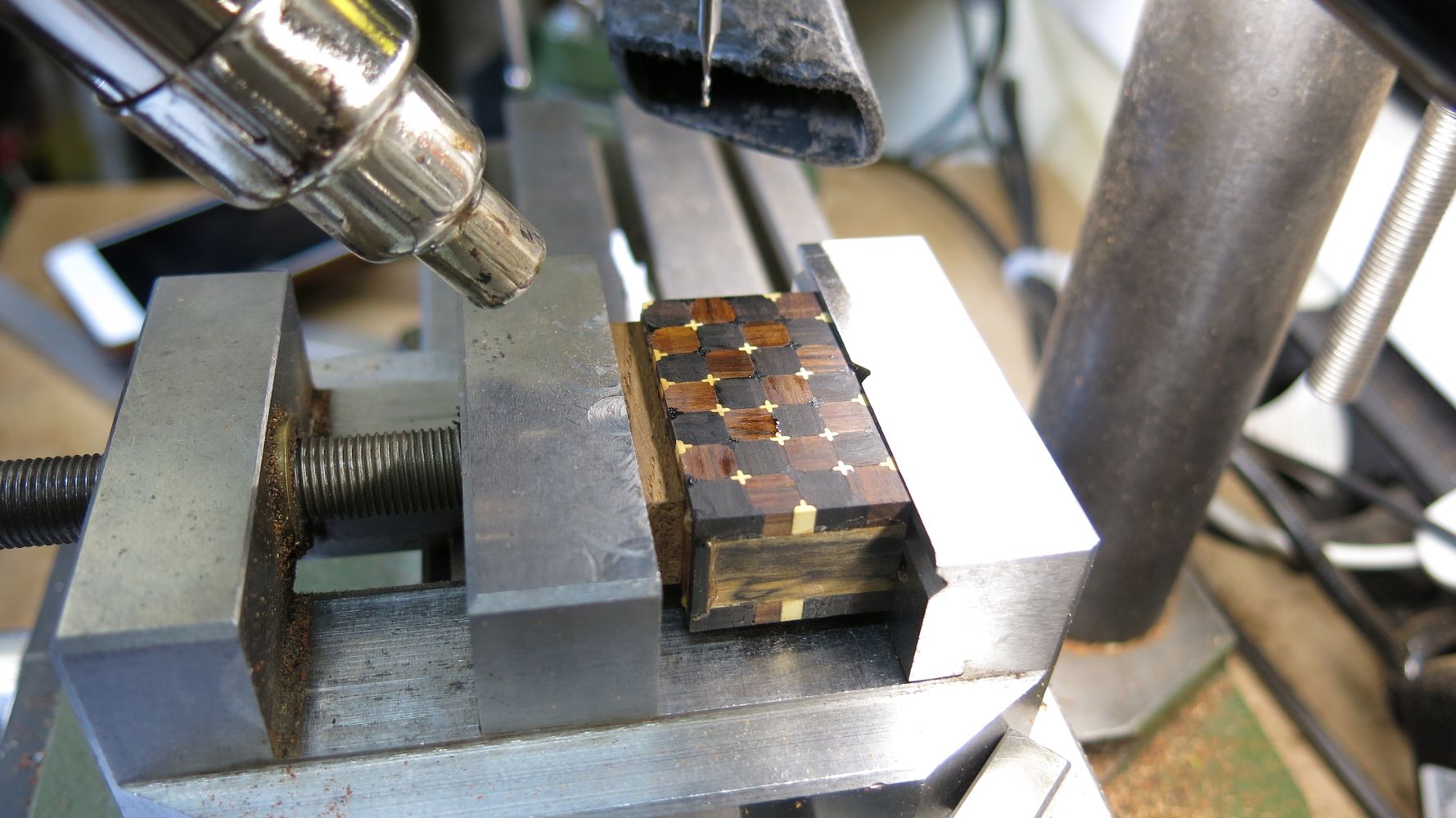

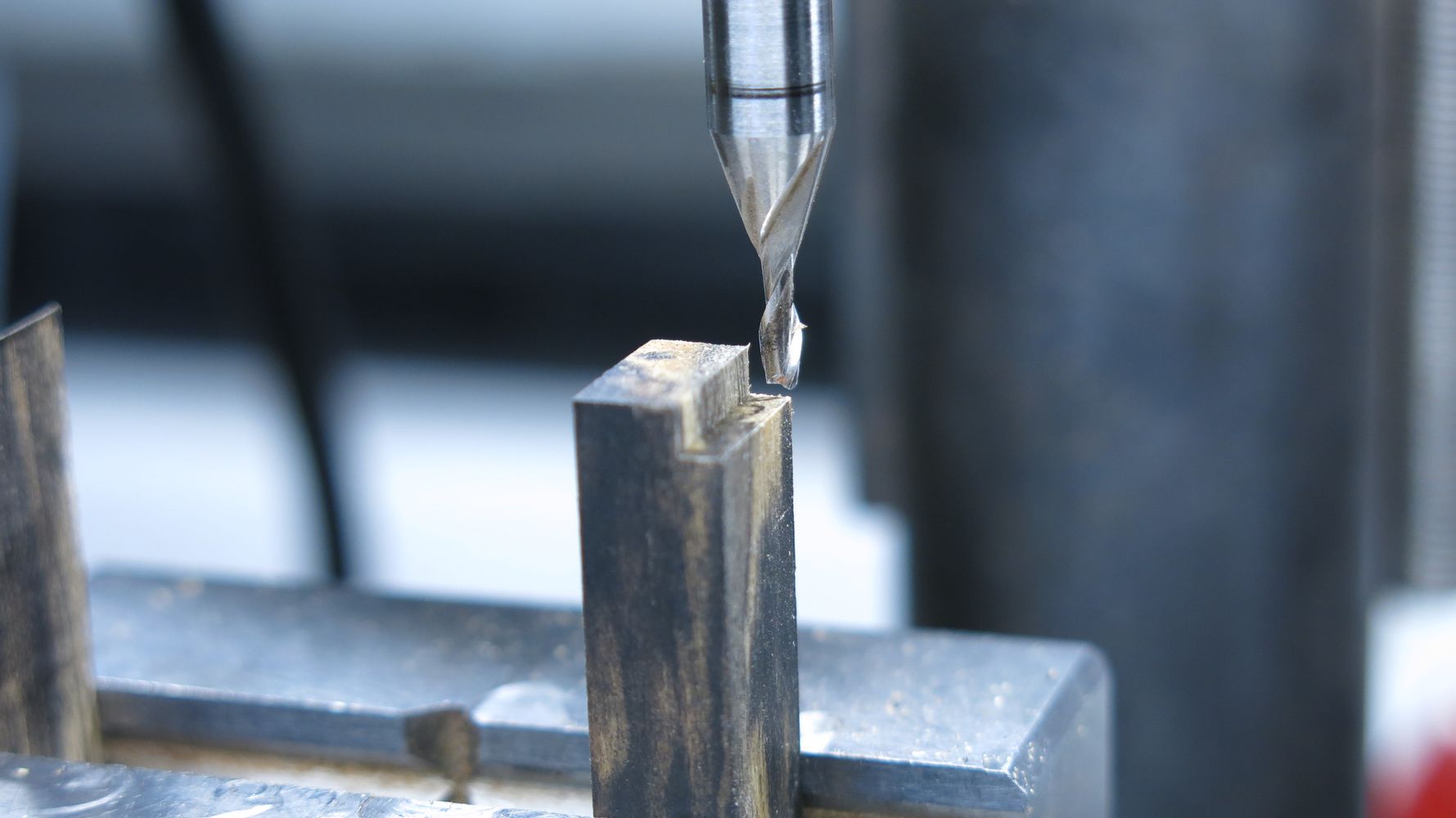

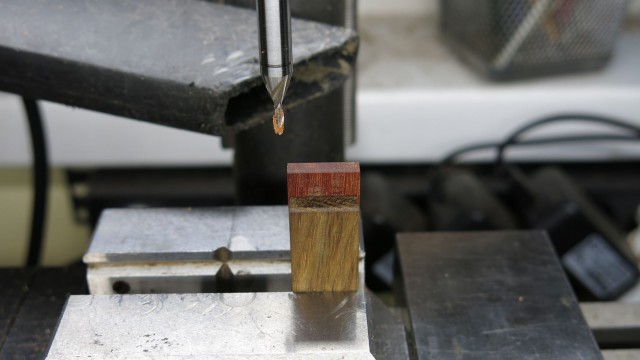

75. Зажимаем все это богатство в тиски и фрезой снимаем все лишнее. "Красная кость" - очень твердое, но колкое дерево. Поэтому обработку я производил миллиметровой фрезой.
