P376
7.06.2018 - 20:43
1
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 34698
...

"Шесть рычагов" (с)

[^]
P376
7.06.2018 - 20:43
1
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 34698
...

"Шесть рычагов" (с)

[^]
P376
7.06.2018 - 20:43
2
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 34698
... (напоминает вертолет, там в правой полет, в левой - шаг)

Это сообщение отредактировал P376 - 7.06.2018 - 20:46

"Шесть рычагов" (с)

[^]
P376
7.06.2018 - 20:44
1
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 34698
...

"Шесть рычагов" (с)

[^]
P376
7.06.2018 - 20:44
1
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 34698
...

"Шесть рычагов" (с)

[^]
P376
7.06.2018 - 20:44
1
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 34698
...

"Шесть рычагов" (с)

[^]
P376
7.06.2018 - 20:44
1
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 34698
...

"Шесть рычагов" (с)

[^]
P376
7.06.2018 - 20:44
1
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 34698
Третий вариант...

"Шесть рычагов" (с)

[^]
P376
7.06.2018 - 20:45
1
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 34698
...

"Шесть рычагов" (с)

[^]
artem2233
7.06.2018 - 20:46
2
Статус: Offline


Балагур

Регистрация: 31.08.12
Сообщений: 845
в общем я нихуя не понял от слова совсем,но позеленил biggrin.gif

[^]
P376
7.06.2018 - 21:17
2
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 34698
Немцев на "винтах" нет, но есть Catalogo Nomenclatore per Velivolo Aer. Macchi C. 205 V - 1944
Машина интересна двигателем, да, да, тот самый ДБ...

"Шесть рычагов" (с)

[^]
P376
7.06.2018 - 21:17
1
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 34698
...

"Шесть рычагов" (с)

[^]
P376
7.06.2018 - 21:18
1
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 34698
...

"Шесть рычагов" (с)

[^]
P376
7.06.2018 - 21:18
1
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 34698
...

"Шесть рычагов" (с)

[^]
P376
7.06.2018 - 21:18
1
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 34698

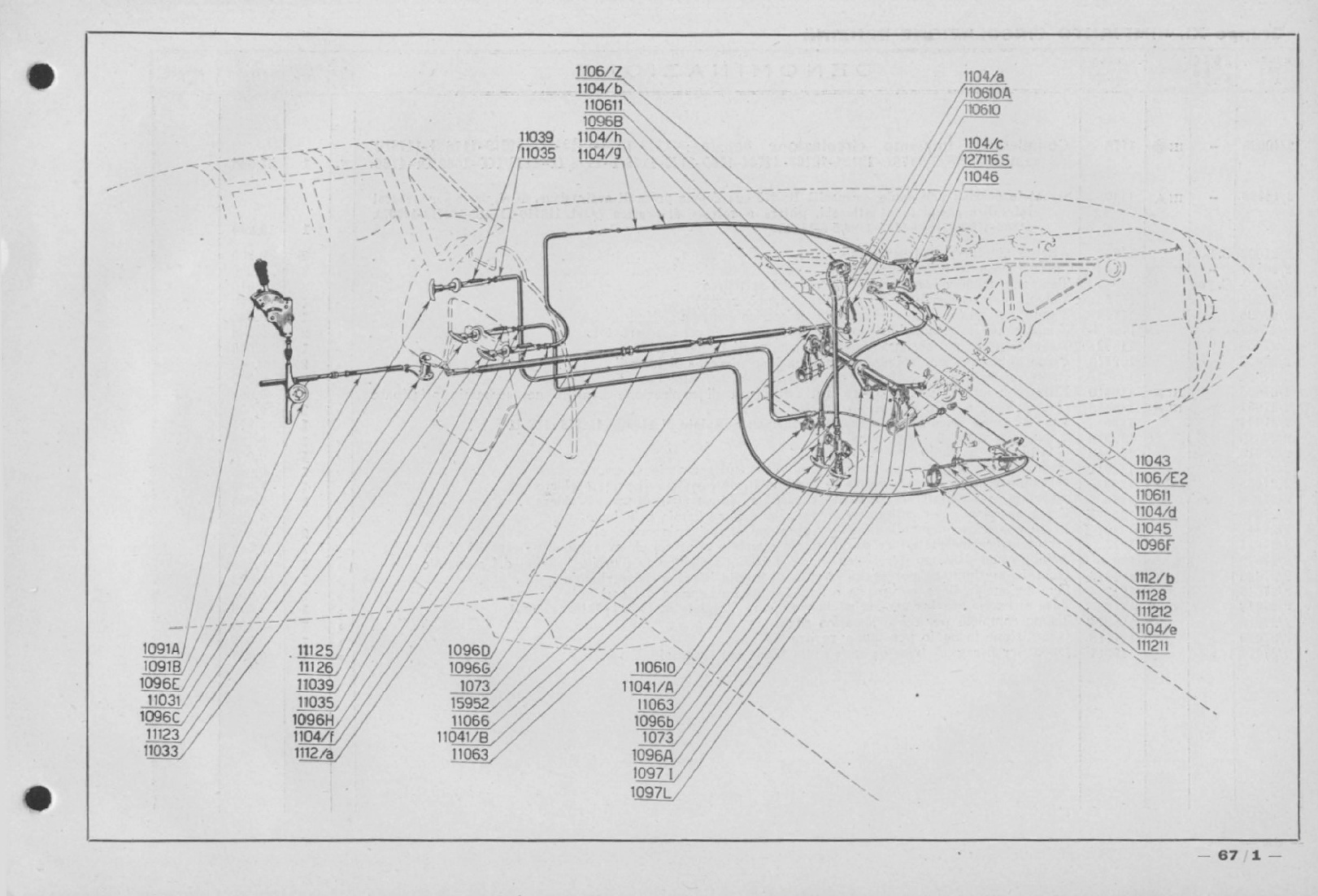

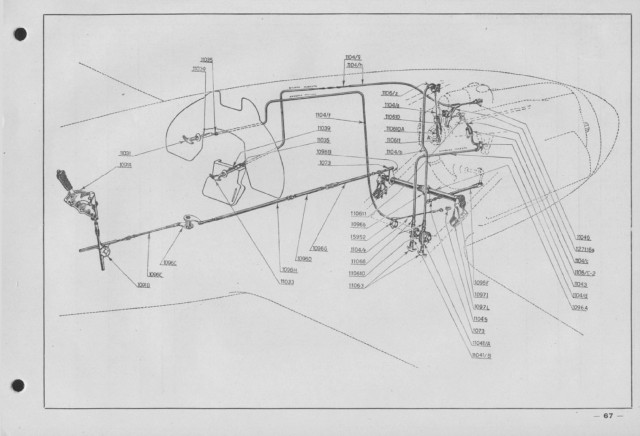

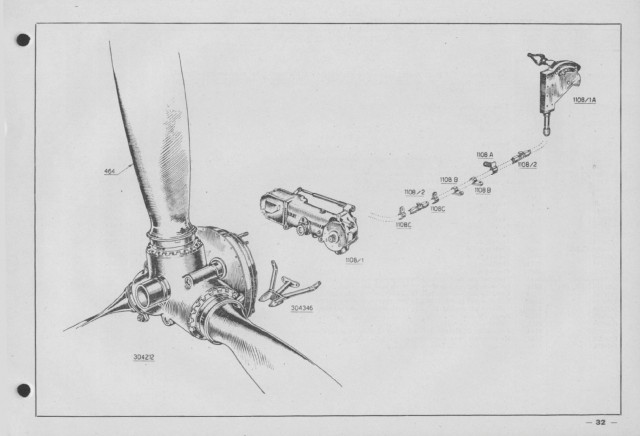

а вот и система управление винтом

"Шесть рычагов" (с)

[^]
P376
7.06.2018 - 21:20
1
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 34698

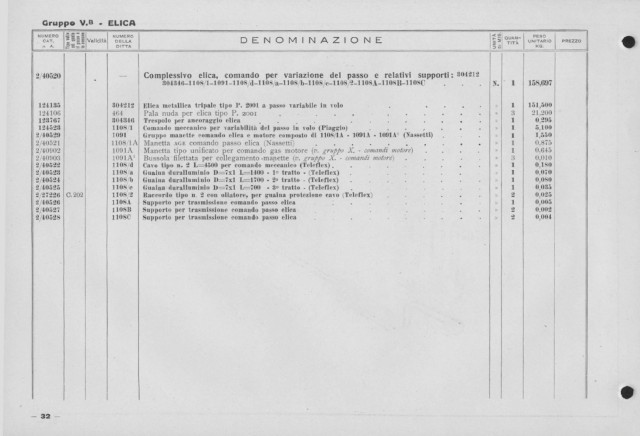

расшифровка...

"Шесть рычагов" (с)

[^]
Бокин
7.06.2018 - 21:20
2
Статус: Offline


Ярила

Регистрация: 29.01.13
Сообщений: 5287
Из этого списка управление триммерами и закрылками можно исключить, триммерами снимаются нагрузки с органов управления, закрылки - на взлёте/посадке, даже на современных самолётах с прямым или с обратимыми бустерами триммирование выполняется вручную, а уж выпуск/уборка закрылков за полёт делается 2 раза.

А вот управление двигателем и винтом - это уже сложнее, и наддув, и шаг, кое-где и угол опережения зажигания, качество смеси и т.п.

Во время Великой Отечественной стали появляться устройства автоматизации двигателей и винтов.

И даже на НК-12 (Ту-95) эта система была практически полностью механической, высотно-скоростной корректор, температурный корректор, датчик оборотов (регулятор Уатта несколько видоизменённый)...

Логика работы - поддержание постоянных оборотов винта изменением угла установки лопастей (шага), рабочий диапазон в полёте - 30-91 град., а так как винт жестко через редуктор связан с турбокомпрессором то постоянны и обороты турбокомпрессора, из-за чего запас ГДУ этого двигателя - 4-5% (у современных ТРД - не менее 50%).

Вот один из агрегатов - КТА-14н (командно-топливный аппарат), размером - как двигатель на ВАЗ-2106.

"Шесть рычагов" (с)

[^]
P376
7.06.2018 - 21:21
1
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 34698
двигатель...

"Шесть рычагов" (с)

[^]
P376
7.06.2018 - 21:22
1
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 34698
...

"Шесть рычагов" (с)

[^]
P376
7.06.2018 - 21:22
1
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 34698
...

"Шесть рычагов" (с)

[^]
P376
7.06.2018 - 21:22
1
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 34698
...

"Шесть рычагов" (с)

[^]
P376
7.06.2018 - 21:23
1
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 34698
...присмотритесь к списку - вот откуда пошла - "манетка"

"Шесть рычагов" (с)

[^]
P376
7.06.2018 - 21:24
1
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 34698
...

"Шесть рычагов" (с)

[^]
mrPitkin
7.06.2018 - 21:27
2
Статус: Offline


Ярила

Регистрация: 23.08.14
Сообщений: 51480
У ФВ-190 для управления мотором был всего один рычаг газа. Смотрим с 26:12


Это сообщение отредактировал mrPitkin - 7.06.2018 - 21:29

[^]
P376
7.06.2018 - 21:31
2
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 34698
А вот за 6 лет до войны Дуглас поставил на свой шедевр вот такую систему (советская лицензия)

"Шесть рычагов" (с)

[^]
