Shecter	26.09.2017 - 15:08 [ показать ] 2
Статус: Offline Ярила Регистрация: 18.08.13 Сообщений: 3071	Покажите выпрямительную установку внутри
	[^]

Пупырь

26.09.2017 - 15:09

Статус: Offline

Балагур

Регистрация: 10.09.12
Сообщений: 849

Цитата (Nerp @ 26.09.2017 - 15:01)

Нуу... за электричество!))) ТС, я, как потребитель по "продольной", хочу поинтересоваться: а с чем связаны скачки напряжения именно по 10-ке или 6-ке? Ну ладно ДПР - пошёл "тяжеловес" - просело, а тут то что? А то у нас по станциям иной раз СКм-ы не вывозят)))

Во время аварийного отключения выключателя на продольной,линию автоматически подхватывает другая подстанция.Если напряжение на одной п/ст 10,1кВ то следующая подстанция может сидеть с напряжением 10,2кВ или с заниженным,разрыв в линии только по выключатель и в момент автоматического перехода эти скачки и вылетают.

[^]

amigo83

26.09.2017 - 15:11

Статус: Offline

Шутник

Регистрация: 28.09.14
Сообщений: 54

Цитата (sergeantRRR @ 26.09.2017 - 12:29)

nazar20065

Цитата

Просто электричка с рогами

Не с рогами,а с пантами!

Не пантами, а пантогрофами)

[^]

bubuchel

26.09.2017 - 15:12

-1

Статус: Offline

Весельчак

Регистрация: 8.02.15
Сообщений: 128

Цитата (Пупырь @ 26.09.2017 - 17:05)

Цитата (bubuchel @ 26.09.2017 - 14:58)

Цитата (Пупырь @ 26.09.2017 - 16:55)

Цитата (cvetastyi @ 26.09.2017 - 14:48)

Сколько видел трансов на тяговых и всегда мучает один вопрос, зачем на трансах колесики и рельсы, только для транспортировки и установки? или есть еще какой то смысл?

Раньше на подстанциях были огромные помещения в которых сушили обмотки трансформаторов.Трансформатор снимали с рабочего места краном и ставили на рельсы по которым они и закатывались в помещение.Сейчас этого уже нет.Так что не вдавался в тонкости почему досих пор на них колёса

ну хз,обычно трансы всегда увозили на ремонт

Работал на п/ст 1952 года постройки,там досих пор эти помещения для сушки.При совке сушили,сейчас конечно на ремонт увозят.Сейчас у нас на п/ст все трансформаторы сухие. За три года работы один уже заменен, а так с ними проблем нет,только муфты концевые на кабелях отгорают периодически

ну тут дело в ошибках монтажа

а я работал на ПС 1957 года,у нас такой хрени не было

[^]

ivanfly

26.09.2017 - 15:14

Статус: Offline

Весельчак

Регистрация: 19.01.12
Сообщений: 124

Цитата (bubuchel @ 26.09.2017 - 13:59)

Цитата (Пупырь @ 26.09.2017 - 15:00)

Цитата (sobor @ 26.09.2017 - 12:54)

Позновательно, но непонятно как с одной подстанции стыкуются контактные сети переменного и постоянного тока, если поезда стоят по полчаса, а все управляется дистанционно.

Там свои сложности. Раньше были локомотивы которые могли питаться и постоянным и переменным током,на переменке один понтограф поднят,а на постоянке другой.Но от своей забывчивости все эти локомотивы пожгли машинисты,переходят на постоянке не с тем понтографом и всё горит к чертям.Поэтому при переходе на переменку затягивает тепловоз,а там уже состав цепляет электровоз на переменном токе.Сам этих переходов не видел,но рассказывали что именно так всё и происходит

Существуют станции стыкования,поезд заезжает на путь станции,где в контактной сети постоянный ток,локомотив отцепляется от состава и уходит в депо или на другой какой-то путь,затем дежурная по станции подготавливает маршрут локомотиву который работает на переменке,в этот момент в контктную сеть подаётся переменный ток,и локомотив спойкойно подъезжает к составу,и спокойно увозит его дальше,где уже вся сеть с перемнным током.Это так побыстрому,вкратце.

сапсану что из МСК в НН ходил это расскажи

[^]

traceid	26.09.2017 - 15:14 [ показать ] 7
Статус: Offline Ярила Регистрация: 12.08.14 Сообщений: 1319	Пупырь, очень интересно получилось. Особенно поразили выключатели постоянного тока. Не задумывался даже о такой проблеме. Хорошо бы такие темы были почаще, вместо очередной порции деградантских картинок из соц. сетей.
	[^]

proba

26.09.2017 - 15:19

Статус: Online

Весельчак

Регистрация: 28.03.09
Сообщений: 157

Цитата

Особенно поразили выключатели постоянного тока. Не задумывался даже о такой проблеме.

Да. При переменном токе синусоида проходит через ноль и дуга гасится сама. А постоянка-то всё время)))

[^]

Пупырь

26.09.2017 - 15:19

Статус: Offline

Балагур

Регистрация: 10.09.12
Сообщений: 849

Цитата (traceid @ 26.09.2017 - 15:14)

Пупырь, очень интересно получилось. Особенно поразили выключатели постоянного тока. Не задумывался даже о такой проблеме.

Хорошо бы такие темы были почаще, вместо очередной порции деградантских картинок из соц. сетей.

Как нибудь соберусь и пофоткаю отдельные узлы включая эти выключатели,да много ещё чего.Слеплю тему с отсылкой на эту.

смотрю многим интересно

[^]

Alexst77

26.09.2017 - 15:20

Статус: Offline

Шутник

Регистрация: 23.06.17
Сообщений: 49

Цитата (Пупырь @ 26.09.2017 - 12:02)

Питание данной п/ст осуществляется по четырём выводам 10кВ...

наверное - вводам ?

[^]

BoJlxB	26.09.2017 - 15:20 [ показать ] 6
Статус: Offline Шутник Регистрация: 25.09.17 Сообщений: 73	Электровоз на постоянном токе, электровоз на переменном, тепловоз... с этим нужно что-то делать. Слишком наворотили.. Берееем и отменяем все электровозы, сразу образуется куча ненужного оборудования включающее в себя и цветмет. Сдаем все это на металлолом, на вырученные деньги покупаем тепловозы и заправки к ним с солярой. ПРОФИТ: жд упрощается - столбов нет, всях штук-закарлюк нет, проводов нет (дуги по 14метров соответсвенно тоже), есть рельсы, шпалы и заправки. Всё! Садишься в поезд и мчишь без долгих остановок куда угодно, а полупроводник тебе получай в полустакане с подстаканником носит.. Красота!
	[^]

yapet	26.09.2017 - 15:21 [ показать ] 5
Статус: Offline Хохмач Регистрация: 22.11.13 Сообщений: 765	главный плюс переменки,экономия меди.напруга не 3,а 30 кв.ток в 10 раз меньше.провод можно один и тоненький.правда электровоз посложнее,но это мелочи.подстанций,гораздо меньше и зацеперов нет,от слова совсем.
	[^]

Пупырь

26.09.2017 - 15:22

Статус: Offline

Балагур

Регистрация: 10.09.12
Сообщений: 849

Цитата (Alexst77 @ 26.09.2017 - 15:20)

Цитата (Пупырь @ 26.09.2017 - 12:02)

Питание данной п/ст осуществляется по четырём выводам 10кВ...

наверное - вводам ?

Опечатка)))

[^]

bubuchel

26.09.2017 - 15:22

Статус: Offline

Весельчак

Регистрация: 8.02.15
Сообщений: 128

Цитата (Пупырь @ 26.09.2017 - 17:09)

Цитата (Nerp @ 26.09.2017 - 15:01)

потому что качество электроснабжения на ж/д всегда было хреновое,всё потому что на тяговой ПС у трансформатора нет постоянной нагрузки,транс может час стоять без хорошей нагрузки,тогда напряжение не скачет,а если идет движуха на рельсах,то транс нагружается и происходит понижение напряжения,а если ещё пару тяжелых идет,и электричка разгоняется,вот и скачет напряжение

[^]

Raam

26.09.2017 - 15:23

Статус: Offline

Ярила

Регистрация: 1.05.14
Сообщений: 6066

Цитата (20XRay01 @ 26.09.2017 - 12:24)

Пупырь, будь добр, расскажи в двух словах, почему у нас в стране где-то на переменном токе поезда ходят, а где-то на постоянном? Нельзя всю контактную сеть к одному стандарту привести?

Разница переменного тока на ЖД и постоянного в напряжении КС, подстанциях и электровозах.
На постоянном токе электровозы гораздо проще.
А на переменном каждый электровоз возит с собой трансформатор и выпрямитель.
Дело в том, что тяговые двигатели электровоза работают на постоянном токе. Самые удобные пусковые характеристики у таких двигателей.

Поэтому сперва ЖД элекрофицировали постоянным током.ТТП располагали каждые примерно 25 км.
С развитием технологий перешли на переменный ток. ТТП стали ставить гораздо реже.
В виду более высокого напряжения снизились токи, очень уменьшились диаметры проводов и расход меди!
Но смысл менять все ТТП на постоянном токе? Дорого! Очень!
Проще на некоторых станциях менять электровозы.

Это сообщение отредактировал Raam - 26.09.2017 - 15:27

[^]

proba

26.09.2017 - 15:28

Статус: Online

Весельчак

Регистрация: 28.03.09
Сообщений: 157

Цитата

Дело в том, что тяговые двигатели электровоза работают на постоянном токе. Самые удобные пусковые характеристики у таких двигателей.

На новых уже двигатели переменного тока и частотные преобразователи. Да и на трансе удобно обмотки переключать. А двигатели постоянного тока как угодно не включишь, надо подключать реостаты, а в них потери...

[^]

Druuu	26.09.2017 - 15:29 [ показать ] 5
Статус: Offline Кот Шредингера Регистрация: 11.06.12 Сообщений: 279	Что-то мне сегодня везет с темами про ЖД, ютуб с утра вот такое видео подсунул: древние укры уже 3й десяток лет сражаются наследием тоталитарного совка , никак не могут одолеть,живучие гады попались . Сорян за легкий оффтоп. Это сообщение отредактировал Druuu - 26.09.2017 - 15:29
	[^]

Jove

26.09.2017 - 15:29

Статус: Offline

бомж

Регистрация: 30.07.13
Сообщений: 801

Цитата (Пупырь @ 26.09.2017 - 15:08)

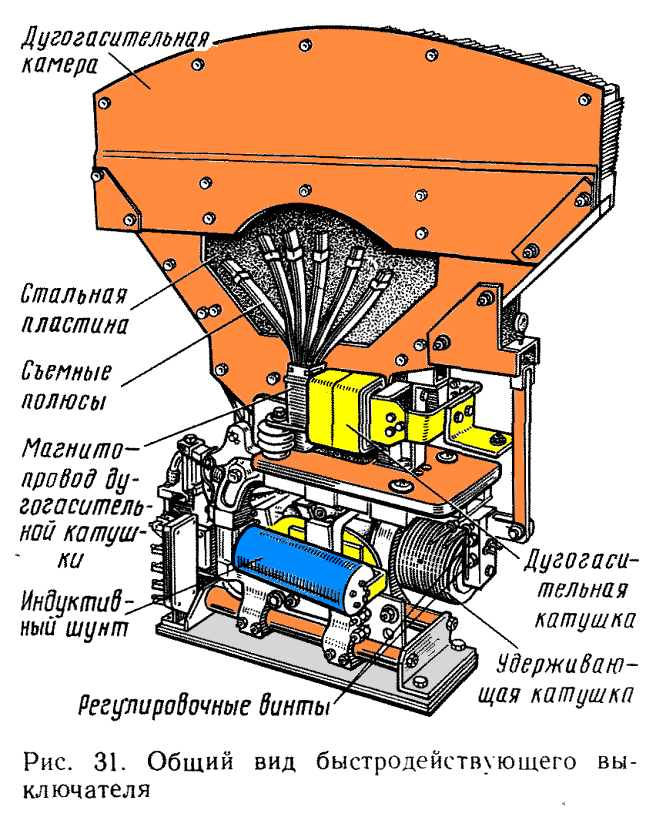

....Тут используется Быстродействующий выключатель постоянного тока,который при отключении затягивает дугу в дугогасительную камеру и расщепляя разрывает её. Отключение такого выключателя сопровождается охренительным хлопком сравнимым с разрывом ручной гранаты. Уши закладывает.

Он при аварии срабатывает? Или каждый день по 10 раз "взрываете"?

[^]

Radiy	26.09.2017 - 15:35 [ показать ] 2
Статус: Offline Ярила Регистрация: 14.07.11 Сообщений: 2011	земля в аккумуляторной, земля в аккумуляторной видна... коллеге привет
	[^]

kosmonavtom	26.09.2017 - 15:35 [ показать ] 0
Статус: Offline Ярила Регистрация: 4.06.08 Сообщений: 1114	А хде паравозики? Пост же о ЖД
	[^]

Vadikus

26.09.2017 - 15:37

Статус: Offline

Шутник

Регистрация: 28.08.17
Сообщений: 29

Цитата (Shecter @ 26.09.2017 - 15:08)

Покажите выпрямительную установку внутри

Да, я бы тоже посмотрел на эти полупроводники, которые на таких токах работают. Даже не представляю как могут выглядеть такие диоды или что там? Наверно кирпичи из кремния

Это сообщение отредактировал Vadikus - 26.09.2017 - 15:38

[^]

proba	26.09.2017 - 15:43 [ показать ] 2
Статус: Online Весельчак Регистрация: 28.03.09 Сообщений: 157	Обычные диоды, соединяются последовательно-параллельно группами. http://lokomo.ru/elektrosnabzhenie/silovye...ye-pribory.html
	[^]

Пупырь

26.09.2017 - 15:50

Статус: Offline

Балагур

Регистрация: 10.09.12
Сообщений: 849

Цитата (Jove @ 26.09.2017 - 15:29)

Цитата (Пупырь @ 26.09.2017 - 15:08)

Он при аварии срабатывает? Или каждый день по 10 раз "взрываете"?

На быстродействующих выключателях задана уставка у нас это 4000 ампер в основном, вот как ток скачет выше этой уставки они отключаются.В день может отключиться один раз,а может и 10-15 раз.Причём токи аварийного отключения бывают и в двое выше уставки

Это сообщение отредактировал Пупырь - 26.09.2017 - 15:51

[^]

Терминатoр

26.09.2017 - 15:52

Статус: Offline

Хохмач

Регистрация: 16.04.15
Сообщений: 689

Цитата

Насколько я помню, это гребнесмазыватель, при прохождении колес масло подается, ставят в кривых, чтобы износ колес меньше был

да, там поворот, с довольно большим радиусом кривизны. и под уклон вдобавок

[^]

Zhamil	26.09.2017 - 15:55 [ показать ] 0
Статус: Offline Хохмач Регистрация: 27.03.15 Сообщений: 647	Эх железка! Родоки там ебашили до пенсии.
	[^]

Моргот

26.09.2017 - 15:58

Статус: Offline

Весельчак

Регистрация: 19.01.17
Сообщений: 139

Цитата (Терминатoр @ 26.09.2017 - 15:52)

Цитата

да, там поворот, с довольно большим радиусом кривизны. и под уклон вдобавок

Ну вот на одну тайну мироздания стало меньше

[^]
