Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	12. Установка каретки печатной головы на оси. Нам потребуется: - Валы 6 мм - 2 шт. - Каретка печатной головы с установленными подшипниками. 51 Это сообщение отредактировал boxee - 25.04.2017 - 21:50
	[^]

~~boxee~~	25.04.2017 - 21:50 [ показать ] 3

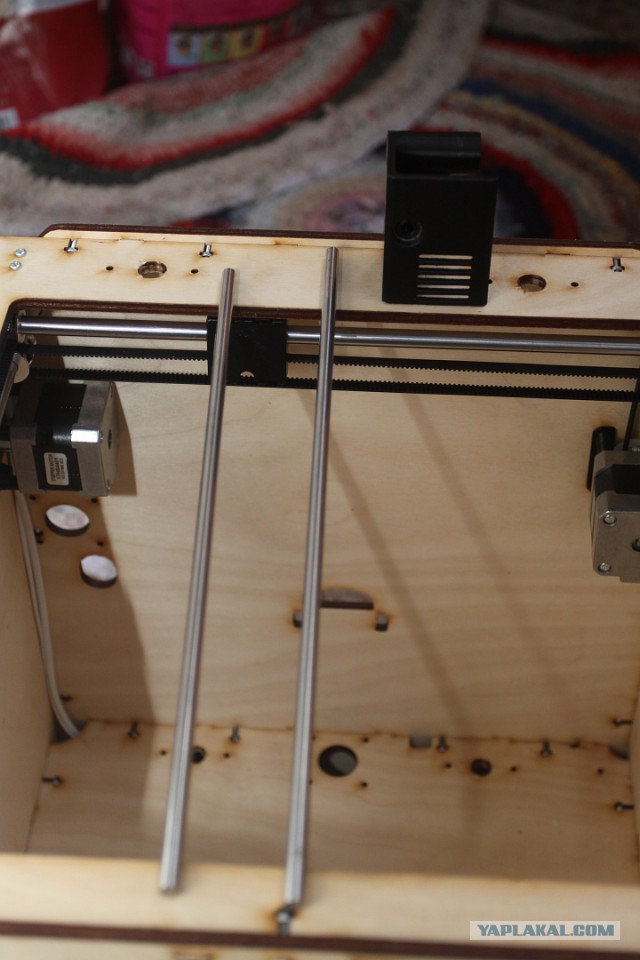

Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	Вставляем валы в подшипники, короткий (300,5 мм) вдоль, длинный (320мм) - поперек. Вставляем в каретки до щелчка, иногда некоторые каретки держат валы слабовато, капля клея исправляет ситуацию. В задней части валы не должны выступать за пределы каретки, иначе будет биться об валы оси Z. 52
	[^]

~~boxee~~	25.04.2017 - 21:50 [ показать ] 3

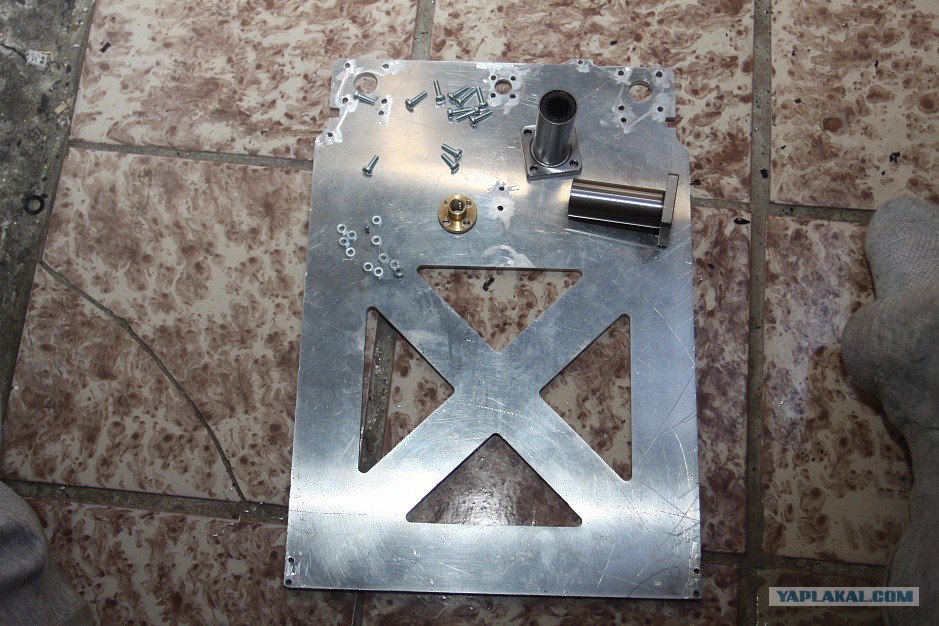

Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	13. Сборка стола. Нам потребуется: - основание стола - 1шт. - LMK12LUU - 2 шт. - Гайка от трапециидальной пары - 1шт. - Винт М312 - 8 шт. - Винт м310 - 4 шт. - Гайки м3 - 12шт. 53 Это сообщение отредактировал boxee - 25.04.2017 - 21:50
	[^]

~~boxee~~	25.04.2017 - 21:51 [ показать ] 3

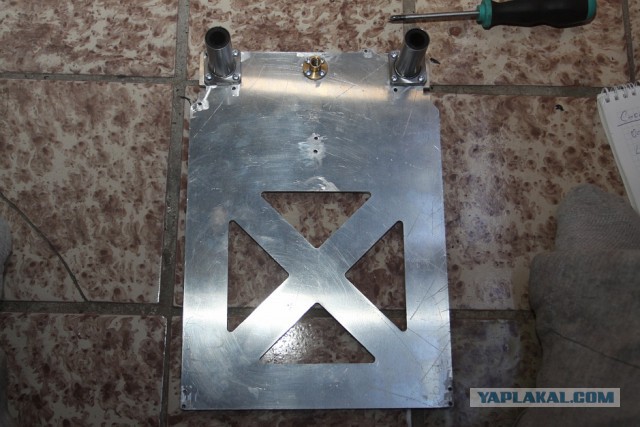

Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	Собираем как на фото, подшипники не затягиваем, затянуть их необходимо после установки в корпус. 54
	[^]

~~boxee~~	25.04.2017 - 21:51 [ показать ] 3

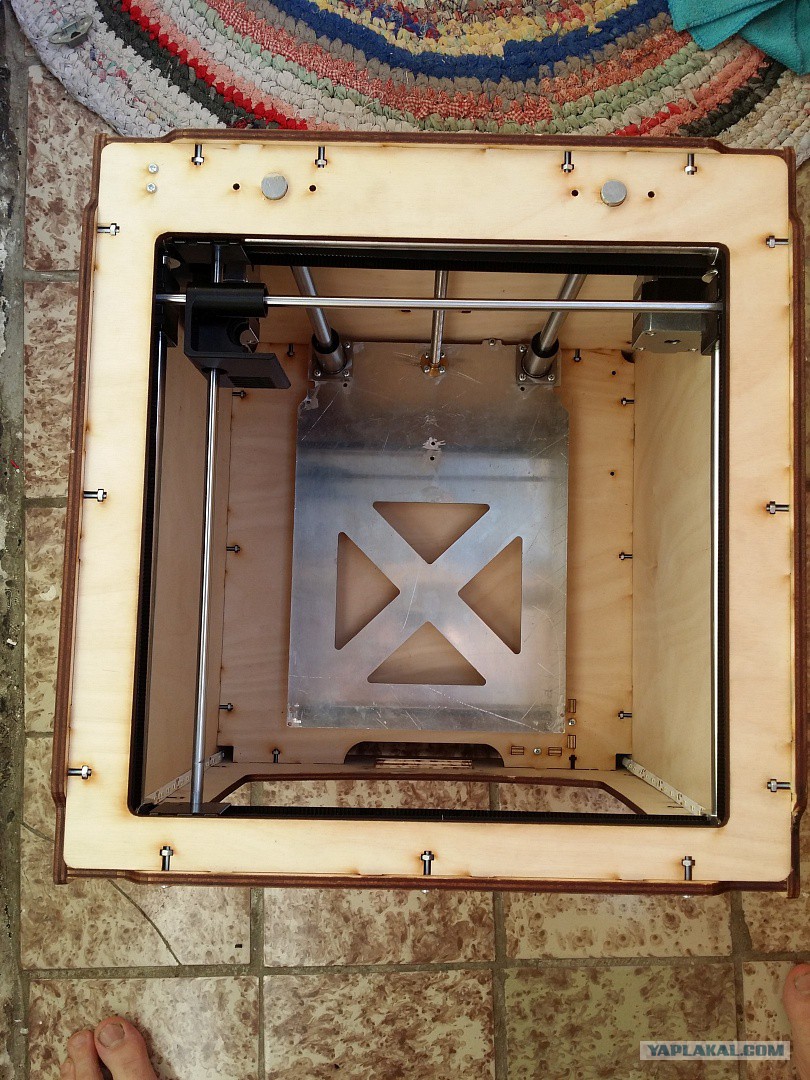

Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	14. Установка стола в корпус: Нам потребуется: - деревянные заглушки - 2 шт. - Винт М316 - 4 шт. - Гайка М3 - 4 шт. - Собранный стол - 1 шт. - Валы 12 мм - 2 шт. Устанавливаем заглушки снизу корпуса. Сверху корпуса в отверстия вставляем валы, надеваем на их стол, и ставим до упора в заглушки. 55 Это сообщение отредактировал boxee* - 25.04.2017 - 21:51
	[^]

~~boxee~~	25.04.2017 - 21:51 [ показать ] 5
Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	56
	[^]

~~boxee~~	25.04.2017 - 21:51 [ показать ] 5
Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	15. Установка демпфера на двигатель оси Z. Нам потребуется: - Двигатель оси Z - 1 шт. - Демпфер- 1 шт. - Винты м35 - 2 шт. 57 Это сообщение отредактировал boxee* - 25.04.2017 - 21:52
	[^]

~~boxee~~	25.04.2017 - 21:52 [ показать ] 3

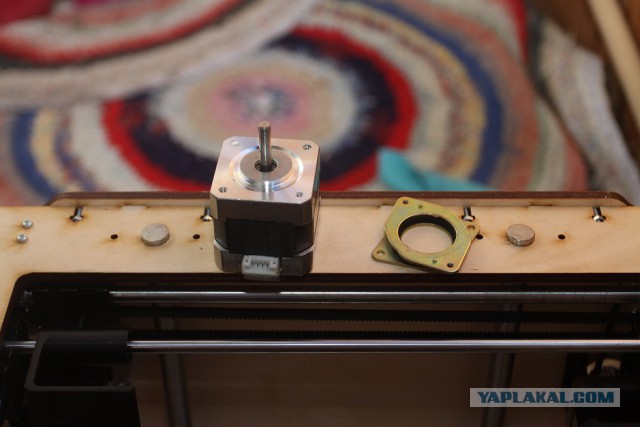

Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	Устанавливаем демпфер и прикручиваем его винтами: 58
	[^]

~~boxee~~	25.04.2017 - 21:52 [ показать ] 4
Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	16. Сборка двигателя оси Z. Нам потребуется: - двигатель оси Z с установленным демпфером. - трапециидальный винт. - муфта- 1 шт. 59 Это сообщение отредактировал boxee - 25.04.2017 - 21:52
	[^]

~~boxee~~	25.04.2017 - 21:52 [ показать ] 4
Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	Скручиваем все 3 детали, таким образом как на фото. 60
	[^]

~~boxee~~	25.04.2017 - 21:53 [ показать ] 4
Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	17. Установка двигателя в корпус принтера. Нам потребуется: - Двигатель с установленным демпфером и трапециидальным винтом. - Винт М38 - 2 шт. 61 Это сообщение отредактировал boxee* - 25.04.2017 - 21:53
	[^]

~~boxee~~	25.04.2017 - 21:53 [ показать ] 3
Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	Вкручиваем трапециидальный винт в гайку, установленную на столе и фиксируем винтами двигатель к корпусу: 62
	[^]

~~boxee~~	25.04.2017 - 21:53 [ показать ] 4
Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	63
	[^]

~~boxee~~	25.04.2017 - 21:53 [ показать ] 2
Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	64
	[^]

~~boxee~~	25.04.2017 - 21:53 [ показать ] 5
Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	18. Установка концевого выключателя оси Z. Нам потребуется: - винт М340 (можно больше меньше, смотрим по месту). - гайка М3 - микровыключатель. - Винт М2,520 -2 шт. - Гайка М2,5 - 2 шт. 65 Это сообщение отредактировал boxee - 25.04.2017 - 21:54
	[^]

~~boxee~~	25.04.2017 - 21:54 [ показать ] 5
Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	66
	[^]

~~boxee~~	25.04.2017 - 21:54 [ показать ] 5
Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	Устанавливаем винт в отверстие на столе, и фиксируем его гайкой. 67
	[^]

~~boxee~~	25.04.2017 - 21:54 [ показать ] 5

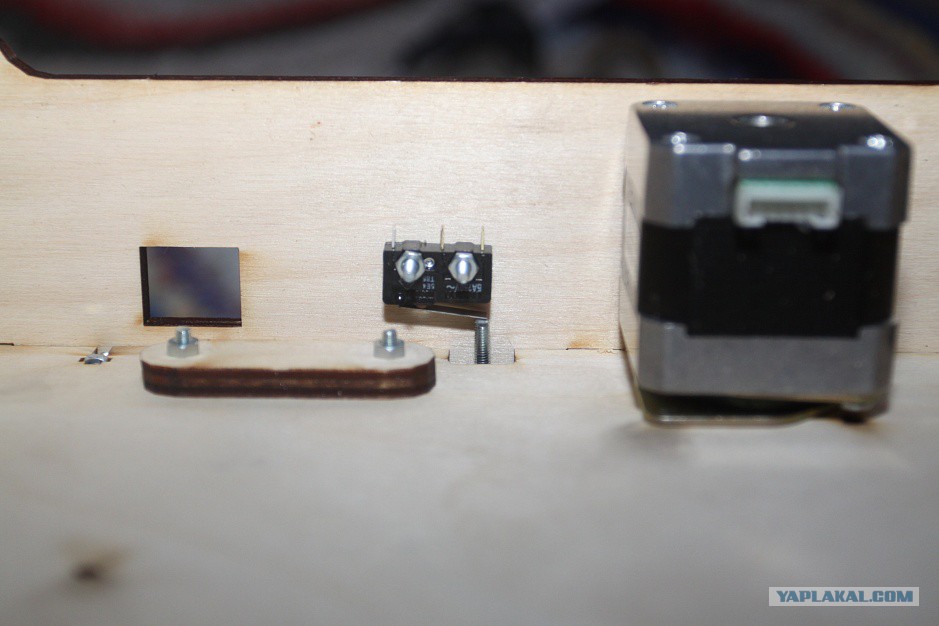

Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	опускаем стол максимально вниз и по месту размечаем положение микровыключателя, при котором он будет нажиматься этим винтом, сверлим отверстия, и фиксируем винтами с гайками - микровыключатель. 68
	[^]

~~boxee~~	25.04.2017 - 21:54 [ показать ] 5
Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	19. Установка подающей шестерни на двигатель экструдера. Нам потребуется: - Двигатель экструдера. - Подающая шестерня. Устанавливаем примерно вот так, как на фото! Возможно дальше потребуется небольшие еще корректировки. Обязательно крепко фиксируем, у этой шестерни только один крепежный винт и были случае что разбалтывался и я долго искал причину почему нет подачи пластика. 69 Это сообщение отредактировал boxee - 25.04.2017 - 21:54
	[^]

~~boxee~~	25.04.2017 - 21:54 [ показать ] 3
Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	20. Сборка прижима экструдера: Нам потребуется: - Экструдер часть 3 - Подшипник 623ZZ - винт M310. 70 Это сообщение отредактировал boxee* - 25.04.2017 - 21:55
	[^]

~~boxee~~	25.04.2017 - 21:55 [ показать ] 3

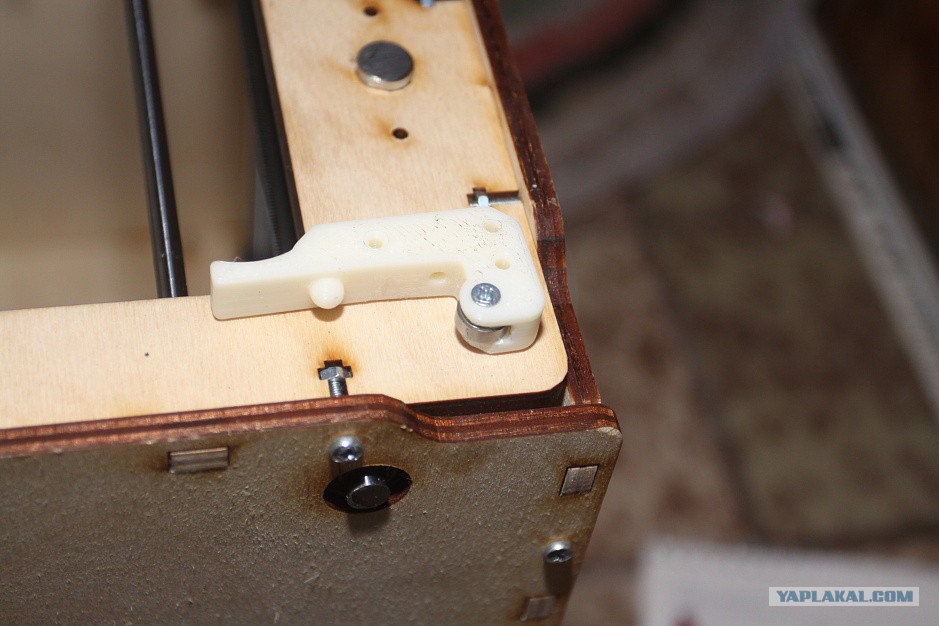

Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	Собираем и получаем: 71
	[^]

~~boxee~~	25.04.2017 - 21:55 [ показать ] 3
Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	21. Установка фитинга на экструдер. Нам потребуется: - фитинг - Экструдер часть 2 – 1 шт. 72 Это сообщение отредактировал boxee - 25.04.2017 - 21:55
	[^]

~~boxee~~	25.04.2017 - 21:55 [ показать ] 3

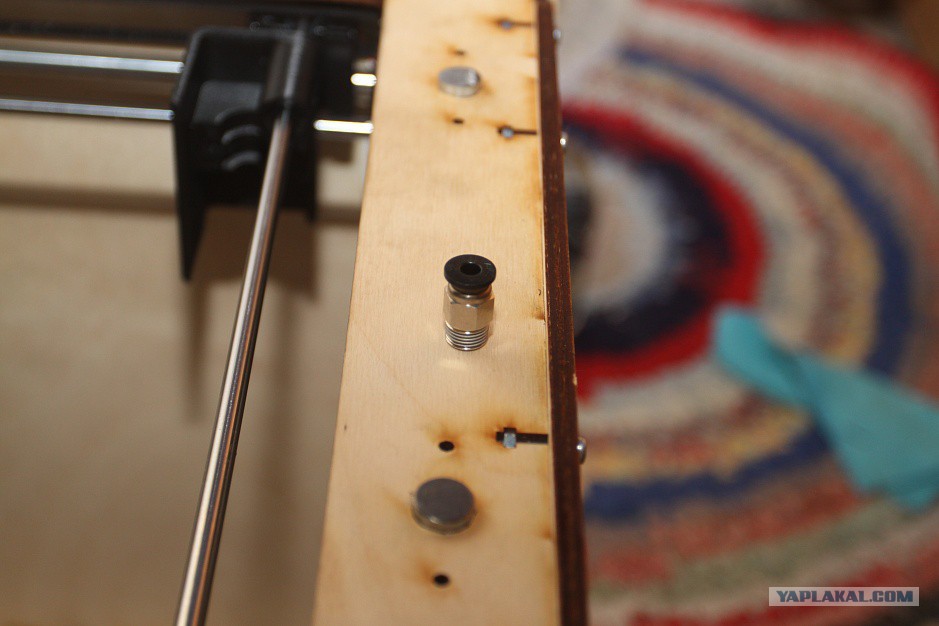

Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	Вкручиваем и получаем: 73
	[^]

~~boxee~~	25.04.2017 - 21:56 [ показать ] 3

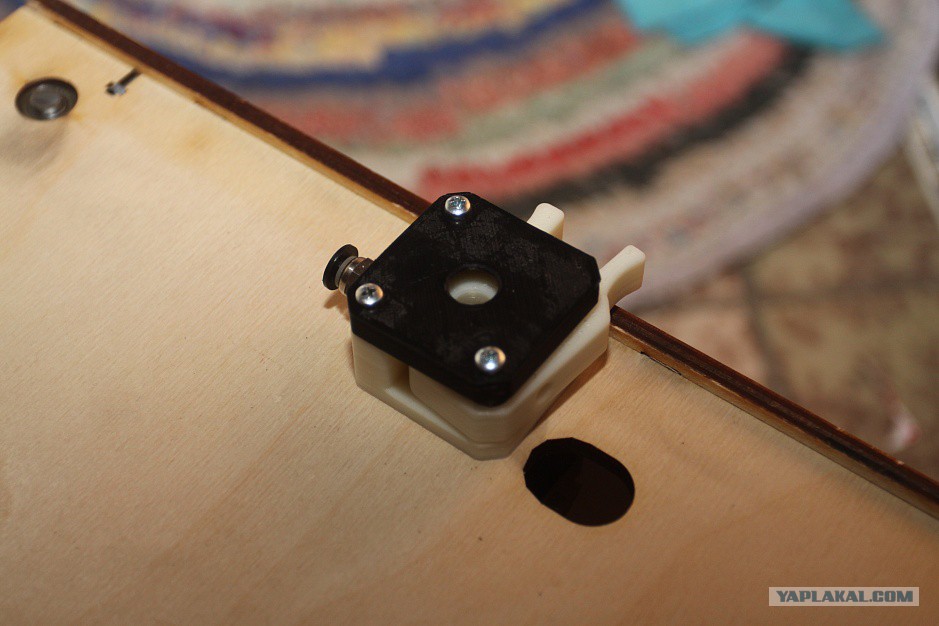

Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	22. Сборка экструдера. Нам потребуется: - Экструдер часть 1 – 1шт. - Экструдер часть 2 – 1 шт. с установленным фитингом - Экструдер часть 3 – 1 шт. с установленным подшипником - Двигатель с установленной подающей шестерней - Винт М312 - 1 шт - Винт М335 - 3 шт. - Пружинка от жигулевских тормозов. 74 Это сообщение отредактировал boxee - 25.04.2017 - 21:56
	[^]
