Собираем 3D-принтер своими руками

5. Установка разъема для подключения кабеля питания с предохранителем и выключателем.

Нам потребуется:
- Корпус принтера.
- Разъем для подключения кабеля питания с предохранителем и выключателем.
- Винт М3*10 - 2 шт.
- Гайка М3 - 2 шт.
25

Это сообщение отредактировал boxee - 25.04.2017 - 21:43

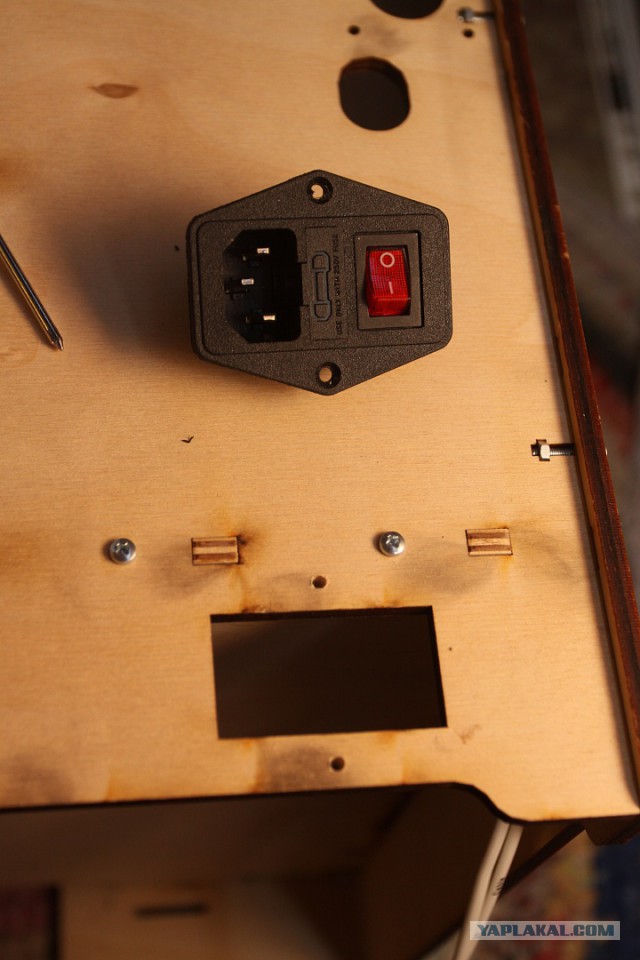

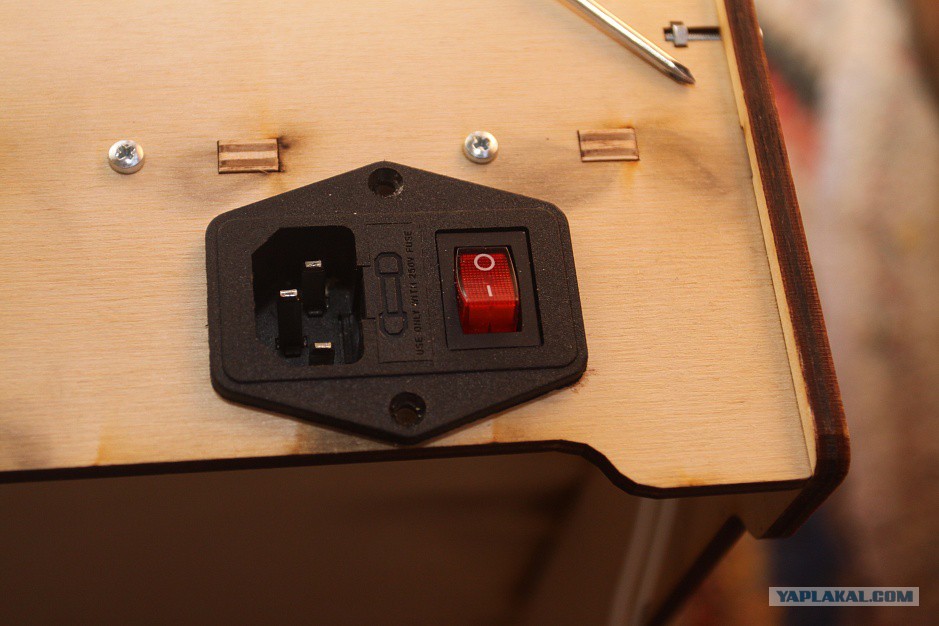

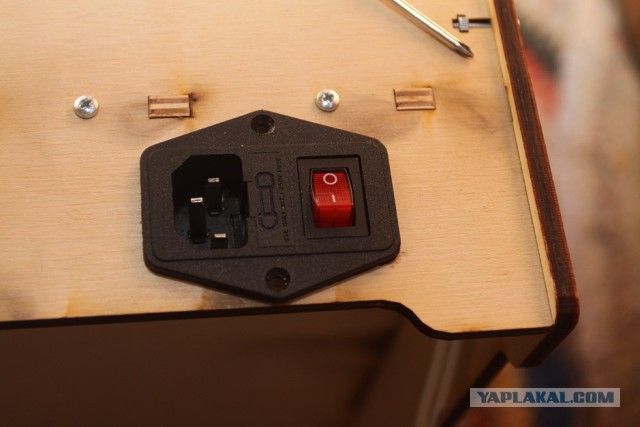

- Устанавливаем разъем для подключения кабеля питания с предохранителем и выключателем в корпус принтера.
- Сверлом 2,5-3 мм делаем отверстия в корпусе соответственно напротив отверстий в разъеме для подключения кабеля питания с предохранителем и выключателем.
- Устанавливаем винты М2,5*10и закручиваем гайки.
26

С лицевой стороны
27

6. Установка светодиодной подсветки.

Нам потребуется:
- 1 метр светодиодной ленты.
- корпус принтера.
28

Это сообщение отредактировал boxee - 25.04.2017 - 21:44

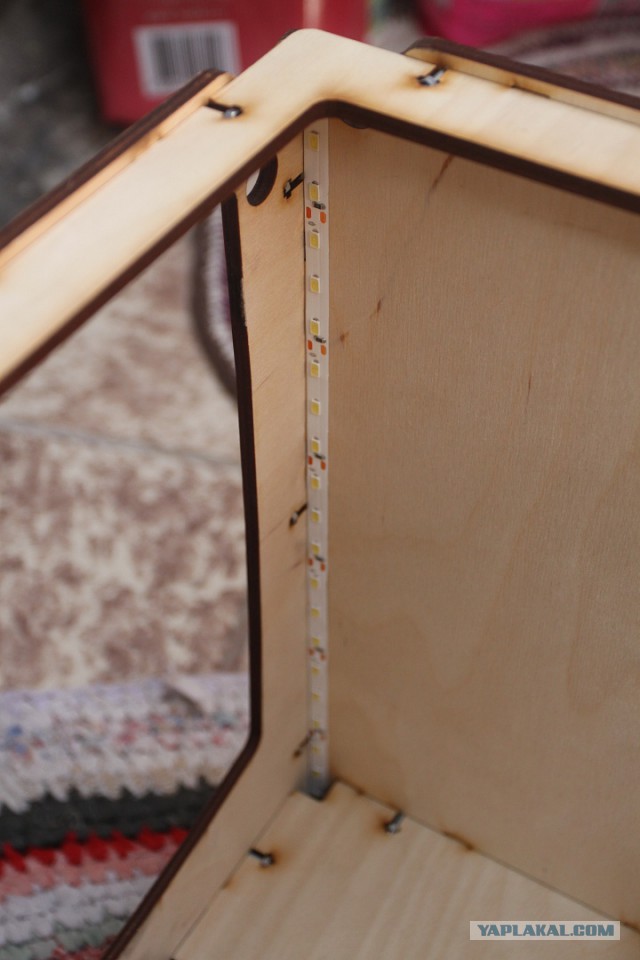

Наклеиваем светодиодную ленту внутри принтера, вдоль передней кромки, на правую, левую и верхнюю панель.
29

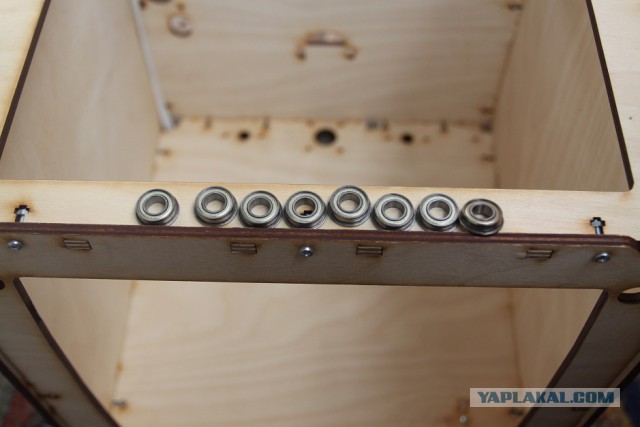

7. Установка подшипников в корпус.

Нам потребуется:
- подшипники F688 - 8 шт.
- корпус принтера.
30

Это сообщение отредактировал boxee - 25.04.2017 - 21:44

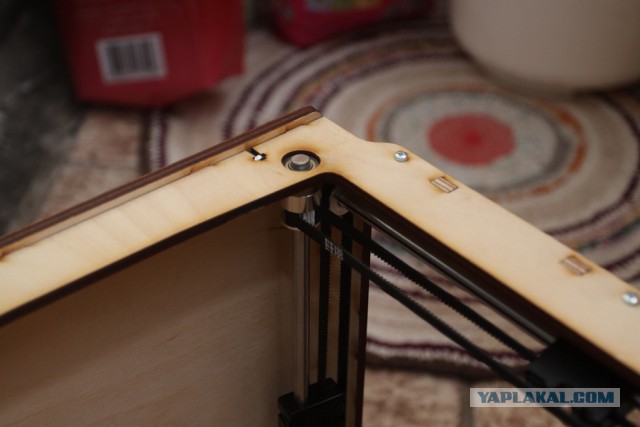

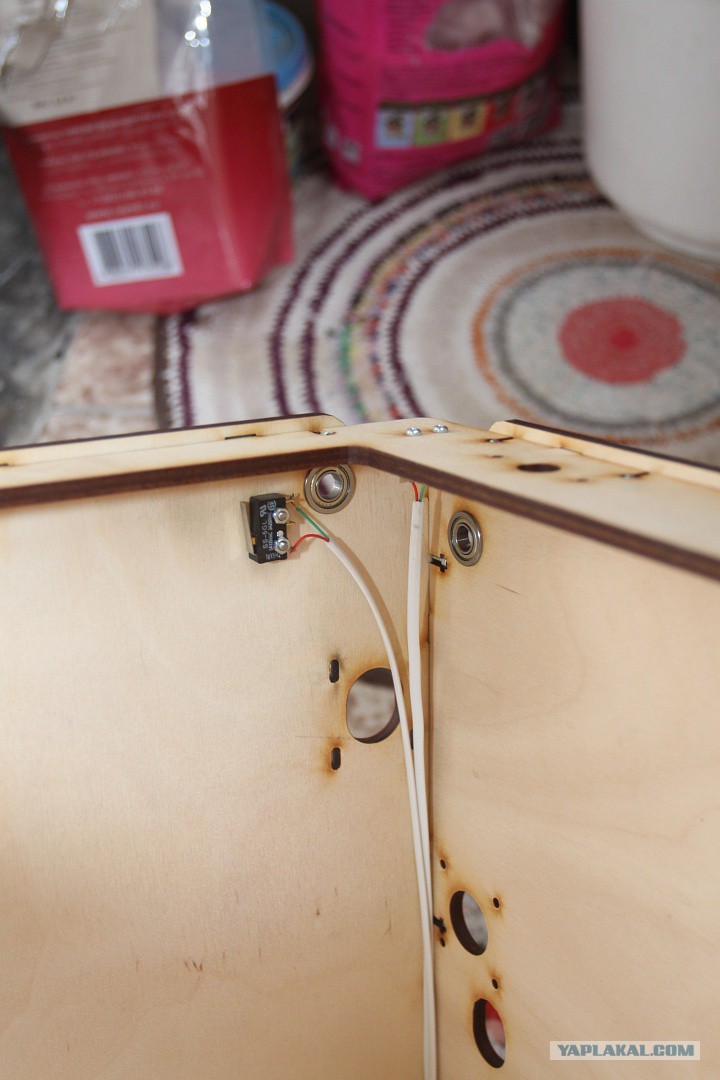

Устанавливаем подшипники в отверстия фланцем внутрь, устанавливаются с небольшим усилием.
31

Устанавливаем подшипники
32

8. Сборка кареток осей X и Y.

Нам потребуется:
- набор деталей состоящих из:
- медные втулки - 4 шт.
- ремни GT2 длинные - 4 шт.
- пружины - 4 шт.
- детали корпуса кареток - 8 шт
33

Это сообщение отредактировал boxee - 25.04.2017 - 21:45

Тут нужно проявить чудеса эквилибристики при сборке этих кареток.

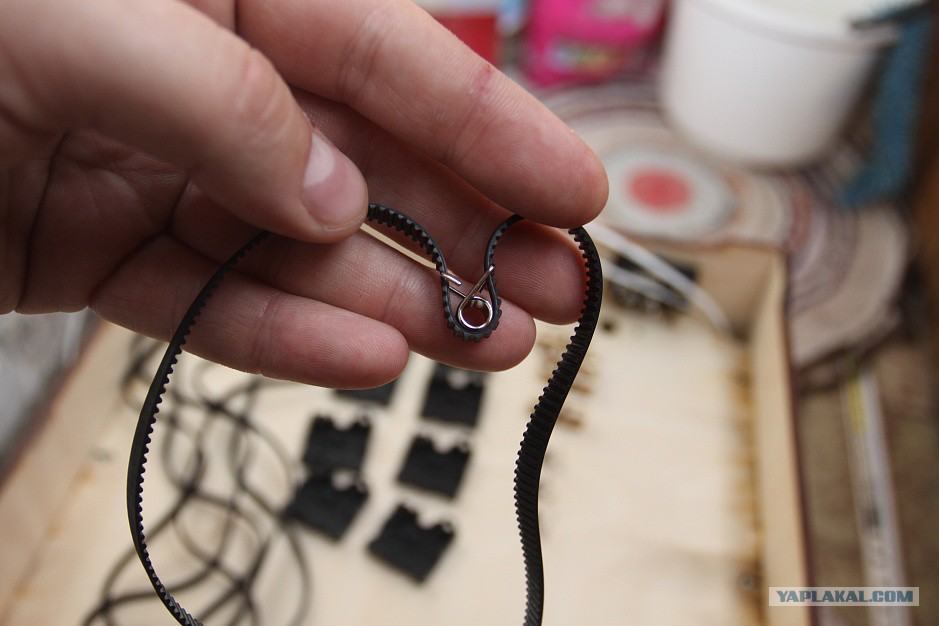

Ремень протягивает как на фото, к пружине гладкой стороной.
34

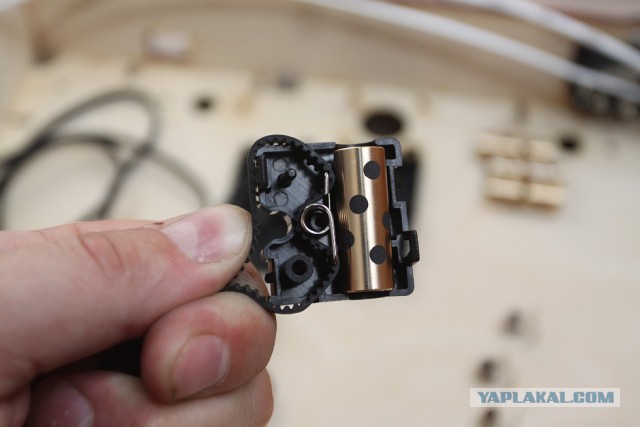

Устанавливаем медную втулку в корпус.

Устанавливаем пружину с ремнем в корпус, как на фото.
35

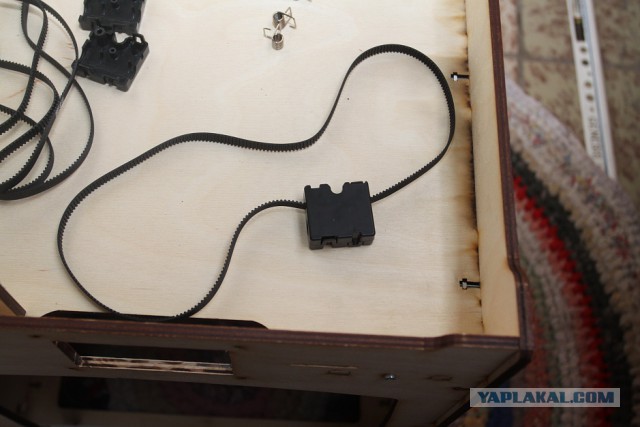

Закрываем второй деталью корпуса, до 4 щелчков, проверяем что ремень не зажат и амортизирует.
36

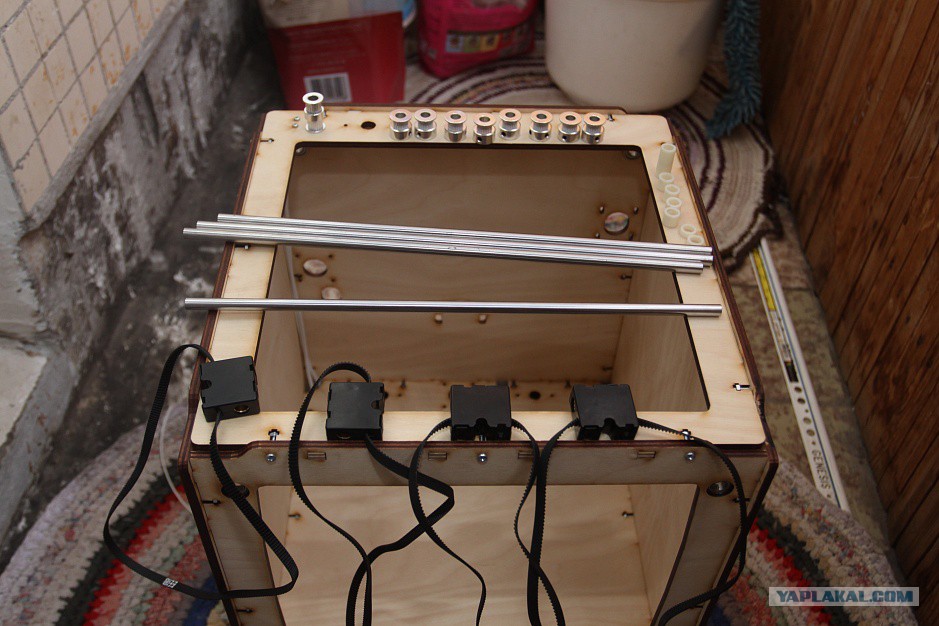

9. Установка кареток на оси X и Y.

Нам потребуется:
- Каретки осей X и Y - 4 шт.
- Шпули GT2 20 зубьев на вал 8 мм - 8 шт.
- Двойная шпуля GT2 20 зубьев на вал 8 мм. - 1 шт.
- ремень короткий из набора - 2 шт.
- Шайба 8,5*10,5*5 – 2 шт.
- Шайба 8,5*10,5*10 – 4 шт.
- Шайба 8,5*10,5*25 – 1 шт.
37

Это сообщение отредактировал boxee - 25.04.2017 - 21:46

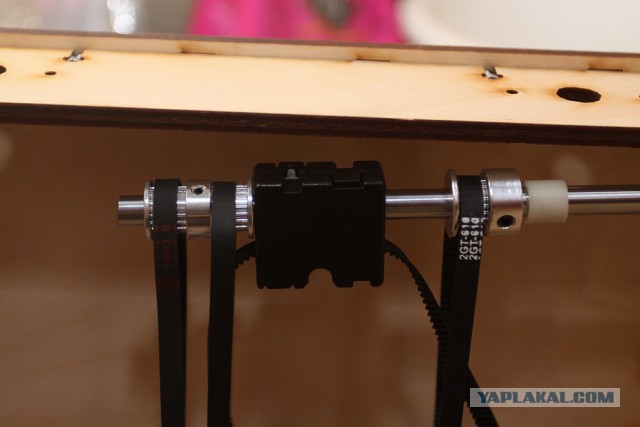

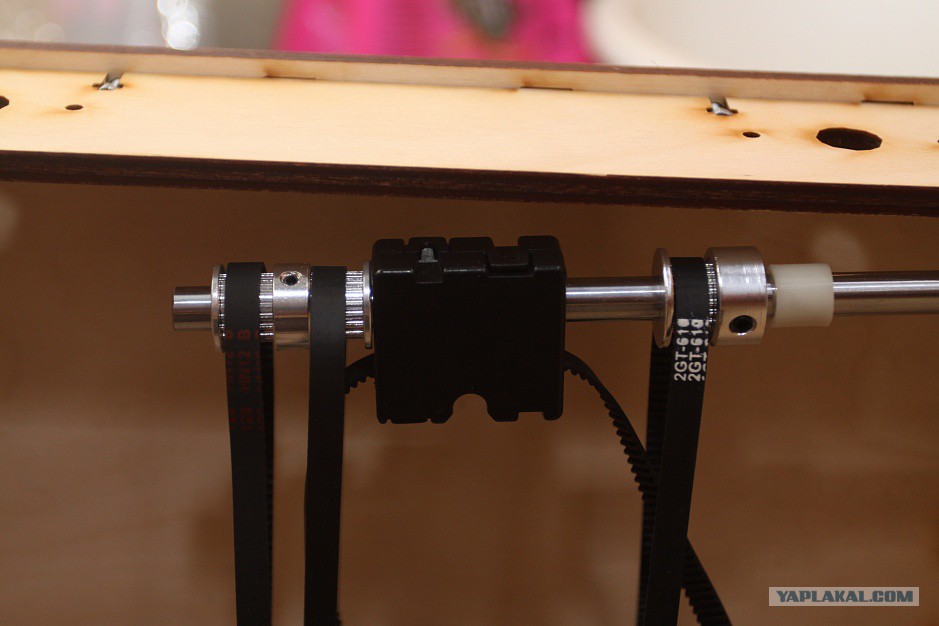

Порядок установки следующий:
- Первой ставим дальний вал, на нем слева направо должно быть между подшипниками:

двойная шпуля, на шпуле сначала короткий ремень, который пойдет к двигатели, и длинный ремень, кареткой снизу
каретка втулкой на валу ремнем снизу
шпуля обычная, винтами справа, на шпулю надеваем ремень длинный, кареткой вниз,
печатная шайба 10 мм.
38

39

- Второй устанавливаем ось спереди, на ней слева направо:
- шайба 10 мм,
- шпуля винатами влево, на шпуле ремень от той каретки что надели на дальнюю ось,
- каретка
- шпуля винтами вправо, на шпуле ремень от той каретки что надели на дальнюю ось,
- шайба 10 мм.
- Третьей ставим ось справа, если повернуть левой стенкой к себе, последовательность слева направо
- шпуля винтами вправо, на шпуле короткий ремень
- шайба 10 мм.
- Шпуля, винтами влево, на шпуле ремень каретки, которая надета на дальнюю ось,
- каретка которая надета ремнем на дальнюю и переднюю ось,
- шпуля, винтами вправо, на шпуле ремень с каретки надетой на переднюю ось.
- шайба 5 мм.
- и последней ось слева, поворачиваем принтер правым боком к себе, и последовательность слева направо:
- шайба 5 мм
- шпуля винтами влево, на шпуле ремень с карентки, надетой на переднюю ось,
- каретка, надетая ремнями на переднюю и заднюю ось,
- Шпуля винтами вправо, на шпуле ремень с каретки надетой на заднюю ось
- шайба 25 мм.
40

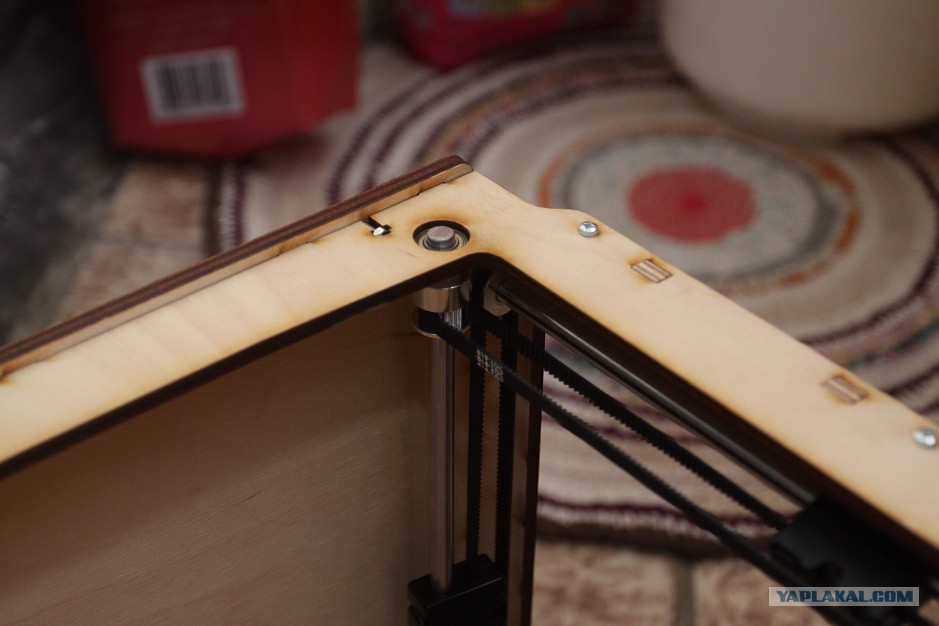

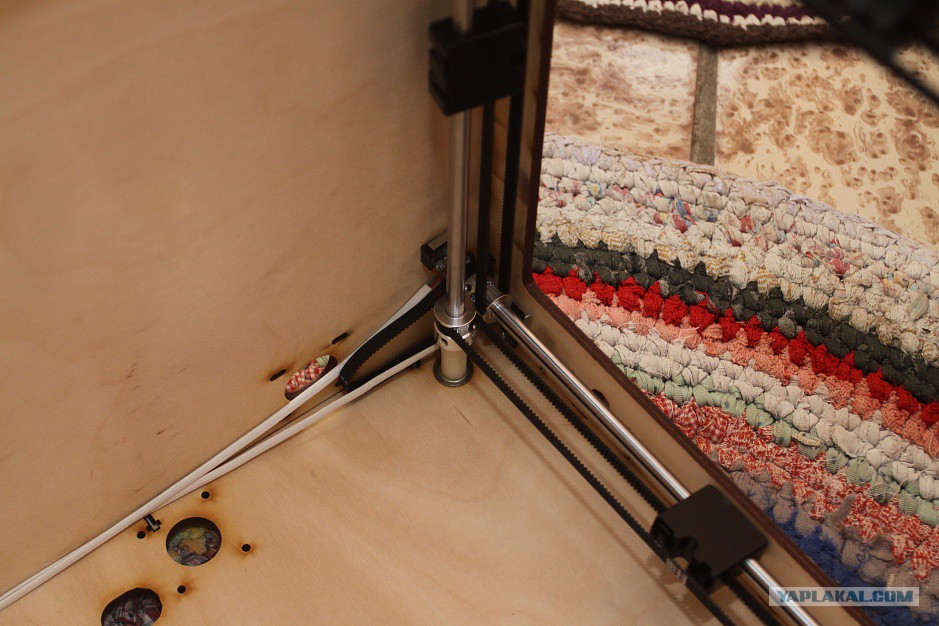

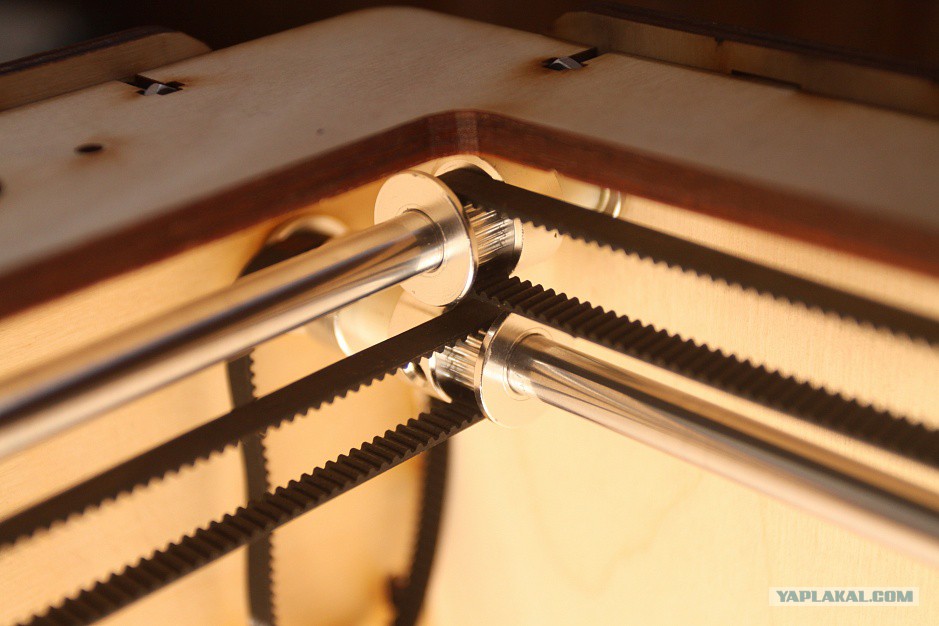

Раздвигаем шпули с шайбами по сторонам в упор до подшипников, ровняем каретки относительно друг друга, затягиваем винты на шпулях.
41

42

43

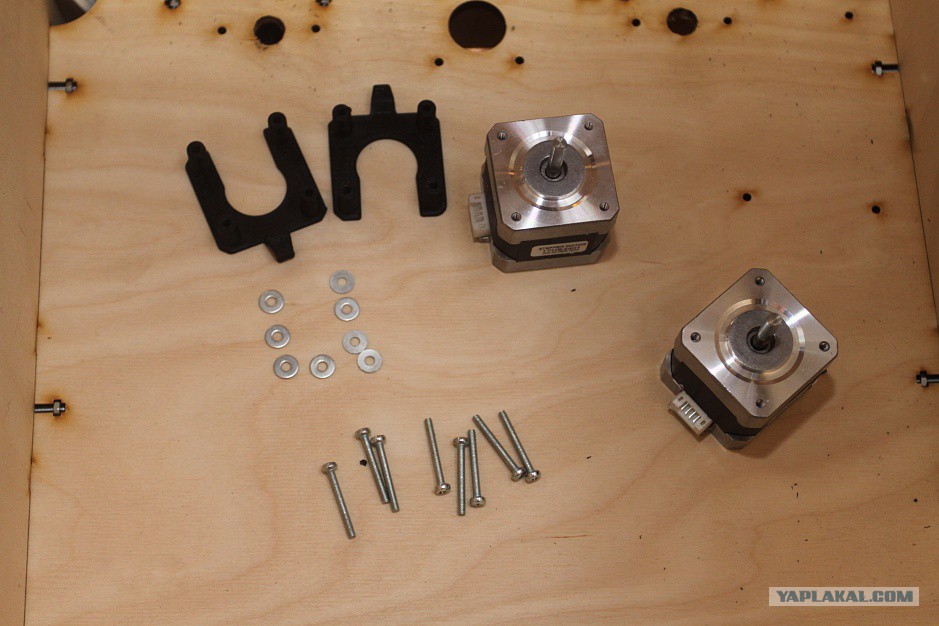

10. Двигатели осей X и Y.

Нам потребуется:
- Двигатели- 2шт.
- винты М3*25 - 8 шт.
- Шайба кузовная и широкая - 8 шт.
- Кронштейн двигателя - 2 шт.
- Шпули 20 зубьев на вал 5 мм - 2 шт.
44

Это сообщение отредактировал boxee - 25.04.2017 - 21:48

Шпули надеваются винтами практически вплотную к двигателю.
45

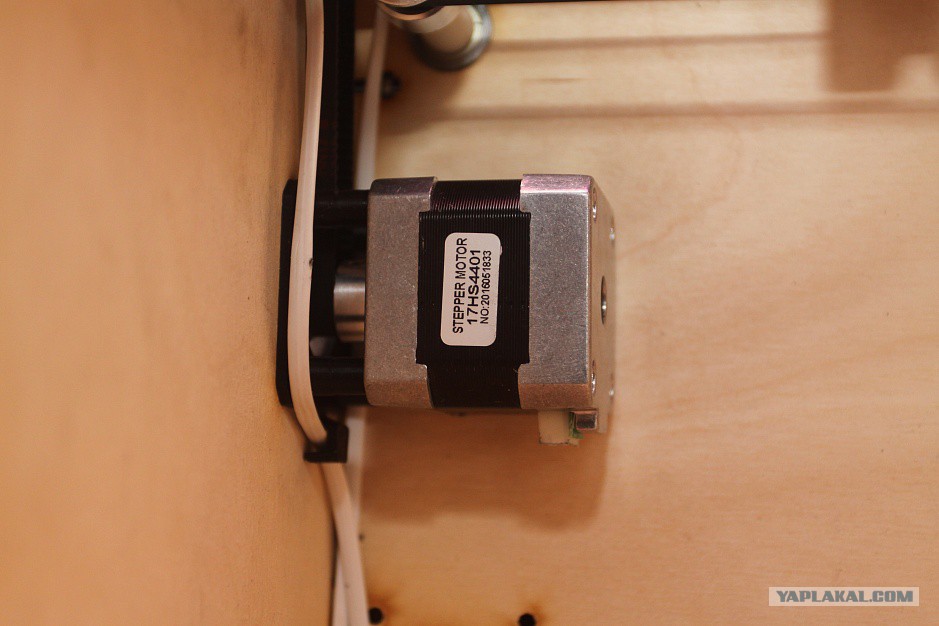

Прикручиваем двигатели используя шайбы и кронштейн, маленький ремень надевается на шпулю и натягивается.
46

47

11. Установка подшипников в каретки печатной головы:

Нам потребуется:
- Крепление E3D 1 часть – 1шт.
- подшипники LM6LUU - 2 шт.
48

Это сообщение отредактировал boxee - 25.04.2017 - 21:49

Устанавливаем подшипники в отверстия.
49
