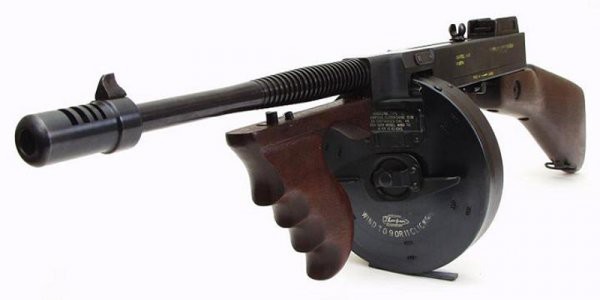

Пистолет-пулемет Thompson M1921 / M1928 / M1928A1 / M1 / M1A1

Джон Томпсон с пистолетом-пулеметом своей конструкции

Это сообщение отредактировал KROVLJ - 22.02.2017 - 20:49

...

...

...

...

Джон Толивер Томпсон (John T. Thompson) приобрел патент американца Джона Блиша (John Blish) на конструкцию замедления отката затвора трением, которую затем применил в своем оружии. В 1916 году Джон Томпсон совместно с обеспечившим финансирование проекта Томасом Райаном основал компанию Auto-Ordnance, целью создания которой была разработка автоматической винтовки на основе приобретенного ими патента выданного Джону Блишу в 1915 году на полусвободный затвор оригинальной конструкции. Для непосредственного проектирования нового оружия Томпсоном и Райаном были наняты инженер Теодор Эйкхофф (Theodore H. Eickhoff), Оскар Пэйн (Oscar V. Payne) и Джордж Голл (George E. Goll).
В ходе конструкторских работ 1917 года стало понятно, что затвор Блиша, действующий за счет силы трения бронзового вкладыша, перемещающегося внутри его остова, не обеспечивает полноценного запирания канала ствола на время выстрела, как это было предусмотрено патентом. Вкладыш только замедлял отход затвора в крайне заднее положение, что существенно ограничивало диапазон мощности патронов, которые можно было бы использовать в оружии. Это означало отказ от первоначального проекта автоматической винтовки, так как единственным нормально работавшим с затвором Блиша патроном из принятых на вооружение в США был непригодный для этого вида оружия по баллистическим качествам пистолетный патрон .45 ACP для пистолета Кольт М1911.
В результате было решено проектировать малогабаритный ручной пулемет под пистолетный патрон для ведения боя на ближней дистанции, а также штурма окопов и других укреплений, что являлось весьма важным в Первой Мировой войне. Джон Томпсон дал этому оружию название «submachine-gun», что дословно означает «подпулемет» или «более легкая версия пулемета». Данный термин прижился в американском английском и используется по настоящее время для обозначения ручного автоматического оружия под пистолетный патрон, которое в русскоязычной терминологии называется пистолет-пулемет. Действующий прототип был изготовлен в 1918 году. Оружию было дано коммерческое обозначение «Annihilator I» (англ. «Уничтожитель»).
Технически, пистолет-пулемет Томпсона работает с использованием автоматики с полусвободным затвором. Для замедления движения назад при выстреле используется трение между Н-образным вкладышем затвора и скосом на внутренних стенках ствольной коробки. Данная система была разработана в 1915 году офицером американского флота Джоном Б. Блишем. Согласно утверждениям производителя этот вкладыш удерживал затвор в переднем положении в начальный момент выстрела, при большом давлении пороховых газов в стволе, а после падения давления в канале поднимался вверх, благодаря чему осуществлялось отпирание затвора. Однако ряд специалистов утверждает, что данный вкладыш-замедлитель в этой системе либо вообще не выполнял свою функцию, либо оказывал на работу автоматики только небольшое влияние.
В поздних моделях пистолета-пулемета Томпсона, созданных уже во время Второй Мировой войны и принятых на вооружение под обозначениями М1 и М1А1 данный вкладыш отсутствует и это никак не повлияло на работоспособность автоматики оружия. Кроме того, если вкладыш при сборке оружия ставился неправильно, то пистолет-пулемет вообще не работал. Спусковой механизм собран в спусковой раме, позволяет стрелять как одиночными выстрелами, так и очередями. Ранние модели Томпсонов имели довольно сложный по конструкции и изготовлению ударно-спусковой механизм, в котором присутствовали маленький курок в виде треугольного рычажка внутри затвора, ударяющий по ударнику с бойком в момент прихода затворной группы в крайне переднее положение при взаимодействии со специальным выступом ствольной коробки. При этом огонь велся с открытого затвора. Пистолет-пулемет Томпсон M1A1 вместо сложного механизма получил простой неподвижный боек в зеркале затвора. Стрельба из М1А1 также ведется с открытого затвора.
Рукоятка взведения затвора находится на верхней крышке ствольной коробки. У моделей М1 и М1А1 рукоятка взведения расположена с правой стороны ствольной коробки. Переводчик режимов огня и ручной предохранитель выполнены в виде отдельных рычажков и размещаются на левой стороне ствольной коробки. Прицельные приспособления состоят из не регулируемой мушки и регулируемого целика, включающего фиксированный целик с V-образной прорезью и откидной вверх регулируемый диоптрический целик. Модель М1А1 получила простой и дешевый в изготовлении не регулируемый диоптрический целик. Пистолеты-пулеметы Томпсона могли использоваться с магазинами разной емкости. Это были как коробчатые, так и барабанные магазины. Коробчатые двухрядные магазины имели емкость 20 или 30 патронов и крепились к оружию при помощи своеобразного выступа в форме рельса на тыльной стороне магазина, которым они вставлялись внутрь Т-образного выреза в спусковой скобе. Барабанные магазины вмещали 50 или 100 патронов и крепились к пистолету-пулемету в вырез ствольной коробки при помощи поперечных пазов. К моделям М1 и М1А1 могли крепиться только коробчатые магазины.
В 1940-1944 гг. было произведено 1387134 пистолетов-пулеметов Томпсона всех моделей: 562511 шт. - М1928А1; 285480 шт. - М1; 539143 шт. - М1А1. Из них компания Auto-Ordnance Согр. изготовила 847991 Томпсонов, а Savage Arms Соrр. - 539143. Но и упрощенные модели М1 и М1А1, не смотря на все проведенные упрощения конструкции и производства, оставались слишком дорогими и не технологичными для военного оружия, тем более в условиях военного времени. К тому же, М1 и М1А1 имели те же основные недостатки, что и предыдущие модели - чрезмерная общая масса, а также малая прицельная дальность стрельбы вместе с существенно отлогой траекторией полета пули. В результате пистолеты-пулеметы Томпсона так и не стали основным образцом автоматического оружия в армии США, где вместе с ними использовались такие пистолеты-пулеметы как M3, M3A1, Reising M50 и Reising M55.
Во время Второй Мировой войны Томпсоны использовались не только американцами и их союзником - Великобританией, определенное количество этих пистолетов-пулеметов было поставлено в СССР по программе ленд-лиз, в том числе и в качестве дополнительного снаряжения к разнообразной военной технике, к примеру танкам и самолетам. Но, несмотря на все свои преимущества, это оружие не стало пользоваться большой популярностью в РККА, причиной чему является чрезмерно большой вес, в особенности со снаряженным барабанным магазином, а также использование не состоявшего на вооружении американского патрона. Присылаемых из-за океана боеприпасов попросту не хватало. Стоит отметить, что патрон .45 ACP значительно превосходит отечественный 7,62x25 ТТ по останавливающему действию пули, что крайне важно при ведении ближнего боя.
По пробивному действию американский патрон конечно же уступает отечественному, но вовсе не на столько, как это описывают некоторые мифы. После окончания Второй Мировой пистолеты-пулеметы Томпсона еще долго оставались в вооруженных силах США. Томпсоны использовались и во время Корейской войны и во Вьетнамской войне. Пистолетами-пулеметами Томпсона были вооружены некоторые южновьетнамские армейские части и военная полиция. Томпсоны использовались как армейскими частями США, так и разведывательными и диверсионными группами. В ФБР Томпсоны использовались вплоть до 1976 года, когда это оружие было признано устаревшим и снято с вооружения. В отдельных полицейских управлениях Томми-ганы оставались до 1980-х гг. Однако, при своем весьма солидном возрасте и всех своих недостатках, пистолеты-пулеметы Томпсона продолжают эпизодически применяться в различных горячих точках.
сновные характеристики Thompson M1921:

Калибр: 11,43×23 (.45 ACP)
Длина оружия: 830 мм
Длина ствола: 267 мм
Масса без патронов: 4,7 кг.
Темп стрельбы: 900 выстр./мин
Емкость магазина: 20, 30, 50 или 100 патронов

Основные характеристики Thompson M1928A1:

Калибр: 11,43×23 (.45 ACP)
Длина оружия: 852 мм
Длина ствола: 267 мм
Масса без патронов: 4,9 кг.
Темп стрельбы: 700 выстр./мин
Емкость магазина: 20, 30, 50 или 100 патронов

Основные характеристики Thompson M1 и M1A1:

Калибр: 11,43×23 (.45 ACP)
Длина оружия: 811 мм
Длина ствола: 267 мм
Масса без патронов: 4,8 кг.
Темп стрельбы: 700 выстр./мин
Емкость магазина: 20 или 30 патронов

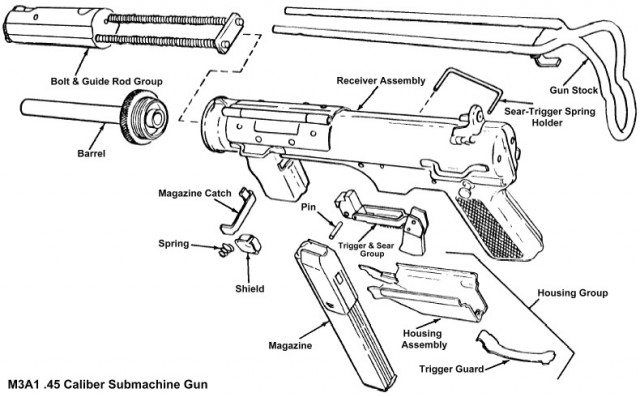

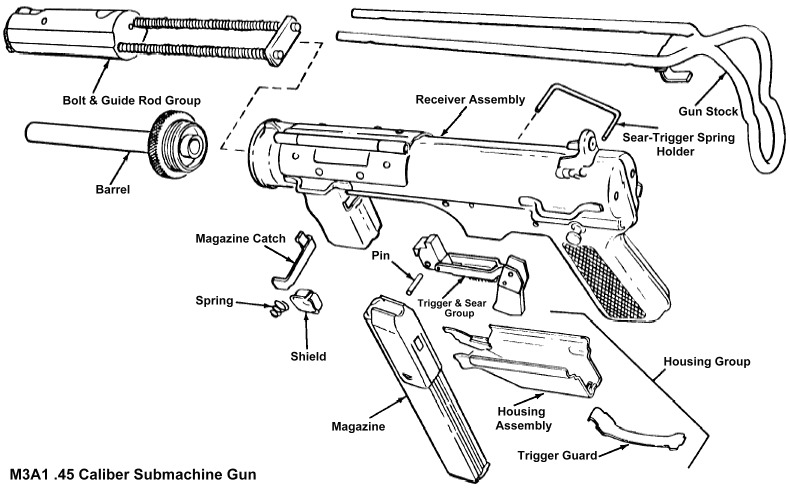

Пистолет-пулемет M3 / M3A1 / Grease gun

...

...

...

Пистолет-пулемет М3 («Grease gun») был спроектирован конструкторским коллективом компании General Motors Corp, в который входили Р. Штадлер, Ф. Симсон и Д. Хайде, для замены сложных в производстве и дорогих Томпсонов, имея значительно более технологичную и простую конструкцию. 12 декабря 1942 года пистолет-пулемет М3 калибра .45 ACP был принят на вооружение под наименованием «United States Submachine Gun, Cal. .45, M3». Его модернизированный вариант под обозначением М3А1 начали выпускать с декабря 1944 года. Пистолет-пулемет М3 в армии получил прозвище «Grease gun» - масленка, по причине значительного внешнего сходства с автомобильным шприцом-масленкой, а также из-за постоянной необходимости в смазке для обеспечения надежной работы его узлов и механизмов. В рукоятке пистолета-пулемета М3 размещалась небольшая встроенная масленка, закрывавшаяся винтовой крышкой в нижней части рукоятки.
Около 1000 пистолетов-пулеметов М3 было выпущено в калибре 9mm Parabellum. Версия М3 калибра 9-мм под обозначением «U.S. 9 mm S.M.G.», снабженная глушителем разработки Bell Laboratories и поставлялась в Управление стратегических служб (Office of Strategic Services) в 1944 году. Выпускались конверсионные наборы для смены калибра с .45 ACP на 9mm Parabellum, они включали 9-мм ствол, затвор, возвратную пружину и адаптер приемника магазинов. Магазины использовались от британских пистолетов-пулеметов STEN. Пистолет-пулемет М3 использовался в пехоте, танковых частях и разведывательных подразделениях армии США. 15469 М3А1 автоматы были произведены до конца Второй мировой войны.
Автоматика пистолета-пулемета М3 работает по схеме использования отдачи со свободным затвором. Ударник размещен неподвижно в зеркале затвора. Стрельба ведется с открытого затвора. Корпус пистолета-пулемета М3 изготавливался штамповкой. Ствол устанавливался в специальной муфте, которая также выполняла функцию передней крышки ствольной коробки. Спусковой механизм находится в нижней части затворной коробки и позволяет вести только автоматический огонь. Он состоит из спускового крючка с пружиной, спусковой тяги и спускового рычага. Спусковой крючок тягой соединен со спусковым рычагом.
Механизм заряжания находится в специальной коробке, которая присоединяется снизу к затворной коробке с помощью предохранительной скобы спускового механизма. Он состоит из рукоятки заряжания с пружиной, рычага и толкателя. Одной из наиболее характерных отличительных особенностей М3 является рукоятка взведения затвора, взводимая путем поворота назад, на подобии рукоятки затвора пулемета Максима. При отведении рукоятки заряжания назад рычаг поворачивается, а толкатель, соединенный с рычагом, отводит затвор назад. Данная система взведения затвора оказалась недостаточно надежной. От нее отказались в модели М3А1, заменив поворотную рукоятку взведения отверстием в затворе. Для взведения затвора стрелок цеплял пальцем за это отверстие и отводил затвор назад. Увеличили также размер окна для выброса гильз.
Подпружиненная крышка окна для выброса гильз использовалась в качестве предохранителя, блокируя затвор в заднем или переднем положении когда она была закрыта. К передней части коробки механизма заряжания приварен отражатель. Прицельные приспособления состоят из простых не регулируемых мушки и диоптрического целика. Оружие оснащено выдвижным плечевым упором из стальной проволоки. Этот плечевой упор выполнял несколько функций. Правый стержень упора, отделенного от оружия, мог использоваться в качестве шомпола, а в задней части плечевого упора М3А1 имелась скоба для облегчения снаряжения магазина патронами. На поздних пистолетах-пулеметах М3А1 устанавливался конический пламегаситель.
Первоначально планировали, что M3 могут производиться в количестве, достаточном, чтобы заменить пистолет-пулемет Томпсона и вытеснить это оружие из фронтовых частей. Однако из-за непредвиденных задержек производства и необходимость в устранении выявленных недостатков, M3 так и не заменили пистолет-пулемет Томпсон во время Второй мировой войны и Томпсоны продолжали закупаться до февраля 1944 года. В общей сложности к концу войны было собрано 622163 пистолетов-пулеметов M3 / M3A1. К этому времени было выпущено более 1,5 млн. Томпсонов, что превышало объемы производства M3 и M3A1 с коэффициентом около трех к одному. После окончания Второй Мировой войны это оружие оставалось еще довольно длительное время в вооруженных силах. С пистолетами-пулеметами М3 воевали в Корее и Вьетнаме. В танковых войсках США пистолет-пулемет М3 оставался до начала 1980-х гг., а в пехоте до 1960-х. Это оружие также поставлялось на экспорт. Кроме США, пистолет-пулемет М3 не лицензионно выпускался в Китае под обозначением Тип 36. Он также послужил основой для аргентинских пистолетов-пулеметов P.A.M. 1 и P.A.M. 2.

Основные характеристики M3

Калибр: 11,43×23 (.45 ACP)
Длина оружия: 757/579 мм
Длина ствола: 203 мм
Масса без патронов: 4,1 кг.
Темп стрельбы: 450 выстр./мин
Емкость магазина: 30 патронов

Основные характеристики M3A1

Калибр: 11,43×23 (.45 ACP), 9×19 (9mm Parabellum)
Длина оружия: 757/579 мм
Длина ствола: 203 мм
Масса без патронов: 3,9 кг.
Темп стрельбы: 450 выстр./мин
Емкость магазина: 30 патронов

Пистолет-пулемет Reising M50 / M55

...

...

...

Учения Морской пехоты США с пистолетами-пулеметами Reising M55

Пистолет-пулемет Reising M50 спроектирован и запатентован в 1940 году американским конструктором Юджином Рейзингом (Eugene Reising). К серийному производству этого оружия в 1941 году приступила компания Harrington & Richardson (H&R). В 1942 году Корпус морской пехоты США заключил контракт с H&R на поставку их новых пистолетов-пулеметов. Во время Второй Мировой войны пистолет-пулемет М50 состоял на вооружении ВМС США, Береговой охраны и Корпуса морской пехоты. Рейзинг M50 поставлялся по ленд-лизу в Канаду, СССР, а также другие государства. Пистолеты-пулеметы Reising выпускались до 1945 года. После окончания войны на его базе был разработан и выпускался самозарядный карабин Reising М60 для полиции и гражданского рынка оружия. Выпускался также малокалиберный вариант этого карабина под обозначением М65, в котором использовался 5,6-мм патрон .22LR. Оба имели удлинённый ствол. Пистолет-пулемет Reising M55 отличался от модели 50 наличием складывающегося вбок металлического приклада и отсутствием дульного тормоза. Основным назначением Reising M55 было вооружение парашютистов и экипажей боевых машин. Reising M55 в дополнении к основным недостаткам имел и еще один – слабую фиксацию приклада в разложенном положении, из-за чего это оружие не пользовалось хорошей репутацией у парашютистов.
Пистолет-пулемет Reising M50 работает на основе автоматики с использованием полусвободного затвора. Стрельба осуществляется с закрытого затвора. В крайне переднем положении выступ затвор входит своим выступом, находящимся в его тыльной верхней части, в паз ствольной коробки и перекашивался вверх. Во время выстрела затвор начинает отходить назад под действием давления пороховых газов на донце гильзы. Замедление его отхода осуществляется трением между выступом и поверхностью паза ствольной коробки. Когда тыльная часть затвора выходит из паза, затвор свободно отходит в крайнее заднее положение, удаляя стреляную гильзу при помощи выбрасывателя и отражателя. После чего, под воздействием пружины, затвор досылает из магазина в патронник следующий патрон и снова запирает канал ствола.
Рукоятка взведения затвора находится в нижней части цевья пистолета-пулемета, перед приемником магазинов. При стрельбе эта рукоятка, не связанная жестко с затвором, остается неподвижной. Ударно-спусковой механизм пистолета-пулемета Reising M50 куркового типа, допускает ведение огня одиночными выстрелами и очередью. Переводчик-предохранитель выполнен в виде ползунка и размещается на правой стороне ствольной коробки. Он имеет следующие положения: крайне переднее «FA» - огонь очередями; среднее «SA» - стрельба одиночными; крайне заднее «SAFE» - предохранитель. Reising M50 имеет дульным компенсатор, снижающий подбрасывание оружия при стрельбе. Питание оружия патронами осуществляется из коробчатых магазинов емкостью по 20 или 12 патронов. К каждому пистолету-пулемету поставлялось по шесть магазинов. Прицельные приспособления пистолета-пулемета Reising M50 состоят из мушки и регулируемого диоптрического целика, позволяющего вести прицельный огонь на дистанции 50, 100, 200 и 300 ярдов.
Для чистки и осмотра разборка пистолета-пулемета Рейзинг производится в следующем порядке: отделить магазин, оттянув защёлку назад; отделить ложу, вывинтив отвёрткой соединительный винт на нижней стороне цевья; вывинтить из ствольной коробки затыльник; оттянуть назад затворную раму настолько, чтобы стало видно поперечное отверстие на переднем конце направляющего стержня возвратной пружины, и вставить в это отверстие конец боевой пружины; отделить приёмник магазина от ствольной коробки, вытолкав ударами по выколотке две удерживающие его клиновидные шпильки; отделить затворную раму с возвратной пружиной и её направляющим стержнем от ствольной коробки; вынуть курок и затвор, для чего, удерживая оружие вверх стволом над мягкой подстилкой, нажать на спусковой крючок, после чего указанные детали сами выпадут вниз. В инструкции крайне не рекомендовалось разбирать оружие излишне часто, так как это ускоряло износ его деталей, а также применять при разборке излишние усилия и путать друг с другом части разных экземпляров оружия, так как они не были взаимозаменяемы.
Принятие на вооружение пистолета-пулемета Reising M50 стало следствием дороговизны и сложности производства пистолетов-пулеметов Томпсона. Reising M50 был более технологичен в производстве, а его стоимость составляла $50 за штуку, в то время как пистолет-пулемет Томпсона стоил $225. К тому же, Reising M50 был значительно легче и маневреннее Томпсона. С целью поиска более технологичного, простого по устройству и в изготовлении пистолета-пулемета в США был организован конкурс, в котором Reising M50 продемонстрировал ряд преимуществ был объявлена победителем. Высокая точность стрельбы Рейзинга была обусловлена тем, что он стрелял с закрытого затвора, в то время как большинство пистолетов-пулеметов того времени не использовали курковый УСМ и стреляли с открытого затвора. В системах, где стрельба осуществляется с открытого затвора, в сравнении со стреляющими с закрытого, возникают дополнительные импульсы при движении затвора вперед, что приводит к некоторому смещению оружия с прицельной линии.
Но пистолет-пулемет М50 имел и свои недостатки, к которым в частности относится невысокая огневая мощь из-за использования магазинов емкостью всего 20 патронов. В Томпсоне М1 и М1А1 использовались не только компактные магазины на 20 патронов, но и более вместительные, емкостью 30 патронов, не говоря уже о М1928 и М1928А1, которые могли использоваться с магазинами на 50 и 100 патронов. Малая емкость магазина М50 ограничивала возможность ведения эффективного автоматического огня, который был необходим в ближнем бою, в особенности при боестолкновениях в городских условиях. Стоит отметить, что это оружие изначально разрабатывалось для полиции, его предполагалось использовать в первую очередь как легкий самозарядный карабин с возможностью ведения огня очередью. Пистолет-пулемет Reising M50 во время войны применялся на Тихоокеанском театре военных действий.

Основные характеристики Reising M50:

Калибр: 11,43×23 (.45 ACP)
Длина оружия: 880 мм
Длина ствола: 275 мм
Масса без патронов: 3 кг.
Темп стрельбы: 500-550 выстр./мин
Емкость магазина: 20 патронов

Основные характеристики Reising M55:

Калибр: 11,43×23 (.45 ACP)
Длина оружия: 780/555 мм
Длина ствола: 265 мм
Масса без патронов: 2,8 кг.
Темп стрельбы: 500-550 выстр./мин
Емкость магазина: 20 патронов

На фото: Радисты-шифровальщики Морской пехотой США, участвовавшие в боевых действиях на тихоокеанском театре военных действий во время Второй мировой войны, кроме другого стрелкового оружия были вооружены пистолетами-пулеметами Reising M50

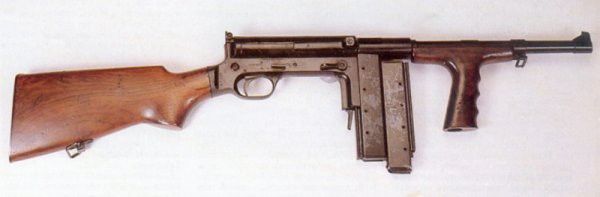

Пистолет-пулемет United Defense UD M42

...

...

Пистолет-пулемет UD M42 был спроектирован Карлом Свебилиусом (Carl Swebilius) в 1941-1942 гг. и представлен американской оружейной компанией High Standard Manufacturing Company правительству США в качестве замены дорогих и сложных в производстве пистолетов-пулеметов Томпсона. Пистолет-пулемет United Defense M42 выпускался с 1942 по 1945 гг. на производственных мощностях компаний High Standard Firearms и Marlin Firearms. Изначально M42 был разработан в двух калибрах - 9mm Parabellum и .45 ACP, но серийно производилась только 9-мм версия, 11,43-мм вариант выпущен только в трех экземплярах. Всего было изготовлено около 15000 пистолетов-пулеметов UD M42. Одной из особенностей М42 являются соединенные попарно магазины, что делалось для ускорения перезаряжания.
Автоматика пистолета-пулемета United Defense M42 работает по схеме со свободным затвором. Стрельба ведется с открытого затвора. Ударник выполнен как отдельная деталь, приводимая в действие курком. Рукоятка взведения затвора, размещающаяся с правой стороны ствольной коробки, представляет собой отдельную деталь, не движущуюся вместе с затвором при стрельбе. На правой стороне оружия, за магазином, расположен рычаг-фиксатор ствольной коробки. Также справа находится флажковый предохранитель. Питание пистолета-пулемета патронами осуществляется из коробчатых отъемных магазинов емкостью 25 патронов. Для уменьшения времени, требуемого на перезаряжание оружия, магазины скреплялись по два, горловинами в противоположные стороны, пулями друг к другу. Прицельные приспособления состоят из не регулируемой мушки с возможностью внесения боковых поправок и регулируемого, при помощи регулировочного винта на левой стороне оружия, диоптрического целика.
Пистолеты-пулеметы United Defense M42 представляли собой в целом неплохое, для своего времени, оружие, более легкое, маневренное, удобное и дешевое, чем Томпсоны, но в тоже время не лишенное своих собственных недостатков. Магазины из тонкой листовой стали имели тенденцию к деформации при ударах и падениях, что приводило к задержкам при подаче патронов. При попадании грязи и песка в механизм тоже возникали задержки. UD M42 были все же дорогим оружием, в сравнении с такими образцами, как британский СТЕН или советский ППС-43, по причине все еще широко использовавшейся токарно-фрезерной обработки деталей при изготовлении, вместо штамповки. К тому же, M42 был представлен практически одновременно со значительно более технологичным и более дешевым в производстве пистолетом-пулеметом М3.
Основная часть этого оружия поступала на вооружение оперативников американского Управления стратегических служб (Office of Strategic Services) или OSS - первой объединенной разведывательной службы США, на основе которой впоследствии было создано ЦРУ. Около 2500 единиц этого оружия было поставлено движениям сопротивления, действовавшим на оккупированных территориях в Европе и Китае. UD M42 использовали партизаны во Франции, Италии и на острове Крит. Такое использование M42 было оправдано тем, что бойцы движений сопротивления могли использовать трофейные патроны 9mm Parabellum в своем оружии. Пистолет-пулемет UD M42 в виду своей дороговизны и не лучшей надежности так и не стал заменой Томпсону, но хорошо себя показал при использовании его бойцами с высоким уровнем подготовки и силами сопротивления.

Основные характеристики

Калибр: 9×19 (9mm Parabellum)
Длина оружия: 820 мм
Длина ствола: 279 мм
Масса без патронов: 4,1 кг.
Темп стрельбы: 900 выстр./мин
Емкость магазина: 25 патронов

На фото: Словенские партизаны с американским пистолетом-пулеметом UD M42.
