А мы когда ремонт делали, то освещение делали похоже, но для розеток стены не пилили. Вместо розеток в плинтуса забросили силовой кабель, и в комнатах вывели концы для пилотов. Пилоты выгоднее, их можно отключить, и предохранители в них есть. Но главное -- меньше мороки, при одинаковом результате.
А еще лучше прямо из плинтуса провода для зарядки телефонов, усб-кабели и 19 вольт для ноута )
Кстати, я подобное видел в одном госучреждении. На конце кабель канала стоит не розетка, а просто метра 3 витухи)) Рядом же обычная розетка на 220В, канал для кабеля тот же, он один. А к этой витухе скотчем приделан силовой провод, который присоединен уже к розетке))
люди, ебанитесь! никогда! НИКОГДА!!! не делайте проводку сами!
ну разве что вы - профессиональный электрик.
я не электрик но делал всё сам
чувак, я с женой отштукатурил себе весь второй этаж. делали долго, аккуратно, старались. потом первый этаж делали профи. когда я увидел разницу, то понял, что нехуй лезть в чужую профессию. но штукатурка - дело такое. ну есть какие-то косяки - не проблема. электричество - немного другая тема. мягко говоря. и результаты ошибок будут совсем другими. не дай бог.
Вот аналогичная схема: Вводной автомат - счетчик-УЗО-автоматы потребителей
Вводной автомат понятно. Автоматы потребителей - тоже, думаю, понятно. Счетчик - понятно. УЗО - устройство защитного отключения. Проще говоря, если случайно какой-то прибор даст утечку или пробой на землю, или кого-то прихватит током на фазу - УЗО отключает нагрузку от линии, разрывает цепь. Как работает - отсылаю на ВИКИ
Это сообщение отредактировал WowihaY - 14.09.2012 - 19:28
Электрика своими руками.
А что это за провод - РЕ заземление?
Это сообщение отредактировал Skyline90 - 14 сен 2012 в 15:57
Столько критиканов сразу, что просто труба.Молодой человек кстати может для того и старался, чтобы обратить внимание на важное, и мысль по поводу скруток и некоторых особенностей монтажа была высказана более 100500 раз, каждый считает своим долгом ткнуть в грязь лицом автора. В то же самое время призываю "хороших годных электриков" последовать совету Сороса и снять свой "правильный" фоторепортаж с светомузыкой и уборщицами.
ncux Не язвите. Вот в машине сделали два вывода под зарядку навигатора и телефона, стандартный мини-усб. Нужно исходить из удобства и избегать избыточности. Вот скажите, зачем городить 6 розеток в одном месте?
Тино4ка Ну как-то на кухне пилот...На вкус и цвет,все фломастеры разные.Кому,что больше нравится.Я лично не стал бы завязываться на пилот и одну-2 розетки на той же кухне. К тому же,по моему мнению,если квартира с нуля делается,то в пилоте,нет смысла.Все точки(розетки,выключатели и пр.),закладываются изначально,в проэкт ремонта.А пилот,это если лень,или нт возможности нормально сделать.ИМХО.
Это сообщение отредактировал fatboy82 - 14 сен 2012 в 17:11
а пилоты на что? Мне в них нравится то, что можно одним щелчком выключить всё и сразу
А потом люди искренне удивляются, почему розетка синим пламенем горит, а как ей не гореть если там стиралка+чайник+микроволновка+холодильник+посудомойка через удлинитель подключены.
Ну что, интересно конечно, но как уже писали, скрутки это не комильфо, да и к тому же замотанные зелёной изолентой, надо было синей, на крайняк скотчем. И как то стремновато вы расхерачиваете железобетон, так можно? есть какие-то нормы для этого?
Это сообщение отредактировал skripach - 14 сен 2012 в 17:19
поскольку тема моя- ПРЕКРАТИТЕ О СКРУТКАХ!!! пожалуйсто, об этом можно спорить бесконечно, и об этом уже спорили не раз. ============ Тут не спорить надо, соединять провода скруткой это просто преступно. Только либо клеммы wago на смазке, либо болтовые зажимы, либо пайка. Скрутка верх не профессионализма и запрещено ПУЭ.
примеряем в трёх измерениях- ОБЯЗАТЕЛЬНО. в коробочках проделываем технические отверстия, и вставляем кабель. и если всё держится ровно, не выпирает...
а вот тут косяк, нужно ну и ли можно было подобрать точный диаметр, там на коробочках специальные гурупы с кережами есть, потому для гипсокартона эти розетки и используються, и ненужно крепить никакой пастой
[/QUOTE] а вот тут косяк, нужно ну и ли можно было подобрать точный диаметр, там на коробочках специальные гурупы с кережами есть, потому для гипсокартона эти розетки и используються, и ненужно крепить никакой пастой
Та нет,это обычные подрозетники,они между собой сцепляются.Для гипса,чуть по другому выглядят.А эти,сажают на алебастр,гипс,кому что нравиться.Есть уникалы,которые шурупами их прикручивают к стене(если стена из газобетона например),а потом уже обмазывают

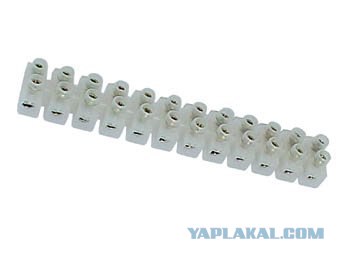

А почему не используете клеммники для расключения коробок, гораздо удобнее и быстрее!!! Резать можно алмазным диском и бетон, и металл, не придется разбивать бетон вокруг арматуры, что б добраться абразивным диском. Эл. щит можно не крепить пока до него не доберутся маляры, оставить висеть на проводах, тем самым сделав его в будущем вровень со стеной.

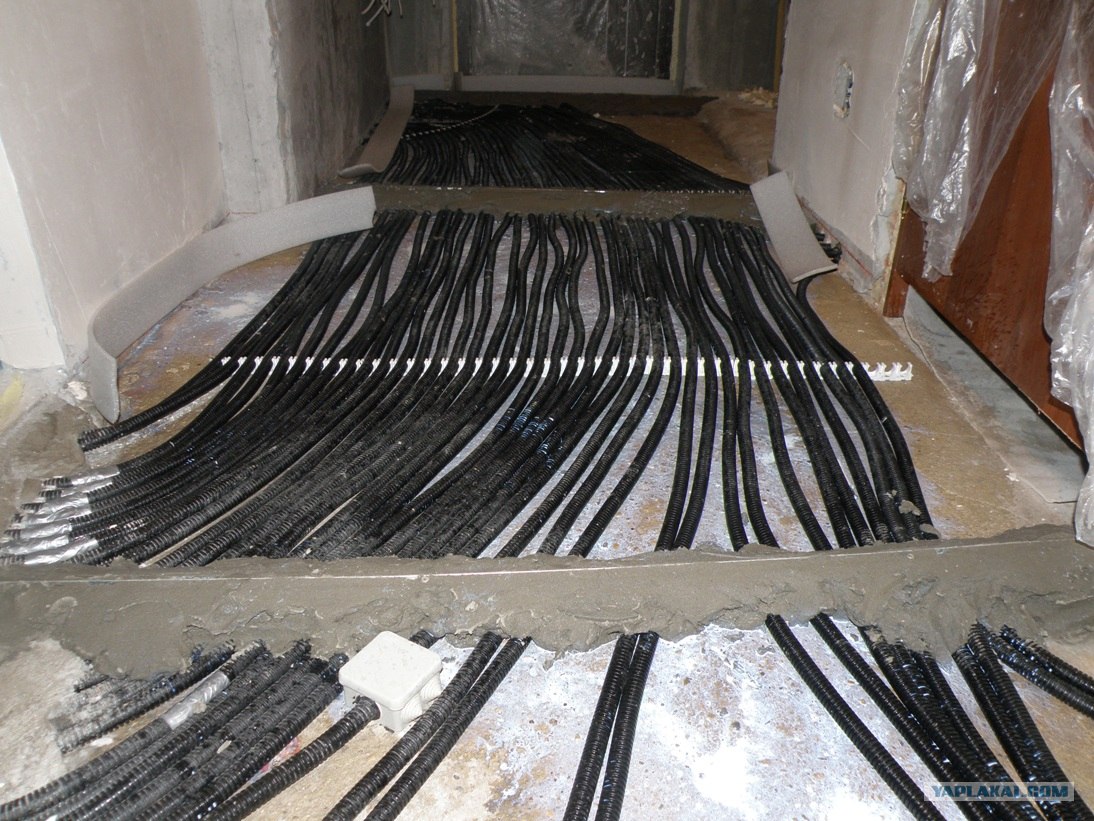

Я тоже делал разводку по полу. Очень сильно экономишь на длинах кабеля, по сравнению с разводкой по стенам или по потолку. И я делал так - один потребитель - один автомат. В итоге в коридоре близ щитка раскладка кабелей выглядит так:
специальные гурупы с кережами есть, потому для гипсокартона эти розетки и используються, и ненужно крепить никакой пастой dont.gif

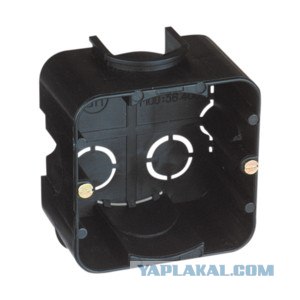

это модульные подрозетники.их можно хоть 20 штук соединить.в бетоне садить подрозетник,можно только на строительную смесь.гипс для быстроты высыхания делают.лично я использую ротгипс,или ротбанд.в идеале фюген.

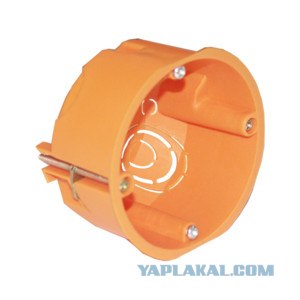

qant Квадратных,сто лет не видел уже,давно пользуем модульные круглые,ну или специальные-под гипсокартон. З.Ы. Разводка в полу-зло,особенно,когда соседи снизу решают у себя потолок посверлить...
Это сообщение отредактировал fatboy82 - 14 сен 2012 в 17:34
и как по ним стягивать? 9 метровой ровнялкой? хотя наверное по фото тольео так кажеться, трудно оченить размеры
не надо расстояние жалеть да и вообще по вдоль легче тянуть, меньше работы у стенок.
Добавлено в 17:36
Цитата (fatboy82 @ 14.09.2012 - 17:32)
qant Квадратных,сто лет не видел уже,давно пользуем модульные круглые,ну или специальные-под гипсокартон. З.Ы. Разводка в полу-зло,особенно,когда соседи снизу решают у себя потолок посверлить...
просто чорные по идее дешевле, ну смотря где конечно
