Минусы скрутки без пропайки, чтоб не быть голословным.
Под нагрузкой провод греется (провод 2,5 мм.кв. медь уже от 20-ти минут 4 кВт довольно теплый.), расширяется, без нагрузки сужается. Со временем контакт сходит на нет и искрит. Хотя если мобилы заряжать и комп юзать, то норм.

Причем на 16А автомат ставлю 2,5 мм кв. провод. На 25А автомат 4 мм кв. провод медь, по известным причинам.

Алюминий не знаю. Зажать алюминий болтом, он быстро течет сам по себе, поджимать часто нужно будет... да и ломкий он..
Я алюминий не использовал вообще, кроме вводного кабеля.

Коробки везде с латунными клеммниками на винтах с зажимом, можете пинать.

Нигде в стену не вмурованы, на чердаке - доступ есть.

слава богу у меня всё это уже позади...

Цитата (shmel66613 @ 14.09.2012 - 00:19)

А почему не используете клеммники для расключения коробок, гораздо удобнее и быстрее!!!

Синяя Зеленая изолента наше ВСЕ!

"на дворе 21 век" ага про стены вспомнил, а про то, что скрутка запрещена уже хрен знает сколько времени, автора видимо никто не научил за его столь долгую работу электриком...

вот из-за таких неучей\самоучек и горят потом квартиры )))))) без обид конечно, но я проводку доверяю только самому себе, никто так не сделает как сам себе))))

Монтировал распределительный щиток. Один автомат - одна точка нагрузки-один кабель. Хвосты кабелей луженые. Было времени достаточно, для того, чтобы все неспеша сделать.

2 года активной эксплуатации с 2-мя проверками в год состояния кабелей и тока отсечки автоматов (объект используется в общественных целях, поэтому и контроль частый), ни одного подгоревшего автомата, соединения - как в первый день.

Рядом монтировал второй шкаф, там уже времени столько не дали. Монтировалось по принципу: зачистил, вставил, зажал. Итог - 4-5 автоматов в год с подгоревшими контактами. в местах соединений.

Кабеля проложены за гипсокартоном в гофре, имеются счалки в виде скрутка+пайка. Периодически кабельтрассы просматриваю тепловизором. Отклонений от общей температуры в местах счалок не имеются.

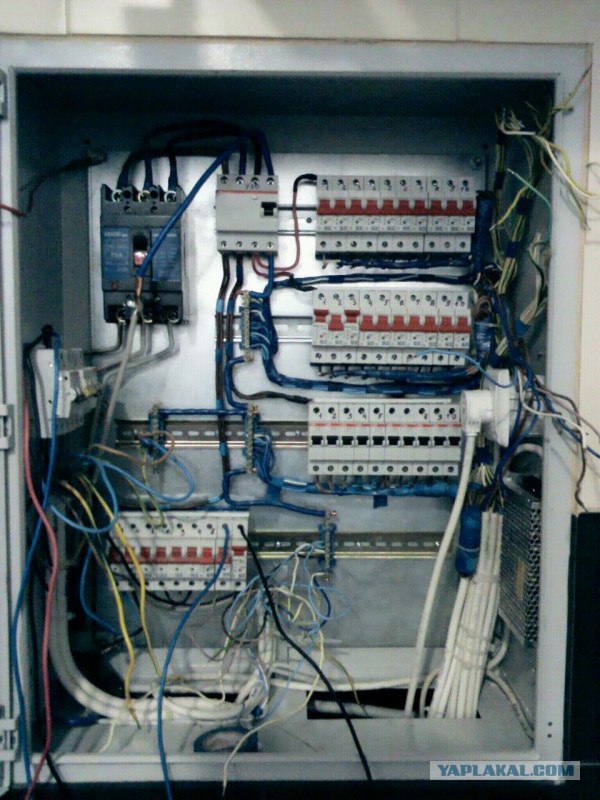

На фото щиток в процессе монтажа. Фоткал на "индикаторную отвертку".


Это сообщение отредактировал WowihaY - 14 сен 2012 в 13:28

Читал весь топик.... Много думал..... С ПУЭ спорить не собираюсь. Но клемникам доверия нет - только паяная (или сваренная) скрутка!

халтурщики мощно отметились в теме высмеиванием ПУЭ, козырянием опытом и тем что заказчики не приходили ещё (это особенно умиляет) жаловаться, упором на то что у каждого монтажника свой опыт и приёмы и темы спорные - между тем электричество довольно неплохо изучено в практическом смысле и тёмные места остались только в головах "мастеров"

небольшая лень и глупость на стадии монтажа дают в сто крат больший гемор пользователям

за поднятие темы зеленю, хотя автор не показал себя хорошо

Цитата (ccie @ 14.09.2012 - 10:31)

Люди, подскажите, а почему все так любят использовать жесткие провода? Чем оно лучше мягких многожильных? Легче монтируются?

лучше не разматываются

Цитата (WowihaY @ 14.09.2012 - 12:27)

Монтировал распределительный щиток. Один автомат - одна точка нагрузки-один кабель. Хвосты кабелей луженые. Было времени достаточно, для того, чтобы все неспеша сделать. 2 года активной эксплуатации с 2-мя проверками в год состояния кабелей и тока отсечки автоматов (объект используется в общественных целях, поэтому и контроль частый), ни одного подгоревшего автомата, соединения - как в первый день. Рядом монтировал второй шкаф, там уже времени столько не дали. Монтировалось по принципу: зачистил, вставил, зажал. Итог - 4-5 автоматов в год с подгоревшими контактами. в местах соединений. Кабеля проложены за гипсокартоном в гофре, имеются счалки в виде скрутка+пайка. Периодически кабельтрассы просматриваю тепловизором. Отклонений от общей температуры в местах счалок не имеются. На фото щиток в процессе монтажа. Фоткал на "индикаторную отвертку".

молодец.

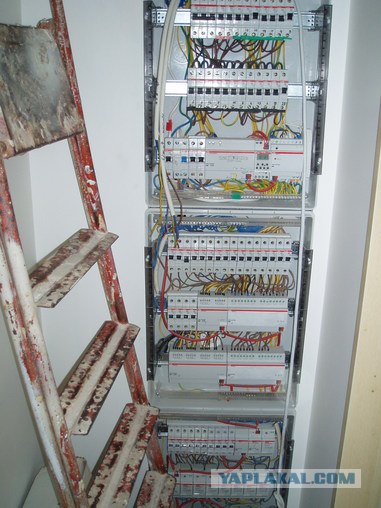

вот моя работа, образца 2005 года, квартира с "умным домом"



п.с. где, бля, картинка??


Это сообщение отредактировал shirik - 14 сен 2012 в 13:52

спасибо за топ автору и участникам
дофига полезного узнал

у меня квартира в доме который сдали 15 лет назад
положили алюминьку, в коробках провода скрутили и завинтили сизами
и вот спустя 15 лет все в порядке
периодически проверяю, так как скрутки алюминьки выглядят очень подозрительно и ненадежно

У себя делал на скрутках и все пропаивал.
Клемникам нет доверия

Я хирею, сколько бездарностей на планете. Яб этого горе электрика ни под каким предлогом к себе домой не пустил, пусть бы и сделал бы все бесплатно.
Описывать не буду но косяков много, потому как только что с гаража сделал капиталку своей красавице. И не надо тут трындеть что человек в разных сферах может быть спецом.

ХА, одного криворучку-самоучку задел. Обычно контора электомонтажная держится на 2-3 человеках, остальные принеси подай.
Это сообщение отредактировал PopovAG - 14 сен 2012 в 14:30

Цитата (yuvrik @ 14.09.2012 - 08:01)

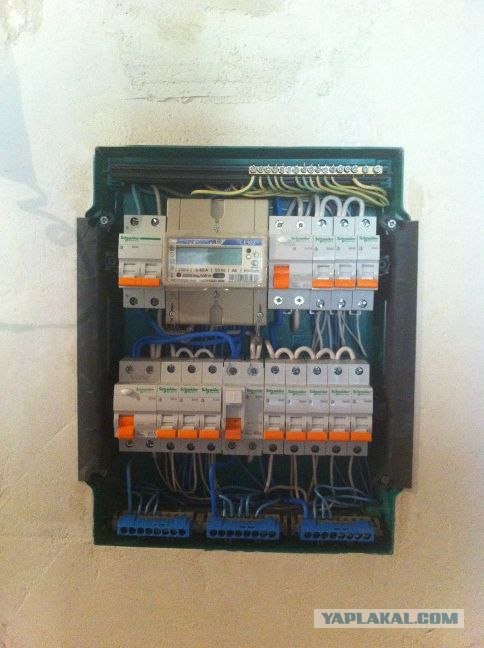

Тоже сейчас делаю проводку. Сделал себе вот такой щиток.

Так вот есть такой щиток.
Мне, как человеку далекому от электрики, распишите - где вход, что для чего предназначено и схему подключения (да хоть в пейнте ! ).
Хочется знать, как дОлжно все подключаться!


Это сообщение отредактировал TopTuK - 14 сен 2012 в 14:19

Внимательно прочитал, и просмотрел, есть конечно пару мелких замечаний, ОДНАКО, дорогой друг ты - молоток!И это нихрена не обсуждается вообще!Ставлю тебе зачет экстерном!
Ответь пожалуйста, ты перед тем, как делать чертил схемы, если да, то как. Теперь еще, когда ты сечение считал на 1 комнату, чем руководствовался.Нужно для себя - у меня аналогичные манипуляции не за горами.
Заранее спасибо!

Цитата (TopTuK @ 14.09.2012 - 13:19)

Цитата (yuvrik @ 14.09.2012 - 08:01) Тоже сейчас делаю проводку. Сделал себе вот такой щиток. Так вот есть такой щиток. Мне, как человеку далекому от электрики, распишите - где вход, что для чего предназначено и схему подключения (да хоть в пейнте ! ). Хочется знать, как дОлжно все подключаться!

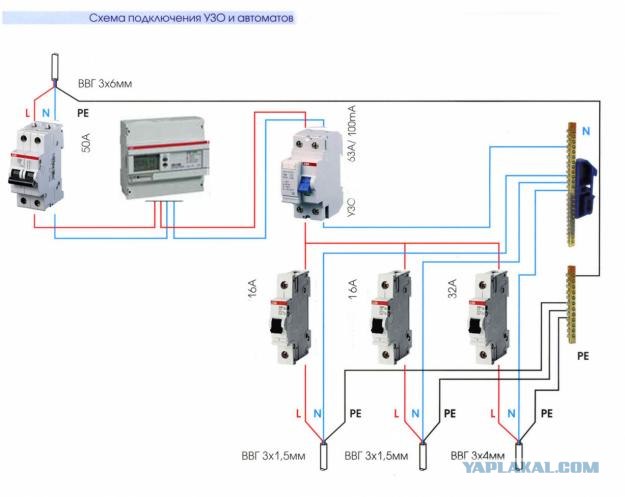

Вот аналогичная схема: Вводной автомат - счетчик-УЗО-автоматы потребителей

Вводной автомат понятно. Автоматы потребителей - тоже, думаю, понятно. Счетчик - понятно. УЗО - устройство защитного отключения. Проще говоря, если случайно какой-то прибор даст утечку или пробой на землю, или кого-то прихватит током на фазу - УЗО отключает нагрузку от линии, разрывает цепь. Как работает - отсылаю на ВИКИ


Это сообщение отредактировал WowihaY - 14 сен 2012 в 14:28

Цитата (WhiteNIC @ 13.09.2012 - 23:20)

Скрутки ... странно, у нас бригада электриков только гильзование!!!

За скрутки яйца открутить надо .. И Изолента еще . А чего - термоусадку религия не позволила ?

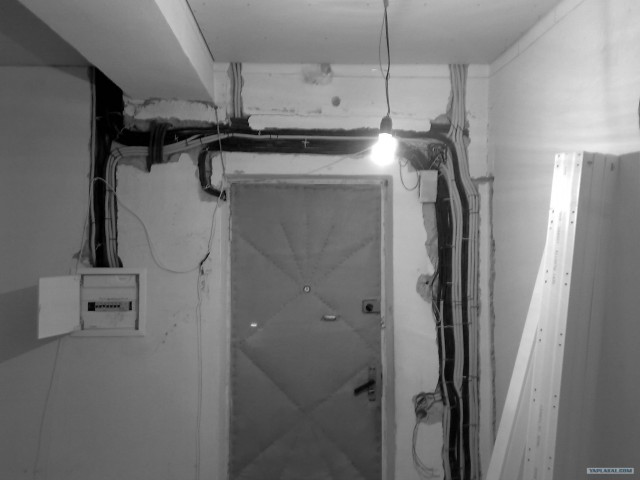

Я сам делал у себя ремонт в несколько этапов, в итоге по проводке получилось примерно так.
выше щитка 4 кабеля внахлёст, это разводка за год до этого на кухню.
1 кабель в гофре освещение
2. розетки
3. стиралка холодильник
4. газовая автономка.

Так как высота потолков позволяла, всё разводка шла по потолку всё равно гипсокартоном закрывалось


Это сообщение отредактировал NaXx - 14 сен 2012 в 14:44

справа от входной двери слаботочка.

туда заводил интернет (также в каждой комнате rg45 розетка) хотя потом справа от коробки заштробил дыру и засунул туда вайфай роутер вместо обычного только рога из под обоев торчали.
телефонные провода (в каждой комнате выход на rj11)
телевизионные антенны (тарелка на балконе а из щитка 3 кабеля в 3 комнаты)

люди, ебанитесь!
никогда! НИКОГДА!!! не делайте проводку сами!

ну разве что вы - профессиональный электрик.

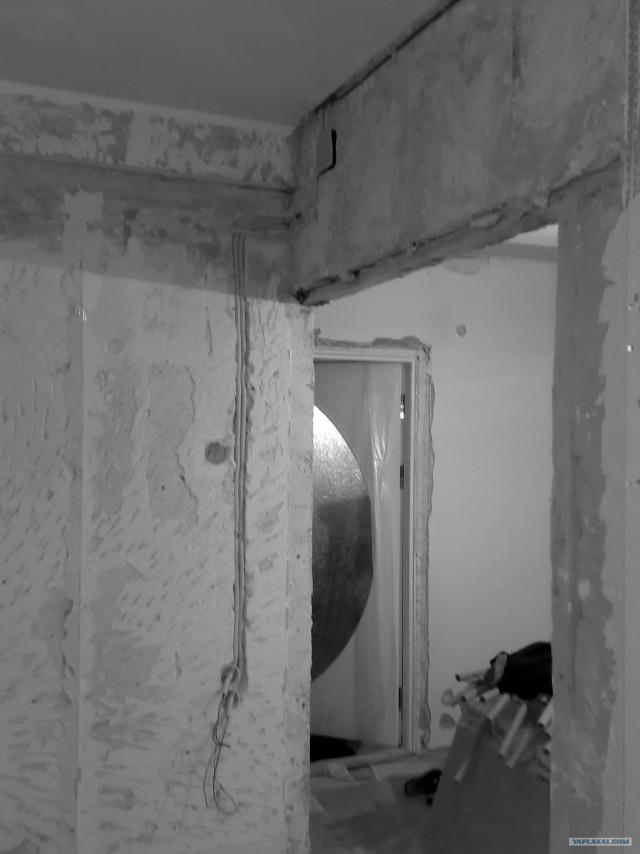

разводка во всех комнатах только потолок, а далее к точкам установки розеток спускал кабель в гофре.

Цитата (БезобидныйСуслик @ 14.09.2012 - 13:51)

люди, ебанитесь! никогда! НИКОГДА!!! не делайте проводку сами!  ну разве что вы - профессиональный электрик.

я не электрик но делал всё сам

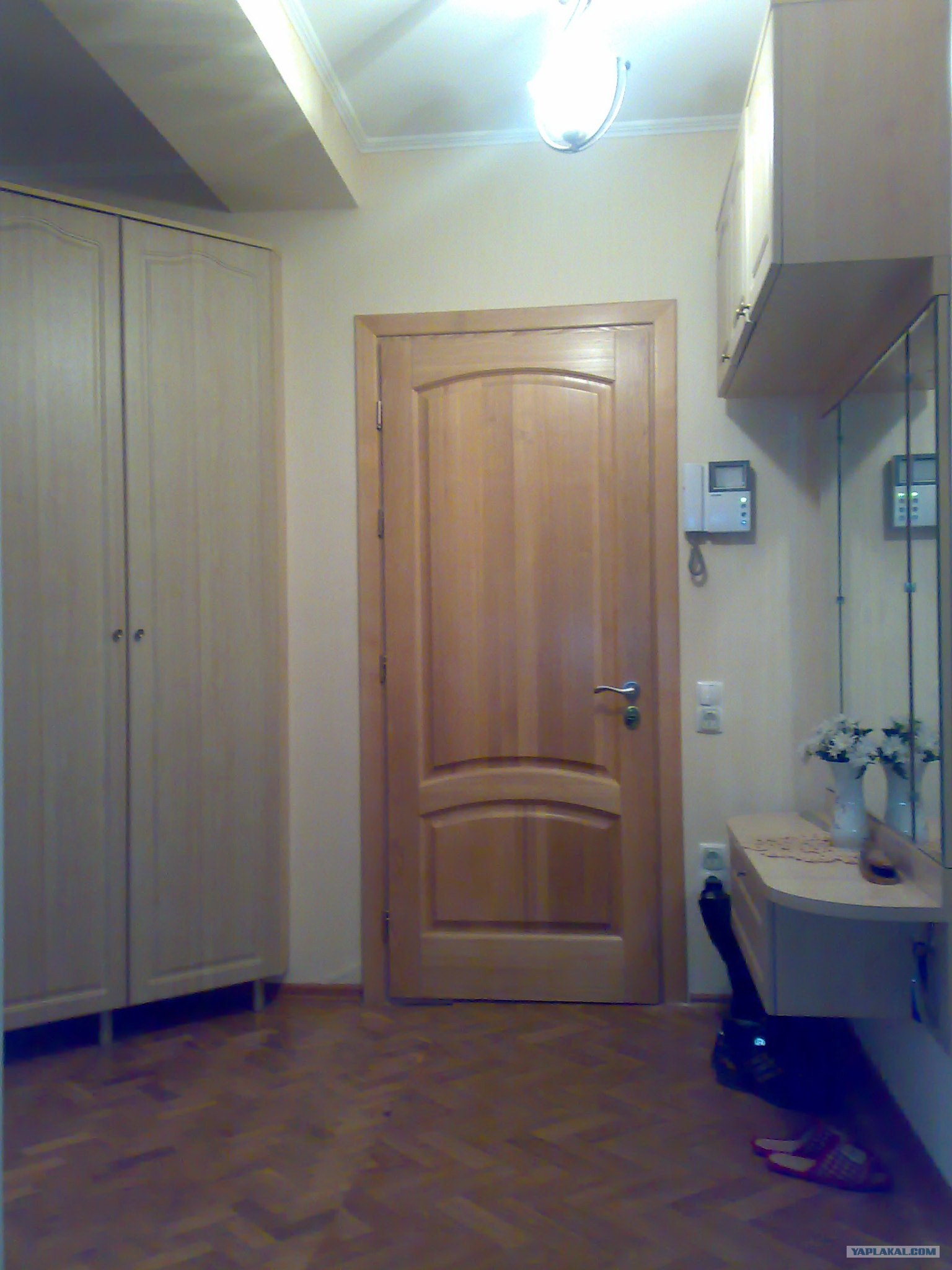

Итоговый вариант прихожки. фоткал на мобилу. Щиток закрыт дверцой, а так как шкаф прикреплён к стене в боковой стенке шкафа выпилено отверстие под размер щитка

Каждый день этим занимаюсь ))))

Цитата (Palgor @ 14.09.2012 - 01:09)

Ой ли? А прицепить новый кабель к старому и вытянуть с другой стороны очень даже просто.

3х2.5 уже можно усраться тянуть, а более толстые и подавно.

А мы когда ремонт делали, то освещение делали похоже, но для розеток стены не пилили. Вместо розеток в плинтуса забросили силовой кабель, и в комнатах вывели концы для пилотов. Пилоты выгоднее, их можно отключить, и предохранители в них есть. Но главное -- меньше мороки, при одинаковом результате.

Цитата (Тино4ка @ 14.09.2012 - 15:17)

А мы когда ремонт делали, то освещение делали похоже, но для розеток стены не пилили. Вместо розеток в плинтуса забросили силовой кабель, и в комнатах вывели концы для пилотов. Пилоты выгоднее, их можно отключить, и предохранители в них есть. Но главное -- меньше мороки, при одинаковом результате.

А еще лучше прямо из плинтуса провода для зарядки телефонов, усб-кабели и 19 вольт для ноута )
