Цитата (andrelanin @ 14.09.2012 - 20:25)

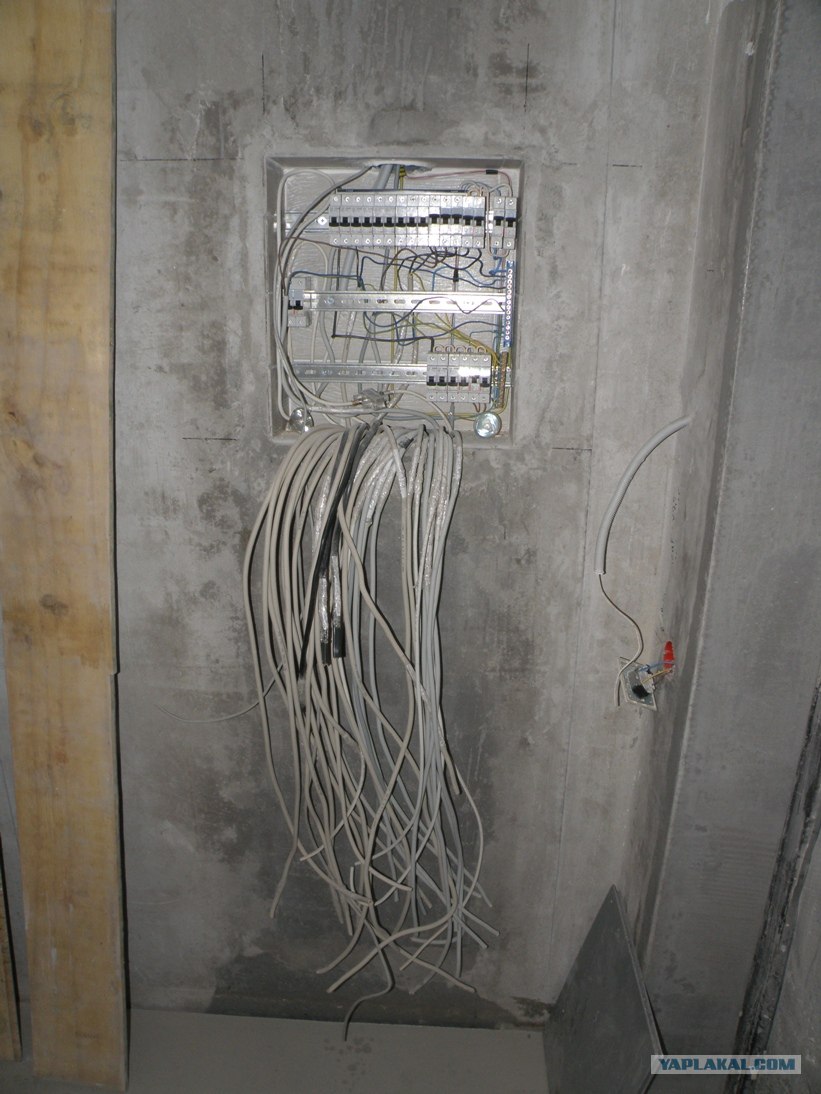

Я тоже делал разводку по полу. Очень сильно экономишь на длинах кабеля, по сравнению с разводкой по стенам или по потолку. И я делал так - один потребитель - один автомат. В итоге в коридоре близ щитка раскладка кабелей выглядит так:

Это на скольки-комнатную квартиру?

Цитата (qant @ 14.09.2012 - 17:33)

Добавлено в 17:36 Цитата (fatboy82 @ 14.09.2012 - 17:32) qant Квадратных,сто лет не видел уже,давно пользуем модульные круглые,ну или специальные-под гипсокартон. З.Ы. Разводка в полу-зло,особенно,когда соседи снизу решают у себя потолок посверлить... просто чорные по идее дешевле, ну смотря где конечно http://www2.electrodh.com:8080/st/cat/verI...on?id=21241&d=1

Да там разница в цене,копеешная))
А ссыль то,битая.

Цитата (Angent035 @ 14.09.2012 - 18:36)

Цитата (andrelanin @ 14.09.2012 - 20:25) Я тоже делал разводку по полу. Очень сильно экономишь на длинах кабеля, по сравнению с разводкой по стенам или по потолку. И я делал так - один потребитель - один автомат. В итоге в коридоре близ щитка раскладка кабелей выглядит так: Это на скольки-комнатную квартиру?

Это на двушку, переделанную в трешку.

пиздец как заебали эти штробильщики....уже 2е соседа перештробили все хаты, нахуя в новом доме всю проводку менять, и так куда не плюнь везде розетки наставлены, нет блять надо чтоб розетка для телефизора была точно за телефизором как будто он вечно на одном месте установлен будет.

Цитата (NCM @ 14.09.2012 - 17:41)

пиздец как заебали эти штробильщики....уже 2е соседа перештробили все хаты, нахуя в новом доме всю проводку менять, и так куда не плюнь везде розетки наставлены, нет блять надо чтоб розетка для телефизора была точно за телефизором как будто он вечно на одном месте установлен будет.

Чувак,ты наверное в квартиру с ремонтом готовым заехал?У нас,в новостройках вообще ничего нет.В квартиру,в сданном доме заходишь,а там - 3 провода из стены торчит,вводных,в ванной 2 запаянных трубы с водой холодной и горячей,дешёвые батареи и металлопластик на окнах,тоже дешёвый.И всё,живи как хочешь.

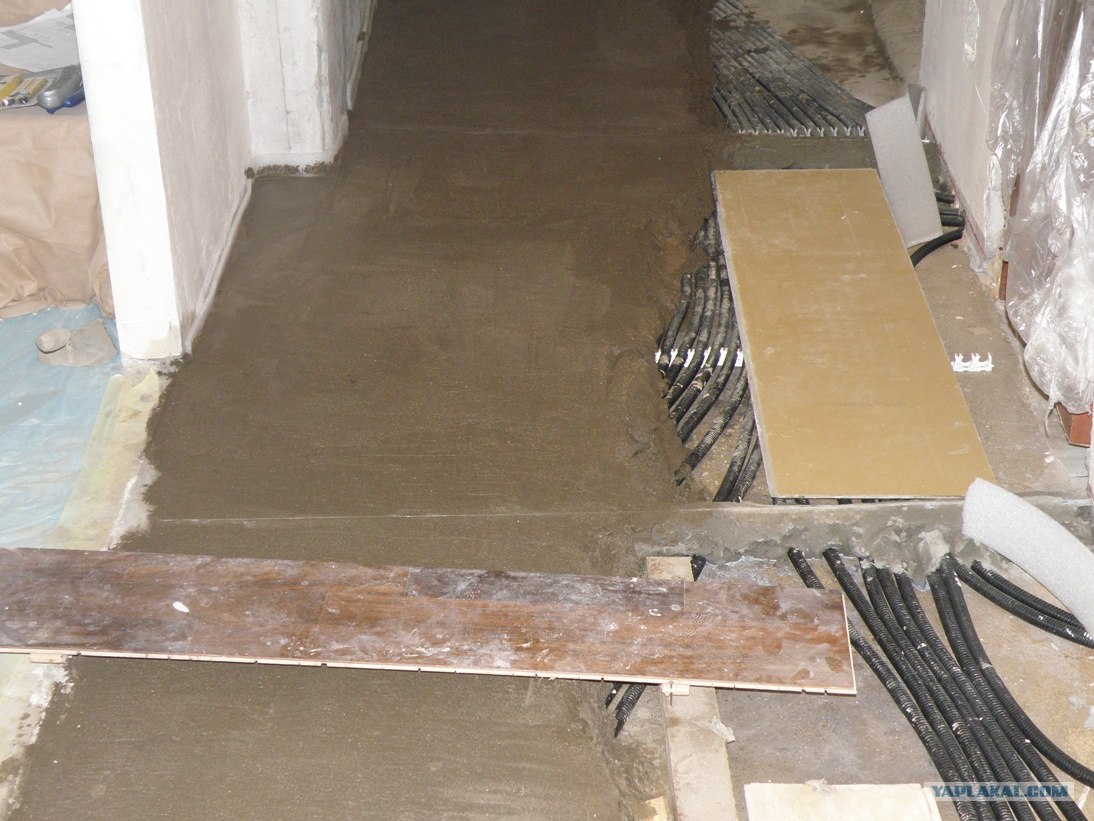

Эти же кабели в процессе заливки:

Цитата (Тино4ка @ 14.09.2012 - 16:54)

ncux Не язвите. Вот в машине сделали два вывода под зарядку навигатора и телефона, стандартный мини-усб. Нужно исходить из удобства и избегать избыточности. Вот скажите, зачем городить 6 розеток в одном месте?

та не, я просто развиваю мысль. Может, так скоро все будут делать, как вы предлагаете - мороки меньше, мобильность больше.

Цитата (NCM @ 14.09.2012 - 18:41)

пиздец как заебали эти штробильщики....уже 2е соседа перештробили все хаты, нахуя в новом доме всю проводку менять, и так куда не плюнь везде розетки наставлены, нет блять надо чтоб розетка для телефизора была точно за телефизором как будто он вечно на одном месте установлен будет.

Ну, знаешь ли. Далеко не каждого устраивает, как электрика сделана строителями - и план расположения розеток, и качество самой проводки. У нас в новостройке проводка везде кинута 1,5 квадратов - и для розеток и для освещения. А когда открыл одну из монтажных коробок - вообще был шокирован тем пучком скруток, которые так увидел. Все ненадежно, до конца незаизолировано, грязно.
А то что розетка за телевизором - планируется заранее. Про дизайн-проект что-нить слышал? Ну или хотя бы про план расстановки мебели, который рисуется до электрики? Под расстановку мебели и оборудования квартиры определяется расположение розеток и выключателей.
И, думаю, большинство поддержат:
РОЗЕТОК НИКОГДА НЕ БЫВАЕТ МНОГО!
Это сообщение отредактировал andrelanin - 14 сен 2012 в 18:33

Делюсь идеей:
Электрощиток обычно покупается за немаленькие деньги. Чем больше щиток, тем больше он стоит. Мой щиток в магазине элетрики вообще дорогой - т.к. очень много автоматов. Стоимость более 3000 руб.
Я поступил проще - выдолбил в стене нишу (ну, такую, как выдалбливают под скрытый щиток), и обложил ее плиткой из остатков. Установил динрейки, и на них уже автоматы. Закрываться щиток будет обычным люком для скрытых инженерных коммуникаций, подобранным по размеру (размер 700х400).
Вот фото ниши:


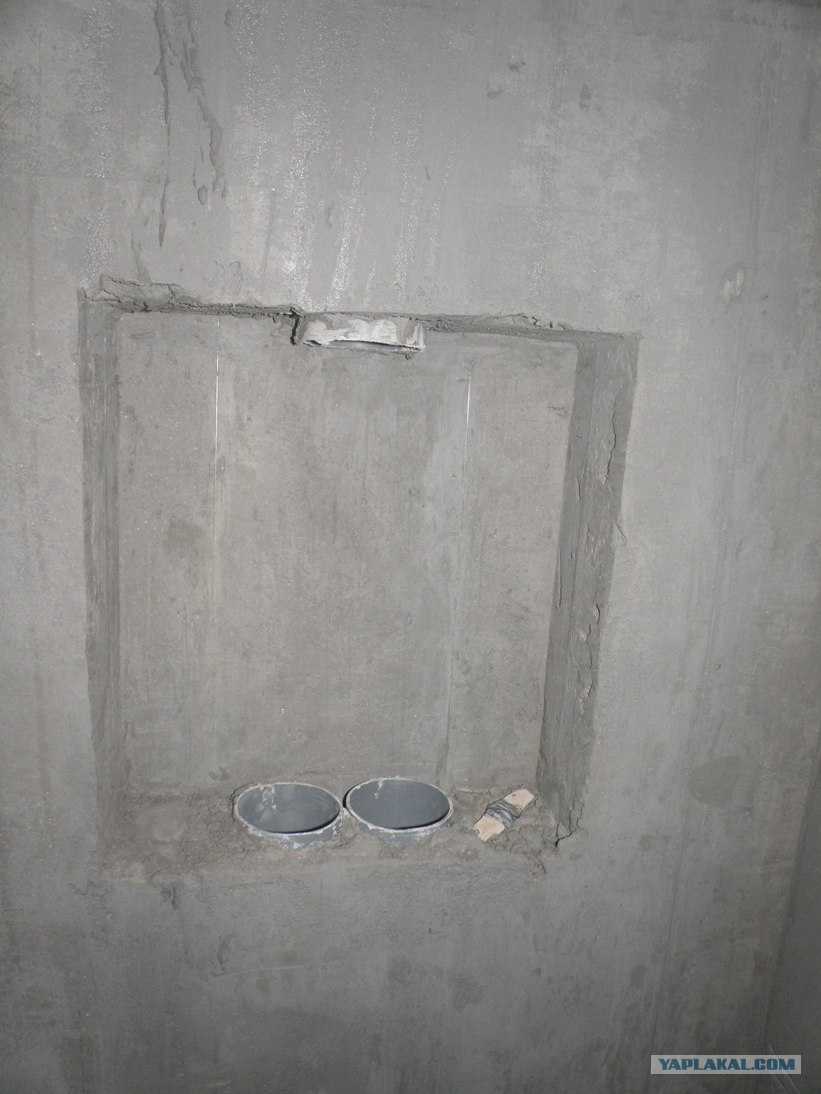

Это сообщение отредактировал andrelanin - 14 сен 2012 в 18:12

А вот он обложен плиткой:

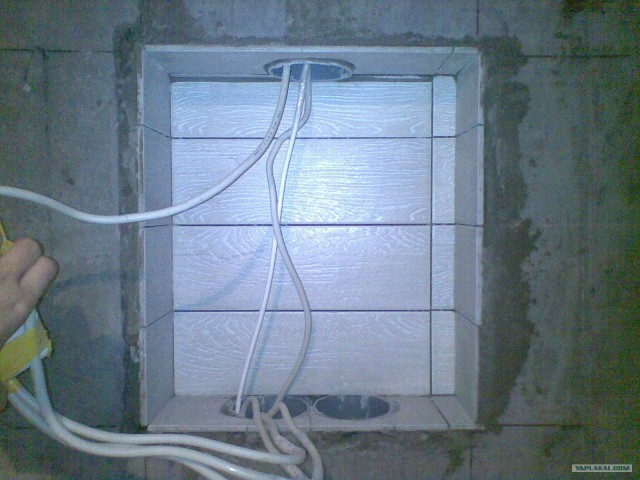

А вот после установки DIN-реек в процессе монтажа автоматов (пока что по временной схеме).

Цитата (qant @ 14.09.2012 - 15:29)

а вот для гипсокартона

Это для одиночной розетки. Для группы немцы используют более глубокие, чтоб разместить приходящий и уходящий кабели и, возможно, клеммники.
Не пинайте сильно ногами, если не всё правильно формулирую. Просто давно большинство терминов из практической работы мне известны исключительно по-немецки.

Я хоть и не электрик, но есть замечания..

По гофре протягиваете скомпанованный белый кабель а не жилки. Смысл? Мог бы понять, что гофра используется для дальнеишей замены кабеля при необходимость, но тогда почему гофра сантиметров 20 не доходит до коробки?? короче нахера её просто так бессмыслено похоронил в стене? Даже если бы гофра заходила в коробки, замена кабеля была бы невозможна при таких поворотах (местами на фото это круче чем 90 градусов). За нарушение несущих конструкций (мурашки по коже побежали, видя как Вы херачите арматуру, потому что там ЭЛ централь), прибил бы нафиг.

Простите, но я бы никик не одобрил вашу работу.

Пс. если интерестно, могу рассказать про стандарты электромонтажа, вплоть до таких подземных камней, о которых электрики даже не задумываются, например - скопление конденсата в гофре при неправельном монтаже, тепловые защиты для ламп и прочее..
Это сообщение отредактировал Vov4ik - 14 сен 2012 в 18:27

Цитата (Vov4ik @ 14.09.2012 - 21:24)

Пс. если интерестно, могу рассказать про стандарты электромонтажа, вплоть до таких подземных камней, о которых электрики даже не задумываются, например - скопление конденсата в гофре при неправельном монтаже, тепловые защиты для ламп и прочее..

Заинтересовали) Рассказывайте, хотя бы в общих чертах

Цитата

Пс. если интерестно, могу рассказать про стандарты электромонтажа, вплоть до таких подземных камней, о которых электрики даже не задумываются, например - скопление конденсата в гофре при неправельном монтаже, тепловые защиты для ламп и прочее..

ну какой конденсат в закрытом помещении,с незначительным перепадом температуры ?

я вот щас скажу страшное.я вообще без гофры себе делал проводку.ибо нахуй дополнительная "шуба",если и так двойная изоляция?

Цитата (Faktus @ 14.09.2012 - 19:35)

я вот щас скажу страшное.я вообще без гофры себе делал проводку.ибо нахуй дополнительная "шуба",если и так двойная изоляция?

Назначение гофры - это нераспространение горения при возможном воспламенении кабеля. Естественно, надо с обоих сторон гофру "запаковать", обеспечив гарантированное непоступление воздуха, поддерживающего горение. Я для этого засиликониваю концы гофр.




Это сообщение отредактировал andrelanin - 14 сен 2012 в 18:43

Цитата (andrelanin @ 14.09.2012 - 19:40)

Цитата (Faktus @ 14.09.2012 - 19:35) я вот щас скажу страшное.я вообще без гофры себе делал проводку.ибо нахуй дополнительная "шуба",если и так двойная изоляция?  Назначение гофры - это нераспространение горения при возможном воспламенении кабеля. Естественно, надо с обоих сторон гофру "запаковать", обеспечив гарантированное непоступление воздуха, поддерживающего горение. Я для этого засиликониваю концы гофр.

если по науке,-то я с тобой согласен.если на практике,штроба намертво замазывается раствором/ротгипсом/ротбандом.доступ кислорода минимальный.для исключения возгорания,есть уйма всяческих защит,начиная от простого ВА и заканчивая УЗО,АВДТ,РКФ(если частный дом) думаю я ещё не всё назвал,ибо есть совсем маньячные системы защиты.и ещё.по поводу перетяжки кабеля в гофре.ну это вообще лютый пиздец,я считаю.вышедший из строя провод,надо выдирать нахер вместе с гофрой,чистить заново штробу,штобы не было вони от горелой проводки(а как воняет горелая изоляция,я думаю никому рассказывать не надо) причём вонь стойкая и никакими обоями её не заклеишь.

Цитата (fatman2 @ 14.09.2012 - 03:11)

все чтоль? еле сдерживался от комментария, псто нудно развивающийся, затянутый, много совершенно левой инфы и фоток, хотя за комментарий про глубину разреза арматуры позеленил: пожалуй самый полезный пост из всего задела. куча замечаний сразу, хотя я не квартирный электрик, а нормальный, промышленный, культурный так сказать. Давно ли в стандартах появилось о допустимости размещения доз на высоте 30 см от пола? За диагональные штробы никто руки еще не поотрывал? Вобщем, заявленная в начале цель явно не была раскрыта: никто из обычных людей после прочтений этого не кинет все и не пойдет учиться на электрического джедая. Я б - и то бы не пошел, хотя и сделал когда-то это уже

поддержу. очень много спорных моментов, а за некоторые действа руки поотрывал бы. сам электромонтажник.

Цитата (Faktus @ 14.09.2012 - 19:48)

поводу перетяжки кабеля в гофре.ну это вообще лютый пиздец,я считаю.вышедший из строя провод,надо выдирать нахер вместе с гофрой,чистить заново штробу,штобы не было вони от горелой проводки(а как воняет горелая изоляция,я думаю никому рассказывать не надо) причём вонь стойкая и никакими обоями её не заклеишь.

Перетяжка кабеля - это миф. На расстоянии метров 2-3 может и можно перетянуть. На больших расстояниях - нереально, даже если соблюдать большие углы изгибов. Кабель будет стоять внутри гофры "намертво". Если только диаметр гофры конечно не больше в три раза диаметра самого кабеля.
В общем не встречал ни разу успешной перетяжки кабеля из гофры.

andrelanin
и ещё.по поводу возгорания кабеля.есть такое выражение-"запас в жопу не ебёт".пардон за мат.но в этом суть монтажа,я считаю.я всегда руководствуюсь принципом:брать сечение кабеля "возможная максимальная нагрузка+ещё немного".формула не моя,но работает отлично.и я как "отченаш" помню,что 1.5 кв.мм меди держит 3кВт.

andrelanin

Скрытый текст

если живёшь в Кузбассе,предлагаю вместе работать.я в свободное время люблю руками поработать.делаю эл.монтаж на объектах любой сложности,с любыми электро-извращениями.

Это сообщение отредактировал Faktus - 14 сен 2012 в 18:58

Цитата (WhiteNIC @ 14.09.2012 - 03:20)

Скрутки ... странно, у нас бригада электриков только гильзование!!!

мы обвариваем сварочным трансом, или облуживаем. гильзы только на аллюминий.

Faktus
Согласен с тобой. Пусть будет лучше в гофре. Лучше перестраховаться.


Faktus

Скрытый текст

Спасибо, конечно, за предложение! Но я в Москве. И электрика - это инженерное хобби (которое иногда и на хлеб помогает икорки намазать). Инженерные "извращения" приветствую везде, не только в электрике.

Это сообщение отредактировал andrelanin - 14 сен 2012 в 19:06

Цитата (reanimatologist @ 13.09.2012 - 23:35)

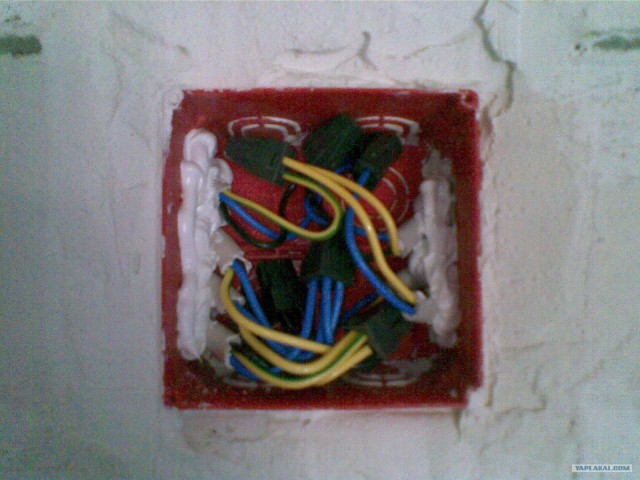

Я, конечно, не электрик, а врач... Но скрутки ненавижу. Дома все соединения сделал на самозажимных клемниках:

о..это классные зажимные клеммы.
Если хорошие фирмы WAGO , то они зажимают очень надежно и долго держат...


А вообще, поглядел я отчет...(после того как поглядел , как электрику делают в Норвегии или Швеции)... грустно мне стало... уныло как то все на фотках... скруточки сомнительные , изоленточка ... теплый пол как то непонятно.... Здесь такое не прокатит и одобрения не получит..Здесь за электрику ебут сильно и требуют соблюдения всех правил...

Только не надо считать , что я офисный планктон... Я электрикой занимался лет 25. И эту работу знаю неплохо.
Короче.. от оценок теме я воздерживаюсь...
И желаю нам в России скорей выбираться из каменного века.

Добавлено в 19:00

Цитата (andrelanin @ 14.09.2012 - 17:50)

И, думаю, большинство поддержат: РОЗЕТОК НИКОГДА НЕ БЫВАЕТ МНОГО!

здесь я согласен...
когда я созрею для постройки своего дома... то нахуярю розеток столько, что о тройниках в доме никто и вспомнит.

vistador
я работал с Австрийцами,они многому у нас научились.Я у них тоже очень многому научился.Но они поняли главное,-надо работать по ситуации и делать всё очень надёжно.Особенно всё,что касается безопасности людей.Даже если это на первый взгляд невыполнимо.А мы делали.А они удивлялись.И если по приезду,были полны скептицизма,то по окончанию всех работ,были полны уважения и признания за хорошую работу.Честно.

также мне довелось поработать с французами и американцами.все меняли своё мнение,когда видели,что мы можем делать и в каких условиях
Это сообщение отредактировал Faktus - 14 сен 2012 в 19:08

Цитата (nemon63 @ 13.09.2012 - 23:31)

Цитата (shmel66613 @ 13.09.2012 - 23:19) А почему не используете клеммники для расключения коробок, гораздо удобнее и быстрее!!! Резать можно алмазным диском и бетон, и металл, не придется разбивать бетон вокруг арматуры, что б добраться абразивным диском. Эл. щит можно не крепить пока до него не доберутся маляры, оставить висеть на проводах, тем самым сделав его в будущем вровень со стеной. Тоже возник такой вопрос. Вот, у Мамки делал проводку

Эти дешевые клемники даже на освещение страшно ставить...
