Как я делал нарты для снегохода, От бревна до тест-драйва

[ Версия для печати ]


Страницы: (6) 1 [2] 3 4 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

DrHamlet	7.02.2014 - 15:06 [ показать ] 4
Статус: Offline Ярила Регистрация: 19.11.12 Сообщений: 1479	А потом на саморезы (ничего страшного, полозья все равно будут щлифоваться, да и к тому же, в идеале, хочу подшить полоз распущенной ПНД трубой, если найду). фото 26
	[^]

DrHamlet	7.02.2014 - 15:06 [ показать ] 3
Статус: Offline Ярила Регистрация: 19.11.12 Сообщений: 1479	Крепим две лыжи рядышком, чтобы меньше места занимали, да и стойки и посадочные места к ним делать удобнее будет фото 27
	[^]

DrHamlet	7.02.2014 - 15:07 [ показать ] 3
Статус: Offline Ярила Регистрация: 19.11.12 Сообщений: 1479	Режем 8 стоек размером 4406040, отмечаем центр, отступаем от центра по 70мм в каждую сторону. фото 28
	[^]

DrHamlet	7.02.2014 - 15:07 [ показать ] 3
Статус: Offline Ярила Регистрация: 19.11.12 Сообщений: 1479	С помощью топорика вытесываем по линии и правим доводочным рубанком. фото 29
	[^]

DrHamlet	7.02.2014 - 15:08 [ показать ] 4

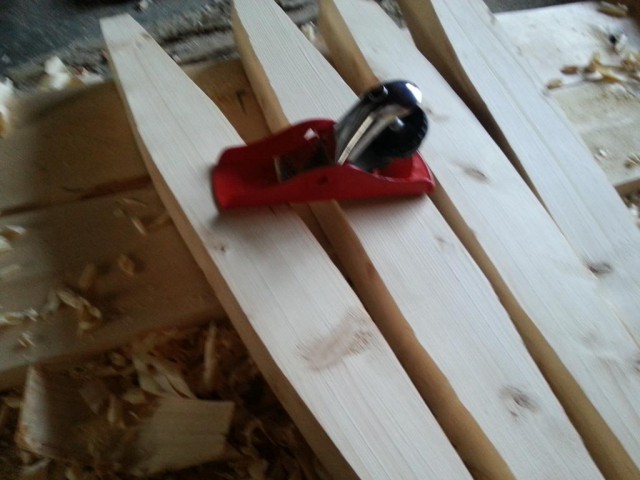

Статус: Offline Ярила Регистрация: 19.11.12 Сообщений: 1479	Вот они, стойки. Пока четыре штуки, на одну лыжу. С ними доводочный рубанок. Про качество фоток уже начинаю по-тихоньку помалкивать... Очень уж увлечен процессом. фото 30
	[^]

DrHamlet	7.02.2014 - 15:09 [ показать ] 3
Статус: Offline Ярила Регистрация: 19.11.12 Сообщений: 1479	Воспользовавшись моментом пока нет дождя, распусти доску пятидесятку вот на такие бруски. Бруски кривоватые - такой уж исходный материал. Так получилось, что стройматериалы прежний хозяин дачи не удосужился нормально сложить. Итог - доску повело. Строгаем бруски. Это будут поручни, так сказать... А вот занозы от них - ни к чему. фото 31
	[^]

DrHamlet	7.02.2014 - 15:09 [ показать ] 3
Статус: Offline Ярила Регистрация: 19.11.12 Сообщений: 1479	Доводочным рубанком скругляем углы по всей длине брусков, чтобы получилась примерно вот такая форма фото 32
	[^]

DrHamlet	7.02.2014 - 15:10 [ показать ] 3
Статус: Offline Ярила Регистрация: 19.11.12 Сообщений: 1479	Поднял бруски наверх, в "мастерскую". Забыл сказать, длина брусков 3000мм. фото 33
	[^]

DrHamlet	7.02.2014 - 15:10 [ показать ] 4

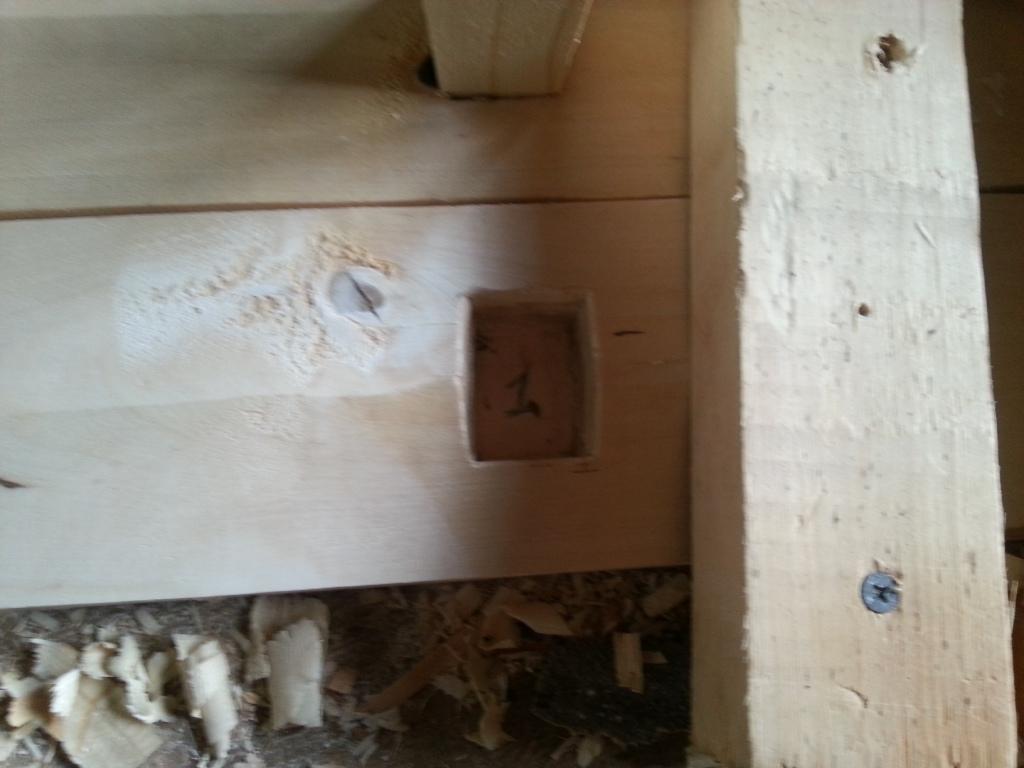

Статус: Offline Ярила Регистрация: 19.11.12 Сообщений: 1479	С помощью стамески делаем посадочные места глубиной 20-25мм под стойки. Под каждую стойку - индивидуальное место, размеченное по самой стойке. Стойки в посадочное место должны входить туго, но не слишком, дабы не расколоть лыжу. Все подписывается. фото 34
	[^]

DrHamlet	7.02.2014 - 15:11 [ показать ] 3

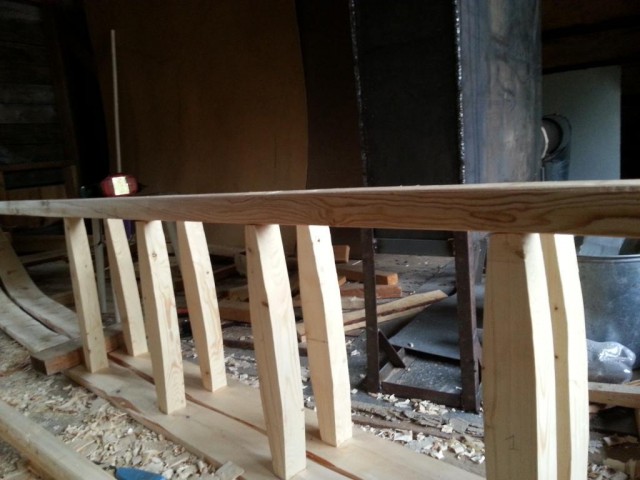

Статус: Offline Ярила Регистрация: 19.11.12 Сообщений: 1479	Забил кияночкой на свои посадочные места стойки. Приложил бруски, чтобы можно было наметить в брусках запилы под стйки. фото 35
	[^]

DrHamlet	7.02.2014 - 15:11 [ показать ] 13
Статус: Offline Ярила Регистрация: 19.11.12 Сообщений: 1479	Все наметил. Снял стойки. Вырезал из бумаги шаблон - прямоугольник 20мм40мм - это будут отверстия под... Не знаю как назвать. Пусть будут "лаги". Пошел на улицу (пока нет дождя) вырезать отверстия в стойках под лаги. фото 36 Добавлено в 15:12* А пока я пишу следующий пост - можете посмотреть небольшjе видео.
	[^]

DrHamlet	7.02.2014 - 15:13 [ показать ] 2

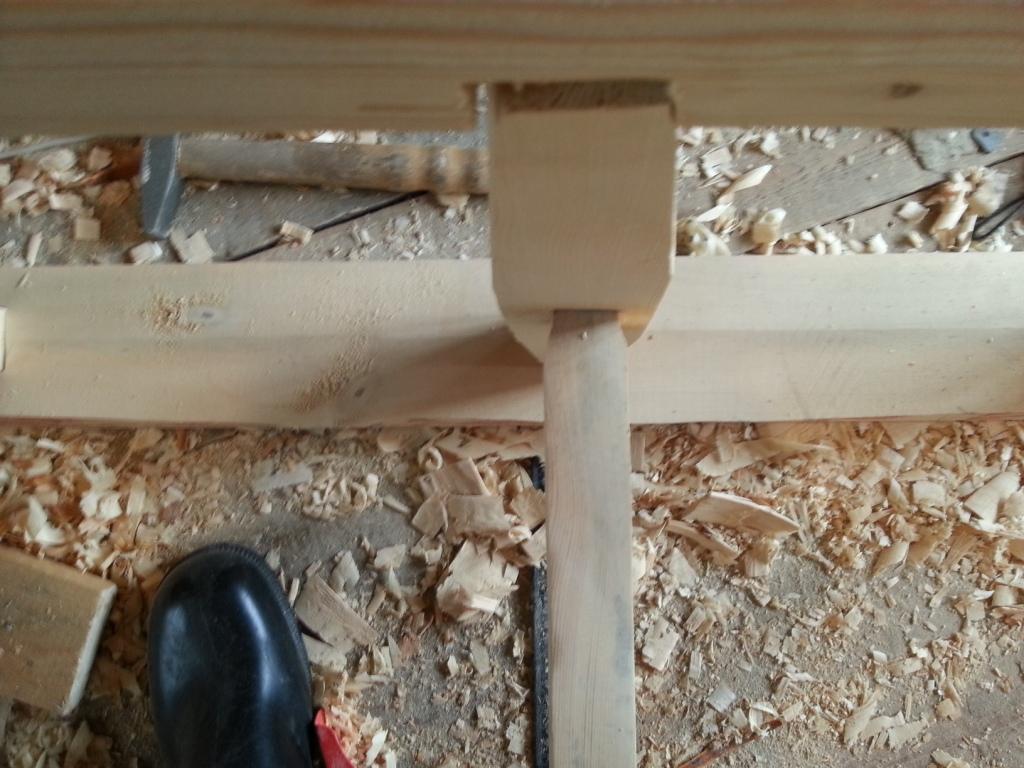

Статус: Offline Ярила Регистрация: 19.11.12 Сообщений: 1479	Установил стойки (копылы) на место. Установил на свои места поручни, спереди пришурупил их. Сзади - стянул проволокой. Пока рано крепить их жестко. Приступил к изготовлению лаг. Их длинна выбирается исходя из ширины гусениц снегохода (для двухгусеничного однолыжного снегохода) или колее лыж (для одногусеничного двухлыжного снегохода). То есть нарты должны четко попадать в натоптанный снегоходом след. Приступил к установке лаг. фото 37
	[^]

DrHamlet	7.02.2014 - 15:13 [ показать ] 2
Статус: Offline Ярила Регистрация: 19.11.12 Сообщений: 1479	Бруски аккуратно подгоняются стамесочкой, чтобы концы их четко, но туго, не расколов стойку, входили в отверстия стоек (забивал обухом топорика). фото 38
	[^]

DrHamlet	7.02.2014 - 15:13 [ показать ] 2
Статус: Offline Ярила Регистрация: 19.11.12 Сообщений: 1479	Эту часть я обозвал бампером :) По фото не очень видно, но рубанком предана определенная форма, чтобы этот брусок плотно подходил в стык между лыжей и поручнем. Так же выбран паз, куда будет ложиться настил досок. фото 39
	[^]

DrHamlet	7.02.2014 - 15:14 [ показать ] 2
Статус: Offline Ярила Регистрация: 19.11.12 Сообщений: 1479	К этим стойкам будут крепиться дышла. А на таком расстоянии от носа для того, чтобы не ломать нарты при штурме косогоров, спусков-подъемов. Крепятся они просто, на 6 саморезов каждая, без пазов, так как будут достаточно нагружены. К ним еще будут крепиться уселители носовой части (позже покажу). фото 40
	[^]

DrHamlet	7.02.2014 - 15:15 [ показать ] 2
Статус: Offline Ярила Регистрация: 19.11.12 Сообщений: 1479	Далее, между стоек хорошенько стягиваем проволокой, чтобы стойки хорошо сели во все пазы, насколько это возможно. фото 41
	[^]

DrHamlet	7.02.2014 - 15:15 [ показать ] 3
Статус: Offline Ярила Регистрация: 19.11.12 Сообщений: 1479	Стягиваем саморезами поручни к стойкам, переворачиваем нарты. То же самое проделываем с лыжами. Протягиваем саморезами места крепления лаг к стойкам. Убираем проволоку. Теперь можно шлифануть полозья (чтобы не переворачивать туда-сюда нарты). фото 42
	[^]

DrHamlet	7.02.2014 - 15:16 [ показать ] 3
Статус: Offline Ярила Регистрация: 19.11.12 Сообщений: 1479	Немножко припорошило.... фото 43
	[^]

DrHamlet	7.02.2014 - 15:17 [ показать ] 2
Статус: Offline Ярила Регистрация: 19.11.12 Сообщений: 1479	Крепко пожалел, что забыл дома респираторы... Руки, само собой, тоже припорошило... фото 44
	[^]

DrHamlet	7.02.2014 - 15:18 [ показать ] 5
Статус: Offline Ярила Регистрация: 19.11.12 Сообщений: 1479	авалялись у меня трехметровые (чуть больше) доски от обрешетки, в которой пришел снегоход. Выбрал пять досок (ширина - 100мм, толщина - 20мм), прострогал и настелил с достаточно большими зазорами. Во-первых, меньше расход досок. Во-вторых, меньше вес нарт. В-третьих, нарты получаются дышащими. Не знаю, насколько полезно, но народ хвалил именно дыщащие нарты. Пусть будет так. фото 45
	[^]

DrHamlet	7.02.2014 - 15:18 [ показать ] 4
Статус: Offline Ярила Регистрация: 19.11.12 Сообщений: 1479	Вот с другого ракурса фото 46
	[^]

DrHamlet	7.02.2014 - 15:19 [ показать ] 4

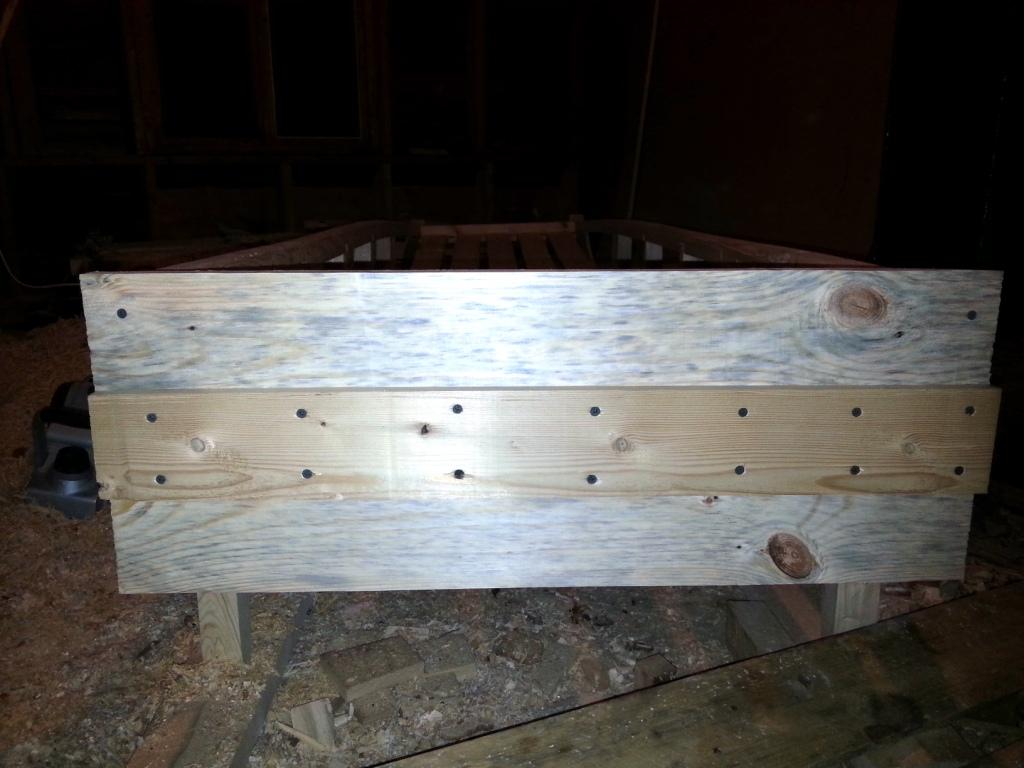

Статус: Offline Ярила Регистрация: 19.11.12 Сообщений: 1479	Теперь приступил к изготовлению заднего борта. Прострогал и выпелил доски, скрепил их. Для удобства разметки прикрепил борт к нартам двумя саморезами - по одному в поручень (на фото видно - сверху слева и справа). фото 47
	[^]

DrHamlet	7.02.2014 - 15:19 [ показать ] 5
Статус: Offline Ярила Регистрация: 19.11.12 Сообщений: 1479	Немного поразмыслив, решил сделать задний борт легкосъемным: мало ли придется везти что-нибудь длинное, например, четырехметровые доски. фото 48
	[^]

DrHamlet	7.02.2014 - 15:20 [ показать ] 5
Статус: Offline Ярила Регистрация: 19.11.12 Сообщений: 1479	Были засверлены поручни и крайняя балка, под бортом. Резьбу шпилек, ту, которая идет в дерево, намазал жидкими гвоздями (для надежности). Вот готовый борт (не забыть бы катафоты повесить) Веревочка... На фаркоп краза вешается ведро, а на нарты вешается веревочка :) На самом деле - это чтобы рым-гайки не откручивались. Осталось совсем чуть-чуть: усилить место загиба лыж, сделать крепления дышел на пятых стойках, сделать сами дышла. фото 49
	[^]

DrHamlet	7.02.2014 - 15:20 [ показать ] 4
Статус: Offline Ярила Регистрация: 19.11.12 Сообщений: 1479	Пришло время изготовить усилители носовой части. Был распущен пополам кусок доски пятидесятки (ширина 130мм). фото 50
	[^]
