25. крепим шаблон грифа. я его делал вырезав из фанеры с запасом а потом выровняв края фрезой по шаблону из профиля.

Делаем электрогитару на коленке

[^]
lliiss
21.05.2018 - 16:32
8
Статус: Offline


Ярила

Регистрация: 8.01.14
Сообщений: 1395
26. получаем контур грифа

Делаем электрогитару на коленке

[^]
lliiss
21.05.2018 - 16:32
10
Статус: Offline


Ярила

Регистрация: 8.01.14
Сообщений: 1395

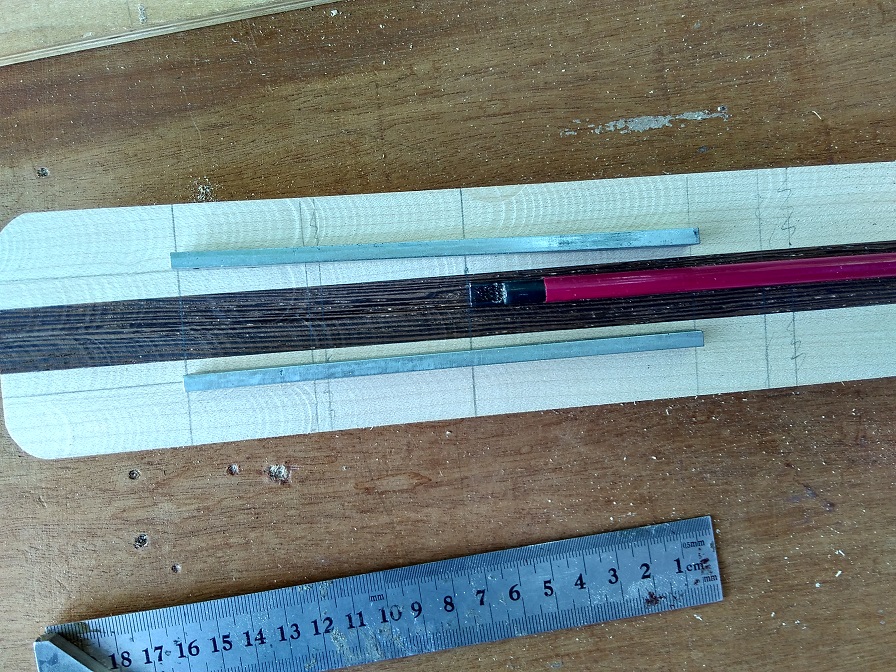

27. вот примерно так будет закладываться анкер и усиление.

Делаем электрогитару на коленке

[^]
lliiss
21.05.2018 - 16:33
7
Статус: Offline


Ярила

Регистрация: 8.01.14
Сообщений: 1395
28. усиление нужно т.к. пятки у грифа почти что не будет и анкер до нее не достает.

Делаем электрогитару на коленке

[^]
lliiss
21.05.2018 - 16:33
7
Статус: Offline


Ярила

Регистрация: 8.01.14
Сообщений: 1395
29. фрезеруем используя боковую поверхность профиля как упор и выставляя гриф относительно нее на нужном расстоянии.

Делаем электрогитару на коленке

[^]
lliiss
21.05.2018 - 16:34
9
Статус: Offline


Ярила

Регистрация: 8.01.14
Сообщений: 1395
30. что получилось

Делаем электрогитару на коленке

[^]
lliiss
21.05.2018 - 16:34
7
Статус: Offline


Ярила

Регистрация: 8.01.14
Сообщений: 1395
31. клеим накладку к грифу.

Делаем электрогитару на коленке

[^]
lliiss
21.05.2018 - 16:35
8
Статус: Offline


Ярила

Регистрация: 8.01.14
Сообщений: 1395
32. вот тут случился косяк,я клеил на 501 пур,а он имеет свойство расширяться.надо было чуть отступать от краев накладки возле выхода анкера,а я чот тупанул и намазал все равномерным слоем.пришлось клеить так и следить за тем чтобы клей не приклеил гайку и не затек в паз под шестигранник.все получилось,но фрезеровку под ключ я кашенш знатно засрал(

Делаем электрогитару на коленке

[^]
lliiss
21.05.2018 - 16:35
7
Статус: Offline


Ярила

Регистрация: 8.01.14
Сообщений: 1395
33. ровняем накладку по контуру корпуса.

Делаем электрогитару на коленке

[^]
lliiss
21.05.2018 - 16:36
6
Статус: Offline


Ярила

Регистрация: 8.01.14
Сообщений: 1395
34.

Делаем электрогитару на коленке

[^]
lliiss
21.05.2018 - 16:36
8
Статус: Offline


Ярила

Регистрация: 8.01.14
Сообщений: 1395

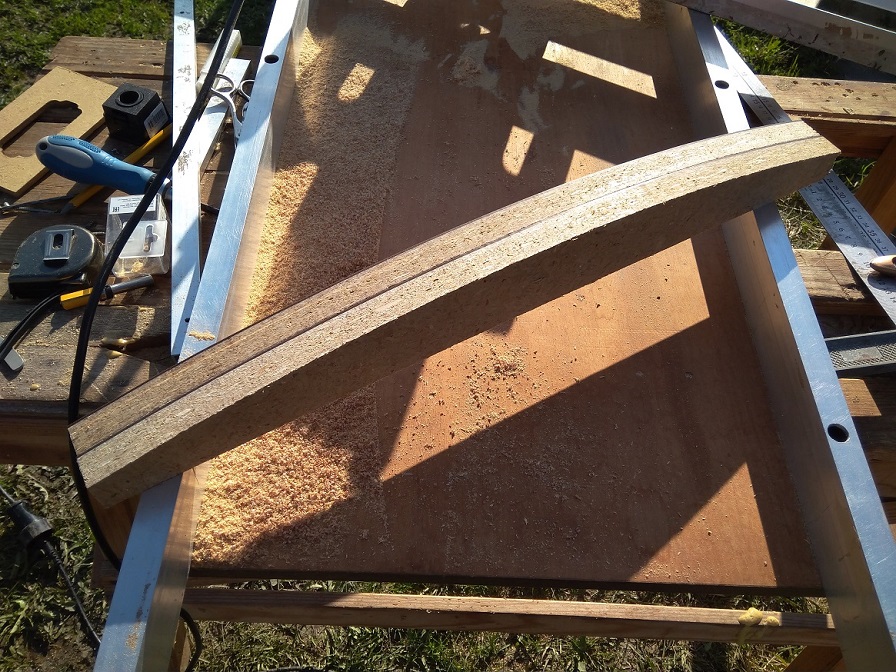

35. вот такая вот приблуда была мной сооружена для того чтобы сделать направляющую для фрезера с заданным радиусом. делал по принципу циркуля-один конец штанги(первой попавшейся палки,да) подвижно закреплен,на втором конце закреплен фрезер который чертит окружность равную расстоянию от точки крепления штанги до фрезы.

Делаем электрогитару на коленке

[^]
lliiss
21.05.2018 - 16:37
7
Статус: Offline


Ярила

Регистрация: 8.01.14
Сообщений: 1395
36 даже получилось,но вести фрезер по этой хлипкой конструкции было стремно.

Делаем электрогитару на коленке

[^]
lliiss
21.05.2018 - 16:37
7
Статус: Offline


Ярила

Регистрация: 8.01.14
Сообщений: 1395
37. ровняем основание фрезой,приклеиваем на черные саморезы еще один кусок лдсп и опять же фрезой делаем их идеально одинаковыми.

Делаем электрогитару на коленке

[^]
lliiss
21.05.2018 - 16:38
9
Статус: Offline


Ярила

Регистрация: 8.01.14
Сообщений: 1395
38.тот самый косяк с разметкой про который я уже говорил. поняв что 24 раза пилить 6мм накладки не очень интересно,я принял решение снять фрезером пару мм и перечертить разметку.

и вот тут меня ждал знатный секс.дело в том что накладка уже на грифе и сдвинуть два грифа плотно между собой мешают их головы.по итогу вкупе с другими проблемами типа радиуса на накладке и малым расстоянием между ладами после 12-го лада,нормальной разметки не вышло.по итогу перечерчивал с помощью линейки и калькулятора ладов,к тому же сверяясь с готовым грифом.

Это сообщение отредактировал lliiss - 21.05.2018 - 16:39

Делаем электрогитару на коленке

[^]
lliiss
21.05.2018 - 16:39
7
Статус: Offline


Ярила

Регистрация: 8.01.14
Сообщений: 1395
39. делаем пятку грифа

Делаем электрогитару на коленке

[^]
lliiss
21.05.2018 - 16:40
8
Статус: Offline


Ярила

Регистрация: 8.01.14
Сообщений: 1395
40. делаем место под порожек. как обычно,фрезой с подшипником по шаблону из профиля,закрепленного на двухсторонний скотч.

Делаем электрогитару на коленке

[^]
lliiss
21.05.2018 - 16:42
7
Статус: Offline


Ярила

Регистрация: 8.01.14
Сообщений: 1395
41. режем пазы под лады. суть конструкции думаю ясна,выставлять ее тот еще гемор,но пропил в итоге идет четко вдоль профиля вертикально вниз.накосячить можно только выставляя профиль,что ну ессесно произошло:подручно-наколеночные способы изготовления,они такие(

Делаем электрогитару на коленке

[^]
lliiss
21.05.2018 - 16:42
8
Статус: Offline


Ярила

Регистрация: 8.01.14
Сообщений: 1395
42. впрочем,все не так плохо-основные косяки были где то после 15-го лада,когда я еще примерялся ко всей этой конструкции. самый большой из них я поправил вклея в пропил 0.6мм шпон и сделав паз заново. там дальше на фотках будет видна красная полоска-от это как раз он.

Делаем электрогитару на коленке

[^]
lliiss
21.05.2018 - 16:43
10
Статус: Offline


Ярила

Регистрация: 8.01.14
Сообщений: 1395
43 попытка убрать часть лишнего дерева с помошью конусной кромочной фрезы. нормально не удалась из за того что не хватает ее длинны,а поднять гриф не дает угол головы и здоровая пятка.
вот примерно на этом моменте я понял какой большуший болт в плане удобства изготовления без специальных станков посасывает гриф с влейкой под дачтик с скошенной головой по сравнению с вариантом который придумал старина Фендер-это просто нечто.такой гриф нигде нормально не закрепить,фрезой хрен куда подлезешь...

Делаем электрогитару на коленке

[^]
lliiss
21.05.2018 - 16:44
14
Статус: Offline


Ярила

Регистрация: 8.01.14
Сообщений: 1395
44. вооружившись рашпилем делаем профиль тыльной стороны грифа. я делал по итогу под руку,без всяких шаблонов и плана-просто максимально симметричный и приятный в обхвате толстенький 45 сантиметровый чл...кхм,гриф.

Делаем электрогитару на коленке

[^]
lliiss
21.05.2018 - 16:45
9
Статус: Offline


Ярила

Регистрация: 8.01.14
Сообщений: 1395
45. обработка тыльной части головы.тут я тож знатно натрахался т.к. делалось все это широкой 10мм стамеской и шкуркой.
основная работа тут заключается в том чтобы срезать грани у ступеньки,а потом закруглить все шкуркой намотанной на чо нить круглое,и вот для срезания граней такая стамеска как у меня подходит довольно плохо.в идеале,думаю,отлично подошел бы тонкий 4-5мм вогнутый резец,но такой роскоши у меня не нашлось.
это кстати если что усиление головы,нужно потому что там мало того что самое тонкое место,так еще и паз под анкерный ключ съедает не мало дерева.

Делаем электрогитару на коленке

[^]
lliiss
21.05.2018 - 16:45
9
Статус: Offline


Ярила

Регистрация: 8.01.14
Сообщений: 1395
46. результат. тут кстати я недошкурил чуть чуть,сейчас это не сильно видно,но под маслом проявилось достаточно явно(

Делаем электрогитару на коленке

[^]
lliiss
21.05.2018 - 16:46
8
Статус: Offline


Ярила

Регистрация: 8.01.14
Сообщений: 1395
47

Делаем электрогитару на коленке

[^]
lliiss
21.05.2018 - 16:46
10
Статус: Offline


Ярила

Регистрация: 8.01.14
Сообщений: 1395
48

Делаем электрогитару на коленке

[^]
lliiss
21.05.2018 - 16:46
9
Статус: Offline


Ярила

Регистрация: 8.01.14
Сообщений: 1395
49 гриф по итогу. структура клена которая вскрылась мне очень нраица.смоляной карман все в том же клене-нет( ну да ладно,он небольшой,было принято решение забить болт.
